Bufor magazynuje ciepło i pomaga dopasować pracę źródła do potrzeb domu
- Bufor ciepła to izolowany zbiornik z wodą grzewczą pracujący po stronie centralnego ogrzewania.
- Jego zadaniem jest magazynowanie nadwyżki energii oraz ograniczenie częstego włączania i wyłączania urządzenia.
- Najczęściej przydaje się przy kotłach na paliwo stałe, kilku źródłach ciepła i niektórych instalacjach z pompą ciepła.
- Nie każda pompa ciepła potrzebuje bufora. W prostym, dobrze zaprojektowanym układzie zbiornik może być zbędny.
- Pojemność dobiera się do mocy źródła, pojemności instalacji, temperatur pracy i oczekiwanego czasu magazynowania.
Co to jest bufor i jak działa w instalacji CO

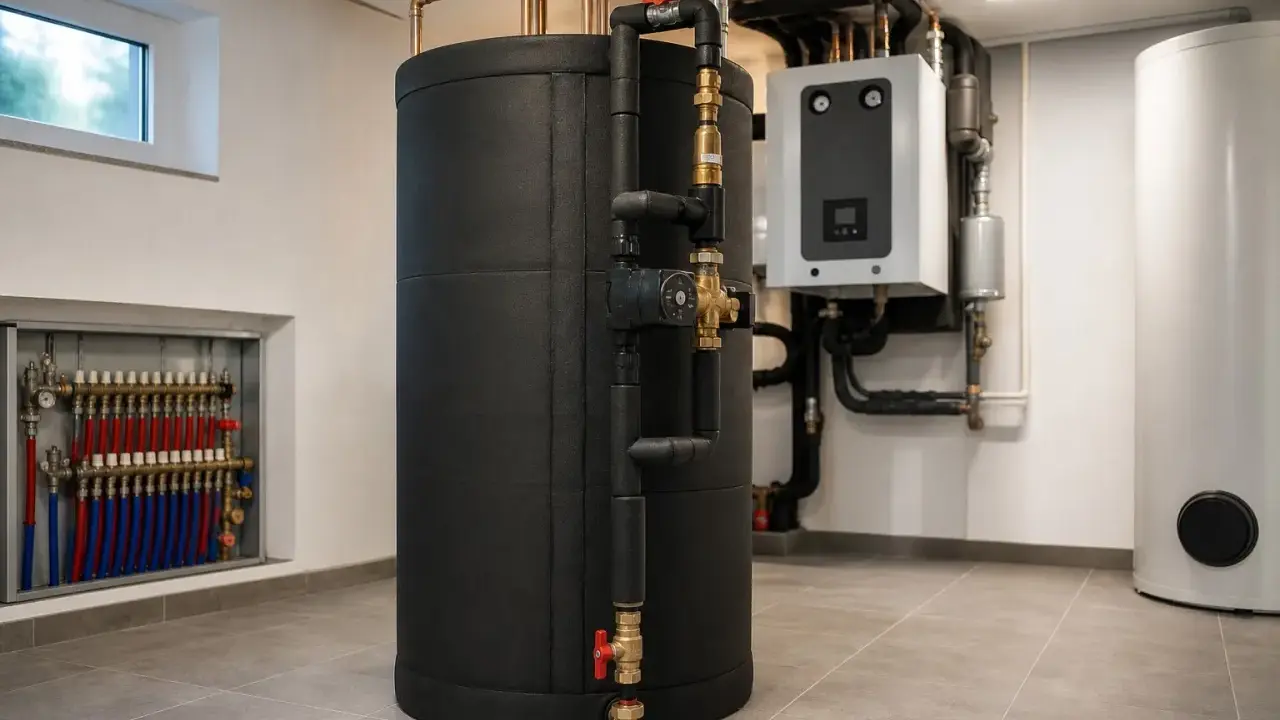

Gdy ktoś pyta mnie, co to jest bufor, odpowiadam najprościej: to duży, dobrze izolowany zbiornik wody grzewczej, który działa jak krótkoterminowy magazyn energii. Nie ogrzewa domu samodzielnie. Przyjmuje ciepło z kotła, pompy ciepła, kominka z płaszczem wodnym albo instalacji solarnej, a później przekazuje je do odbiorników.
Woda w zbiorniku nie miesza się idealnie w całej objętości. Cieplejsza warstwa gromadzi się u góry, a chłodniejsza pozostaje niżej. To zjawisko nazywa się stratyfikacją i pozwala pobierać użytecznie ciepłą wodę, zanim cały zbiornik osiągnie tę samą temperaturę.

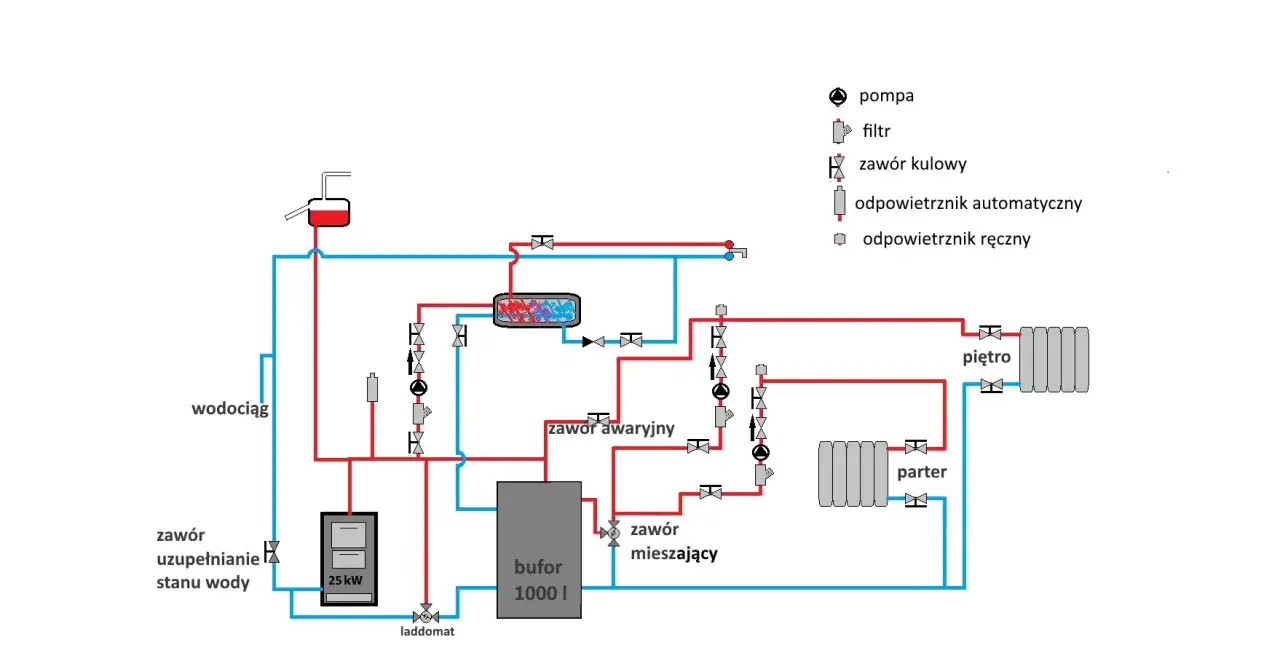

W typowym układzie źródło ciepła ładuje bufor, natomiast osobna pompa obiegowa pobiera wodę ze zbiornika i kieruje ją do grzejników lub pętli podłogówki. Sterownik uruchamia poszczególne obiegi zgodnie z temperaturą zewnętrzną, ustawieniami pomieszczeń i temperaturą zgromadzonej wody.Bufor a zasobnik CWU
Te dwa zbiorniki bywają mylone, choć pełnią różne funkcje. Bufor pracuje po stronie CO i przechowuje wodę instalacyjną, która krąży w obiegu grzewczym. Zasobnik CWU podgrzewa wodę przeznaczoną do kąpieli, mycia rąk i kuchni.
| Element | Przeznaczenie | Woda w zbiorniku |
|---|---|---|
| Bufor ciepła | Stabilizacja i magazynowanie energii dla CO | Woda grzewcza instalacji |
| Zasobnik CWU | Przygotowanie ciepłej wody użytkowej | Woda do bezpośredniego zużycia |
Istnieją zbiorniki kombinowane, które łączą magazynowanie energii dla ogrzewania z przygotowaniem CWU. Ich dobór jest bardziej wymagający, dlatego nie traktowałbym ich jako automatycznie lepszego rozwiązania.
Po co montuje się zbiornik buforowy
Najważniejszą funkcją jest rozłożenie w czasie produkcji i odbioru ciepła. Kocioł może pracować intensywnie przez określony czas, naładować zbiornik, a instalacja odbiera energię stopniowo. Dzięki temu dom nie jest uzależniony od tego, czy źródło ciepła działa dokładnie w tej samej chwili, w której otworzy się zawór przy grzejniku.
Stabilniejsza praca źródła
Bufor ogranicza tak zwane taktowanie, czyli częste uruchamianie i wyłączanie urządzenia. Przy kotle na paliwo stałe pomaga odebrać ciepło podczas intensywnego spalania, a przy pompie ciepła może zwiększyć pojemność wodną układu i zapewnić stabilniejszy przepływ.
Nie oznacza to jednak, że sam zbiornik zawsze obniży rachunki. Źle dobrany lub źle podłączony bufor może zwiększyć straty ciepła, wymusić pracę dodatkowych pomp i podnieść koszt inwestycji. Jego sens oceniam zawsze razem z całą instalacją, a nie jako samodzielny gadżet.
Połączenie kilku źródeł ciepła
Zbiornik buforowy ułatwia współpracę różnych urządzeń, na przykład pompy ciepła, kotła na drewno i kolektorów słonecznych. Każde źródło może przekazywać energię do wspólnego magazynu, a instalacja pobiera ją według aktualnego zapotrzebowania.
To rozwiązanie jest szczególnie praktyczne w modernizowanych domach, gdzie występują różne obiegi: grzejniki wymagające wyższej temperatury, podłogówka pracująca zwykle przy niższych parametrach oraz osobny obieg do ogrzewania garażu czy warsztatu.
Wykorzystanie tańszej energii
Bufor może przechować ciepło wytworzone w czasie korzystniejszej taryfy elektrycznej albo przy dużej produkcji z fotowoltaiki. Trzeba jednak pamiętać, że magazynowanie ciepła nie jest bezstratne. Zbiornik oddaje część energii do pomieszczenia i otoczenia, nawet gdy ogrzewanie jej chwilowo nie potrzebuje.
Kiedy bufor jest potrzebny, a kiedy zbędny
Najłatwiej uzasadnić jego montaż w instalacji z kotłem na drewno, pelletem lub innym źródłem, które najlepiej pracuje przez dłuższy czas z określoną mocą. Bufor przydaje się również wtedy, gdy źródło ma większą moc niż chwilowe zapotrzebowanie budynku i nie potrafi wystarczająco szeroko modulować.
W przypadku pompy ciepła decyzja nie jest już tak oczywista. W prostym układzie z ogrzewaniem podłogowym, odpowiednią pojemnością wodną i zapewnionym przepływem urządzenie może pracować bez dodatkowego bufora. Zbiornik staje się bardziej uzasadniony, gdy instalacja ma kilka obiegów, część zaworów często się zamyka albo producent wymaga minimalnej objętości wody.
| Sytuacja | Ocena zastosowania bufora | Dlaczego |
|---|---|---|
| Kocioł na drewno lub paliwo stałe | Zwykle wskazany | Odbiera nadwyżkę ciepła i pozwala efektywniej spalać paliwo |
| Pompa ciepła i duża podłogówka | Często opcjonalny | Instalacja sama może mieć wystarczającą pojemność wodną |
| Pompa ciepła i wiele zamykających się obiegów | Często uzasadniony | Pomaga utrzymać wymagany przepływ i ograniczyć taktowanie |
| Kilka źródeł ciepła | Zwykle korzystny | Ułatwia hydrauliczne połączenie źródeł i odbiorników |
| Sam kocioł gazowy w małej, prostej instalacji | Często zbędny | Kocioł zazwyczaj sam moduluje moc i nie potrzebuje dodatkowego magazynu |
Przy pompie ciepła nie montowałbym bufora tylko dlatego, że „tak robi się zawsze”. Najpierw sprawdzam minimalny przepływ, objętość wody wymaganą przez producenta, liczbę obiegów i sposób sterowania. Czasem lepszym rozwiązaniem jest poprawa hydrauliki albo zmiana regulacji, a nie dokładanie kolejnego zbiornika.
Jak dobrać pojemność bufora ciepła
Nie ma jednej pojemności pasującej do każdego domu. Liczą się przede wszystkim moc źródła, różnica temperatur w zbiorniku, oczekiwany czas podtrzymania oraz charakter odbiorników. Inne wymagania będzie miał bufor do kotła na drewno, a inne niewielki zbiornik stosowany tylko jako sprzęgło hydrauliczne przy pompie ciepła.
Orientacyjne wartości
W instalacjach z pompą ciepła spotyka się często wartości rzędu 20-25 litrów na 1 kW mocy, ale jest to jedynie punkt wyjścia i nie dotyczy każdego schematu. Jeżeli bufor ma przechowywać energię przez konkretny czas, np. podczas pracy w tańszej taryfie, stosuje się znacznie większe objętości, często około 30-40 litrów na 1 kW na każdą godzinę planowanego magazynowania.
Dla kotłów na paliwo stałe pojemność wynika z mocy kotła, rodzaju paliwa, sposobu spalania i zaleceń producenta. W praktyce spotyka się zbiorniki od kilkuset litrów w małych domach do ponad 1000 litrów w większych instalacjach. Instrukcja kotła i projekt instalacji mają pierwszeństwo przed prostym przelicznikiem znalezionym w internecie.
Prosty przykład obliczeniowy
Woda o objętości 500 litrów, podgrzana średnio o 30°C, magazynuje około 17,4 kWh energii cieplnej. Wynika to z zależności między masą wody, jej ciepłem właściwym i różnicą temperatur. Jeżeli dom w danym momencie potrzebuje 5 kW, taki zapas teoretycznie wystarczyłby na około 3,5 godziny.
To tylko szacunek. Rzeczywisty czas będzie krótszy lub dłuższy zależnie od temperatury zasilania, strat zbiornika, warstwowego układu wody i tego, jaka część energii jest użyteczna dla konkretnego obiegu. Ten przykład dobrze pokazuje jednak, dlaczego większy bufor nie zawsze oznacza lepszy efekt.
Na co zwrócić uwagę przy montażu
Sam zbiornik jest tylko jednym elementem układu. Potrzebne mogą być pompy obiegowe, zawory mieszające, czujniki temperatury, odpowietrzniki, naczynie wzbiorcze i właściwie dobrana armatura zabezpieczająca. Przy dwóch temperaturach pracy, na przykład dla grzejników i podłogówki, zwykle trzeba rozdzielić obiegi przez zawór mieszający, który obniża temperaturę wody kierowanej do podłogi.Przeczytaj również: Jak działa zawór trójdrożny w instalacji CO?
Najczęstsze błędy
- Dobór pojemności wyłącznie na podstawie powierzchni domu, bez sprawdzenia mocy źródła.
- Brak odpowiedniej izolacji rur i zbiornika, przez co magazyn ciepła staje się niekontrolowanym grzejnikiem w kotłowni.
- Nieprawidłowe rozmieszczenie króćców, które niszczy warstwowy układ temperatur w zbiorniku.
- Brak ochrony powrotu kotła na paliwo stałe, co może prowadzić do kondensacji i korozji.
- Zamontowanie bufora przy pompie ciepła bez sprawdzenia minimalnego przepływu i wymagań producenta.
- Umieszczenie zbyt dużego zbiornika w miejscu bez dostępu serwisowego i bez sprawdzenia nośności posadzki.
Przy dużych zbiornikach trzeba uwzględnić nie tylko ich wymiary, lecz także masę. Bufor o pojemności 1000 litrów po napełnieniu waży ponad tonę, a do tego dochodzi ciężar stalowego płaszcza i izolacji. Sprawdzenie drogi wniesienia oraz podłoża powinno nastąpić przed zakupem, nie w dniu dostawy.
Ważne jest też miejsce montażu czujników. Jeżeli sterownik mierzy temperaturę w niewłaściwej strefie zbiornika, źródło może uruchamiać się za wcześnie albo zbyt późno. Z mojego punktu widzenia właśnie automatyka i hydrauliczne zrównoważenie układu często robią większą różnicę niż sama pojemność zbiornika.
Co realnie zyskuje właściciel domu
Dobrze zaprojektowany bufor może poprawić komfort cieplny, stabilność temperatury i żywotność źródła ciepła. W domu z kotłem na drewno oznacza rzadsze dokładanie opału i możliwość spalania w korzystniejszych warunkach. W układzie wieloźródłowym ułatwia wykorzystanie tego urządzenia, które w danej chwili produkuje energię najtaniej lub najefektywniej.
Są też koszty i ograniczenia. Zbiornik zajmuje miejsce, wymaga dodatkowej armatury, zwiększa straty postojowe i podnosi koszt wykonania kotłowni. Przy pompie ciepła może również pogorszyć efektywność, jeżeli przez niepotrzebne mieszanie wody zmusi urządzenie do pracy z wyższą temperaturą niż wymaga tego instalacja.
Dlatego nie traktuję bufora jako uniwersalnego sposobu na oszczędzanie. Najpierw dobiera się źródło i instalację, a dopiero później ocenia potrzebę magazynu ciepła. Jeśli układ ma małą pojemność, kilka obiegów lub źródło o specyficznych wymaganiach, bufor może być bardzo rozsądną inwestycją. W prostym systemie może natomiast tylko skomplikować całość.
Bufor nie zastąpi dobrze zaprojektowanej instalacji
Bufor ciepła jest magazynem energii dla centralnego ogrzewania. Przyjmuje nadwyżkę ciepła, ogranicza częste cykle pracy urządzeń i pomaga połączyć różne źródła oraz obiegi grzewcze. Jego skuteczność zależy jednak od prawidłowej pojemności, izolacji, hydrauliki i sterowania.
Przed zakupem warto sprawdzić cztery rzeczy: moc źródła, minimalny przepływ, pojemność wodną istniejącej instalacji oraz sposób pracy odbiorników. Dopiero na tej podstawie można uczciwie ocenić, czy potrzebny jest duży magazyn ciepła, mały bufor techniczny, czy może żadnego zbiornika nie trzeba montować.
