Gdy ciśnienie w instalacji c.o. rośnie po rozgrzaniu, a zawór bezpieczeństwa zaczyna wyrzucać wodę, problemem często nie jest kocioł, lecz źle dobrane naczynie. Prawidłowy dobór naczynia przeponowego wymaga uwzględnienia pojemności całego zładu, temperatury pracy, wysokości instalacji i ciśnienia otwarcia zaworu bezpieczeństwa. Poniżej pokazuję, jak podejść do tego praktycznie, jak wykonać obliczenia orientacyjne i na co uważać przy montażu.
Najważniejsze decyzje zapadają przed zakupem zbiornika
- Pojemność instalacji jest ważniejsza niż moc nominalna kotła.
- Do obliczeń trzeba przyjąć temperaturę maksymalną, a nie przeciętną temperaturę grzejników.
- Ciśnienie wstępne naczynia ustala się na podstawie wysokości instalacji.
- Wynik obliczeń zaokrągla się do najbliższej większej pojemności katalogowej.
- Naczynie do c.o. nie jest zamiennikiem zbiornika do c.w.u. ani instalacji solarnej.

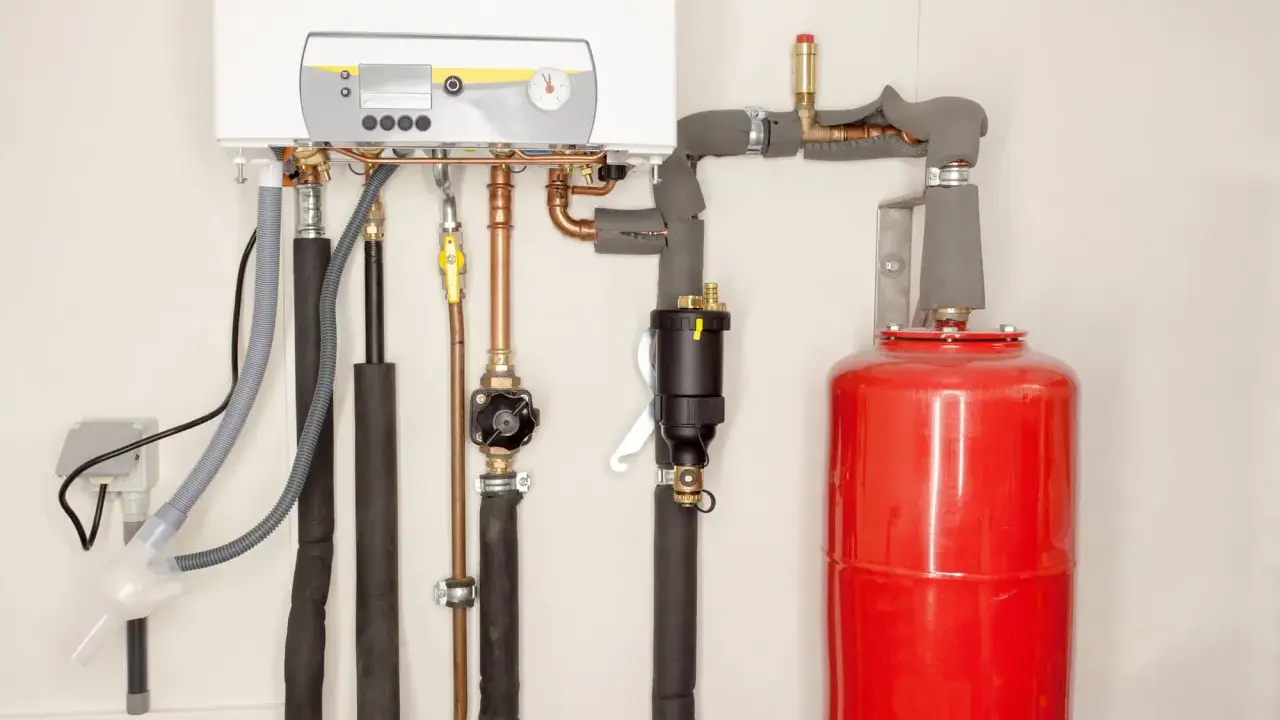

Po co instalacja c.o. potrzebuje naczynia przeponowego
Woda zwiększa objętość podczas podgrzewania. W instalacji otwartej ten przyrost może zostać przejęty przez otwarte naczynie wzbiorcze, ale w układzie zamkniętym potrzebny jest elastyczny zbiornik z membraną. Jedna jego komora jest połączona z instalacją, a druga zawiera gaz pod ciśnieniem, najczęściej powietrze lub azot.
Membrana ugina się, gdy ogrzana woda zajmuje więcej miejsca. Dzięki temu ciśnienie nie rośnie gwałtownie i zawór bezpieczeństwa nie musi reagować przy każdym cyklu grzania. Zbyt małe naczynie nie odbierze całego przyrostu objętości, natomiast źle ustawione ciśnienie wstępne ograniczy jego użyteczną pojemność.
W praktyce najczęściej spotykam się z sytuacją, w której ktoś dobiera zbiornik wyłącznie do kotła, na przykład „12 litrów do kotła 24 kW”. To skrót myślowy, który może zadziałać tylko w typowej, małej instalacji. Kocioł o mocy 24 kW nie mówi jeszcze, czy w rurach, grzejnikach, podłogówce i buforze znajduje się 100, czy 400 litrów wody.
Jakie dane są potrzebne do właściwego wyboru
Przed obliczeniami trzeba zebrać kilka konkretnych informacji. Najlepiej oprzeć się na dokumentacji urządzeń i rzeczywistej długości rur, a wartości orientacyjne traktować jako kontrolę wyniku, nie jako projekt dla dużej kotłowni.
- Całkowita pojemność wodna instalacji, obejmująca kocioł lub pompę ciepła, rury, grzejniki, ogrzewanie podłogowe, rozdzielacze i bufor.
- Temperatura maksymalna czynnika, zwykle 70-80°C w instalacji grzejnikowej i około 35-45°C w podłogówce.
- Wysokość statyczna, czyli różnica poziomów między naczyniem a najwyższym punktem instalacji.
- Ciśnienie otwarcia zaworu bezpieczeństwa, często 3 bary w domowych instalacjach c.o.
- Rodzaj czynnika. Woda i roztwór glikolu mają różne właściwości oraz różne wymagania wobec membrany.
- Ciśnienie i temperatura dopuszczalne dla naczynia, podane na tabliczce znamionowej i w karcie katalogowej.
Przeczytaj również: Presostat w kotle CO - jak działa i kiedy ulega awarii?
Jak oszacować pojemność zładu
Najpewniejsza metoda polega na zsumowaniu danych producentów wszystkich elementów. Jeżeli dokumentacji brakuje, można przyjąć orientacyjnie 10-15 l wody na 1 kW mocy dla instalacji z grzejnikami oraz około 15-25 l/kW dla układu z dużą ilością ogrzewania podłogowego. Bufor trzeba doliczyć w całości, ponieważ jego pojemność nie jest drobnym dodatkiem.
Przy pompie ciepła ostrożne szacowanie ma szczególne znaczenie. Takie instalacje często pracują z buforem, kilkoma obiegami i dużą powierzchnią podłogówki, więc fabryczne naczynie o pojemności 8-12 litrów może okazać się niewystarczające. Producenci modułów hydraulicznych również zastrzegają, że zbiornik wbudowany w urządzenie trzeba sprawdzić względem rzeczywistego zładu instalacji.
Obliczenia krok po kroku bez zgadywania
Najpierw trzeba określić, ile wody przybędzie po nagrzaniu. Dla wody podgrzewanej od około 10°C przyrost objętości można orientacyjnie przyjąć następująco:
| Temperatura maksymalna | Przyrost objętości wody | Znaczenie praktyczne |
|---|---|---|
| 50°C | około 1,2% | typowa niskotemperaturowa podłogówka |
| 60°C | około 1,7% | łagodnie pracujące grzejniki |
| 70°C | około 2,3% | częsty parametr instalacji grzejnikowej |
| 80°C | około 2,9% | wyższa temperatura projektowa |
| 90°C | około 3,5% | układy wymagające szczególnej kontroli |
Przykładowo, przy 200 litrach wody i temperaturze maksymalnej 80°C przyrost wyniesie około 5,8 litra. To nie oznacza jednak, że wystarczy naczynie o pojemności 6 litrów. Zbiornik nie pracuje całą swoją objętością, ponieważ część przestrzeni zajmuje gaz, a zakres dopuszczalnych ciśnień ogranicza jego wykorzystanie.
W uproszczonym obliczeniu można użyć wzoru:
Vn = Vu / [1 - (p0 + 1) / (pmax + 1)]
- Vn oznacza wymaganą pojemność nominalną naczynia,
- Vu to objętość przyrostu wody,
- p0 to ciśnienie wstępne w naczyniu,
- pmax to maksymalne ciśnienie robocze przyjęte dla instalacji,
- wartość 1 oznacza ciśnienie atmosferyczne, ponieważ w obliczeniu stosuje się ciśnienia absolutne.
Wysokość instalacji pomaga ustalić ciśnienie wstępne. Przyjmuje się około 0,1 bara na każdy metr wysokości, a do wartości statycznej dodaje się niewielki zapas, często około 0,2 bara. Dla najwyższego grzejnika położonego 6 metrów nad naczyniem daje to orientacyjnie 0,6 bara ciśnienia statycznego i około 0,8 bara ciśnienia wstępnego.
Przykład dla domu z instalacją grzejnikową
Załóżmy, że instalacja zawiera 200 litrów wody, pracuje do 80°C, a naczynie znajduje się 6 metrów poniżej najwyższego punktu. Zawór bezpieczeństwa otwiera się przy 3 barach, więc jako maksymalne ciśnienie robocze można przyjąć około 2,5 bara, o ile producent urządzeń nie zaleca innej wartości.
Przyrost objętości wynosi około 200 l × 2,9%, czyli 5,8 litra. Dla ciśnienia wstępnego 0,8 bara wzór daje wynik bliski 12 litrom pojemności nominalnej. To wartość obliczeniowa, a nie automatyczna rekomendacja zakupu.
Jeżeli wynik znajduje się blisko granicy typoszeregu, wybieram model większy, na przykład 18 litrów zamiast 12 litrów, gdy wymagają tego rezerwa wody, karta producenta albo rzeczywiste warunki pracy. Nie ma sensu schodzić do mniejszego zbiornika tylko dlatego, że jego cena lub rozmiar są atrakcyjniejsze. Zapas pojemności jest rozsądniejszy niż praca na granicy możliwości, szczególnie przy instalacji z buforem lub częstymi zmianami temperatury.
W dużych układach, z kilkuset litrami wody, jeden mały zbiornik może nie wystarczyć. Można zastosować większe naczynie albo kilka naczyń połączonych hydraulicznie, ale muszą mieć właściwe ciśnienie wstępne i pracować w układzie przewidzianym przez projektanta lub producenta.
Na jaki typ naczynia zwrócić uwagę
Sama pojemność to dopiero połowa decyzji. Naczynie musi być przeznaczone do konkretnego medium i zakresu temperatur. Zbiornik do centralnego ogrzewania nie powinien być automatycznie stosowany w instalacji ciepłej wody użytkowej, ponieważ wymagania materiałowe, higieniczne i ciśnieniowe mogą być inne.
| Zastosowanie | Na co zwrócić uwagę | Czego nie robić |
|---|---|---|
| Centralne ogrzewanie | temperatura pracy, ciśnienie nominalne, zgodność z wodą lub glikolem | nie dobierać wyłącznie według mocy kotła |
| Ciepła woda użytkowa | dopuszczenie do wody pitnej, ciśnienie sieci, zawór zwrotny | nie montować przypadkowego naczynia c.o. |
| Instalacja solarna | wysoka temperatura, parowanie czynnika, odporność membrany na glikol | nie zastępować go standardowym modelem grzewczym |
| Pompa ciepła | duży zład, niska temperatura, bufory i kilka obiegów | nie zakładać, że zbiornik fabryczny zawsze wystarczy |
Sprawdzam również, czy membrana jest wymienna, jaki jest zakres temperatury oraz czy króciec i sposób montażu pasują do miejsca instalacji. W małych modelach membrana bywa niewymienna, co nie dyskwalifikuje produktu, ale może oznaczać wymianę całego zbiornika po uszkodzeniu przepony.
Montaż i ustawienie ciśnienia decydują o skuteczności
W domowej instalacji naczynie montuje się najczęściej na przewodzie powrotnym, możliwie blisko źródła ciepła. Jest tam zwykle niższa i bardziej stabilna temperatura, co sprzyja trwałości membrany. Króciec powinien być podłączony tak, aby przepływ i zmiany ciśnienia w układzie mogły swobodnie oddziaływać na zbiornik.
Nie wolno montować zwykłego zaworu odcinającego w sposób, który pozwoli przypadkowo odłączyć naczynie od instalacji podczas pracy. Jeżeli stosuje się armaturę serwisową, powinna mieć zabezpieczenie i być używana zgodnie z instrukcją producenta. Zawór bezpieczeństwa, manometr i naczynie muszą tworzyć spójny układ zabezpieczenia, a nie przypadkowy zestaw elementów.
Ciśnienie wstępne kontroluje się przy odłączonej stronie wodnej, po obniżeniu ciśnienia instalacji do zera. Pomiar wykonany na pracującym, napełnionym układzie może dać mylący wynik. Po ustawieniu ciśnienia gazu instalację napełnia się do właściwego ciśnienia roboczego, odpowietrza i ponownie sprawdza manometr.
Właśnie ten etap bywa pomijany. Samo kupienie zbiornika o większej pojemności nie naprawi problemu, jeśli ciśnienie wstępne jest zbyt wysokie, membrana uszkodzona albo naczynie zostało odcięte zamkniętym zaworem.
Błędy, które szybko zdradzają źle dobrany zbiornik
Najbardziej charakterystycznym objawem jest duża różnica ciśnienia między zimną a rozgrzaną instalacją. Jeżeli na zimno manometr pokazuje 1,0 bara, a po nagrzaniu ciśnienie zbliża się do 3 barów i otwiera zawór bezpieczeństwa, trzeba sprawdzić zarówno pojemność naczynia, jak i stan jego membrany.
- Za małe naczynie powoduje szybki wzrost ciśnienia i zrzuty wody przez zawór bezpieczeństwa.
- Utrata gazu sprawia, że zbiornik przestaje przejmować rozszerzalność cieplną.
- Uszkodzona membrana często objawia się wodą wydostającą się z zaworu do pomiaru ciśnienia gazu.
- Za wysokie ciśnienie wstępne ogranicza ilość wody, która może wejść do zbiornika.
- Brak rezerwy prowadzi do niestabilnej pracy nawet wtedy, gdy prosty rachunek wydaje się poprawny.
- Dodawanie wody co kilka tygodni może wskazywać na wyciek, działanie zaworu bezpieczeństwa albo problem z naczyniem.
Nie ignorowałbym też korozji na zaworze bezpieczeństwa i śladów wilgoci pod kotłem. Regularne dopuszczanie świeżej wody zwiększa ilość tlenu w instalacji, co sprzyja korozji wymiennika, pomp i stalowych elementów. Jeżeli ciśnienie skacze, diagnostykę najlepiej wykonać przed kolejnym sezonem grzewczym.
Od obliczeń do spokojnej pracy instalacji
Najbezpieczniej zacząć od rzeczywistej pojemności wodnej układu, a dopiero później dobierać model, membranę, ciśnienie nominalne i sposób montażu. W małej instalacji domowej orientacyjne obliczenie może szybko wykazać, czy fabryczne naczynie wystarczy. Przy pompie ciepła, buforze, glikolu albo kilku obiegach potrzebne jest dokładniejsze zestawienie danych.
Moja praktyczna zasada jest prosta: nie dobieram naczynia na styk, nie traktuję mocy kotła jako pojemności zładu i zawsze sprawdzam ciśnienie wstępne po stronie gazowej. Taki zestaw czynności zwykle kosztuje znacznie mniej niż wymiana zaworu bezpieczeństwa, pompy lub elementów kotła uszkodzonych przez długotrwałe skoki ciśnienia.
