Jak czytać schemat podłączenia wymiennika płytowego

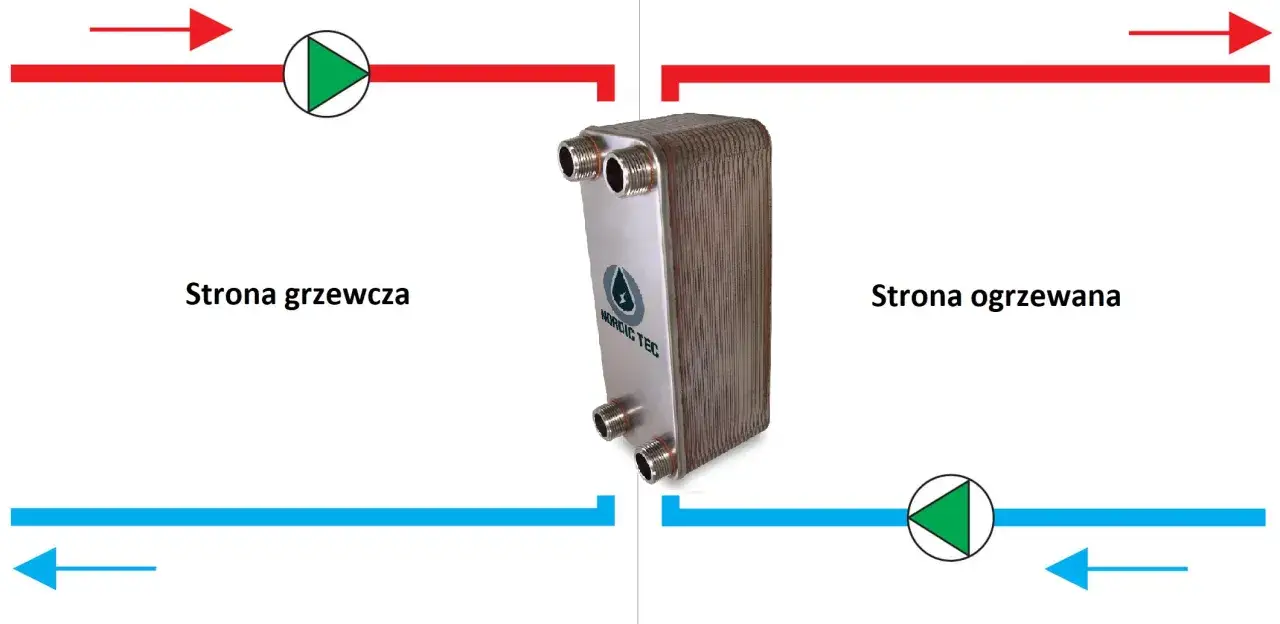

Wymiennik płytowy oddziela od siebie dwa obiegi wodne, ale pozwala przekazywać energię przez cienkie płyty ze stali nierdzewnej. Pierwszy obieg nazywa się pierwotnym i jest zasilany przez kocioł, sieć cieplną albo inne źródło ciepła. Drugi to obieg wtórny, który zasila grzejniki lub ogrzewanie podłogowe.Typowy wymiennik ma cztery króćce. Dwa należą do strony pierwotnej, a dwa do wtórnej. Na obudowie mogą być oznaczone jako A1, A2, B1 i B2, P1, P2, S1, S2 albo symbolami wskazującymi wlot i wylot. Zawsze zaczynam od tabliczki znamionowej i instrukcji konkretnego modelu, ponieważ samo ustawienie króćców nie daje jeszcze pewności co do prawidłowego kierunku przepływu.

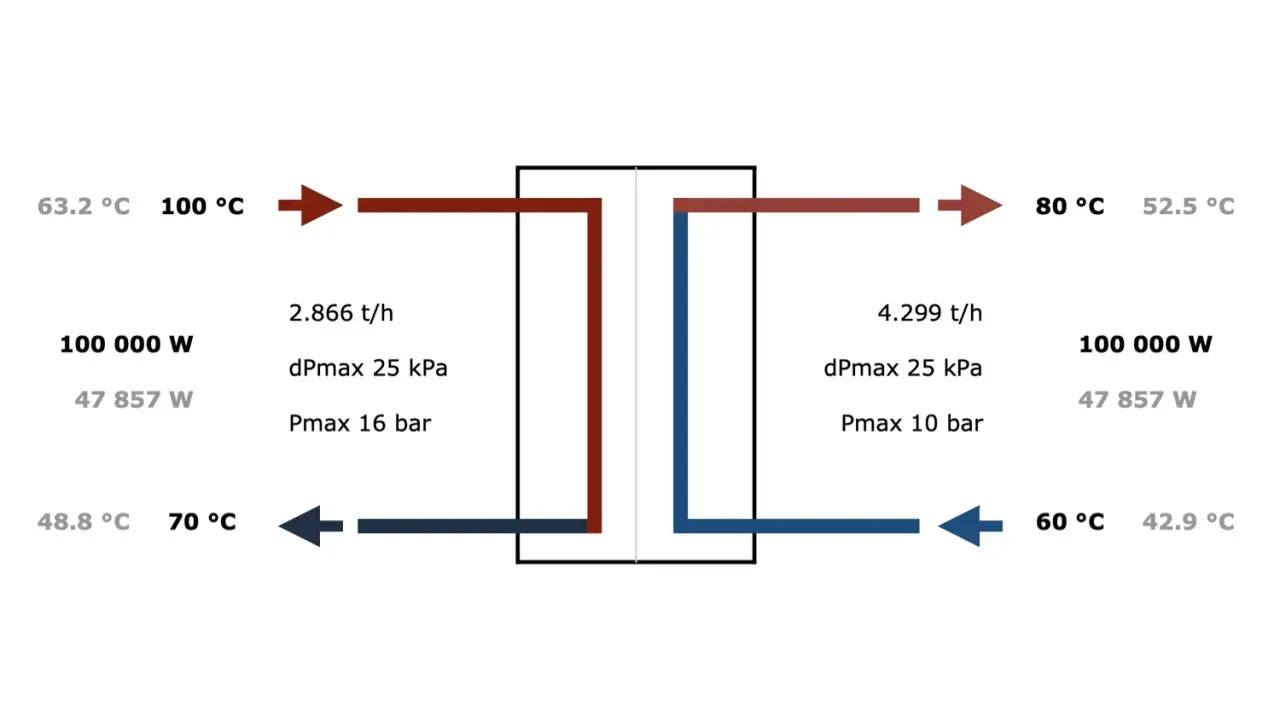

Najczęściej stosuje się przepływ przeciwbieżny. Oznacza to, że gorąca woda płynie przez wymiennik w jednym kierunku, a chłodniejsza woda po drugiej stronie płyt porusza się przeciwnie. Dzięki temu temperatura jest wyrównywana na całej długości wymiennika, a urządzenie osiąga większą moc przy tej samej liczbie płyt.
Najprostszy układ czterech przyłączy
| Przyłącze | Funkcja | Typowe położenie w układzie |
|---|---|---|
| A1 | Wlot gorącego czynnika | Górny króciec strony pierwotnej |
| A2 | Wylot schłodzonego czynnika | Dolny króciec strony pierwotnej |
| B1 | Wylot ogrzanej wody | Górny króciec strony wtórnej |
| B2 | Wlot chłodniejszej wody | Dolny króciec strony wtórnej |
To popularny układ diagonalny, ale nie należy traktować go jako uniwersalnego. Producent może przewidzieć inne ustawienie, szczególnie w kompaktowych modułach grzewczych. Błędne zamienienie wlotu z wylotem często nie powoduje natychmiastowej awarii, ale wyraźnie zmniejsza moc i może zwiększyć straty ciśnienia.
Podłączenie wymiennika do instalacji centralnego ogrzewania
W typowej instalacji CO wymiennik tworzy granicę między źródłem ciepła a obiegiem grzewczym budynku. Po stronie pierwotnej znajdują się zwykle kocioł, pompa kotłowa, filtr i armatura zabezpieczająca. Po stronie wtórnej montuje się pompę obiegową, naczynie przeponowe oraz elementy sterujące pracą grzejników lub podłogówki.
Praktyczny układ można opisać następująco:
- zasilanie ze źródła ciepła prowadzi do górnego wlotu strony pierwotnej,
- powrót do kotła wychodzi z dolnego króćca tej samej strony,
- chłodniejszy powrót instalacji CO trafia do dolnego wlotu strony wtórnej,
- ogrzana woda wypływa górą i płynie do rozdzielacza albo grzejników.
Na każdym z czterech przyłączy montuję zawór odcinający. Dzięki temu można wyjąć wymiennik do czyszczenia bez opróżniania całej instalacji. Za zaworami dobrze zostawić odcinek umożliwiający demontaż oraz zastosować śrubunki lub połączenia kołnierzowe dobrane do średnicy i konstrukcji urządzenia.
Elementy, których nie powinno zabraknąć
- Filtr siatkowy przed wlotem każdej strony chroni kanały przed opiłkami, rdzą i resztkami uszczelnień.
- Pompa obiegowa zapewnia przepływ, gdy instalacja nie może działać grawitacyjnie.
- Zawór bezpieczeństwa chroni zamknięty obieg przed nadmiernym wzrostem ciśnienia.
- Naczynie przeponowe kompensuje rozszerzalność wody podczas nagrzewania.
- Odpowietrznik usuwa powietrze, które może ograniczać przepływ i powodować hałas.
- Zawór spustowy ułatwia opróżnienie wymiennika przed serwisem.
Jeżeli obiegi mają różne ciśnienia robocze, wymiennik pełni także funkcję hydraulicznego rozdzielenia instalacji. To przydatne między innymi wtedy, gdy stary obieg grzejnikowy pracuje na innych parametrach niż nowa część instalacji. Nie oznacza to jednak, że można pominąć dobór pompy i zabezpieczeń.
Dwa praktyczne warianty zastosowania w CO
Wymiennik między kotłem a instalacją grzewczą
Ten wariant stosuje się, gdy trzeba oddzielić obieg kotłowy od instalacji budynku. Przykładem może być kocioł na paliwo stałe współpracujący z zamkniętą instalacją grzejnikową. Po stronie kotła wymiennik odbiera ciepło, a po stronie instalacji przekazuje je do pompy obiegowej i rozdzielacza.Takie rozwiązanie zwiększa bezpieczeństwo modernizowanego układu, ale wymaga poprawnego zabezpieczenia obu stron. Każdy zamknięty obieg powinien mieć własne naczynie przeponowe, zawór bezpieczeństwa i możliwość odpowietrzenia, jeśli nie zostały one przewidziane w gotowym module.
Wymiennik między siecią cieplną a instalacją budynku
W węzłach cieplnych wymiennik rozdziela parametry sieci od parametrów instalacji wewnętrznej. Strona sieciowa może pracować przy wyższej temperaturze i ciśnieniu, natomiast obieg budynku zasila grzejniki według potrzeb regulatora pogodowego.
W tym rozwiązaniu szczególnie ważne są regulacja temperatury i ograniczenie przepływu. Sam wymiennik nie steruje mocą instalacji. Potrzebne mogą być zawór regulacyjny, siłownik, czujniki temperatury oraz sterownik, który dopasuje ilość czynnika do aktualnego zapotrzebowania.
Przeczytaj również: Jak działa zawór trójdrożny w instalacji CO?
Wymiennik przy pompie ciepła
Wymiennik płytowy bywa używany do oddzielenia pompy ciepła od starszej instalacji albo obiegu o innej jakości wody. Trzeba jednak pamiętać, że pompa ciepła pracuje zwykle na niższych temperaturach niż tradycyjny kocioł. Zbyt mały wymiennik może więc ograniczyć przepływ i obniżyć temperaturę zasilania.
Przy ogrzewaniu podłogowym często ważniejsza od wysokiej temperatury jest duża wydajność przepływu przy małej różnicy temperatur. Dlatego dobór urządzenia wyłącznie według mocy źródła ciepła bywa niewystarczający. Trzeba uwzględnić także przepływ, dopuszczalny spadek ciśnienia i temperatury projektowe.
Jak dobrać wymiennik i pompę do instalacji
Najpierw określam zapotrzebowanie cieplne budynku, a potem sprawdzam, przy jakich parametrach ma pracować każda strona wymiennika. Sama informacja, że urządzenie ma na przykład 30 kW, nie gwarantuje uzyskania takiej mocy w każdej instalacji. Liczą się temperatura zasilania, temperatura powrotu i przepływ.
Do orientacyjnego oszacowania mocy można użyć zależności:
Q = 1,163 × V × ΔT
W tym wzorze Q oznacza moc w kilowatach, V przepływ w metrach sześciennych na godzinę, a ΔT różnicę temperatur wody na zasilaniu i powrocie. Dla przykładu przepływ 1,3 m³/h przy różnicy temperatur 20°C daje około 30 kW mocy cieplnej. To obliczenie orientacyjne, potrzebne do wstępnej oceny, a nie do zamówienia konkretnego modelu.
Pompa musi pokonać opory instalacji, wymiennika, filtrów i armatury. Zbyt słaba pompa ograniczy moc, a zbyt mocna może powodować szum w zaworach i niepotrzebne zużycie energii. W karcie technicznej sprawdzam przede wszystkim krzywą strat ciśnienia, czyli informację, jak duży opór stawia wymiennik przy określonym przepływie.
| Parametr | Dlaczego ma znaczenie |
|---|---|
| Moc cieplna | Określa ilość energii, którą wymiennik ma przekazać. |
| Przepływ po obu stronach | Wpływa na uzyskiwaną temperaturę i moc urządzenia. |
| Spadek ciśnienia | Decyduje o wymaganej wysokości podnoszenia pompy. |
| Maksymalna temperatura i ciśnienie | Muszą odpowiadać warunkom pracy instalacji. |
| Materiał płyt i lutów | Ma znaczenie przy jakości wody, glikolu i odporności na korozję. |
W instalacjach z wodą o niepewnej jakości filtr przed wymiennikiem nie jest dodatkiem, lecz podstawą. Gdy występuje ryzyko osadów magnetycznych, stosuję także separator zanieczyszczeń lub filtroodmulnik. Czysty wymiennik pracuje stabilniej i zachowuje mniejszy opór przepływu.
Najczęstsze błędy przy montażu
Pierwszy błąd to podłączenie wszystkich króćców zgodnie z intuicją, bez sprawdzenia oznaczeń. Wymiennik może wtedy działać, lecz przepływ będzie równoległy zamiast przeciwbieżnego. Skutkiem jest niższa temperatura po stronie wtórnej i konieczność zwiększania przepływu pompą.
Drugi problem stanowi brak filtrów i zaworów odcinających. Zanieczyszczenia szybko zatykają wąskie kanały między płytami, a późniejszy serwis wymaga spuszczenia wody z całego układu. W praktyce właśnie ten pozornie drobny brak potrafi zamienić prostą konserwację w kosztowną naprawę.
Nie należy także opierać ciężkich rur bezpośrednio na króćcach wymiennika. Instalację trzeba podeprzeć niezależnie, aby nie przenosić naprężeń na obudowę. Producent może określać maksymalne obciążenie przyłączy, dlatego rury powinny mieć własne uchwyty.
- zamiana strony pierwotnej ze wtórną,
- odwrotny kierunek przepływu względem oznaczeń,
- brak odpowietrzenia w najwyższym punkcie,
- zbyt mała średnica rur przy dużym przepływie,
- pompa zamontowana bez sprawdzenia oporów wymiennika,
- brak ochrony przed zamarzaniem w układzie z glikolem,
- montaż bez możliwości płukania i opróżnienia urządzenia.
Osobną kwestią jest montaż wymiennika w złej pozycji. Najczęściej zaleca się ustawienie pionowe, ponieważ ułatwia odpowietrzanie i opróżnianie kanałów, ale decydujące są wytyczne dla danego modelu. Pozycja montażowa wpływa na serwis i pracę urządzenia, więc nie warto zmieniać jej wyłącznie dlatego, że inny układ rur jest wygodniejszy.
Uruchomienie i kontrola po wykonaniu instalacji
Po zakończeniu montażu najpierw przepłukuję oba obiegi, sprawdzam szczelność i oczyszczam filtry. Wymiennik napełniam powoli, aby ograniczyć ryzyko uderzenia hydraulicznego i umożliwić usunięcie powietrza. Dopiero później uruchamiam pompy na niskim biegu i stopniowo zwiększam przepływ.
Podczas pierwszych minut pracy kontroluję temperaturę czterech króćców oraz ciśnienie po obu stronach. Gorące zasilanie powinno oddawać energię, a powrót z wymiennika powinien być wyraźnie chłodniejszy. Jeżeli wszystkie rury szybko osiągają podobną temperaturę, może to oznaczać brak przepływu, zapowietrzenie albo błędne podłączenie.
Po kilku godzinach pracy warto ponownie sprawdzić filtr siatkowy i odpowietrzyć instalację. Początkowe zanieczyszczenia po modernizacji mogą osiąść właśnie w wymienniku. Kontrola po uruchomieniu jest równie ważna jak sam montaż, ponieważ część problemów ujawnia się dopiero przy pełnym obciążeniu grzewczym.
Co sprawdzić przed zamówieniem i montażem
Przed zakupem spisuję temperatury zasilania i powrotu, przewidywany przepływ, moc źródła oraz średnice istniejących rur. Sprawdzam też, czy instalacja będzie pracować na wodzie, mieszaninie z glikolem czy innym medium. Te informacje pozwalają uniknąć sytuacji, w której wymiennik pasuje gwintem, ale nie pasuje parametrami.
Najbezpieczniejszy schemat to taki, który pokazuje nie tylko cztery króćce, lecz także pompy, filtry, zawory, naczynia przeponowe i zabezpieczenia. Sama strzałka przepływu na rysunku nie wystarczy do prawidłowego wykonania kompletnej instalacji CO.
Jeżeli układ pracuje przy wysokich temperaturach, dużym ciśnieniu albo łączy różne źródła ciepła, montaż i dobór powinien wykonać instalator z odpowiednimi uprawnieniami. Dobrze podłączony wymiennik płytowy jest trwały i skuteczny, ale nie wybacza pominięcia podstawowych obliczeń hydraulicznych.
