Najważniejsze informacje o pracy wymiennika ciepła
- Dwa niezależne obiegi przekazują sobie energię bez mieszania znajdujących się w nich cieczy.
- Ciepło płynie od medium o wyższej temperaturze do medium chłodniejszego.
- W instalacjach centralnego ogrzewania najczęściej stosuje się wymienniki płytowe.
- O sprawności decydują między innymi powierzchnia wymiany, przepływ, różnica temperatur i czystość kanałów.
- Wymiennik nie zawsze jest potrzebny. Jego zastosowanie ma sens głównie przy rozdzieleniu obiegów lub ochronie jednego z nich.
Najprostsze wyjaśnienie zasady działania wymiennika ciepła

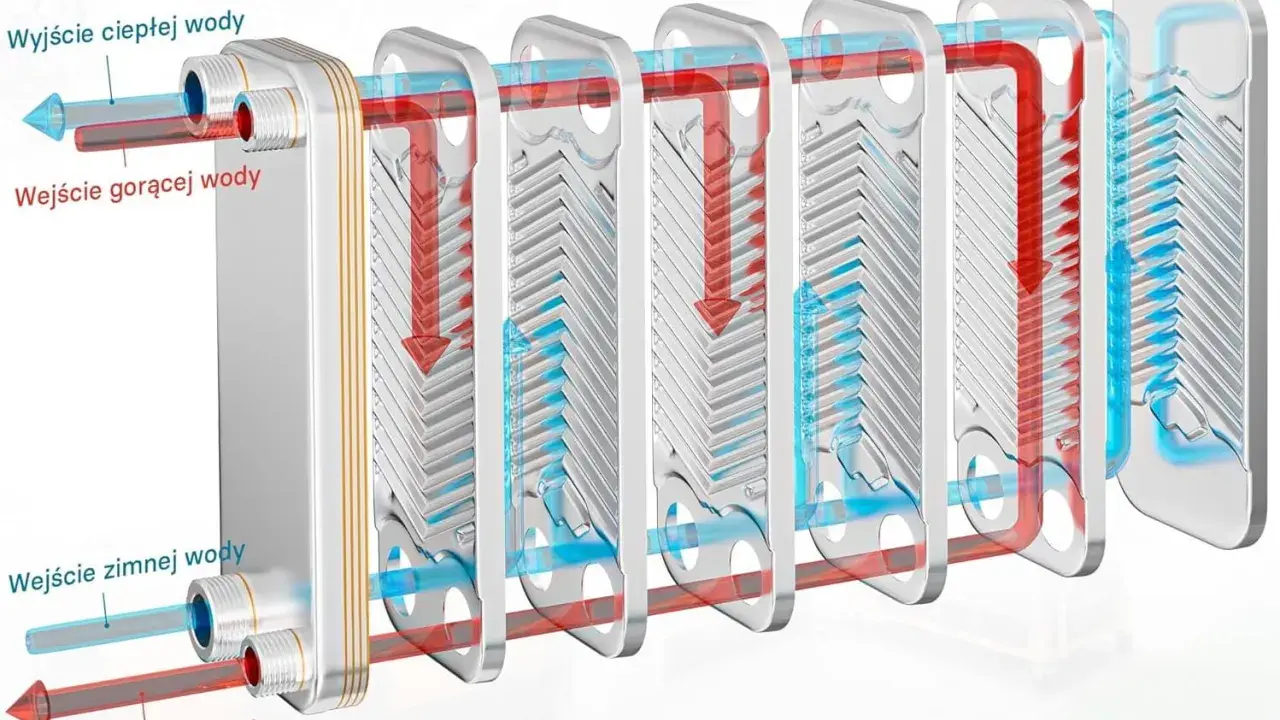

Wymiennik ciepła przekazuje energię z jednego obiegu do drugiego przez element przewodzący, najczęściej metalową płytę albo ściankę rury. Ciepła woda nie miesza się z chłodniejszą wodą, a mimo to może ją ogrzać.
W instalacji centralnego ogrzewania gorące medium, na przykład woda z kotła, pompy ciepła lub sieci ciepłowniczej, przepływa jedną stroną urządzenia. Po drugiej stronie płynie woda z obiegu grzejnikowego lub ogrzewania podłogowego. Ciepło przechodzi przez ściankę oddzielającą oba strumienie.
Mechanizm jest prosty, ale jego skuteczność zależy od kilku parametrów. Najważniejsze są różnica temperatur i czas kontaktu z powierzchnią wymiany. Im większa powierzchnia przekazywania ciepła i lepiej dobrany przepływ, tym łatwiej uzyskać oczekiwaną temperaturę po stronie odbiorczej.
Co dzieje się z temperaturą w obu obiegach
Przykładowo woda po stronie źródła może wpływać do wymiennika z temperaturą 70°C i opuszczać go przy 50°C. Drugi obieg może zostać ogrzany z 40°C do około 60°C. To przykład poglądowy, ponieważ rzeczywiste wartości zależą od mocy instalacji, przepływu, typu wymiennika i jego doboru.
W dobrze zaprojektowanym urządzeniu strumienie często płyną w przeciwprądzie. Oznacza to, że gorąca woda spotyka najpierw tę, która jest już częściowo ogrzana. Taki układ zwykle pozwala efektywniej wykorzystać różnicę temperatur niż przepływ w tym samym kierunku.
Jak jest zbudowany wymiennik stosowany w ogrzewaniu
Najpopularniejszy wymiennik płytowy składa się z pakietu cienkich, profilowanych płyt ze stali nierdzewnej. Pomiędzy płytami powstają oddzielne kanały dla obu mediów, a odpowiednie uszczelnienia i otwory przyłączeniowe kierują ciecz do właściwej części urządzenia.
Profil płyt nie jest wyłącznie elementem konstrukcyjnym. Powoduje powstawanie zawirowań, czyli turbulencji, które poprawiają kontakt cieczy z powierzchnią metalu. Z drugiej strony taki układ zwiększa opory przepływu, dlatego wymiennik powinien być dobrany razem z pompą i pozostałą armaturą.
Bilans energii bez skomplikowanej matematyki
W idealnym, dobrze zaizolowanym układzie ilość ciepła oddana przez gorący obieg jest zbliżona do ilości ciepła odebranej przez chłodniejszy obieg. W praktyce występują niewielkie straty do otoczenia, a część energii jest zużywana na pokonanie oporów przepływu.
Dlatego sama liczba płyt nie mówi jeszcze, czy urządzenie będzie działało prawidłowo. Liczą się także przepływ w litrach na minutę, parametry temperatury, dopuszczalne ciśnienie oraz rodzaj cieczy, na przykład woda lub roztwór glikolu.
Wymiennik a mieszanie obiegów
To jedna z częstszych pomyłek. Wymiennik przekazuje energię, ale rozdziela obiegi hydraulicznie. Jeśli dwa obiegi mają różne ciśnienia, różne zabezpieczenia albo różną jakość wody, takie oddzielenie może chronić kocioł, pompę ciepła lub instalację wewnętrzną budynku.
Wymiennik nie jest jednak tym samym co sprzęgło hydrauliczne ani bufor. Sprzęgło rozdziela przepływy i stabilizuje pracę pomp, a bufor magazynuje energię. Wymiennik przede wszystkim przekazuje ciepło przez przegrodę.
Rodzaje wymienników i ich zastosowanie w centralnym ogrzewaniu
Wybór konstrukcji zależy od tego, co ma być ogrzewane, jaką moc trzeba przekazać i jakie warunki panują po obu stronach urządzenia. W domowych instalacjach najczęściej spotykam wymienniki płytowe, ale nie są one rozwiązaniem do każdego zadania.
| Typ wymiennika | Najważniejsze cechy | Typowe zastosowanie |
|---|---|---|
| Płytowy lutowany | Mały, wydajny, bez możliwości rozebrania | Pompy ciepła, c.w.u., małe i średnie obiegi grzewcze |
| Płytowy skręcany | Można go otworzyć i wyczyścić lub rozbudować | Większe instalacje, węzły cieplne, układy wymagające serwisu |
| Płaszczowo-rurowy | Wytrzymały, odporny na wysokie parametry pracy | Przemysł, większe kotłownie, trudniejsze warunki pracy |
| Powietrzny | Przekazuje ciepło między cieczą a powietrzem | Nagrzewnice, wentylacja, chłodnice i układy odzysku ciepła |
W domu jednorodzinnym najczęściej sprawdza się wymiennik płytowy, ponieważ zajmuje niewiele miejsca i szybko reaguje na zmianę zapotrzebowania. Jego słabszą stroną są wąskie kanały, które źle znoszą zabrudzoną wodę, osady i magnetyt z instalacji.
Wymiennik rurowy jest większy, ale może lepiej tolerować wysokie temperatury, większe przepływy i bardziej wymagające media. Nie wybierałbym go automatycznie do zwykłego domu, bo gabaryt i koszt całego układu mogą być niepotrzebnie duże.
Gdzie wymiennik jest naprawdę potrzebny
- Przy oddzieleniu instalacji budynku od sieci ciepłowniczej.
- Gdy trzeba połączyć obieg z glikolem z obiegiem wodnym.
- Przy ochronie nowej instalacji przed starą wodą grzewczą i osadami.
- W układach z różnymi ciśnieniami, temperaturami lub zabezpieczeniami.
- Przy współpracy kilku źródeł ciepła, jeśli rozdzielenie obiegów upraszcza sterowanie.
Jeśli kocioł i odbiorniki pracują w jednym, poprawnie zaprojektowanym obiegu, dodatkowy wymiennik może tylko zwiększyć opory i liczbę elementów wymagających serwisu. Nie montuje się go dla samego faktu jego istnienia, lecz wtedy, gdy rozdzielenie obiegów daje konkretną korzyść.
Co decyduje o wydajności wymiennika
Największy błąd przy doborze polega na kierowaniu się wyłącznie mocą źródła ciepła. Kocioł o mocy 20 kW nie zawsze wymaga wymiennika dobranego dokładnie na 20 kW, a pompa ciepła o tej samej mocy może pracować na zupełnie innych temperaturach.
Projektant lub instalator powinien znać między innymi zapotrzebowanie cieplne budynku, temperatury zasilania i powrotu, przepływy, rodzaj medium oraz dopuszczalny spadek ciśnienia. Dopiero na tej podstawie można określić liczbę płyt, powierzchnię wymiany i średnice przyłączy.
Temperatura to nie wszystko
Wymiennik może być gorący w dotyku, a mimo to nie zapewniać odpowiedniej mocy. Przyczyną bywa zbyt mały przepływ po jednej stronie, zapowietrzenie, zabrudzenie kanałów albo źle ustawiona pompa. Woda musi nie tylko mieć wysoką temperaturę, ale też przepływać przez urządzenie w odpowiedniej ilości.
W ogrzewaniu podłogowym często potrzebna jest niższa temperatura niż w klasycznym obiegu grzejnikowym. Wymiennik może pomóc rozdzielić te układy, ale sam nie zastąpi zaworu mieszającego ani właściwej regulacji. Temperaturę trzeba dopasować do odbiorników, a nie tylko do możliwości kotła.
Przeczytaj również: Jak pomalować grzejnik, żeby farba się nie łuszczyła?
Dlaczego przeciwprąd ma znaczenie
W przepływie przeciwprądowym różnica temperatur utrzymuje się na większej długości wymiennika. Dzięki temu urządzenie może przekazać więcej energii przy podobnej powierzchni. To jeden z powodów, dla których prawidłowe podłączenie króćców ma tak duże znaczenie.
Odwrócenie zasilania i powrotu nie zawsze spowoduje natychmiastową awarię, ale może wyraźnie pogorszyć pracę. Objawem bywają nierówne temperatury, większe zużycie energii i spadek wydajności mimo pozornie poprawnych parametrów źródła.
Najczęstsze problemy i zasady konserwacji
Wymiennik zwykle nie psuje się nagle bez przyczyny. Najczęściej wcześniej pojawia się słabsze grzanie, rosnąca różnica temperatur, hałas pompy albo większy spadek ciśnienia. Takie sygnały warto potraktować poważnie, zamiast od razu podnosić temperaturę na kotle.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Wymiennik jest gorący, a odbiorniki słabo grzeją | Zbyt mały przepływ lub zapowietrzenie | Pompa, odpowietrzenie, filtry i zawory |
| Rosnący spadek ciśnienia | Zabrudzone kanały lub filtr siatkowy | Filtr przed wymiennikiem i stan instalacji |
| Stopniowy spadek mocy | Kamień, korozja lub osad magnetyczny | Jakość wody i możliwość czyszczenia |
| Wycieki przy połączeniach | Uszkodzona uszczelka, korozja lub naprężenia rur | Połączenia i dopuszczalne ciśnienie pracy |
Wymienniki lutowane czyści się chemicznie po odłączeniu od instalacji, natomiast modele skręcane można otworzyć i umyć zgodnie z dokumentacją producenta. Nie zalecam samodzielnego rozbierania urządzenia znajdującego się pod ciśnieniem. Najpierw trzeba wyłączyć źródło ciepła, schłodzić układ, zamknąć zawory i bezpiecznie spuścić ciśnienie.
Z mojego punktu widzenia regularne czyszczenie filtrów daje większy efekt niż ciągłe zwiększanie temperatury zasilania. Podnoszenie temperatury maskuje problem tylko na krótko, a przy okazji zwiększa zużycie paliwa lub energii i może pogorszyć warunki pracy całego układu.
Jak podejść do wyboru wymiennika w domu
Najpierw trzeba określić, co dokładnie ma zostać rozdzielone. Inny dobór będzie potrzebny przy oddzieleniu sieci ciepłowniczej od instalacji budynku, inny przy połączeniu obiegu glikolowego z wodnym, a jeszcze inny przy przygotowaniu ciepłej wody użytkowej.
Przed zakupem warto zebrać dane z projektu albo istniejącej instalacji. Potrzebne są moc, temperatury zasilania i powrotu, przepływy, rodzaj medium, maksymalne ciśnienie oraz informacja o jakości wody. Bez tych danych wybór „na oko” może skończyć się zbyt małym urządzeniem lub niepotrzebnie dużymi oporami.
- Do czystych, małych i średnich obiegów najczęściej pasuje płytowy wymiennik lutowany.
- Do instalacji wymagającej okresowego otwierania lepszy będzie model skręcany.
- Przy wysokich parametrach i dużych przepływach warto rozważyć konstrukcję płaszczowo-rurową.
- Przy wodzie z dużą ilością osadów konieczne są filtracja i uzdatnianie, niezależnie od typu urządzenia.
Od właściwego przepływu zależy więcej niż od wysokiej temperatury
Wymiennik ciepła działa dzięki przepływowi dwóch mediów o różnych temperaturach. Energia przechodzi przez metalową przegrodę, a obiegi pozostają od siebie oddzielone. W centralnym ogrzewaniu najważniejsze są więc nie tylko temperatura, lecz także dobór powierzchni wymiany, kierunek przepływu, czystość kanałów i praca pomp.
Jeżeli instalacja jest poprawnie dobrana, wymiennik może skutecznie rozdzielić obiegi i zapewnić stabilne ogrzewanie. Gdy pojawiają się problemy, najpierw sprawdziłbym przepływ, filtry, odpowietrzenie i sposób podłączenia, dopiero później rozważałbym wymianę urządzenia. Dobrze dobrany i czysty wymiennik nie powinien być najsłabszym ogniwem instalacji, tylko jej cichym, przewidywalnym elementem.
