Gdy w domu pojawia się kocioł na drewno, węgiel albo starsza instalacja grzejnikowa, szybko pada pytanie, czym właściwie jest otwarty układ centralnego ogrzewania i czy nadal ma sens. To rozwiązanie proste, ale jego bezpieczeństwo zależy od kilku detali, przede wszystkim od naczynia wzbiorczego, rur zabezpieczających i prawidłowego poprowadzenia instalacji. Poniżej wyjaśniam, jak działa taki system, czym różni się od układu zamkniętego oraz kiedy modernizacja ma uzasadnienie.
Najważniejsze fakty o otwartym ogrzewaniu wodnym
- Otwarty układ CO ma kontakt z atmosferą przez otwarte naczynie wzbiorcze.
- Naczynie wzbiorcze przejmuje przyrost objętości wody podczas nagrzewania.
- System dobrze współpracuje z kotłami na paliwa stałe, ale nie jest domyślnym wyborem dla pompy ciepła czy kotła gazowego.
- Największe problemy to korozja, parowanie wody, ryzyko zamarznięcia i błędnie wykonane rury zabezpieczające.
- Połączenie obiegu otwartego z zamkniętym wymaga zwykle wymiennika ciepła lub odpowiedniego bufora.

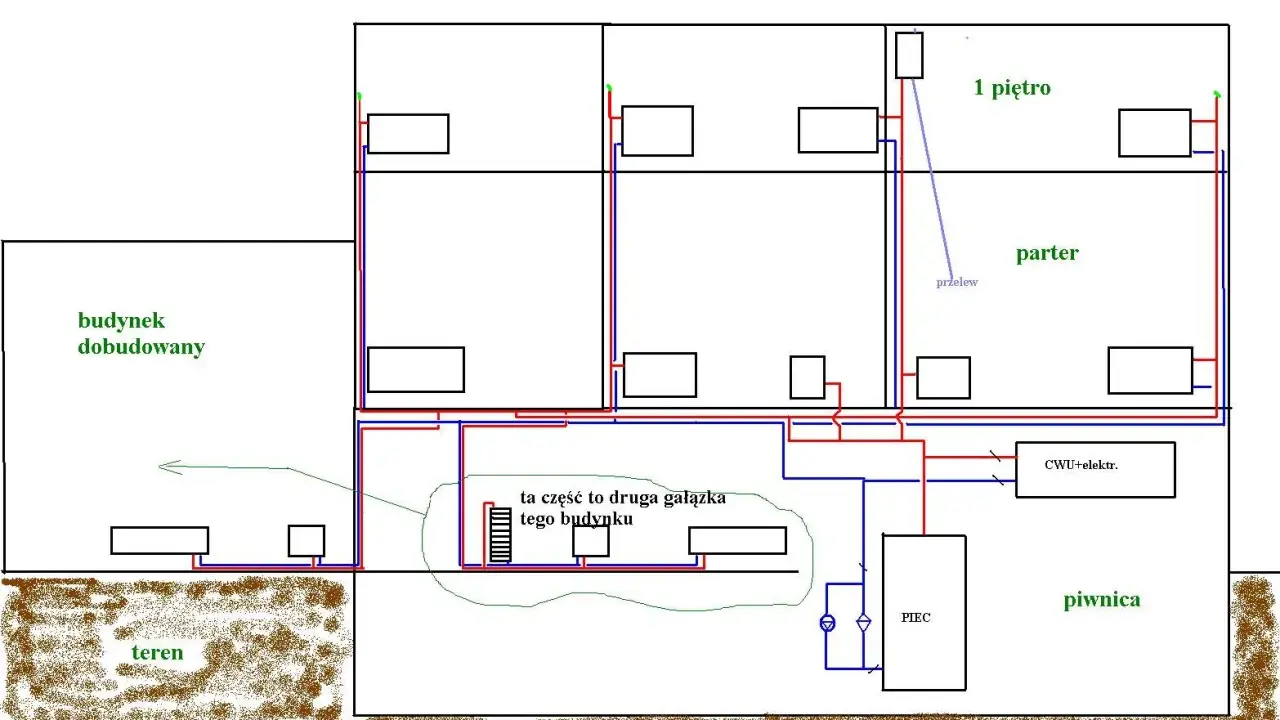

[search_image] schemat instalacji centralnego ogrzewania w układzie otwartym z naczyniem wzbiorczym
Co naprawdę oznacza otwarty układ centralnego ogrzewania
W otwartej instalacji c.o. woda grzewcza ma bezpośredni kontakt z powietrzem atmosferycznym. Zapewnia go otwarte naczynie wzbiorcze, zwykle umieszczone na poddaszu albo w najwyższym punkcie instalacji.
Nie oznacza to, że cała instalacja pracuje bez żadnego ciśnienia. W dolnych częściach układu występuje ciśnienie hydrostatyczne wynikające z wysokości słupa wody. Orientacyjnie każde 10 metrów wysokości odpowiada około 1 barowi. Najważniejsze jest jednak to, że instalacja nie jest szczelnie zamkniętym zbiornikiem, w którym wzrost temperatury może gwałtownie podnieść ciśnienie.
Woda zwiększa objętość podczas ogrzewania. Przy podgrzaniu jej mniej więcej z 10 do 90°C przyrost objętości wynosi około 3,5-4 procent. Naczynie wzbiorcze przyjmuje tę nadwyżkę, a po ostygnięciu woda może wrócić do obiegu.
Najprościej wyobrazić sobie ten system jako obieg z dodatkowym zbiornikiem bezpieczeństwa. Kocioł podgrzewa wodę, pompa albo grawitacja przesuwa ją do grzejników, a chłodniejsza woda wraca do źródła ciepła. Jeśli temperatura rośnie zbyt mocno, nadmiar objętości trafia do naczynia zamiast powodować niebezpieczny wzrost ciśnienia.
Jak działa naczynie wzbiorcze i z czego składa się instalacja
Samo naczynie nie wystarczy, jeśli zostało zamontowane w przypadkowym miejscu. Musi być połączone z instalacją odpowiednio poprowadzonymi przewodami, które pozwalają przejąć wzrost objętości wody i odprowadzić jej nadmiar.
Naczynie otwarte
Zbiornik powinien znajdować się powyżej najwyższego grzejnika lub najwyższego punktu obiegu. Dzięki temu instalacja ma właściwe zabezpieczenie i nie dochodzi do wypychania wody przez odpowietrzniki albo inne słabe punkty.
Naczynie montowane na nieogrzewanym strychu trzeba zabezpieczyć przed wychłodzeniem. Zamarznięta woda może zablokować przewód albo rozsadzić zbiornik. Izolacja pomaga, ale nie zastępuje prawidłowego montażu i kontroli w czasie silnych mrozów.
Rury zabezpieczające
W układzie znajdują się między innymi rura wzbiorcza, przelewowa oraz przewód odpowietrzający. Ich dokładne prowadzenie i średnice dobiera się do mocy źródła ciepła, pojemności instalacji i konkretnego schematu. Nie powinno się montować zaworu odcinającego na przewodzie, którego zadaniem jest zabezpieczenie kotła przed wzrostem ciśnienia.
To jeden z błędów, które budzą mój największy sprzeciw. Zawór zamknięty przez przypadek, na przykład podczas serwisu, może odciąć kocioł od naczynia. W razie przegrzania system traci wtedy podstawową drogę odprowadzenia nadmiaru wody i pary.
Przeczytaj również: Szum w grzejniku aluminiowym - skąd się bierze i co zrobić?
Pompa, grzejniki i odpowietrzenie
Otwarty system może działać grawitacyjnie albo z pompą obiegową. Obieg grawitacyjny jest możliwy wtedy, gdy instalacja ma odpowiednie średnice rur, spadki i różnicę wysokości. W praktyce wiele współczesnych modernizacji korzysta z pompy, ponieważ zapewnia ona szybsze i bardziej równomierne ogrzewanie pomieszczeń.
Pompa nie zmienia jednak otwartego systemu w zamknięty. O rodzaju instalacji nadal decyduje sposób zabezpieczenia i kontakt obiegu z atmosferą. Potrzebne są także odpowietrzniki, ponieważ powietrze dostaje się do wody łatwiej niż w układzie szczelnie zamkniętym.
Układ otwarty a zamknięty w praktycznym porównaniu
Oba rozwiązania mogą ogrzewać dom skutecznie, ale mają inne wymagania. Wybór nie powinien zależeć wyłącznie od przyzwyczajeń instalatora albo ceny pojedynczego elementu.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Zabezpieczenie | Otwarte naczynie wzbiorcze połączone z atmosferą | Naczynie przeponowe i zawór bezpieczeństwa |
| Typowe źródła ciepła | Kotły na drewno, węgiel, pellet oraz starsze kotły stałopalne | Kotły gazowe, olejowe, elektryczne i pompy ciepła |
| Kontakt wody z powietrzem | Stały lub okresowy | Brak bezpośredniego kontaktu w prawidłowo działającym układzie |
| Ryzyko korozji | Większe, zwłaszcza przy częstym dolewaniu wody | Zwykle mniejsze |
| Praca przy zaniku prądu | Możliwa grawitacyjnie, jeśli instalacja została tak zaprojektowana | Zwykle wymaga pompy i sprawnego zasilania awaryjnego |
| Straty i obsługa | Możliwe parowanie, uzupełnianie wody i wychładzanie naczynia | Stabilniejsze parametry, ale większe wymagania dotyczące kontroli ciśnienia |
W starszym domu z kotłem zasypowym otwarty obieg często pozostaje rozsądnym rozwiązaniem. Z kolei przy nowym kotle gazowym albo pompie ciepła producent zwykle przewiduje układ zamknięty i konkretne zabezpieczenia. Podłączenie urządzenia niezgodnie z instrukcją może oznaczać utratę gwarancji, a przede wszystkim pogorszyć bezpieczeństwo pracy.
Kiedy otwarty system ma sens, a kiedy lepiej go nie wybierać
Najwięcej sensu ma wtedy, gdy źródło ciepła może przekazywać energię jeszcze przez pewien czas po odcięciu prądu. Dotyczy to przede wszystkim kotłów na paliwa stałe, kominków z płaszczem wodnym i niektórych instalacji z buforem. Otwarty obieg daje wtedy prosty sposób na przyjęcie przyrostu objętości wody.
Trzeba jednak odróżnić możliwość pracy grawitacyjnej od samego faktu, że instalacja jest otwarta. Jeżeli rury są cienkie, mają nieprawidłowe spadki, a obieg wymaga pompy, przerwa w zasilaniu nadal może zatrzymać przepływ. W takim przypadku przydaje się zasilanie awaryjne pompy, właściwie dobrany bufor albo dodatkowy układ odprowadzania nadmiaru ciepła.
Otwarty system nie jest zwykle najlepszym wyborem dla pompy ciepła. Takie urządzenia pracują efektywnie przy stabilnych parametrach, niskich temperaturach zasilania i ograniczonym dostępie tlenu do wody. W tym zastosowaniu częściej stosuje się szczelny układ zamknięty z naczyniem przeponowym, filtracją i odpowiednim odpowietrzeniem.
Jeżeli w jednym domu ma pracować kocioł na paliwo stałe oraz instalacja zamknięta, nie należy łączyć ich rurami bez analizy całego układu. Często wykorzystuje się wymiennik płytowy, który rozdziela dwa obiegi hydrauliczne, albo bufor ciepła z odpowiednimi zabezpieczeniami. Konkretne rozwiązanie zależy od mocy kotła, temperatur roboczych i projektu instalacji.
Najczęstsze błędy w otwartej instalacji c.o.
W praktyce problemy rzadko wynikają z samej idei układu otwartego. Zwykle winny jest szczegół, który podczas remontu uznano za mało istotny.
- Za nisko zamontowane naczynie może powodować zapowietrzanie najwyższych grzejników i niestabilną pracę.
- Brak izolacji zbiornika na zimnym poddaszu zwiększa straty ciepła i ryzyko zamarznięcia.
- Zamknięty lub zwężony przewód zabezpieczający ogranicza możliwość odprowadzenia nadmiaru wody.
- Częste dolewanie świeżej wody dostarcza tlen i minerały, które przyspieszają korozję oraz odkładanie kamienia.
- Nieprzemyślana praca pompy może powodować hałas, kawitację, nierówne grzanie albo zasysanie powietrza.
- Połączenie z urządzeniem przeznaczonym do układu zamkniętego bez sprawdzenia instrukcji może być niebezpieczne.
Poziom wody w naczyniu trzeba kontrolować szczególnie na początku sezonu grzewczego i po większych pracach serwisowych. Jeśli ubytek pojawia się regularnie, nie traktowałbym go jako normalnej cechy instalacji. Może oznaczać nieszczelność, gotowanie wody, problem z przelewem albo źle dobraną temperaturę pracy.
Niepokojące są także odgłosy bulgotania, mokre ślady przy naczyniu, rdza w wodzie, częste zapowietrzanie grzejników i wyraźne różnice temperatur między pomieszczeniami. W takich sytuacjach samo odpowietrzenie grzejników zwykle usuwa tylko objaw.
Jak rozsądnie ocenić instalację przed modernizacją
Przed wymianą kotła warto spisać podstawowe informacje. Potrzebne będą między innymi moc obecnego źródła ciepła, rodzaj paliwa, pojemność instalacji, lokalizacja naczynia, średnice głównych rur oraz informacja, czy system może pracować bez pompy.
Dobry przegląd powinien odpowiedzieć na trzy pytania. Czy naczynie znajduje się wystarczająco wysoko, czy przewody zabezpieczające są drożne oraz czy nowe źródło ciepła jest dopuszczone do pracy w takim układzie. Dopiero potem można ocenić, czy wystarczy wymiana pojedynczych elementów, czy potrzebna jest przebudowa całego obiegu.
Przy prostym remoncie starego domu pozostawienie układu otwartego może być tańsze i mniej kłopotliwe niż pełna zmiana instalacji. Trzeba jednak uwzględnić stan rur, grzejników i naczynia. Wymiana kotła bez sprawdzenia reszty systemu często kończy się nierównym grzaniem, korozją albo problemami z gwarancją.
Moja praktyczna zasada jest prosta: najpierw dopasowuję typ instalacji do źródła ciepła, a dopiero później dobieram pompę, armaturę i automatykę. Odwrotna kolejność prowadzi do kosztownych kompromisów, których nie widać podczas samego montażu, ale szybko wychodzą w sezonie grzewczym.
Co sprawdzić zanim otwarty układ zacznie pracować
Otwarty system centralnego ogrzewania może działać bezpiecznie przez wiele lat, pod warunkiem że jego najważniejsze elementy są właściwie dobrane i drożne. Szczególnej uwagi wymagają naczynie wzbiorcze, rury zabezpieczające, ochrona przed zamarzaniem oraz zgodność kotła z rodzajem instalacji.
Jeżeli system często traci wodę, zapowietrza się albo nie radzi sobie z odbiorem ciepła po wyłączeniu pompy, nie warto poprzestawać na doraźnym dolewaniu i regulacji zaworów. Bezpieczeństwo zależy od całego schematu instalacji, dlatego przy modernizacji najlepiej zlecić ocenę osobie, która sprawdzi zarówno źródło ciepła, jak i drogę przepływu wody.
