Po modernizacji kotłowni grzejniki mogą nadal pracować nierówno, a temperatura powrotu do kotła pozostawać zbyt niska. Często winne nie jest samo ustawienie zaworu, lecz miejsce pompy obiegowej. Wyjaśniam, kiedy pompę montuje się za zaworem czterodrogowym, kiedy przed nim, jak rozpoznać właściwy obieg i jakie błędy najczęściej psują działanie instalacji CO.
O miejscu pompy decyduje obieg, który ma ona obsługiwać
- Pompa obiegu grzewczego zwykle znajduje się za zaworem, po stronie zmieszanej.
- Pompa kotłowa może być zamontowana przed zaworem, jeśli obsługuje krótki obieg kotła.
- Zawór 4-drogowy jednocześnie reguluje temperaturę instalacji i pomaga chronić powrót kotła.
- Przy kotłach na paliwo stałe często trzeba utrzymywać powrót na poziomie około 55-60°C, ale decyduje instrukcja urządzenia.
- Nie wolno oceniać układu wyłącznie po słowach „przed” i „za”. Trzeba sprawdzić kierunek przepływu oraz funkcję pompy.
W typowym obiegu CO pompa trafia za zawór
W zwykłej instalacji grzejnikowej najczęściej montuję pompę obiegową za zaworem czterodrogowym, na zasilaniu obiegu grzewczego. Pompa tłoczy wtedy wodę już wymieszaną, czyli o temperaturze dobranej dla grzejników albo podłogówki.
Takie rozwiązanie ułatwia regulację. Zawór miesza gorącą wodę z kotła z chłodniejszym powrotem z instalacji, a pompa rozprowadza gotową mieszankę do odbiorników. Dzięki temu temperatura zasilania jest bardziej stabilna, a zawór nie musi pracować przeciwko przypadkowemu przepływowi wywołanemu przez pompę.
Trzeba jednak uważać na uproszczenie, że pompa zawsze ma być „za zaworem” w sensie fizycznego położenia na rurze. Zawór 4-drogowy ma cztery króćce, dlatego najpierw trzeba rozpoznać zasilanie kotła, powrót do kotła, zasilanie instalacji i powrót z instalacji. Dopiero wtedy można wskazać właściwe miejsce pompy.
Co oznacza strona zmieszana
Strona zmieszana to część instalacji, do której trafia woda po połączeniu gorącego zasilania z chłodniejszym powrotem. Właśnie tam znajduje się zwykle pompa obsługująca grzejniki lub rozdzielacz ogrzewania podłogowego.

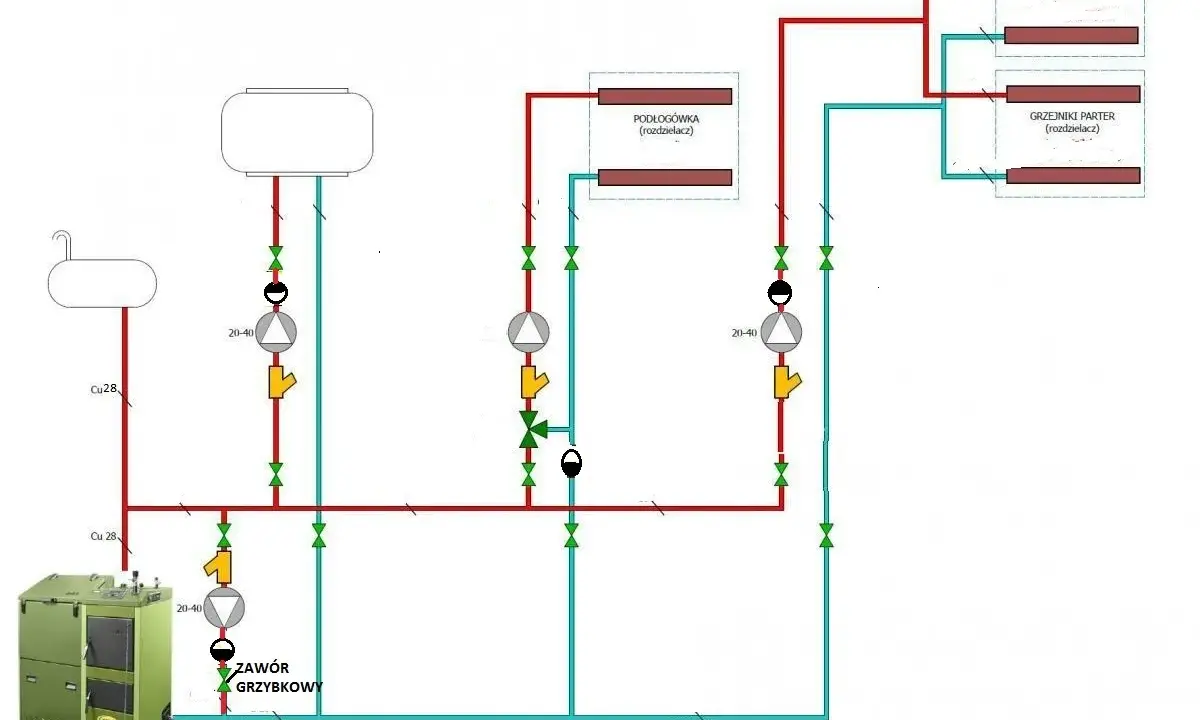

Jeżeli pompa zasila kilka obiegów, na przykład grzejniki i podłogówkę, układ może wymagać sprzęgła hydraulicznego, rozdzielacza albo osobnych grup pompowych. W takim przypadku miejsce jednej pompy nie opisuje całej instalacji. Każdy obieg może mieć własną pompę i własny sposób regulacji.
Miejsce pompy decyduje o ochronie powrotu kotła
Zawór czterodrogowy nie służy wyłącznie do obniżania temperatury wody płynącej do grzejników. W kotłach na paliwo stałe jego ważnym zadaniem jest także podgrzewanie wody wracającej do wymiennika. Zbyt zimny powrót sprzyja wykraplaniu wilgoci, osadzaniu zanieczyszczeń i korozji niskotemperaturowej.
Przy kotle pracującym na przykład z temperaturą zasilania 70°C powrót na poziomie 35-45°C może być sygnałem problemu. Nie oznacza to automatycznie, że uszkodzony jest zawór. Przyczyną bywa źle podłączony króciec, zbyt duży przepływ po stronie instalacji, niewłaściwa praca siłownika albo pompa obsługująca nie ten obieg, do którego została dobrana.
Jedna pompa w prostej instalacji
Jeśli instalacja ma jeden główny obieg i jedną pompę, najczęściej wybiera się wariant z pompą po stronie instalacji, za zaworem. Zawór może wtedy ograniczać ilość gorącej wody kierowanej do grzejników, a jednocześnie domieszać ją do powrotu kotła.
To rozwiązanie sprawdza się szczególnie wtedy, gdy zawór ma utrzymywać niższą temperaturę zasilania obiegu niż temperatura pracy kotła. Dla podłogówki może to być przykładowo 30-40°C, podczas gdy kocioł pracuje znacznie wyżej. Pompa rozprowadza wtedy wodę o temperaturze bezpiecznej dla danego obiegu.
Dodatkowa pompa kotłowa

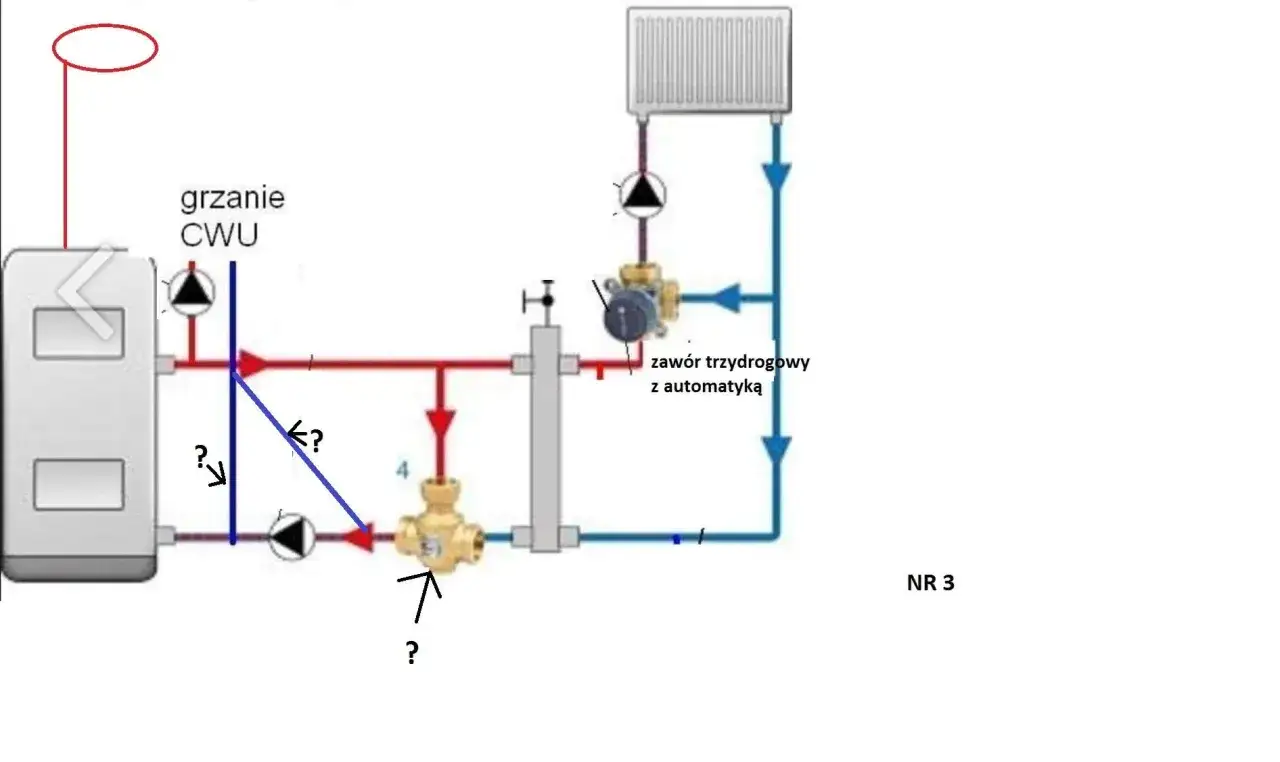

Pompa przed zaworem ma uzasadnienie wtedy, gdy obsługuje osobny, krótki obieg kotłowy. Jej zadaniem jest szybkie wymuszenie przepływu między kotłem a zaworem, aby po rozruchu podnieść temperaturę powrotu bez czekania, aż cały budynek się nagrzeje.
W takim układzie zwykle występuje również druga pompa po stronie instalacji. Pierwsza pilnuje przepływu przez kocioł, druga zasila grzejniki lub podłogówkę. Producent AFRISO pokazuje właśnie wariant z dodatkową pompą w obiegu kotła jako rozwiązanie pozwalające szybciej podnieść temperaturę powrotu podczas rozruchu.
Dwie pompy wymagają jednak właściwego zbilansowania. Potrzebne mogą być zawory zwrotne, odpowiednie nastawy pomp oraz prawidłowo dobrane średnice rur. Bez tego woda może płynąć na skróty przez niepracującą pompę albo jeden obieg może zabierać przepływ drugiemu.
Pompa przed zaworem ma sens w konkretnym układzie
Nie traktuję montażu pompy przed zaworem jako błędu samego w sobie. Błędem jest raczej zastosowanie takiego wariantu bez określenia, czy pompa ma zasilać instalację, czy tylko obieg kotłowy.
| Funkcja pompy | Typowe miejsce | Kiedy rozwiązanie ma sens | Na co uważać |
|---|---|---|---|
| Pompa obiegu grzewczego | Za zaworem, po stronie instalacji | Jeden obieg grzejnikowy lub obieg mieszany regulowany zaworem | Dobór wydajności, kierunek przepływu i temperatura zasilania |
| Pompa kotłowa | Przed zaworem, w krótkim obiegu kotła | Ochrona powrotu i szybkie nagrzewanie kotła | Współpraca z drugą pompą, zawory zwrotne i sterowanie |
| Jedyna pompa przed zaworem | Po stronie kotła | Tylko w konkretnym, sprawdzonym schemacie hydraulicznym | Ryzyko złego mieszania, zimnego powrotu i niestabilnej regulacji |
Najwięcej problemów widzę w instalacjach, w których jedna pompa została przesunięta przed zawór „bo tak było łatwiej poprowadzić rury”. Sama zmiana położenia bez przeliczenia przepływów nie poprawia ochrony kotła. Czasem wręcz powoduje, że pompa wymusza obieg, którego zawór nie jest w stanie prawidłowo kontrolować.
W rozbudowanej kotłowni z buforem, sprzęgłem lub kilkoma strefami odpowiedź może być inna niż w prostym układzie z jednym obiegiem. Decyzję trzeba oprzeć na schemacie producenta kotła i zaworu, a nie na zasadzie powtarzanej bez znajomości konkretnej instalacji.
Jak rozpoznać błąd montażu po pracy instalacji
Pierwszym sygnałem problemu są duże różnice temperatur. Po rozgrzaniu kotła warto zmierzyć temperaturę zasilania kotła, powrotu kotła, zasilania instalacji za zaworem oraz powrotu z instalacji. Cztery odczyty często pokazują więcej niż samo obserwowanie położenia pokrętła.
Niepokojąca jest sytuacja, w której obrót zaworu w stronę zmniejszenia temperatury zasilania powoduje jej wzrost albo jednocześnie obniża temperaturę powrotu kotła. Może to oznaczać zamienione króćce, odwrotnie założony siłownik lub niezgodny kierunek obrotu.
Objawy złego ustawienia pompy
- Grzejniki raz są bardzo gorące, a raz letnie, mimo stałej nastawy zaworu.
- Powrót do kotła długo nie osiąga temperatury wymaganej przez producenta.
- Pompa pracuje głośno, pojawia się szum lub odgłosy przelewania.
- Jeden obieg grzeje dobrze, a drugi pozostaje niedogrzany.
- Po wyłączeniu jednej pompy woda nadal krąży przez jej obieg.
Przy dwóch pompach szczególnie ważne są zawory zwrotne. Ich brak może powodować przepływ przez wyłączoną pompę albo niekontrolowane mieszanie wody. W efekcie sterownik zmienia położenie zaworu, ale temperatura reaguje z opóźnieniem lub w przeciwną stronę.
Przeczytaj również: Pompa obiegowa czy cyrkulacyjna? Różnice i dobór
Co sprawdzić przed zmianą instalacji
- Odczytać oznaczenia króćców i strzałki na zaworze.
- Ustalić, którą pompę obsługuje dany odcinek instalacji.
- Sprawdzić temperaturę zasilania i powrotu przy różnych ustawieniach zaworu.
- Zweryfikować, czy pompa ma właściwy kierunek przepływu.
- Porównać układ z instrukcją kotła, zaworu i sterownika.
Nie zaczynałbym od wymiany pompy na mocniejszą. Zbyt duża wydajność może tylko pogorszyć mieszanie i zwiększyć hałas. Dla orientacyjnego doboru przepływu przyjmuje się zależność Q około 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc obiegu w kW, a ΔT różnicę temperatur zasilania i powrotu.
Zanim przestawisz pompę, rozrysuj cztery króćce zaworu
W typowej instalacji CO pompa zasilająca grzejniki lub podłogówkę powinna pracować za zaworem czterodrogowym, po stronie zmieszanej. Pompa przed zaworem jest prawidłowa głównie wtedy, gdy tworzy osobny obieg kotłowy i współpracuje z drugą pompą po stronie instalacji.
Nie przenosiłbym tej zasady bezpośrednio na każdy rodzaj źródła ciepła. Kocioł kondensacyjny, pompa ciepła, bufor i kocioł na paliwo stałe mają inne wymagania dotyczące temperatury powrotu oraz przepływu. Ostateczny układ powinien wynikać z dokumentacji urządzeń i rzeczywistych pomiarów.
Jeśli po montażu zaworu temperatura powrotu jest zbyt niska, instalacja hałasuje albo regulacja reaguje odwrotnie, nie wystarczy przekręcić pokrętła. Najpierw trzeba sprawdzić kierunek przepływu, funkcję pompy, połączenie króćców i nastawy automatyki. Dopiero wtedy można bezpiecznie ocenić, czy pompa powinna znaleźć się przed zaworem, czy za nim.
