Po wymianie kotła albo przebudowie kotłowni wiele problemów zaczyna się od pozornie prostego elementu: zawór jest zamontowany, ale instalacja grzeje nierówno, powrót do kotła pozostaje zbyt zimny, a siłownik obraca się w niewłaściwą stronę. W tym artykule pokazuję, jak czytać schemat podłączenia zaworu czterodrogowego w centralnym ogrzewaniu, gdzie poprowadzić zasilanie i powrót, jak podłączyć pompę oraz na co uważać przy sterowaniu elektrycznym.
Najważniejsze zasady prawidłowego podłączenia zaworu czterodrogowego
- Cztery króćce łączą kocioł z obiegiem grzewczym i umożliwiają mieszanie wody.
- Gorący powrót do kotła chroni wymiennik przed kondensacją, korozją i szokiem termicznym.
- Pompa obiegowa musi pracować w obiegu przewidzianym przez konkretny schemat, a nie przypadkowo przed lub za zaworem.
- Siłownik 3-punktowy wymaga zgodności z regulatorem, napięciem oraz kierunkiem obrotu.
- Oznaczenia króćców mogą różnić się między producentami, dlatego zawsze trzeba sprawdzić instrukcję danego modelu.
Jak działa zawór czterodrogowy w instalacji centralnego ogrzewania

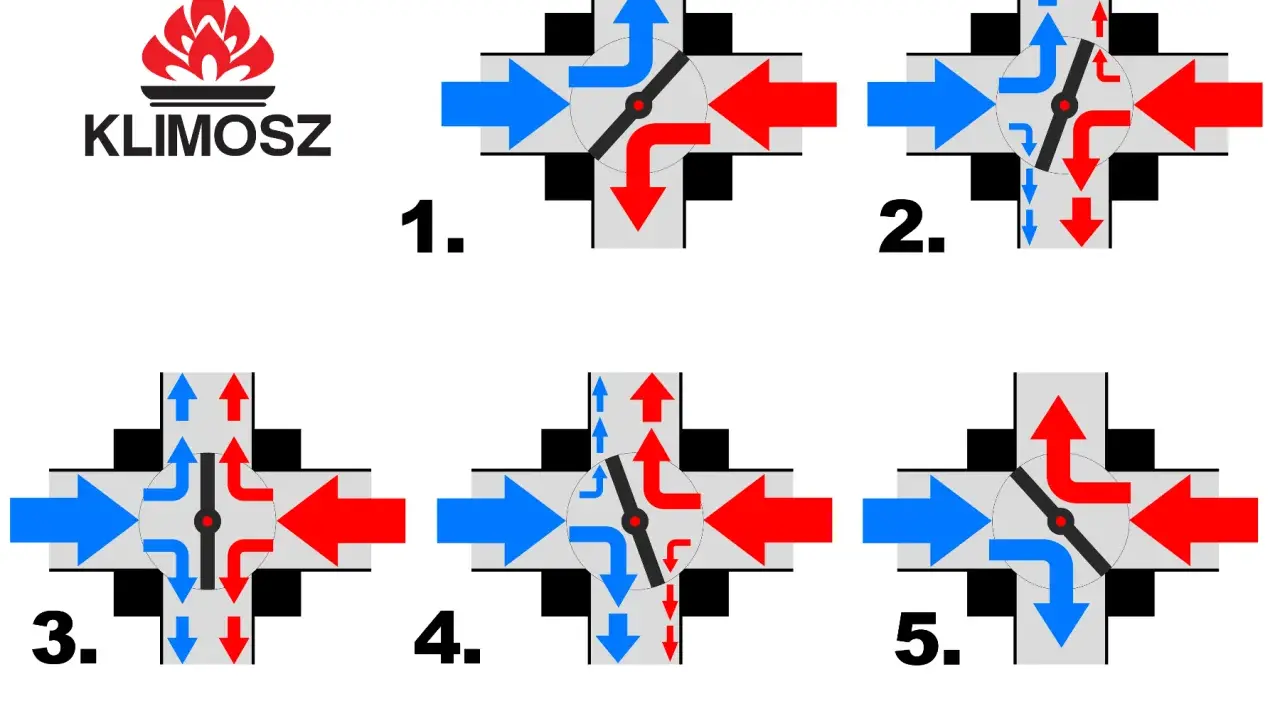

Zawór czterodrogowy ma cztery przyłącza i obrotowy element regulacyjny. Łączy stronę kotła ze stroną instalacji, a przez zmianę położenia kieruje część gorącej wody na grzejniki oraz część z powrotem do kotła. Dzięki temu można jednocześnie obniżyć temperaturę zasilania instalacji i podnieść temperaturę wody wracającej do źródła ciepła.
W praktyce jest to szczególnie przydatne przy kotłach na paliwo stałe, które nie powinny długo pracować z tak zwanym zimnym powrotem. Zbyt niska temperatura powrotu może sprzyjać wykraplaniu wilgoci, osadzaniu się zanieczyszczeń i korozji. Konkretna wartość minimalna zależy od kotła, ale w wielu instrukcjach spotyka się poziom 55°C.
Nie traktowałbym jednak zaworu czterodrogowego jako uniwersalnego dodatku do każdego kotła. W kotle kondensacyjnym podnoszenie temperatury powrotu może ograniczyć zjawisko kondensacji, dlatego taki układ ma sens tylko wtedy, gdy wynika z projektu i wymagań producenta.
Cztery króćce i ich funkcje
| Przyłącze | Co do niego podłączamy | Rola w układzie |
|---|---|---|
| Zasilanie kotła | Gorącą wodę wychodzącą ze źródła ciepła | Doprowadza energię do zaworu |
| Zasilanie instalacji | Przewód do grzejników lub rozdzielacza | Odbiera wodę o temperaturze ustalonej przez mieszanie |
| Powrót instalacji | Chłodniejszą wodę z grzejników | Dostarcza wodę powrotną do mieszania |
| Powrót kotła | Przewód wracający do kotła | Odbiera podgrzaną wodę powrotną |
Największy błąd na tym etapie polega na kierowaniu się wyłącznie położeniem pokrętła albo kolorem rur. Oznaczenia na korpusie zaworu są ważniejsze niż to, czy króciec znajduje się po lewej, czy po prawej stronie. Ten sam model można zamontować w różnych orientacjach, a wtedy skala i kierunek obrotu muszą odpowiadać rzeczywistemu układowi.

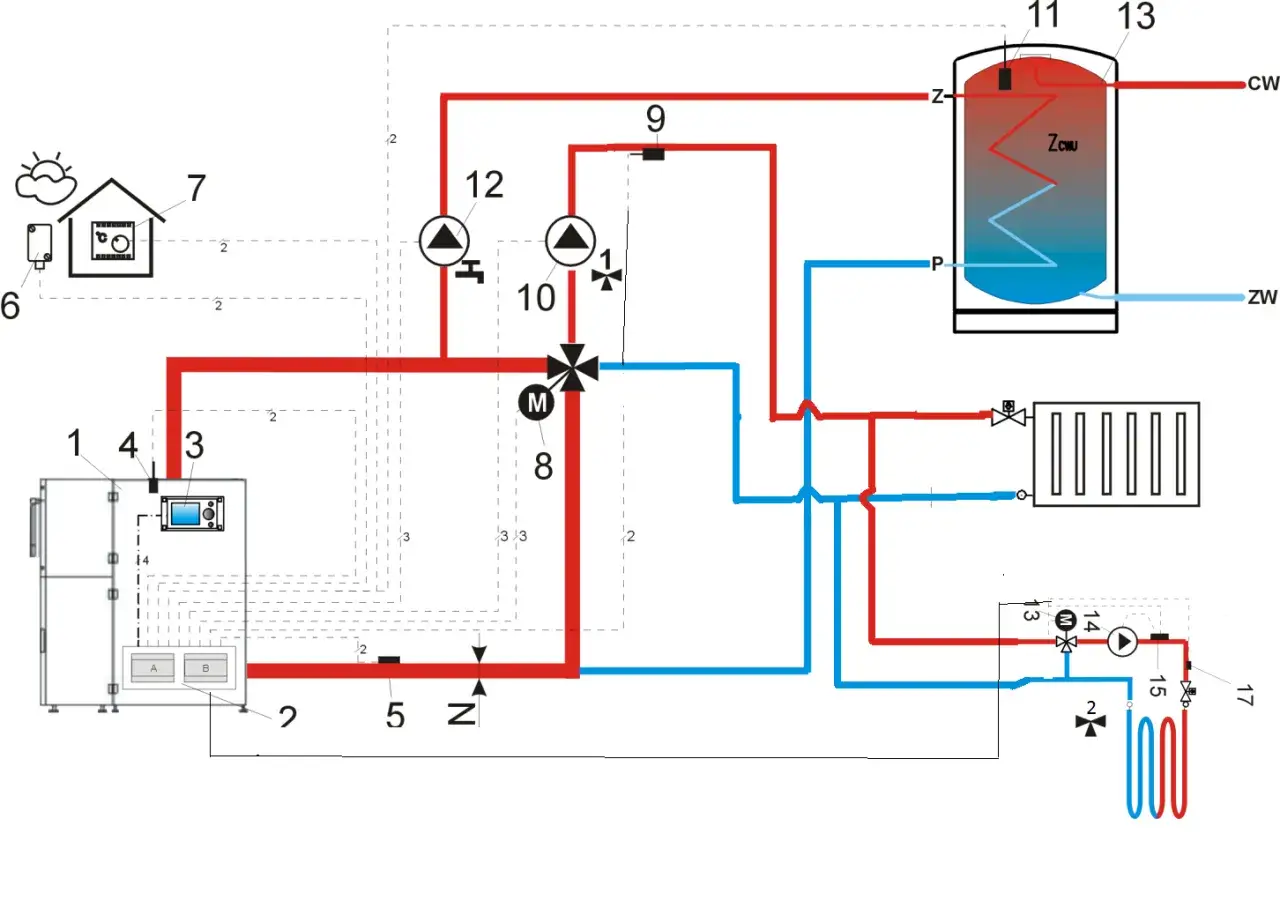

Podstawowy schemat hydrauliczny z zaworem 4D
Najprostszy układ można opisać tak: zasilanie kotła trafia do jednego króćca zaworu, powrót z instalacji do drugiego, a pozostałe dwa króćce prowadzą odpowiednio do obiegu grzewczego i z powrotem do kotła. Zawór nie zastępuje pompy, naczynia wzbiorczego ani zabezpieczeń. On tylko reguluje proporcje przepływu między tymi obiegami.
ZASILANIE INSTALACJI
|
v
+-------------+
ZASILANIE | | POWRÓT
Z KOTŁA -----> | ZAWÓR 4D | ----> Z KOTŁA
| |
+-------------+
^
|
POWRÓT Z INSTALACJI
W typowej instalacji grzejnikowej pompa obiegu c.o. znajduje się po stronie instalacji, za zaworem, i tłoczy wodę do odbiorników. W układach z kotłem na paliwo stałe może być potrzebna także pompa kotłowa albo osobny obieg kotłowy. Nie ma jednej pozycji pompy dobrej dla każdego układu, ponieważ znaczenie ma rodzaj kotła, układ otwarty lub zamknięty, opory przepływu i sposób zabezpieczenia źródła.
Gdzie zamontować filtr, termometry i zawory odcinające
Przed pompą warto przewidzieć filtr siatkowy, a przy urządzeniach wymagających serwisu także zawory odcinające. Termometr na zasilaniu instalacji pokazuje temperaturę, którą rzeczywiście otrzymują grzejniki, natomiast termometr na powrocie pozwala ocenić, czy zawór skutecznie chroni kocioł.
W dobrze wykonanej kotłowni zostawiam również dostęp do siłownika, pokrętła i śrubunków. Zawór schowany za rurami może działać poprawnie przez kilka miesięcy, ale później każda regulacja lub wymiana napędu staje się niepotrzebnie kosztowna.
Układ otwarty i zamknięty
Sam zawór czterodrogowy nie decyduje o tym, czy instalacja jest otwarta, czy zamknięta. Za bezpieczeństwo odpowiada cały układ, w tym naczynie wzbiorcze, zawór bezpieczeństwa, odpowietrzenie oraz zabezpieczenie przed przegrzaniem.
Przy kotle na paliwo stałe trzeba szczególnie dokładnie sprawdzić wymagania producenta. W niektórych rozwiązaniach stosuje się układ otwarty, w innych zamknięty z dodatkowymi zabezpieczeniami. Nie wolno zamykać ani przypadkowo odcinać rur bezpieczeństwa w układzie, który wymaga swobodnego odprowadzenia nadmiaru ciśnienia.
Jak podłączyć siłownik i sterowanie zaworem
Ręczne pokrętło wystarcza w małej, prostej instalacji, ale w codziennej eksploatacji wygodniejsze jest sterowanie automatyczne. Najczęściej wykorzystuje się siłownik 3-punktowy, który otrzymuje z regulatora polecenie obrotu w jedną albo drugą stronę. Zwykle ma przewód wspólny oraz dwa przewody kierunkowe, lecz kolory żył i oznaczenia zacisków nie są uniwersalne.
| Element sterowania | Znaczenie |
|---|---|
| Przewód wspólny | Punkt odniesienia dla zasilania siłownika |
| Kierunek otwierania | Obrót zaworu zwiększający udział gorącej wody w zasilaniu instalacji |
| Kierunek zamykania | Obrót zaworu ograniczający dopływ gorącej wody do obiegu |
| Czujnik temperatury | Mierzy temperaturę zasilania, powrotu albo zewnętrzną, zależnie od regulatora |
Przed podłączeniem trzeba sprawdzić trzy rzeczy: napięcie siłownika, sposób sterowania regulatora oraz czas pełnego obrotu. Na rynku występują napędy na 230 V AC, 24 V AC i inne napięcia sterujące. Podłączenie niewłaściwego modelu może uszkodzić regulator albo sam napęd.
Po podaniu zasilania sprawdzam, czy ruch w kierunku „otwierania” faktycznie zwiększa temperaturę zasilania instalacji. Jeżeli regulator żąda otwarcia, a zawór się zamyka, nie wystarczy przestawić pokrętła. Trzeba skorygować kierunek pracy zgodnie z instrukcją siłownika lub zamienić przewody kierunkowe wyłącznie po odłączeniu zasilania i zgodnie z dokumentacją.
Prace przy obwodzie 230 V powinien wykonywać elektryk lub instalator z odpowiednimi kwalifikacjami. Przed podłączeniem należy odłączyć zasilanie i sprawdzić brak napięcia. Schemat producenta ma pierwszeństwo przed ogólnym opisem, ponieważ różne siłowniki mogą mieć inne zaciski, styki pomocnicze i logikę sterowania.
Ustawienie zaworu i pierwsze uruchomienie
Po stronie hydraulicznej zawór ustawia się tak, aby przy rozruchu nie wysłać od razu maksymalnie gorącej wody do całej instalacji. Początkowa pozycja pośrednia, często około 50% otwarcia, jest tylko punktem startowym. Nie należy traktować jej jako stałej nastawy dla każdego kotła.
Podczas uruchomienia obserwuję temperaturę zasilania kotła, powrotu do kotła i zasilania grzejników. Po ustabilizowaniu pracy korekta powinna być niewielka i wykonywana stopniowo. Jeżeli temperatura powrotu nadal jest za niska, trzeba sprawdzić nie tylko ustawienie zaworu, ale też przepływ, wydajność pompy, zapowietrzenie i drożność filtra.
Przeczytaj również: Pompa obiegowa czy cyrkulacyjna? Różnice i dobór
Prosty test po montażu
- Odpowietrz instalację i uzupełnij wodę do właściwego ciśnienia.
- Sprawdź szczelność wszystkich połączeń przy zimnym oraz rozgrzanym układzie.
- Porównaj wskazania termometrów na zasilaniu i powrocie.
- Uruchom pompę na odpowiednim biegu i sprawdź, czy wszystkie odbiorniki otrzymują przepływ.
- Przetestuj ręcznie oba kierunki ruchu siłownika.
- Włącz automatykę i sprawdź reakcję na zmianę temperatury zadanej.
Jeżeli zawór reaguje z dużym opóźnieniem, przyczyną może być długi czas obrotu napędu, a nie awaria. Z kolei szybkie wahania temperatury często wskazują na źle dobraną regulację, zbyt duży siłownik albo brak prawidłowego pomiaru temperatury.
Najczęstsze błędy w schemacie podłączenia
Najbardziej kłopotliwa pomyłka to zamiana strony kotła ze stroną instalacji. Zawór może wtedy obracać się i pozornie działać, ale zamiast chronić powrót będzie kierował wodę w niewłaściwy sposób. Objawami są zimny powrót, przegrzewanie obiegu albo brak stabilizacji temperatury.
- Brak pompy w obiegu, który wymaga wymuszonego przepływu.
- Pompa zamontowana odwrotnie względem strzałki przepływu.
- Brak filtra przed pompą lub zaworem, przez co zanieczyszczenia utrudniają obrót grzyba.
- Nieprawidłowa skala na pokrętle po zmianie orientacji zaworu.
- Za mały zawór w stosunku do przepływu, co powoduje duże opory i hałas.
- Za duży zawór, który utrudnia precyzyjną regulację przy małym przepływie.
- Brak zabezpieczeń kotła, ponieważ zawór mieszający nie jest zaworem bezpieczeństwa.
- Podłączenie siłownika bez sprawdzenia napięcia i sposobu sterowania.
Dobór średnicy nie powinien opierać się wyłącznie na średnicy istniejącej rury. Pomocny jest przepływ obliczony z mocy i różnicy temperatur. Dla wody można orientacyjnie przyjąć wzór Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc w kW, a ΔT różnicę temperatur w °C. Ostateczny dobór uwzględnia jeszcze współczynnik Kvs zaworu i opory całej instalacji.
Kiedy zawór czterodrogowy ma sens, a kiedy lepiej wybrać inne rozwiązanie
Zawór 4D dobrze sprawdza się tam, gdzie jednocześnie potrzebna jest regulacja temperatury instalacji i ochrona powrotu kotła. To częsty wybór dla kotłów stałopalnych oraz układów grzejnikowych o zmiennym zapotrzebowaniu na ciepło.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Zawór czterodrogowy | Ochrona powrotu i regulacja obiegu grzejnikowego | Wymaga poprawnego schematu i dobrej regulacji |
| Zawór trójdrogowy mieszający | Ograniczanie temperatury jednego obiegu, np. podłogówki | Nie zawsze zapewnia taką samą ochronę powrotu kotła |
| Zawór termostatyczny ochrony powrotu | Prosta, stałotemperaturowa ochrona źródła ciepła | Mniejsza możliwość regulacji temperatury instalacji |
| Sprzęgło i grupy pompowe | Wiele obiegów o różnych temperaturach | Wyższy koszt i większa złożoność kotłowni |
Przy ogrzewaniu podłogowym nie wystarczy wstawić dowolnego zaworu 4D w główną rurę. Potrzebny jest właściwie zaprojektowany obieg mieszający z pompą, ograniczeniem temperatury i zabezpieczeniem przed przegrzaniem. Z kolei przy kilku obiegach grzewczych lepszym rozwiązaniem może być sprzęgło hydrauliczne lub bufor, ponieważ pojedynczy zawór nie rozwiąże problemu różnych przepływów.
Co sprawdzić przed zamknięciem kotłowni
Dobry schemat podłączenia zaworu czterodrogowego powinien być czytelny także po latach. Na rurach warto oznaczyć zasilanie i powrót, a na regulatorze opisać przewody oraz czujniki. Taka drobna czynność bardzo ułatwia późniejszy serwis.
Przed pierwszym sezonem grzewczym sprawdziłbym przede wszystkim zgodność króćców z instrukcją, kierunek przepływu, działanie pompy, temperaturę powrotu i reakcję siłownika. Jeśli którykolwiek z tych punktów budzi wątpliwość, lepiej zatrzymać uruchomienie i skonsultować układ z instalatorem. W instalacji centralnego ogrzewania błąd na schemacie może oznaczać nie tylko gorszy komfort, ale też realne zagrożenie dla kotła i bezpieczeństwa domowników.
