Dobór złączki do instalacji wodnej potrafi zatrzymać pracę na długo, zwłaszcza gdy oznaczenie 1/4 NPT wygląda podobnie do popularnych w Polsce gwintów rurowych. Poniżej wyjaśniam, jakie są rzeczywiste wymiary tego gwintu, jak rozpoznać jego rodzaj, czym różni się od BSP oraz jak bezpiecznie zastosować go w instalacji.
Najważniejsze dane o gwincie 1/4 NPT w jednym miejscu
- Średnica zewnętrzna gwintu męskiego wynosi około 13,72 mm.
- Gwint ma 18 zwojów na cal, czyli skok 1,411 mm.
- Jest to gwint stożkowy o zbieżności 1:16.
- Długość ręcznego wkręcenia wynosi około 5,79 mm.
- 1/4 NPT nie jest zamienne z polskim gwintem 1/4 cala BSP.
- Do instalacji wodnej najlepiej użyć fabrycznej przejściówki NPT-BSP, zamiast próbować łączyć gwinty na siłę.

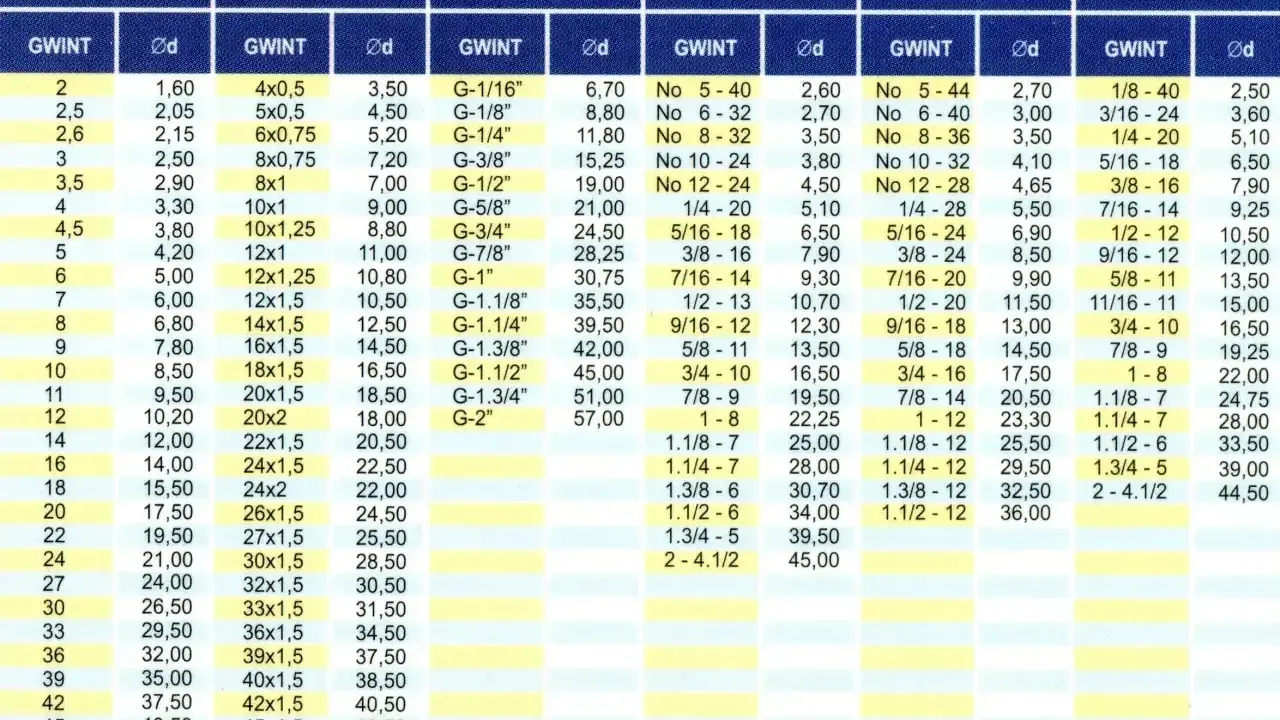

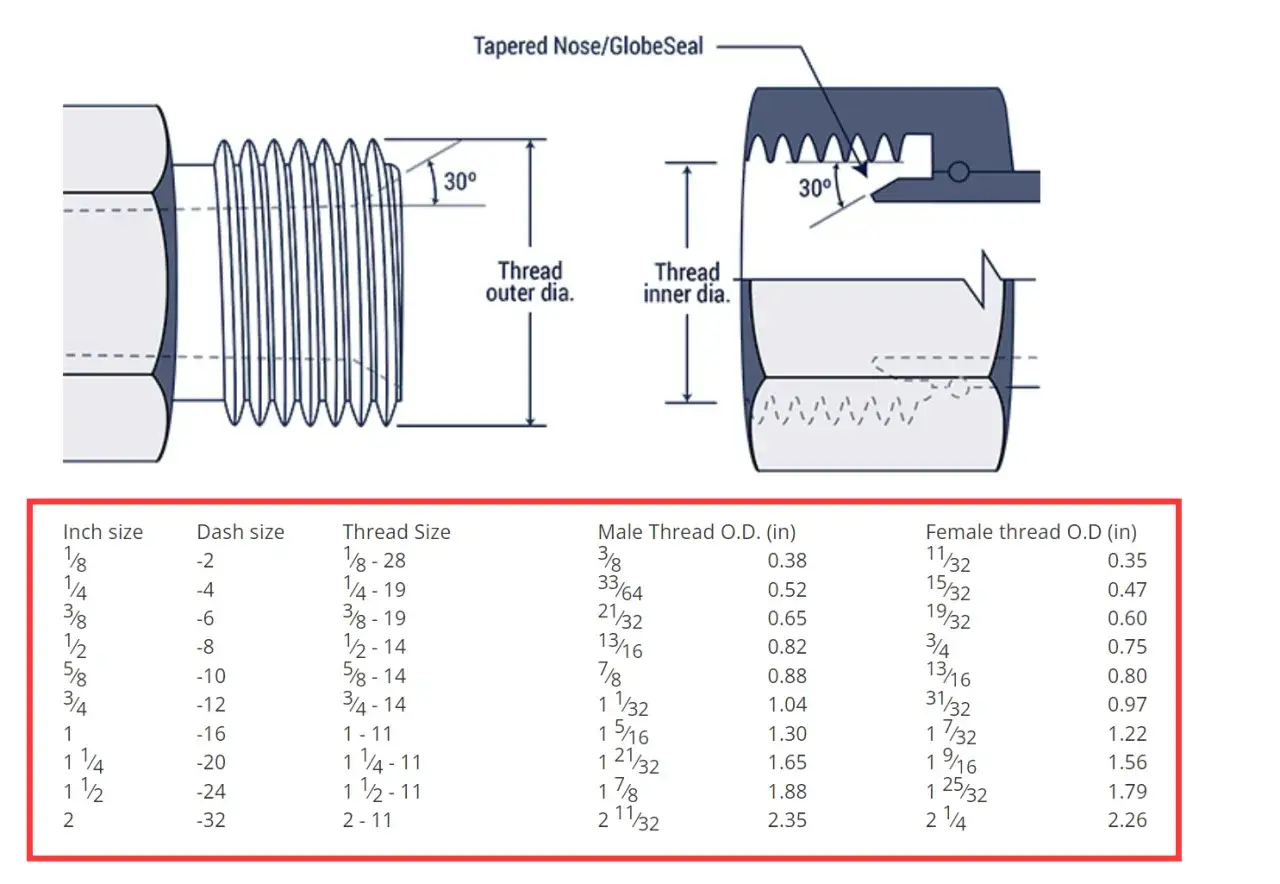

Jakie są rzeczywiste wymiary gwintu 1/4 NPT
Oznaczenie 1/4 NPT nie oznacza, że zewnętrzna średnica gwintu ma dokładnie 1/4 cala. To rozmiar nominalny historycznie związany z rurą, a nie wymiar mierzony suwmiarką na wierzchołkach zwoju. W przypadku gwintu zewnętrznego średnica na większym końcu wynosi około 0,540 cala, czyli 13,72 mm.
| Parametr | Wymiar 1/4 NPT | Znaczenie praktyczne |
|---|---|---|
| Rozmiar nominalny | 1/4 cala | Oznaczenie handlowe gwintu, nie jego średnica zewnętrzna |
| Średnica zewnętrzna gwintu męskiego | 0,540 cala, około 13,72 mm | Wymiar przydatny podczas identyfikacji złączki |
| Liczba zwojów | 18 TPI | 18 zwojów na długości jednego cala |
| Skok gwintu | 0,05556 cala, około 1,411 mm | Odległość między sąsiednimi zwojami |
| Średnica podziałowa przy płaszczyźnie ręcznego dokręcenia | 0,49163 cala, około 12,49 mm | Wymiar kontrolny stosowany w tabelach technicznych |
| Długość ręcznego wkręcenia L1 | 0,228 cala, około 5,79 mm | Typowa długość zazębienia przed użyciem klucza |
| Efektywna długość gwintu zewnętrznego L2 | 0,4018 cala, około 10,20 mm | Użyteczna długość pełnego połączenia gwintowego |
Parametry te odpowiadają wymiarom stosowanym dla gwintu NPT według ANSI/ASME B1.20.1. W praktyce niewielkie różnice mogą wynikać z tolerancji wykonania, rodzaju materiału i konkretnego producenta, dlatego przy nietypowych elementach nie opierałbym się wyłącznie na pomiarze suwmiarką.
Stożkowy profil decyduje o sposobie uszczelnienia
Gwint NPT jest stożkowy. Jego średnica stopniowo zmniejsza się w kierunku końca złączki, a stożek ma proporcję około 1:16. Podczas wkręcania gwint męski coraz mocniej klinuje się w gwincie żeńskim, co pomaga uzyskać szczelne połączenie.
Samo dopasowanie metalowych powierzchni zwykle nie wystarcza do pewnego uszczelnienia instalacji wodnej. Stosuje się taśmę PTFE albo uszczelniacz do gwintów przeznaczony do danego medium i materiału. Taśmę nawija się zgodnie z kierunkiem wkręcania, aby nie była spychana ze zwoju podczas montażu.
Nie dokręcam złączek NPT „do oporu”. Zbyt duża siła może rozszczelnić połączenie, uszkodzić gwint albo rozepchnąć mosiężny korpus. Szczególnie ostrożnie trzeba postępować przy cienkościennych elementach, filtrach, manometrach i przyłączach z tworzywa.
1/4 NPT a 1/4 BSP w polskiej instalacji
Najczęstsza pomyłka polega na uznaniu, że każdy gwint oznaczony jako 1/4 cala będzie pasował do innego elementu o tym samym oznaczeniu. W Polsce znacznie częściej spotyka się BSP, czyli gwinty G lub R, natomiast NPT pochodzi z amerykańskiego systemu rurowego.
| Cecha | 1/4 NPT | 1/4 BSP |
|---|---|---|
| Standard | Amerykański NPT | BSP zgodny z systemem brytyjskim |
| Liczba zwojów na cal | 18 | Zwykle 19 |
| Profil | Kąt 60 stopni | Kąt 55 stopni |
| Rodzaj | Stożkowy | G jest równoległy, R jest stożkowy |
| Wzajemna zamienność | Brak bezpiecznej zamienności | |
Różnica jednego zwoju na cal może wydawać się niewielka, ale wystarcza, by połączenie zaczęło się klinować lub łapało tylko na kilku zwojach. Nie należy wkręcać NPT w BSP na siłę, nawet jeśli element początkowo obraca się bez większego oporu. Taki montaż może skończyć się przeciekiem albo zniszczeniem drogiej armatury.
Jeżeli urządzenie, filtr lub czujnik ma przyłącze 1/4 NPT, najpewniejszym rozwiązaniem jest gotowa złączka redukcyjna 1/4 NPT na odpowiedni gwint BSP. Przy zakupie trzeba sprawdzić nie tylko rozmiar, ale też stronę gwintu, czyli czy potrzebne jest wykonanie męskie, żeńskie czy połączenie obustronne.
Gdzie stosuje się ten rozmiar w instalacji wodnej
Gwint 1/4 NPT ma niewielki przekrój, dlatego nie służy zwykle do głównego zasilania domu. Najczęściej spotykam go w przyłączach pomocniczych i pomiarowych, gdzie przepływ jest mniejszy, a ważna jest możliwość podłączenia kompaktowego elementu.
- manometry i presostaty,
- czujniki ciśnienia oraz temperatury,
- małe filtry i regulatory,
- elementy automatyki pomp,
- zawory i szybkozłącza sprowadzane z rynku amerykańskiego,
- przyłącza urządzeń uzdatniających wodę.
W instalacji wodnej trzeba dodatkowo sprawdzić, czy materiał złączki ma dopuszczenie do kontaktu z wodą użytkową. Sam fakt, że wymiar pasuje, nie przesądza jeszcze o przydatności elementu. Znaczenie mają także ciśnienie robocze, temperatura i odporność materiału na korozję.
Przykładowo mosiężna przejściówka może sprawdzić się przy wodzie zimnej i ciepłej, ale element przeznaczony wyłącznie do sprężonego powietrza nie powinien automatycznie trafiać do instalacji pitnej. To jeden z tych szczegółów, które łatwo pominąć podczas zakupów internetowych.
Jak prawidłowo dobrać i zamontować przejściówkę
Najpierw sprawdź oznaczenie na urządzeniu
Oznaczenia NPT, NPTF, G, R i Rp nie są zamienne. NPTF jest odmianą przeznaczoną do uszczelniania na styku zwojów, ale w praktyce producent konkretnego elementu może wymagać dodatkowego uszczelniacza. Zawsze sprawdzam oznaczenie w dokumentacji lub na korpusie, zamiast oceniać gwint wyłącznie po wyglądzie.
Dobierz stronę męską i żeńską
Do zewnętrznego gwintu 1/4 NPT potrzebna jest złączka z gwintem żeńskim 1/4 NPT. Jeżeli urządzenie ma gniazdo żeńskie, przejściówka musi mieć po stronie urządzenia gwint męski. Po drugiej stronie dobiera się już standard obecny w instalacji, na przykład G 1/4, R 1/4 albo przyłącze do przewodu elastycznego.
Uszczelnij tylko właściwy odcinek
Taśmę PTFE nakłada się na gwint zewnętrzny, pozostawiając wolny początek złączki, aby materiał nie dostał się do wnętrza urządzenia. Przy elementach precyzyjnych, takich jak manometr lub zawór z małym kanałem, uszczelniacz w paście bywa praktyczniejszy, ponieważ łatwiej kontrolować jego ilość.
Przeczytaj również: Ciśnienie wody w domu - jakie jest prawidłowe i jak je zmierzyć?
Sprawdź szczelność po montażu
Połączenie warto poddać próbie przy ciśnieniu roboczym instalacji i dokładnie obejrzeć po kilku minutach. Brak wycieku od razu po montażu nie zawsze oznacza pełną szczelność, szczególnie gdy woda zaczyna się nagrzewać albo instalacja pracuje cyklicznie.
Najczęstsze błędy przy pomiarze i montażu
Pierwszy błąd to mierzenie średnicy i uznawanie wyniku za rozmiar gwintu. Dla 1/4 NPT pomiar około 13,7 mm jest prawidłowy, mimo że oznaczenie sugeruje 6,35 mm. Rozmiar nominalny opisuje klasę przyłącza, a nie średnicę zewnętrzną złączki.
Drugi problem stanowi pomylenie NPT z BSP. Gwinty mogą wyglądać niemal identycznie, zwłaszcza na krótkim elemencie, ale różnią się profilem i skokiem. Gdy połączenie zaczyna ciężko się wkręcać już po jednym lub dwóch obrotach, traktuję to jako sygnał ostrzegawczy, a nie zachętę do użycia większego klucza.
Trzeci błąd to zastosowanie zbyt dużej ilości taśmy albo uszczelniacza. Nadmiar może przedostać się do kanału wodnego, ograniczyć przepływ lub zablokować zaworek. Równie ryzykowne jest stosowanie przypadkowych preparatów bez informacji o zgodności z wodą pitną.
Jak szybko rozpoznać właściwe przyłącze bez zgadywania
Najprostsza kontrola obejmuje trzy elementy. Najpierw mierzę średnicę zewnętrzną gwintu męskiego, potem sprawdzam liczbę zwojów na cal, a na końcu porównuję profil i oznaczenie producenta. Dla 1/4 NPT otrzymam około 13,72 mm i 18 TPI, ale sam pomiar nadal nie zastępuje dokumentacji.
- Nie sugeruj się wyłącznie napisem „1/4 cala”.
- Sprawdź, czy gwint jest NPT, NPTF, BSPP czy BSPT.
- Ustal, czy potrzebujesz wersji męskiej, żeńskiej czy obrotowej.
- W instalacji wodnej wybieraj materiały i uszczelniacze z odpowiednim przeznaczeniem.
- Przy niepewności zastosuj fabryczny adapter zamiast łączenia dwóch podobnych gwintów.
W praktyce najważniejsze są nie same liczby, ale ich właściwa interpretacja. Gdy znam średnicę, skok i standard, mogę dobrać złączkę bez ryzyka, że podobnie wyglądający element okaże się niepasujący.
Co sprawdzić przed zamówieniem elementu 1/4 NPT
Przed zakupem zapisuję pełne oznaczenie obu stron złączki, materiał wykonania oraz przeznaczenie do wody. Dobrze sprawdzam też długość części gwintowanej, ponieważ w ciasnej obudowie zbyt długa końcówka może dojść do dna gniazda i uszkodzić urządzenie, zanim połączenie zostanie prawidłowo uszczelnione.
Jeśli element ma pracować w instalacji pod ciśnieniem, porównuję jego parametry z wymaganiami całego układu, a nie tylko z wymiarem gwintu. Pasujący gwint nie gwarantuje właściwej klasy ciśnieniowej. Przy wodzie użytkowej liczy się również dopuszczenie materiału i jakość uszczelnienia.
Najbezpieczniejsza zasada jest prosta: 1/4 NPT traktuj jako konkretny amerykański standard, a nie uniwersalną nazwę małego gwintu. W polskiej instalacji wodnej zwykle potrzebujesz odpowiedniej przejściówki na BSP, poprawnego uszczelniacza i spokojnego montażu bez nadmiernego dokręcania.
