Gdy rura z wodą ma przejść między budynkiem a garażem, studnią albo drugim domem, zwykła izolacja często nie wystarcza. Trzeba ochronić przewód przed stratami ciepła, wilgocią, uszkodzeniami mechanicznymi i zamarzaniem. Poniżej pokazuję, jak wykonać prosty odcinek preizolowany, kiedy można zrobić go samodzielnie, a kiedy bezpieczniej zastosować gotowy system.
Najważniejsze zasady wykonania rury preizolowanej
- Rura przewodowa musi być dobrana do rodzaju wody, ciśnienia i temperatury.
- Izolacja zamkniętokomórkowa chroni przed stratami ciepła, ale sama nie zabezpiecza przewodu przed wodą gruntową.
- Płaszcz zewnętrzny powinien być szczelny, odporny na nacisk gruntu i zabezpieczony na końcach.
- Przed zasypaniem wykonuje się próbę szczelności oraz sprawdza ciągłość izolacji.
- Do wody pitnej stosuje się wyłącznie materiały z odpowiednimi atestami higienicznymi.
Czy da się zrobić rurę preizolowaną samodzielnie
Tak, ale trzeba rozróżnić dwie rzeczy. Fabryczna rura preizolowana jest produkowana jako kompletny system: rura przewodowa, izolacja z pianki PUR i płaszcz z PEHD są ze sobą trwale połączone. Na budowie można natomiast wykonać prosty odpowiednik typu rura w rurze, szczególnie przy krótkim przyłączu między dwoma budynkami.

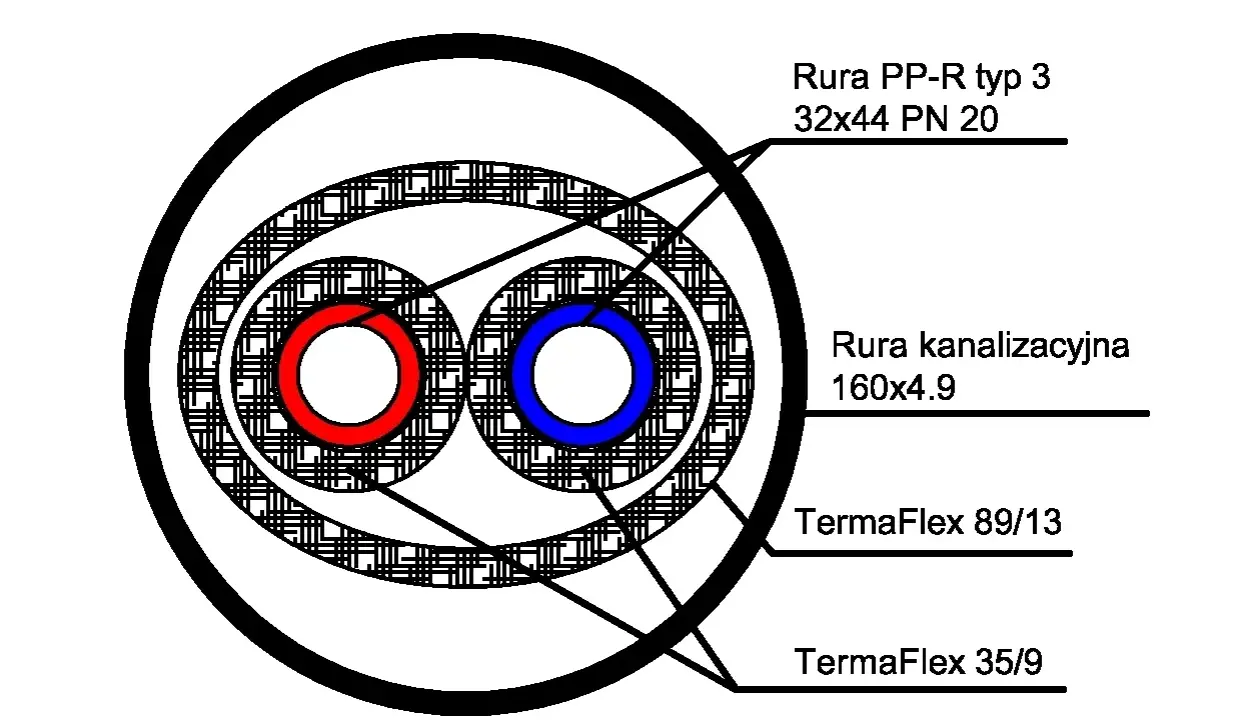

Do instalacji wodnej najczęściej używa się rury PE, PEX albo wielowarstwowej jako przewodu wewnętrznego. Na nią nakłada się izolację, a całość umieszcza w większej, szczelnej rurze osłonowej. Taki wariant ma sens przy wodzie użytkowej, wodzie grzewczej lub przewodzie prowadzonym na zewnątrz, ale nie jest zamiennikiem certyfikowanej sieci ciepłowniczej.
Nie polecam samodzielnego wykonywania przewodu stalowego z zalewaniem go pianką PUR na miejscu. Wymaga to odpowiedniego przygotowania powierzchni, kontroli grubości izolacji, właściwego płaszcza i technologii zamykania. Przy większych średnicach, wysokiej temperaturze lub instalacji pracującej pod dużym ciśnieniem lepiej zamówić gotowy produkt.
Co naprawdę oznacza preizolacja

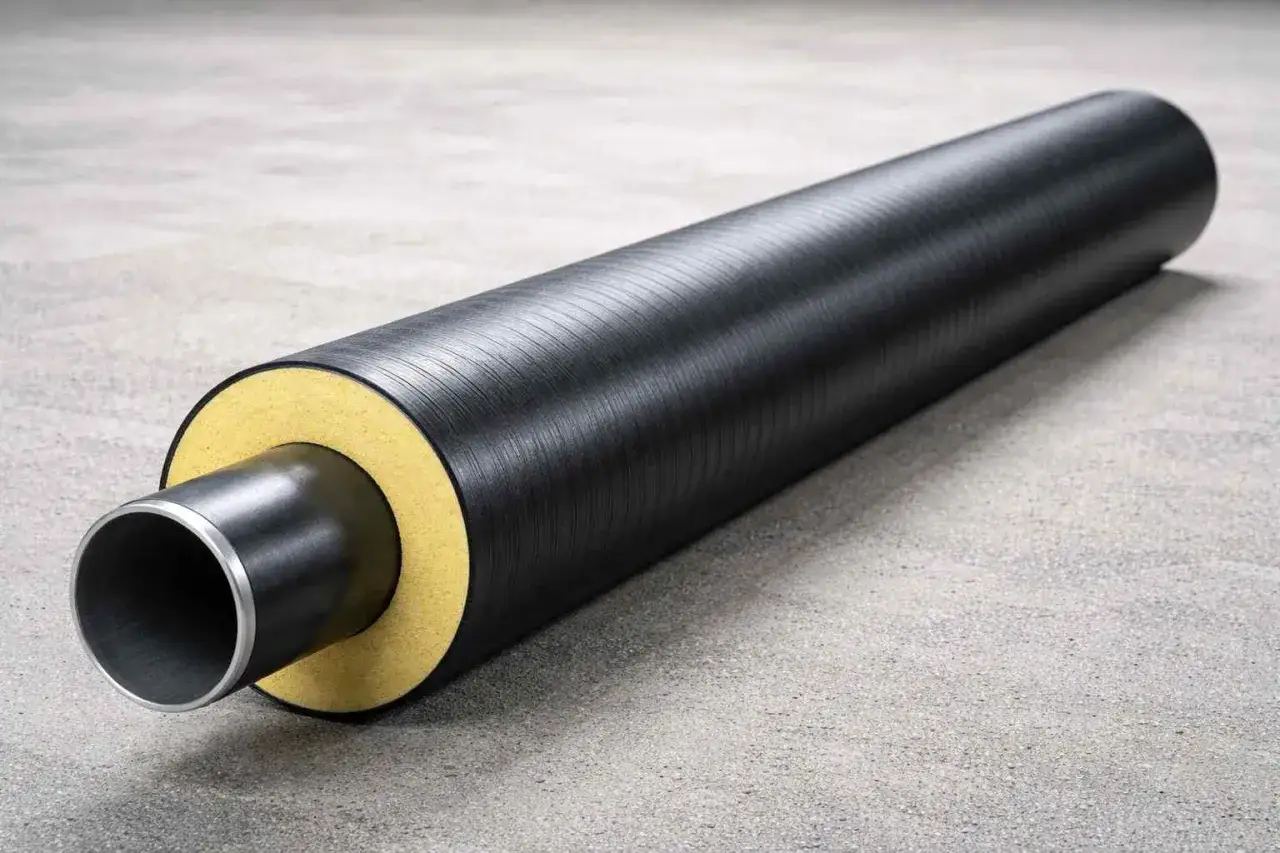

W typowym rozwiązaniu rura przewodowa znajduje się w środku, izolacja ogranicza wymianę ciepła, a płaszcz zewnętrzny chroni całość przed wilgocią i naciskiem gruntu. W fabrycznych systemach grzewczych izolację stanowi zwykle sztywna pianka poliuretanowa PUR, natomiast osłonę wykonuje się z twardego polietylenu.
W domowych warunkach praktyczniejsza jest gotowa otulina z kauczuku syntetycznego albo pianki polietylenowej o zamkniętych komórkach. Zwykła pianka montażowa nie daje równomiernej warstwy i z czasem może stracić właściwości. Nie traktuję jej jako zamiennika profesjonalnej izolacji.
Z czego wykonać własny odcinek preizolowany
Najprostszy zestaw składa się z czterech elementów. Ich dobór powinien wynikać z parametrów instalacji, a nie tylko z dostępnej średnicy rur.
| Element | Przykładowe rozwiązanie | Na co zwrócić uwagę |
|---|---|---|
| Rura przewodowa | PE100, PEX, PE-Xa lub wielowarstwowa | Ciśnienie robocze, temperatura, przeznaczenie do wody pitnej |
| Izolacja | Pianka PE lub kauczuk o zamkniętych komórkach | Grubość, odporność na wilgoć, ciągłość na całej trasie |
| Rura osłonowa | PEHD, PE-LD albo sztywna rura kanalizacyjna do zastosowań zewnętrznych | Odporność na nacisk, średnica wewnętrzna, możliwość uszczelnienia |
| Zakończenia | Uszczelnienia gumowe, manszety, korki lub gotowe końcówki systemowe | Ochrona przed wodą, gryzoniami i dostawaniem się ziemi |
Przy wyborze średnicy trzeba zostawić miejsce na izolację oraz swobodne wsunięcie przewodu. Przykładowo rura o średnicy zewnętrznej około 32 mm z izolacją o grubości 30 mm zajmuje około 92 mm. Osłona powinna mieć dodatkowy zapas, dlatego w praktyce wybiera się znacznie większą średnicę, często około 125-160 mm.
Jeżeli przewód ma dostarczać ciepłą wodę użytkową, sama izolacja nie rozwiąże problemu wychładzania podczas długiego postoju. Przy większych odległościach trzeba rozważyć cyrkulację albo dobrze zaprojektowany przewód grzewczy. Przy zimnej wodzie najważniejsza będzie ochrona przed zamarzaniem, szczególnie na końcowych odcinkach i przy wejściu do budynku.
Jaka izolacja sprawdzi się w gruncie
Do zakopania wybieram materiały odporne na wilgoć i ściskanie. Otulina powinna być nienasiąkliwa albo pracować wewnątrz szczelnego płaszcza. Wełna mineralna może izolować dobrze w suchym kanale, ale w gruncie łatwo traci parametry, jeśli do osłony dostanie się woda.
Grubość 20-30 mm jest spotykana przy prostych instalacjach domowych, lecz nie należy traktować jej jako uniwersalnej wartości. Dla gorącej wody, dużej różnicy temperatur albo długiej trasy opłaca się zastosować grubszą izolację i sprawdzić straty cieplne. Najtańsza otulina nie zawsze jest najtańszym rozwiązaniem, jeśli później trzeba utrzymywać wodę lub wymieniać zamarznięty odcinek.
Jak zrobić rurę preizolowaną krok po kroku
1. Dobierz przewód do instalacji
Najpierw określam, co będzie płynęło rurą i w jakich warunkach będzie pracować. Dla zimnej wody stosuje się przewody przeznaczone do wody pitnej, dla ogrzewania trzeba uwzględnić temperaturę oraz ciśnienie, a przy wodzie technologicznej także jej skład.
Nie wolno dobierać rury wyłącznie po średnicy. Przewód o średnicy 32 mm może mieć różne klasy ciśnienia i różną odporność temperaturową. Oznaczenie producenta, klasa ciśnieniowa i przeznaczenie materiału są ważniejsze niż sam wymiar.
2. Przygotuj izolację i osłonę
Otulinę przycina się na odcinki odpowiadające długości przewodu, a miejsca łączenia klei lub zabezpiecza taśmą zgodnie z instrukcją materiału. Szczeliny między kawałkami izolacji tworzą mostki cieplne, dlatego nie powinno się zostawiać ich „na później”.
Rurę osłonową trzeba oczyścić z piasku i ostrych krawędzi. Jeśli jej końce będą wystawały poza grunt, dobrze jest zastosować gotowe manszety albo gumowe przepusty. Sam silikon budowlany może pomóc jako uszczelnienie pomocnicze, lecz nie powinien być jedyną ochroną przed wodą napływającą do płaszcza.
3. Wsuń przewód do płaszcza
Najwygodniej jest najpierw założyć izolację na rurę przewodową, a dopiero potem wciągnąć cały zestaw do osłony. Przy dłuższych odcinkach warto użyć taśmy wciągającej i zabezpieczyć końcówkę przewodu, aby nie rozerwać otuliny.
Przewód powinien pozostać możliwie centralnie ułożony. Jeżeli osłona jest bardzo duża albo trasa ma wiele zmian kierunku, stosuje się dystanse wykonane z materiału odpornego na wilgoć. Nie należy ciągnąć rury na siłę, bo uszkodzona izolacja może być niewidoczna z zewnątrz.
4. Zabezpiecz końce
Końce są najsłabszym miejscem całej konstrukcji. Izolacja powinna dochodzić możliwie blisko przepustu, a płaszcz trzeba zamknąć tak, aby do środka nie dostała się woda, ziemia ani owady.
Przy wejściu do budynku zostawia się odcinek umożliwiający wykonanie połączenia i ewentualną późniejszą naprawę. Nie wolno blokować przewodu sztywno w sposób, który przenosi ruchy gruntu na kształtkę. Przejście przez ścianę powinno mieć tuleję ochronną oraz elastyczne uszczelnienie.
5. Wykonaj próbę przed zasypaniem
Przed zamknięciem wykopu instalację napełnia się wodą, odpowietrza i sprawdza pod ciśnieniem zgodnie z projektem oraz instrukcją zastosowanego systemu. Dla wielu instalacji przyjmuje się próbę wyższą od ciśnienia roboczego, ale nie ma jednej wartości odpowiedniej dla każdego przewodu.
Próbę wykonuje się przed zasypaniem, ponieważ wtedy można łatwo znaleźć nieszczelność. Po pozytywnym wyniku sprawdzam jeszcze stan płaszcza, zakończeń i izolacji. Dopiero później wykonuję obsypkę z materiału bez ostrych kamieni i stopniowo zasypuję wykop.
Jak ułożyć taki przewód w ziemi
Głębokość zależy od regionu, rodzaju gruntu, poziomu wody gruntowej i tego, czy instalacja ma działać zimą. W Polsce strefa przemarzania wynosi orientacyjnie 0,8-1,4 m, dlatego przewód wodny powinien znaleźć się poniżej lokalnej głębokości przemarzania albo otrzymać dodatkowe zabezpieczenie, na przykład kabel grzewczy.
Dno wykopu powinno być równe i pozbawione gruzu. Przy rurach z tworzywa wykonuje się zwykle warstwę piasku lub drobnego materiału obsypkowego, który stabilizuje przewód i nie punktuje płaszcza. Nad rurą można ułożyć taśmę ostrzegawczą, szczególnie gdy trasa przebiega przez podjazd lub ogród.
Nie prowadziłbym takiej instalacji bezpośrednio pod miejscem, po którym będą jeździć ciężkie pojazdy, jeśli płaszcz nie został do tego zaprojektowany. Pod podjazdem ważne są odpowiednia głębokość, zagęszczenie gruntu i nośność osłony. W trudnych miejscach lepsza może być dodatkowa rura osłonowa albo przecisk wykonany przez specjalistę.
Przeczytaj również: Klejenie rur PVC bez przecieków - przygotowanie i czas wiązania
Połączenia na trasie
Najbezpieczniejszy jest odcinek bez połączeń w gruncie. Jeżeli złącze jest konieczne, powinno znajdować się w miejscu dostępnym do kontroli, a jego izolowanie i uszczelnienie trzeba wykonać systemowym zestawem.
W przypadku rur PE stosuje się odpowiednie złączki skręcane lub elektrooporowe, zależnie od systemu. Połączenie musi zostać wykonane przed zamknięciem płaszcza, a sama izolacja nie może utrudniać kontroli szczelności. Zakrywanie złącza bez próby ciśnieniowej to jeden z kosztowniejszych błędów przy takich instalacjach.
Samodzielna konstrukcja czy gotowy system
Domowy wariant może być rozsądny na krótkim odcinku, gdy liczy się elastyczność i możliwość dopasowania wymiarów. Gotowa rura preizolowana wygrywa jednak powtarzalnością, szczelnością płaszcza i łatwiejszym montażem. W praktyce różnica w cenie samego materiału często maleje, gdy doliczy się końcówki, kleje, osłony, dystanse i czas pracy.
| Rozwiązanie | Zalety | Ograniczenia |
|---|---|---|
| Własna rura w rurze | Możliwość dopasowania, łatwa dostępność materiałów, niższy koszt przy krótkiej trasie | Większe ryzyko nieszczelności i uszkodzenia izolacji, brak jednolitej gwarancji systemowej |
| Gotowa rura elastyczna preizolowana | Szybki montaż, dobra ochrona przed wilgocią, fabrycznie dobrane warstwy | Wyższa cena zakupu i ograniczenie do parametrów producenta |
| Fabryczna rura stalowa z PUR | Duża trwałość, zastosowanie w sieciach grzewczych, pełna technologia systemowa | Wymaga fachowego montażu, spawania i wykonania złączy izolowanych |
Orientacyjnie prosty odcinek wykonany samodzielnie może kosztować około 60-150 zł za metr materiału, natomiast gotowy system elastyczny często mieści się w granicach około 100-250 zł za metr. To szerokie przedziały, bez wykopu, kształtek i robocizny. Średnica, temperatura pracy, liczba przewodów oraz rodzaj osłony potrafią zmienić cenę o kilkadziesiąt procent.
Przy wodzie pitnej nie oszczędzałbym na materiale przewodowym. Rura osłonowa nie musi mieć atestu do kontaktu z wodą, ponieważ woda przez nią nie płynie, ale rura wewnętrzna, złączki i uszczelki już tak. Po wykonaniu instalację należy przepłukać, a w większych układach rozważyć dezynfekcję zgodnie z wymaganiami dla instalacji wodociągowych.
Błędy, które najczęściej psują całą pracę
- Za mała osłona, przez co izolacja zostaje ściśnięta albo przerwana podczas wsuwania.
- Użycie zwykłej pianki montażowej zamiast materiału przeznaczonego do ciągłej izolacji.
- Brak uszczelnienia końców płaszcza i wypełnienie go wodą gruntową.
- Połączenie rury ukryte pod ziemią bez dostępu i bez wcześniejszej próby ciśnieniowej.
- Ułożenie przewodu zbyt płytko bez kabla grzewczego lub dodatkowej ochrony przed mrozem.
- Wykorzystanie materiału nieprzeznaczonego do temperatury i ciśnienia występujących w instalacji.
Najbardziej zdradliwy jest błąd, którego nie widać od razu. Rura może być szczelna, a mimo to po kilku tygodniach tracić temperaturę, ponieważ izolacja ma przerwy albo płaszcz napełnił się wodą. Dlatego przy własnym wykonaniu szczególnie dokładnie kontroluję ciągłość izolacji i zamknięcie obu końców.
Co sprawdzić przed zasypaniem wykopu
- czy przewód ma właściwą średnicę, klasę ciśnienia i przeznaczenie,
- czy izolacja nie jest przecięta, ściśnięta ani zawilgocona,
- czy połączenia zostały wykonane zgodnie z instrukcją systemu,
- czy próba szczelności zakończyła się wynikiem pozytywnym,
- czy końce płaszcza są zabezpieczone przed wodą i gryzoniami,
- czy głębokość ułożenia odpowiada warunkom lokalnym,
- czy wykonano dokumentację przebiegu trasy, zdjęcia i pomiar odległości od stałych punktów.
Jeżeli odcinek ma kilka metrów i służy do doprowadzenia zimnej wody do budynku gospodarczego, własna konstrukcja może być praktyczna. Przy długiej trasie, wodzie grzewczej, wysokiej temperaturze albo instalacji prowadzonej pod drogą wybrałbym gotowy system preizolowany z instrukcją producenta. Koszt zakupu jest wtedy łatwiejszy do obrony niż ryzyko odkopywania nieszczelnej lub zamarzniętej rury.
Najrozsądniejszy wybór zależy od długości i warunków pracy
Samodzielne wykonanie rury preizolowanej ma sens głównie jako dobrze zaplanowana konstrukcja rura w rurze, z odpowiednią izolacją, szczelnym płaszczem i sprawdzonym przewodem wewnętrznym. Nie warto upraszczać jej do przypadkowej otuliny owiniętej taśmą, bo taka oszczędność szybko może zniknąć przy pierwszej awarii.
Ja przy krótkich przyłączach skupiam się przede wszystkim na trzech rzeczach: doborze rury do medium, ochronie przed wilgocią i próbie przed zasypaniem. Jeśli którykolwiek z tych punktów budzi wątpliwości, gotowa rura preizolowana będzie bezpieczniejszym i często niewiele droższym rozwiązaniem.
