Kapanie z zaworu przy bojlerze, gwałtowne skoki ciśnienia albo wątpliwości, gdzie podłączyć naczynie przeponowe, zwykle wynikają z błędnie wykonanej armatury na dopływie zimnej wody. Poniżej pokazuję czytelny schemat grupy bezpieczeństwa c.w.u., wyjaśniam funkcję każdego elementu i opisuję, jak uniknąć błędów podczas montażu oraz późniejszej eksploatacji.
Najważniejsze elementy schematu decydują o bezpieczeństwie zasobnika
- Zawór bezpieczeństwa chroni zbiornik przed nadmiernym wzrostem ciśnienia.
- Całą grupę montuje się na dopływie zimnej wody, możliwie blisko zasobnika.
- Między grupą a zbiornikiem nie powinno być zaworu odcinającego ani elementu blokującego przepływ.
- Najczęściej stosuje się zawór bezpieczeństwa o nastawie 6 bar, ale zawsze trzeba sprawdzić dane zasobnika.
- Naczynie przeponowe c.w.u. ogranicza wzrost ciśnienia i częste kapanie podczas podgrzewania wody.

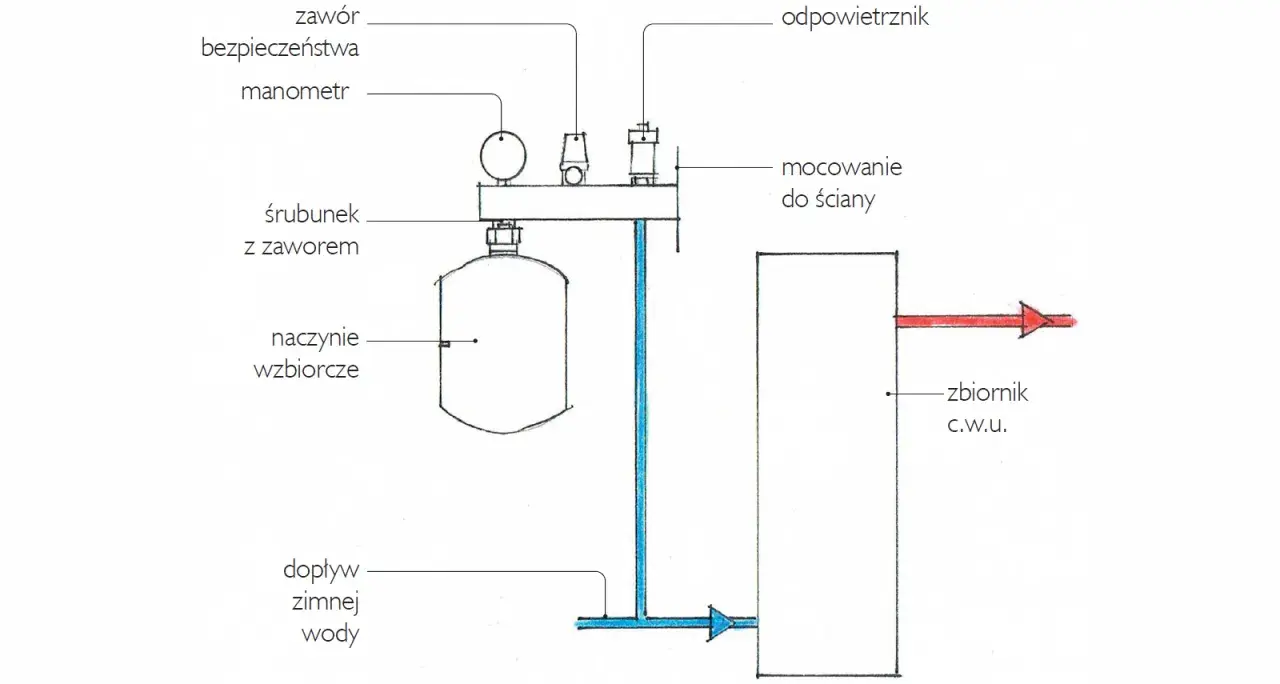

Jak wygląda prawidłowy schemat grupy bezpieczeństwa c.w.u.
Najprostszy układ można odczytać zgodnie z kierunkiem przepływu wody. Zimna woda z instalacji trafia najpierw do armatury zabezpieczającej, a dopiero później do króćca zimnej wody w zasobniku. W praktyce gotowa grupa może mieć elementy ustawione w jednej belce, dlatego ważniejsze od samego wyglądu jest oznaczenie kierunku przepływu i instrukcja producenta.
instalacja zimnej wody
|
[zawór odcinający]
|
[zawór zwrotny]
|
[zawór bezpieczeństwa] ----> przewód wyrzutowy do odpływu
|
+------------------> naczynie przeponowe c.w.u.
|
[zasobnik c.w.u.]
|
wyjście ciepłej wody
W wielu zestawach zawór zwrotny, zawór bezpieczeństwa, manometr i przyłącze naczynia są połączone w jednym korpusie. Nie każda grupa ma jednak identyczne wyposażenie. Czasem trzeba osobno zamontować lejek spustowy, reduktor ciśnienia albo naczynie przeponowe.
Najważniejsza zasada jest prosta. Zawór bezpieczeństwa musi mieć możliwość zrzucenia wody z chronionej części instalacji, gdy ciśnienie przekroczy jego nastawę. Nie wolno go zastępować zwykłym zaworem odcinającym ani zakładać korka na wylocie, nawet jeśli z odpływu kapie woda.
Za co odpowiada każdy element grupy
Sama nazwa „grupa bezpieczeństwa” bywa myląca, bo nie chodzi o jeden zawór, lecz o kilka elementów współpracujących ze sobą. Ich zadaniem jest ochrona zasobnika, kontrola ciśnienia i umożliwienie bezpiecznego odprowadzenia wody.
| Element | Funkcja | Na co uważać |
|---|---|---|
| Zawór odcinający | Pozwala zamknąć dopływ zimnej wody podczas serwisu. | Nie może odcinać zasobnika od zaworu bezpieczeństwa. |
| Zawór zwrotny | Blokuje cofanie się wody z zasobnika do instalacji zimnej wody. | Strzałka na korpusie musi wskazywać kierunek przepływu do zbiornika. |
| Zawór bezpieczeństwa | Upuszcza wodę po przekroczeniu dopuszczalnego ciśnienia. | Nastawa musi pasować do maksymalnego ciśnienia zasobnika. |
| Manometr | Pokazuje ciśnienie w chronionej części instalacji. | Wskazanie ma sens tylko wtedy, gdy manometr jest podłączony po właściwej stronie zaworu zwrotnego. |
| Naczynie przeponowe | Przejmuje przyrost objętości wody podczas podgrzewania. | Musi być przeznaczone do kontaktu z wodą użytkową. |
| Lejek spustowy | Bezpiecznie kieruje wodę wypływającą z zaworu do odpływu. | Wylot powinien pozostać widoczny i drożny. |
W domowych instalacjach często spotyka się zawór bezpieczeństwa o nastawie 6 bar. Nie jest to jednak uniwersalna wartość dla każdego urządzenia. Jeżeli tabliczka znamionowa zasobnika podaje inną wartość, to właśnie ona oraz instrukcja producenta decydują o doborze armatury.
Gdzie zamontować grupę przy zasobniku
Grupę montuje się na przewodzie zimnej wody, przed wejściem do zasobnika. Powinna znajdować się możliwie blisko zbiornika, aby pomiędzy zaworem bezpieczeństwa a chronioną przestrzenią było jak najmniej dodatkowych elementów i przewodu.
Nie należy montować pomiędzy grupą a zasobnikiem zaworu odcinającego, filtra, reduktora ani innej armatury, która mogłaby ograniczyć zrzut ciśnienia. Zawór odcinający można umieścić przed grupą, od strony instalacji wodociągowej. Dzięki temu da się odłączyć dopływ podczas prac serwisowych, ale sam zasobnik nadal pozostaje zabezpieczony.
Wylot zaworu bezpieczeństwa trzeba połączyć z odpływem przewodem odpornym na temperaturę. Przewód powinien być poprowadzony ze spadkiem, bez możliwości zamknięcia i tak, aby wypływająca woda była widoczna. Zasłonięcie odpływu utrudnia kontrolę i może stworzyć niebezpieczne ciśnienie w instalacji.
Jeżeli grupa ma być zamontowana powyżej najwyższego punktu zasobnika, serwis może być łatwiejszy, ponieważ nie zawsze trzeba opróżniać cały zbiornik. Nie jest to jednak reguła ważniejsza od instrukcji konkretnego modelu. Liczy się prawidłowy kierunek przepływu, dostęp do zaworu i możliwość odprowadzenia wody.
Jak dobrać zawór, manometr i naczynie przeponowe
Najczęściej popełniany błąd polega na kupieniu pierwszego zestawu z gwintem 3/4 cala i zaworem 6 bar bez sprawdzenia parametrów zasobnika. Średnica przyłącza to dopiero początek. Trzeba jeszcze porównać ciśnienie dopuszczalne zbiornika, wydajność zaworu i temperaturę pracy.
Nastawa zaworu bezpieczeństwa
Dla wielu domowych podgrzewaczy stosuje się zawór 6 bar, ale nie wolno montować zaworu o wyższej nastawie tylko dlatego, że rzadziej będzie upuszczał wodę. Jeżeli zbiornik ma niższe dopuszczalne ciśnienie, taka zamiana może pozbawić go właściwej ochrony.
Reduktor ciśnienia
Gdy ciśnienie wody z sieci jest zbyt wysokie albo mocno się zmienia, przed grupą stosuje się reduktor. W praktyce przy ciśnieniu zbliżającym się do 6 bar lub wyższym warto sprawdzić zalecenia producenta zasobnika i ustawić reduktor tak, aby instalacja miała stabilne ciśnienie robocze.
Przeczytaj również: Manometr w instalacji wodnej - co pokazuje i jak go dobrać?
Naczynie przeponowe c.w.u.
Naczynie nie zastępuje zaworu bezpieczeństwa. Jego zadaniem jest przejęcie rozszerzającej się wody, gdy zasobnik podgrzewa ją na zamkniętym odcinku instalacji. Dobiera się je do pojemności zasobnika, temperatury pracy i ciśnienia wstępnego, a nie wyłącznie do średnicy króćca.
Trzeba też wybrać model przeznaczony do wody użytkowej, z odpowiednią membraną i atestem higienicznym. Naczynie stosowane w instalacji centralnego ogrzewania nie zawsze nadaje się do c.w.u., nawet jeśli ma podobną pojemność i przyłącze.
Montaż krok po kroku bez typowych pomyłek
Przed rozpoczęciem prac zamykam dopływ wody i sprawdzam, czy zasobnik nie jest pod ciśnieniem. Przy nowej instalacji łatwo wykonać połączenia poprawnie, natomiast przy modernizacji najpierw trzeba ustalić, gdzie znajduje się zawór zwrotny i czy nie ma już starej armatury blokującej przepływ.
- Sprawdź maksymalne ciśnienie zasobnika oraz zalecaną nastawę zaworu.
- Zamontuj grupę na dopływie zimnej wody zgodnie ze strzałką przepływu.
- Umieść zawór odcinający po stronie instalacji, przed grupą.
- Podłącz odpływ z zaworu bezpieczeństwa do kanalizacji przez lejek lub właściwy element spustowy.
- Jeśli instalacja tego wymaga, podłącz naczynie przeponowe po stronie zasobnika, za zaworem zwrotnym.
- Napełnij zbiornik przed uruchomieniem podgrzewania i sprawdź wszystkie połączenia.
- Otwórz zawór na chwilę kontrolnie, aby upewnić się, że droga zrzutu jest drożna.
Podczas napełniania zasobnika warto otworzyć baterię z ciepłą wodą. Powietrze uchodzi wtedy bez szarpania instalacją, a po pojawieniu się stabilnego strumienia można zamknąć baterię. Grzałki lub źródła ciepła nie wolno uruchamiać przed całkowitym napełnieniem zbiornika.
Jeżeli nie masz pewności, po której stronie zaworu zwrotnego podłączyć naczynie albo jak ustawić jego ciśnienie wstępne, lepiej zlecić tę czynność hydraulikowi. Źle ustawione naczynie może wyglądać na sprawne, a mimo to nie ograniczać wzrostu ciśnienia.
Dlaczego zawór bezpieczeństwa kapie i kiedy reagować
Pojedyncze krople podczas intensywnego podgrzewania wody nie zawsze oznaczają awarię. Woda zwiększa swoją objętość, a jeśli zawór zwrotny odcina ją od sieci, ciśnienie rośnie i zawór może chwilowo upuścić niewielką ilość wody.
Problemem jest ciągłe kapanie, silny wypływ albo pojawianie się wody także po ostygnięciu zasobnika. Najczęstsze przyczyny to zbyt wysokie ciśnienie na wejściu, brak naczynia przeponowego, nieprawidłowe ciśnienie wstępne naczynia, zabrudzone gniazdo zaworu lub zużyta sprężyna.
| Objaw | Prawdopodobna przyczyna | Rozsądne działanie |
|---|---|---|
| Kilka kropel tylko podczas grzania | Rozszerzalność cieplna wody. | Sprawdź ciśnienie i obecność naczynia przeponowego. |
| Kapanie przez cały czas | Za wysokie ciśnienie lub uszkodzony zawór. | Zmierz ciśnienie, skontroluj reduktor i zawór. |
| Woda wypływa z połączenia gwintowanego | Nieszczelność montażu albo uszkodzona uszczelka. | Usuń nieszczelność, nie dokręcaj elementów na siłę. |
| Manometr szybko rośnie po podgrzaniu | Brak kompensacji rozszerzalności lub niesprawne naczynie. | Sprawdź naczynie przeponowe i ciśnienie w instalacji. |
Nie próbuj zatrzymywać kapania przez zaślepienie wylotu albo montaż kolejnego zaworu przed zaworem bezpieczeństwa. Taka „naprawa” usuwa objaw, ale zostawia zasobnik bez skutecznego zabezpieczenia. W razie stałego wypływu wodę należy odprowadzić bezpiecznie i usunąć przyczynę.
Co sprawdzić przy zasobniku przed sezonem grzewczym
Raz na kilka miesięcy oglądam miejsce zrzutu, sprawdzam drożność przewodu i obserwuję wskazanie manometru. Zawór bezpieczeństwa powinien być dostępny, a jego dźwignia lub pokrętło nie może być zablokowane przez farbę, izolację czy zabudowę.
- Sprawdź, czy strzałka przepływu wskazuje kierunek do zasobnika.
- Upewnij się, że wylot zaworu prowadzi do drożnego odpływu.
- Kontroluj, czy ciśnienie nie przekracza parametrów instalacji.
- Nie stosuj naczyń przeponowych bez oznaczenia do wody pitnej.
- Przy wymianie zaworu dobierz tę samą lub właściwą nastawę, a nie przypadkowy model.
Dobrze wykonany schemat jest prosty do odczytania nawet po kilku latach. Zimna woda przechodzi przez armaturę zabezpieczającą, zawór bezpieczeństwa ma wolny odpływ, a naczynie przeponowe przejmuje rozszerzalność wody. Taki układ ogranicza ryzyko awarii i pozwala szybko znaleźć przyczynę, gdy ciśnienie lub kapanie zaczynają odbiegać od normy.
