Gdy w domu są dwie łazienki, kuchnia i punkty poboru na różnych kondygnacjach, jedna pętla cyrkulacyjna często nie zapewnia równego komfortu. Dwa obiegi cyrkulacji c.w.u. mogą skrócić czas oczekiwania na ciepłą wodę, ale tylko wtedy, gdy zostaną poprawnie rozdzielone, wyposażone w zawory regulacyjne i dobrze sterowane. Wyjaśniam, jak działa taki układ, kiedy ma sens, jakie błędy zdarzają się najczęściej oraz z jakimi kosztami trzeba się liczyć.
Dwa obiegi c.w.u. mają sens, gdy instalacja jest długa i nierównomiernie obciążona
- Układ równoległy zwykle działa lepiej niż prowadzenie dwóch pętli jedna za drugą.
- Każda gałąź powinna mieć osobną regulację przepływu i zabezpieczenie przed przepływem zwrotnym.
- Pompa powinna być dobrana do strat ciśnienia, a nie wyłącznie do mocy podanej na obudowie.
- Temperatura c.w.u. powinna wynosić zwykle 55-60°C, z możliwością okresowej dezynfekcji cieplnej.
- Sterowanie zegarem lub czujnikiem może ograniczyć straty energii bez pogorszenia komfortu.

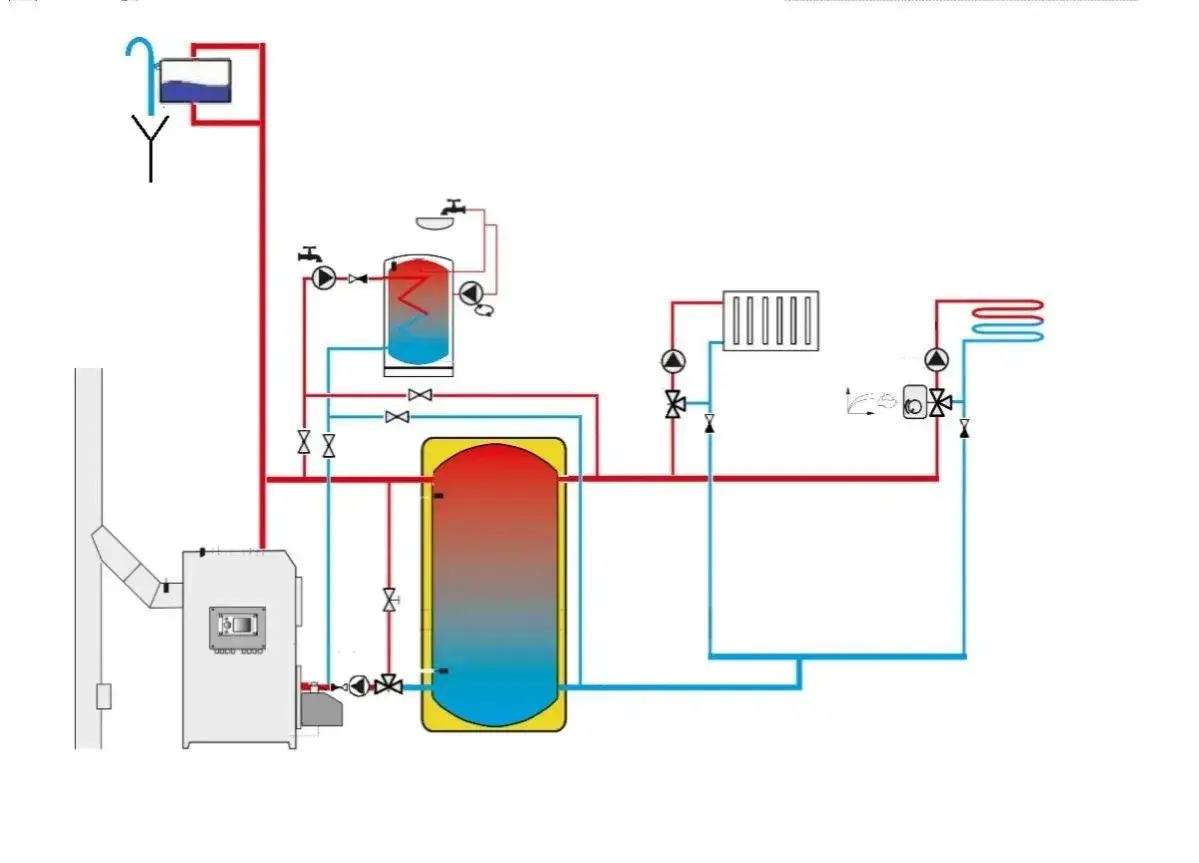

Dwa obiegi cyrkulacji c.w.u. co właściwie oznaczają
W typowej instalacji ciepła woda wychodzi z zasobnika przewodem zasilającym, dociera do punktów poboru, a z końca instalacji wraca osobną rurą cyrkulacyjną. Pompa wymusza ten ruch, dzięki czemu woda nie stygnie całkowicie w przewodach. Po odkręceniu kranu użytkownik czeka znacznie krócej na ciepłą wodę.
Przy dwóch obiegach przewód zasilający rozdziela się na dwie niezależne gałęzie, na przykład dla parteru i piętra albo dla dwóch skrzydeł budynku. Każda gałąź ma własny powrót, a oba powroty trafiają do wspólnego węzła przy zasobniku. Nie chodzi więc o dwa osobne podgrzewacze, lecz o podział instalacji cyrkulacyjnej.
Takie rozwiązanie stosuje się przede wszystkim wtedy, gdy jedna pętla byłaby bardzo długa, punkty poboru są rozłożone po przeciwnych stronach budynku albo jedna część instalacji ma wyraźnie większe opory przepływu. W małym domu z kotłownią blisko łazienki dodatkowy obieg najczęściej nie przyniesie korzyści, a jedynie zwiększy koszt i straty ciepła.
Przykładowy podział instalacji
W domu z kotłownią w piwnicy pierwszy obieg może obsługiwać łazienkę na parterze i kuchnię, a drugi łazienkę na piętrze. W większym budynku rozsądniejszy będzie podział na skrzydło wschodnie i zachodnie. Ja zawsze zaczynam od sprawdzenia długości rur oraz liczby kolan, trójników i zaworów, bo sama liczba punktów poboru nie mówi jeszcze, czy potrzebne są dwa obiegi.

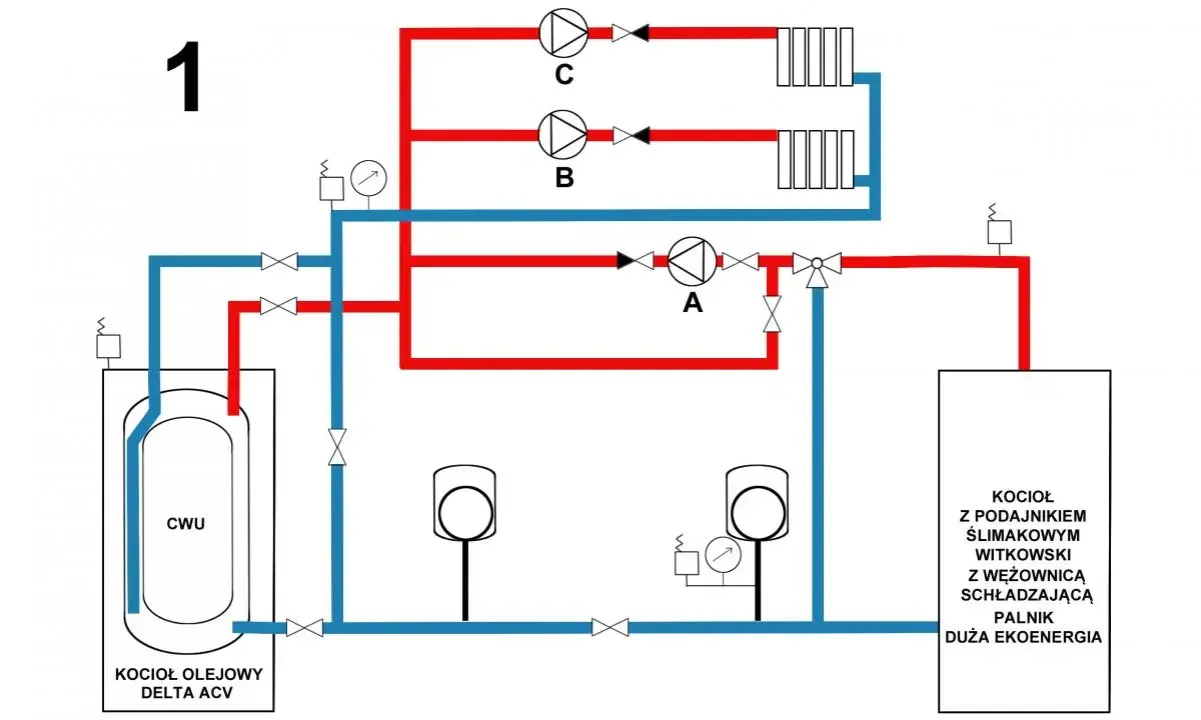

Równolegle czy szeregowo czyli najważniejsza decyzja projektowa
Dwie pętle można teoretycznie połączyć szeregowo, ale w praktyce taki układ często powoduje nierówną temperaturę. Pierwszy obieg odbiera część ciepła, a do drugiego wraca już chłodniejsza woda. Przy dłuższej trasie końcowe punkty mogą nadal wymagać długiego oczekiwania.
Znacznie bezpieczniejszym rozwiązaniem jest połączenie równoległe. Obie gałęzie dostają wodę z tego samego przewodu zasilającego, a przepływ można wyregulować niezależnie. Nie oznacza to jednak, że wystarczy wstawić trójnik i dwie rury. Bez regulacji hydraulicznej krótsza gałąź może zabrać niemal cały przepływ.
| Wariant | Zalety | Problemy | Kiedy stosować |
|---|---|---|---|
| Dwa obiegi równoległe | Niezależna regulacja, równomierna temperatura, łatwiejszy serwis | Więcej rur, zaworów i miejsca przy zasobniku | Duży dom, kilka kondygnacji, długie skrzydła instalacji |
| Dwa obiegi szeregowe | Prostsze prowadzenie rur w niektórych istniejących układach | Nierówna temperatura, trudniejsze wyregulowanie, zależność jednej gałęzi od drugiej | Tylko po dokładnej analizie hydraulicznej |
| Jedna pętla | Najniższy koszt i prostszy montaż | Większa długość przewodów i trudniejsza regulacja przy rozbudowanym budynku | Małe i zwarte instalacje |
W remontowanych domach czasem nie da się wykonać idealnego układu równoległego bez kucia ścian. Wtedy można wykorzystać istniejące przewody, ale trzeba zaakceptować kompromisy i bardzo dokładnie ustawić przepływy. Samo zwiększenie mocy pompy zwykle nie rozwiązuje problemu, a może wywołać szum w rurach i niepotrzebne zużycie energii.
Jak dobrać pompę i zrównoważyć obie gałęzie
Pompa cyrkulacyjna c.w.u. pracuje z wodą przeznaczoną do użytku, dlatego jej korpus i elementy mające kontakt z wodą muszą być do tego przystosowane. Pompa do centralnego ogrzewania z żeliwnym korpusem nie jest automatycznie właściwym zamiennikiem. To jeden z błędów, które widuję przy samodzielnych modernizacjach.
Dobór urządzenia powinien uwzględniać długość obu obiegów, średnice rur, liczbę kształtek oraz wymagany przepływ. W domu jednorodzinnym zwykle wystarcza niewielka pompa c.w.u. o wysokości podnoszenia około 0,5-1,5 m, ale większa instalacja może wymagać innego zakresu. Konkretnego modelu nie powinno się wybierać wyłącznie po oznaczeniu 15-14 albo 25-40.
Co powinno znaleźć się przy rozdzieleniu obiegów
- Zawór równoważący na każdej gałęzi, który pozwala ograniczyć zbyt duży przepływ w krótszym obiegu.
- Zawór zwrotny, aby woda nie przepływała przez jedną pętlę w niepożądanym kierunku.
- Zawory odcinające przy pompie i na powrotach, ułatwiające wymianę urządzeń.
- Odpowiednia izolacja cieplna przewodów, szczególnie w piwnicy, garażu i szachtach.
- Termometry lub punkty pomiarowe, które umożliwiają sprawdzenie temperatury każdej gałęzi.
Regulację zaczynam od otwarcia obu obiegów, uruchomienia pompy i pomiaru temperatury na powrotach. Jeżeli krótsza pętla wraca wyraźnie cieplejsza, trzeba ją przydławić zaworem równoważącym. Celem nie jest identyczny przepływ w litrach na minutę, lecz takie ustawienie, aby każda gałąź utrzymywała potrzebną temperaturę przy możliwie małej pracy pompy.
Przykładowo, obieg o długości 12 m i obieg o długości 30 m nie powinny być regulowane „na oko” tym samym ustawieniem. Dłuższa gałąź ma większe straty ciepła i opory przepływu, dlatego potrzebuje innego udziału w całkowitym przepływie. W budynkach wielorodzinnych takie obliczenia powinny wynikać z projektu, a nie z przypadkowego ustawienia zaworów.
Sterowanie, izolacja i bezpieczeństwo użytkowania
Cyrkulacja działająca bez przerwy przez całą dobę zapewnia komfort, ale jest najdroższym sposobem eksploatacji. Pompa pracuje wtedy nawet wtedy, gdy nikt nie korzysta z wody, a przewody stale oddają ciepło do otoczenia. W domu jednorodzinnym często rozsądniejszy jest program czasowy, na przykład praca rano, po południu i wieczorem.
Jeszcze lepszy efekt daje sterowanie temperaturą powrotu albo przyciskiem uruchamianym przed poborem. Trzeba jednak pamiętać, że zbyt agresywne wyłączanie cyrkulacji może wydłużać oczekiwanie na wodę i utrudniać utrzymanie właściwych warunków higienicznych. Ustawienia należy dopasować do rytmu życia mieszkańców, a nie kopiować gotowy harmonogram.
Przeczytaj również: Taśma PTFE czy pakuły? Jak uszczelnić gwint wodny
Temperatura i dezynfekcja
Polskie warunki techniczne przewidują możliwość uzyskania w punktach poboru temperatury 55-60°C. Instalacja powinna również umożliwiać okresową dezynfekcję cieplną, podczas której temperatura w punktach czerpalnych może wynosić 70-80°C. Taki cykl wymaga ostrożności, sprawnego sterowania i armatury odpornej na podwyższoną temperaturę.
W domu jednorodzinnym stała cyrkulacja nie zawsze jest formalnie wymagana, ale w większych budynkach przepisy przewidują stały obieg między innymi przy odcinkach o objętości przewodu przekraczającej 3 dm³. W praktyce oznacza to, że temat trzeba oceniać nie tylko przez pryzmat wygody, lecz także wielkości i przeznaczenia budynku.
Nie oszczędzałbym na izolacji. Cienka otulina na rurze prowadzona przez chłodną piwnicę może zniwelować część korzyści z dobrze dobranej pompy. Przewody ciepłej wody i oba powroty powinny być zaizolowane zgodnie z wymaganiami dla instalacji, a miejsca przy zaworach i trójnikach nie mogą pozostawać całkowicie odkryte.
Ile kosztuje wykonanie dwóch obiegów c.w.u.
Koszt zależy przede wszystkim od tego, czy instalacja powstaje w nowym budynku, czy trzeba ją dobudować do gotowych ścian. Przy nowej instalacji dodatkowa gałąź oznacza głównie więcej rur, armatury i pracy przy rozdzieleniu. W istniejącym domu największym wydatkiem może być dostęp do przewodów, kucie i odtworzenie wykończenia.
| Zakres prac | Orientacyjny poziom kosztu |
|---|---|
| Pompa cyrkulacyjna do małego domu | około 300-1000 zł za urządzenie |
| Zawory regulacyjne, zwrotne i odcinające | około 300-1200 zł za podstawowy zestaw |
| Wykonanie dwóch gałęzi w nowej instalacji | zwykle od około 1500-4000 zł, bez zasobnika |
| Modernizacja istniejącej instalacji z dostępem do rur | często około 2500-6000 zł |
| Przeróbka z kuciem i odtworzeniem zabudowy | koszt może przekroczyć 6000 zł |
Są to wyłącznie orientacyjne widełki spotykane przy prostych instalacjach w Polsce, a nie gotowy cennik usługi. Wycena rośnie, gdy trzeba wymienić zasobnik, doprowadzić zasilanie elektryczne, zastosować automatykę albo wykonać nowe piony. Najdroższy wariant nie zawsze jest najlepszy, dlatego przed zakupem drugiej pompy sprawdziłbym najpierw, czy problemu nie powoduje brak regulacji lub źle zaizolowana rura.
Co sprawdzić przed zamknięciem ścian
Przed zabudowaniem instalacji warto zrobić próbę działania obu obiegów przy różnych temperaturach i przepływach. Sprawdzam wtedy kierunek strzałek na pompach i zaworach, temperaturę na początku oraz końcu każdej gałęzi, a także to, czy po wyłączeniu jednej pętli druga nadal pracuje prawidłowo.
- Ustal, czy obie gałęzie są połączone równolegle.
- Sprawdź, czy każda pętla ma własny zawór równoważący.
- Zaizoluj wszystkie przewody, również powroty cyrkulacyjne.
- Zaprogramuj pracę pompy zgodnie z godzinami korzystania z wody.
- Upewnij się, że zasobnik, armatura i instalacja są przygotowane do dezynfekcji cieplnej.
Jeżeli po uruchomieniu jeden obieg jest gorący, a drugi pozostaje chłodny, nie zaczynałbym od wymiany pompy na mocniejszą. Najpierw trzeba sprawdzić odpowietrzenie, kierunek przepływu, zawory zwrotne i równoważenie. Właśnie te drobne elementy najczęściej decydują o tym, czy dwa obiegi c.w.u. będą realnym udogodnieniem, czy tylko kosztowną plątaniną rur.
