Jak łączyć rury PE pod ziemią, by nie przeciekały?

Awaria połączenia rury PE pod trawnikiem albo podjazdem oznacza zwykle ponowne kopanie, spuszczanie wody i kosztowną naprawę. Dlatego już na etapie montażu trzeba dobrać właściwą technikę, przygotować końce rur i wykonać próbę szczelności przed zasypaniem wykopu. Poniżej wyjaśniam, kiedy stosować zgrzewanie elektrooporowe, kiedy doczołowe, a kiedy dopuszczalna jest kształtka mechaniczna.

Które połączenie rur PE nadaje się do ułożenia w gruncie

W instalacjach wodnych z rur polietylenowych najczęściej stosuje się dwa trwałe rozwiązania: zgrzewanie elektrooporowe oraz zgrzewanie doczołowe. Obie metody są przeznaczone do wykonywania połączeń nierozłącznych, ale wymagają innego sprzętu i zapewniają wygodę pracy w innych warunkach.

Ja przyjmuję prostą zasadę: jeśli połączenie ma pozostać na stałe pod ziemią, powinno być wykonane techniką przewidzianą do instalacji ciśnieniowych. Klejenie, podgrzewanie palnikiem czy przypadkowe skręcanie elementów nie daje przewidywalnej szczelności.

Przy typowym przyłączu do domu o średnicy 25-40 mm kształtka zaciskowa bywa wystarczająca, ale tylko po sprawdzeniu jej przeznaczenia. W instalacji prowadzonej pod podjazdem, drogą lub w gruncie niestabilnym częściej wybrałbym elektrooporową mufę PE, ponieważ ogranicza liczbę potencjalnych punktów awarii.

Jak przygotować rurę PE przed połączeniem

Najlepsza technika nie pomoże, jeśli rura zostanie źle przygotowana. Końce należy przeciąć prostopadle do osi przewodu, bez zadziorów i spłaszczeń. Do cięcia używa się obcinaka odpowiedniego do rur PE, a nie piły, która może pozostawić poszarpaną krawędź.

Przygotowanie miejsca pracy

Wykop powinien zapewniać dostęp do całego obwodu rury. Nie próbuję wykonywać zgrzewu w błocie, podczas opadów bez osłony ani przy silnym wietrze, który może wychładzać elementy i nanosić kurz na przygotowane powierzchnie.

• Usuń z dna wykopu kamienie i ostre fragmenty gruntu.
• Wykonaj podsypkę z piasku lub drobnego materiału, zwykle o grubości około 10 cm.
• Zapewnij stabilne podparcie rur po obu stronach miejsca łączenia.
• Chroń przygotowane końce przed deszczem, piaskiem i dotykaniem brudnymi rękami.
• Sprawdź oznaczenia rury, jej średnicę, klasę ciśnienia i zgodność z kształtką.

Przy elektrooporze trzeba dodatkowo zeskrobać zewnętrzną warstwę utlenionego polietylenu. Służy do tego skrobak, nie papier ścierny ani nóż. Po oczyszczeniu powierzchnię odtłuszcza się środkiem zalecanym przez producenta i nie dotyka jej palcami.

To drobiazgi, które w praktyce robią największą różnicę. Wilgoć i zabrudzenia mogą spowodować, że zgrzew wygląda poprawnie, ale po kilku miesiącach zacznie przepuszczać wodę. Nie skracałbym też czasu chłodzenia, nawet gdy wykop trzeba szybko zasypać.

Elektrooporowe łączenie rur PE krok po kroku

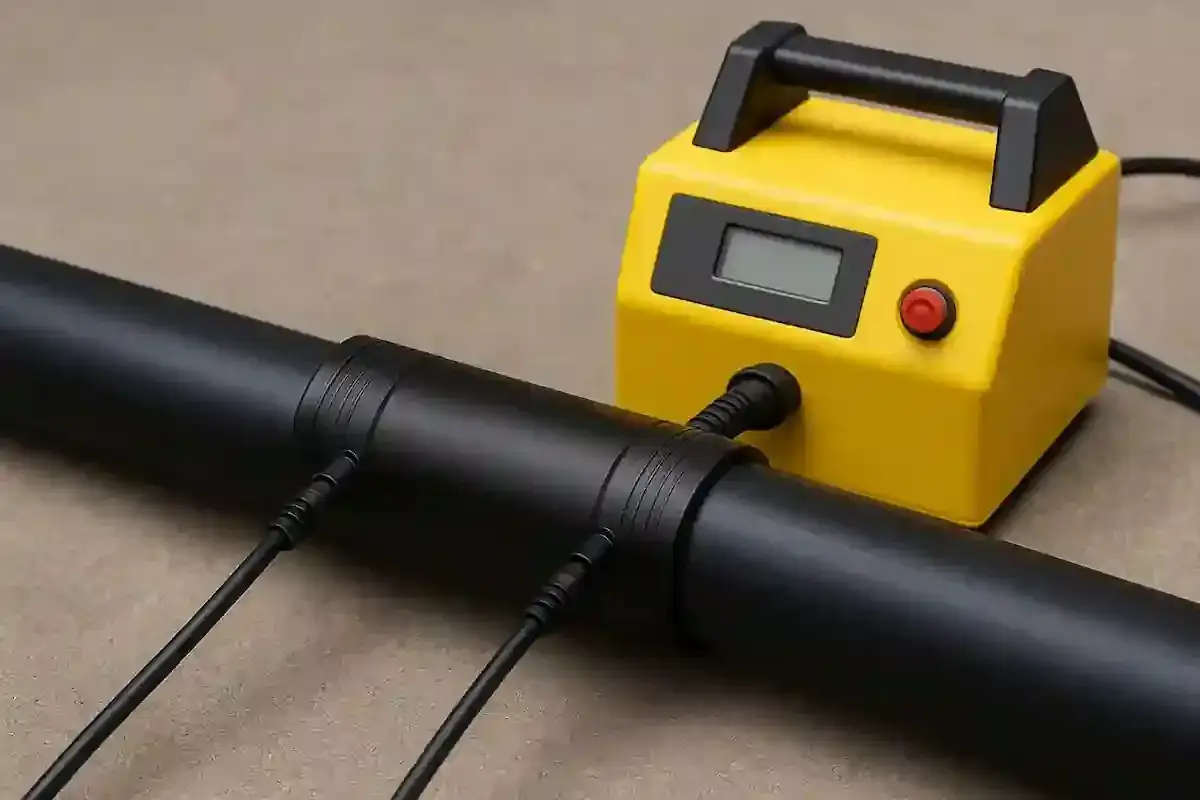

W mufie elektrooporowej znajdują się przewody grzejne. Po podłączeniu zgrzewarki przepływ prądu podgrzewa kształtkę i zewnętrzną powierzchnię rury, tworząc trwałe połączenie na całej strefie wsunięcia.

1. Utnij obie rury pod kątem prostym i usuń zadziory.
2. Zaznacz na rurze głębokość wsunięcia do mufy.
3. Zeskrob warstwę utlenionego PE na długości wskazanej przez producenta.
4. Oczyść powierzchnię i odczekaj, aż odparuje środek czyszczący.
5. Wsuń rury do oporu, ustaw je osiowo i unieruchom zaciskiem.
6. Podłącz zgrzewarkę, zeskanuj kod kształtki albo wprowadź parametry ręcznie.
7. Po zakończeniu cyklu pozostaw połączenie nieruchome przez wymagany czas chłodzenia.

Podczas zgrzewania nie wolno obracać rury, poprawiać jej położenia ani obciążać mufy. Zgrzewarka powinna mieć aktualną kalibrację, a agregat prądotwórczy musi zapewniać stabilne napięcie. Przy większych średnicach potrzebne są także odpowiednie zaciski i urządzenia do zaokrąglania końców rur.

Elektrooporowe połączenie jest szczególnie wygodne przy naprawie istniejącego przewodu, gdy nie da się wysunąć rury z wykopu. Koszt małej mufy wynosi orientacyjnie od 40 do 150 zł, większych elementów od około 150 do 500 zł. Usługa wykonania jednego połączenia często mieści się w przedziale 100-300 zł, ale średnica, dojazd i liczba złączy mogą tę kwotę wyraźnie zmienić.

Kiedy lepiej wybrać zgrzewanie doczołowe

Zgrzewanie doczołowe polega na połączeniu dwóch wyrównanych końców rury za pomocą rozgrzanej płyty grzewczej. Po usunięciu płyty końce są dociskane do siebie z określoną siłą, a po ostygnięciu tworzą jedną ciągłą strukturę.

Ta metoda dobrze sprawdza się przy długich trasach, dużych średnicach i rurach PE100 dostarczanych w odcinkach lub zwojach. Zwykle wykonuje się ją nad wykopem, a gotowy odcinek opuszcza do przygotowanego podłoża. Wykonywanie zgrzewu bezpośrednio w wykopie jest możliwe, ale wymaga wystarczającego miejsca na maszynę.

Przeczytaj również: Jakie ciśnienie wody jest prawidłowe w domu?

Co decyduje o jakości zgrzewu

Końce rur muszą być prawidłowo zamocowane i sfrezowane. Płyta grzewcza powinna mieć temperaturę zgodną z procedurą producenta, często w zakresie około 200-230°C dla rur PE. Nie jest to jednak wartość, którą można ustawić bez sprawdzenia konkretnego systemu.

• Nie łącz rur o różnych średnicach bez odpowiedniej redukcji.
• Nie zgrzewaj elementów, które są mokre lub zabrudzone.
• Nie przesuwaj rur podczas chłodzenia.
• Kontroluj wypływkę po obwodzie, ale nie oceniaj jakości wyłącznie na podstawie jej wyglądu.

Przy kilku połączeniach koszt wynajęcia sprzętu i organizacji stanowiska może przewyższyć cenę elektrooporowych muf. Przy kilkudziesięciu zgrzewach sytuacja się odwraca, bo koszt pojedynczego połączenia doczołowego jest zwykle niższy. To rozwiązanie dla wykonawcy z doświadczeniem, nie dla przypadkowego montażu wykonywanego bez tabeli parametrów.

Kształtki mechaniczne pod ziemią wymagają ostrożności

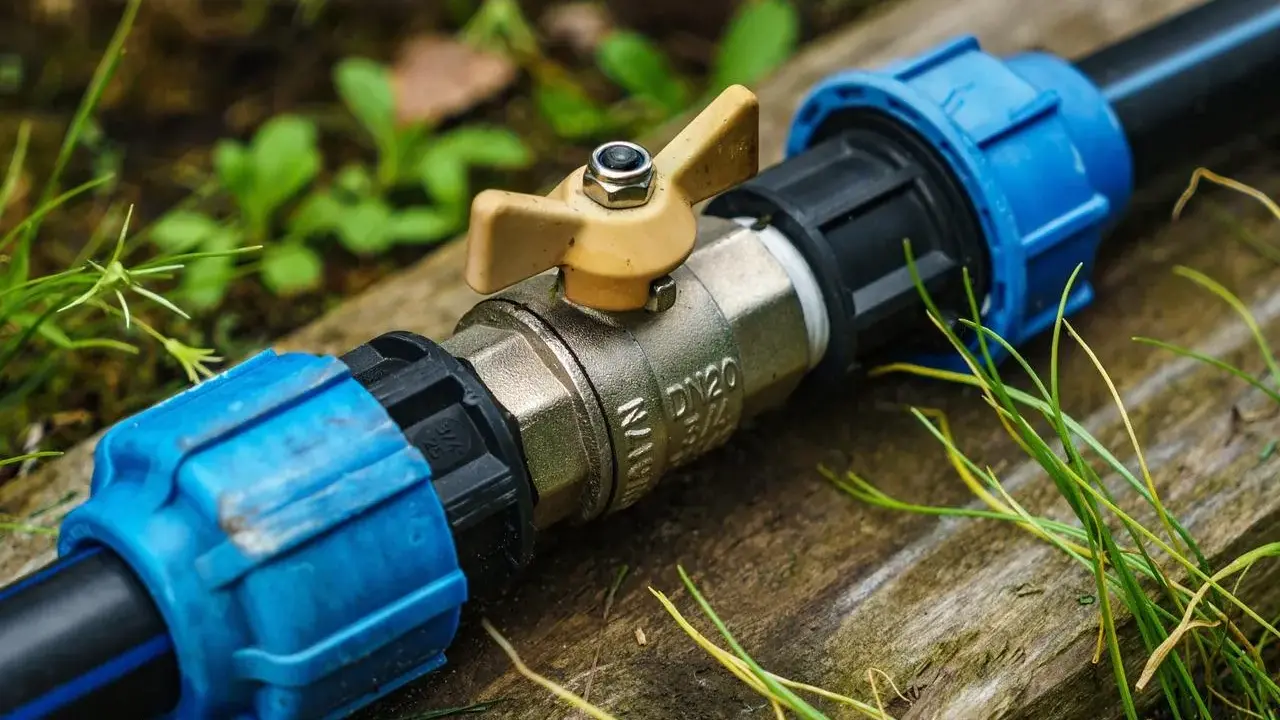

Kształtki skręcane i zaciskowe są szybkie w montażu, dlatego często pojawiają się przy przyłączach ogrodowych, pompach i małych instalacjach. Ich użycie pod ziemią nie jest jednak automatycznie bezpieczne. Na opakowaniu lub w dokumentacji musi znajdować się wyraźna informacja o możliwości bezpośredniego zakopania.

Nie zakopywałbym zwykłego połączenia z marketu pod kostką brukową, jeśli producent przewidział je wyłącznie do montażu dostępnego. Połączenie mechaniczne może wymagać okresowego dokręcenia, a uszkodzona uszczelka nie będzie możliwa do wymiany bez ponownego rozkopania terenu.

Jeżeli taka kształtka jest konieczna, dobrze umieścić ją w studzience lub skrzynce dostępnej z poziomu terenu. Trzeba też sprawdzić dopuszczenie do wody pitnej, zakres temperatur, maksymalne ciśnienie oraz odporność na obciążenia gruntu.

Podane kwoty są jedynie orientacyjne dla rynku polskiego w 2026 roku i nie obejmują wykopu, transportu ani próby szczelności. Najtańszy element nie zawsze oznacza najtańszą instalację, jeśli później trzeba usunąć awarię spod nawierzchni.

Jak ułożyć przewód i sprawdzić go przed zasypaniem

Połączenie powinno leżeć na równym, stabilnym podłożu bez punktowego nacisku. Rura PE jest elastyczna, ale nie należy jej załamywać ani zawracać na zbyt małym promieniu. Minimalny promień gięcia zawsze sprawdzam w karcie technicznej, bo zależy od średnicy, SDR i temperatury rury.

Po ułożeniu przewodu wykonuje się obsypkę z materiału pozbawionego kamieni. Typowo zasypuje się rurę warstwą około 20-30 cm nad jej wierzchem, a dopiero później można stosować grunt z wykopu, jeśli projekt i jego jakość na to pozwalają. Zagęszczanie ciężkim sprzętem bezpośrednio nad rurą jest błędem.

Przed całkowitym zasypaniem wykonuję lub zlecam kilka kontroli:

• oględziny wszystkich złączy i sprawdzenie, czy rury nie zostały przesunięte,
• próbę ciśnieniową zgodnie z projektem i zasadami PN-EN 805,
• płukanie przewodu, a przy wodzie przeznaczonej do spożycia także dezynfekcję,
• sprawdzenie przejść przez ściany, zaworów i punktów zmiany materiału,
• wykonanie dokumentacji powykonawczej albo przynajmniej dokładnego pomiaru trasy.

Próby nie warto sprowadzać do prostego „napompowania rury do jednej wartości”. Ciśnienie próbne, czas stabilizacji i sposób oceny wyniku zależą od projektu, długości przewodu oraz właściwości PE. Złącza najlepiej pozostawić odkryte do czasu uzyskania prawidłowego wyniku.

Błędy, przez które podziemna instalacja zaczyna przeciekać

Najczęściej problem nie wynika z samego materiału, tylko z pośpiechu. Rura jest przycięta krzywo, końcówka nie została oskrobana albo ktoś przesunął mufę podczas chłodzenia. Z zewnątrz wszystko może wyglądać dobrze, lecz szczelność połączenia będzie przypadkowa.

• Łączenie mokrych rur podczas deszczu lub przy stojącej wodzie w wykopie.
• Użycie noża lub papieru ściernego zamiast właściwego skrobaka.
• Brak osiowego ustawienia rury w mufie.
• Zakopanie kształtki mechanicznej bez sprawdzenia, czy jest do tego przeznaczona.
• Zasypanie przewodu bez próby ciśnieniowej.
• Pozostawienie kamieni pod rurą albo bezpośrednio przy złączu.
• Brak taśmy ostrzegawczej i oznaczenia trasy, mimo że PE nie można łatwo wykryć detektorem metalu.

Z mojego doświadczenia wynika, że szczególnie często lekceważy się oznaczenie przebiegu instalacji. Niebieska taśma ostrzegawcza ułożona nad przewodem, a przy dłuższych trasach także przewód lokalizacyjny zgodny z projektem, może oszczędzić wiele pracy przy późniejszym kopaniu.

Jak podjąć dobrą decyzję przed zamknięciem wykopu

Do stałego połączenia pod nawierzchnią najczęściej wybrałbym elektrooporową mufę, zwłaszcza przy małej średnicy i ograniczonym dostępie. Przy długim odcinku oraz większej liczbie złączy bardziej ekonomiczne będzie zgrzewanie doczołowe wykonane przez ekipę z odpowiednim sprzętem.

Kształtki mechaniczne zostawiłbym dla miejsc, do których można wrócić bez rozbierania całej nawierzchni, albo dla produktów jednoznacznie dopuszczonych przez producenta do montażu w gruncie. O trwałości instalacji decyduje nie tylko wybrana metoda, lecz także czyste przygotowanie, prawidłowa obsypka, próba szczelności i dokładne udokumentowanie przebiegu rury.
