może bez problemu zasilać instalację domową przez zbiornik hydroforowy, ale tylko wtedy, gdy armatura, zabezpieczenia i sterowanie są połączone we właściwej kolejności. Poniżej pokazuję praktyczny schemat, wyjaśniam rolę każdego elementu, podaję przykładowe nastawy ciśnienia i wskazuję błędy, przez które pompa zbyt często się uruchamia albo pracuje na sucho.
Najważniejsze zasady poprawnego połączenia pompy i hydroforu
- Zawór zwrotny powinien zatrzymywać wodę w przewodzie tłocznym po wyłączeniu pompy.
- Wyłącznik ciśnieniowy, manometr i zbiornik przeponowy najlepiej podłączyć do jednego kolektora, na przykład przez złącze pięciodrogowe.
- Ciśnienie wstępne powietrza ustawia się zwykle 0,2-0,5 bar poniżej ciśnienia załączenia pompy.
- Zbiornik o pojemności 50-100 litrów jest częstym wyborem dla domu jednorodzinnego, ale dobór zależy od wydajności pompy i zużycia wody.
- Pompa głębinowa musi mieć ochronę przed suchobiegiem, przeciążeniem i zanikiem fazy, jeśli pracuje w instalacji trójfazowej.

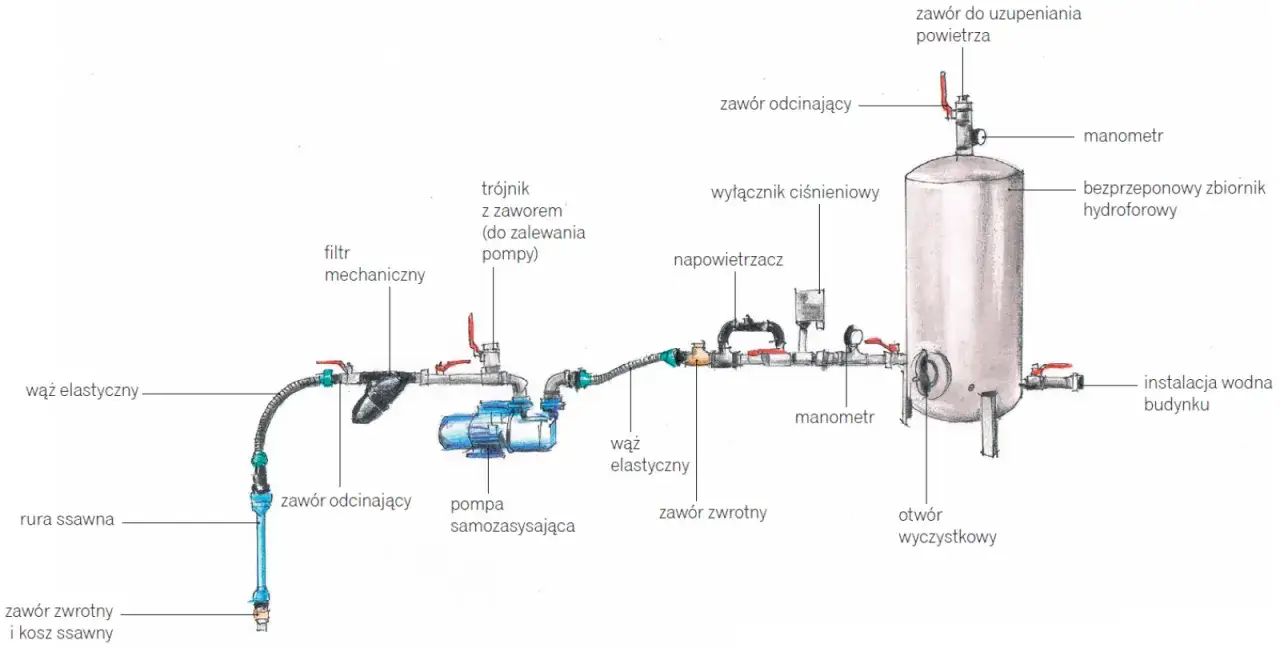

Jak wygląda prawidłowy schemat podłączenia
Najprostszy układ można zapisać w jednej linii:
pompa głębinowa → przewód tłoczny → zawór zwrotny → kolektor przy zbiorniku → instalacja domowa
Do kolektora, często nazywanego złączem pięciodrogowym, podłącza się zbiornik przeponowy, manometr, wyłącznik ciśnieniowy oraz zawór odcinający. Zawór odcinający pozwala odłączyć zbiornik lub armaturę podczas serwisu bez opróżniania całej instalacji.
Schemat ideowy:
Studnia
↓
Pompa głębinowa
↓
Rura tłoczna z zaworem zwrotnym
↓
Kolektor pięciodrogowy ─── Zbiornik przeponowy
↓ ├── Manometr
Instalacja wodna └── Wyłącznik ciśnieniowy
W wielu pompach głębinowych zawór zwrotny znajduje się już w korpusie pompy. Mimo to trzeba sprawdzić instrukcję konkretnego modelu, ponieważ czasem producent wymaga dodatkowego zaworu na przewodzie tłocznym. Nie montuję kilku zaworów zwrotnych bez wyraźnej potrzeby, bo mogą zwiększać opory przepływu i powodować uderzenia hydrauliczne.
Co dzieje się podczas pracy
Po otwarciu kranu ciśnienie w zbiorniku zaczyna spadać. Gdy osiągnie wartość załączenia, wyłącznik ciśnieniowy zamyka obwód sterowania i uruchamia pompę. Pompa tłoczy wodę do instalacji oraz zbiornika, aż ciśnienie wzrośnie do ustawionego poziomu wyłączenia.
Zbiornik przeponowy magazynuje część wody pod ciśnieniem, dlatego pompa nie musi startować przy każdym krótkim poborze. To właśnie ograniczenie liczby uruchomień najbardziej wpływa na trwałość silnika i całego układu.
Jakie elementy trzeba uwzględnić w instalacji
Sama pompa i zbiornik nie tworzą jeszcze kompletnego zestawu. W praktyce potrzebne są także elementy, które pozwalają kontrolować ciśnienie, odciąć urządzenia i bezpiecznie przeprowadzić konserwację.
| Element | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Pompa głębinowa | Tłoczy wodę ze studni do instalacji. | Wydajność i wysokość podnoszenia muszą odpowiadać zapotrzebowaniu budynku. |
| Zawór zwrotny | Blokuje cofanie się wody do studni. | Powinien mieć średnicę dopasowaną do rury i właściwy kierunek przepływu. |
| Zbiornik przeponowy | Magazynuje wodę i stabilizuje ciśnienie. | Jego pojemność nie jest tym samym co ilość wody użytkowej, którą realnie oddaje. |
| Wyłącznik ciśnieniowy | Włącza i wyłącza pompę przy zadanych wartościach. | Zakres nastaw musi mieścić się w dopuszczalnym ciśnieniu zbiornika i pompy. |
| Manometr | Pokazuje ciśnienie w instalacji. | Najwygodniejszy jest model z zakresem obejmującym około 0-6 bar. |
| Zabezpieczenie przed suchobiegiem | Wyłącza pompę, gdy zabraknie wody. | Może działać przez sondy, czujnik przepływu albo sterownik elektroniczny. |
| Zawory odcinające | Ułatwiają wymianę i serwis armatury. | Nie powinno się ich montować tak, aby przypadkowo odciąć zawór bezpieczeństwa od instalacji. |
Przy pompie jednofazowej sterowanie bywa realizowane bezpośrednio przez presostat, jeśli jego styki mają odpowiednią obciążalność. Przy większej mocy albo zasilaniu 3 × 400 V potrzebny jest zwykle stycznik lub dedykowany sterownik. Połączenia elektryczne powinien wykonać elektryk, ponieważ w studni występuje jednocześnie woda i instalacja zasilająca.
W zamkniętym układzie warto przewidzieć również zawór bezpieczeństwa dobrany do maksymalnego ciśnienia pracy. Nie zastępuje on presostatu, lecz chroni instalację w razie jego awarii lub błędnej regulacji.
Dobór zbiornika i ustawienie ciśnienia
Do typowego domu jednorodzinnego często stosuje się zbiornik przeponowy o pojemności 50, 80 albo 100 litrów. Przy dużym ogrodzie, kilku łazienkach lub pompie o wysokiej wydajności lepszy może być większy zbiornik. Mały zbiornik przy mocnej pompie zwykle kończy się częstym taktowaniem, czyli serią krótkich startów i zatrzymań.
Nie należy jednak dobierać zbiornika wyłącznie na podstawie liczby mieszkańców. Liczą się także wydajność pompy, różnica między ciśnieniem załączenia i wyłączenia oraz liczba dopuszczalnych startów silnika na godzinę. Te dane powinny wynikać z instrukcji pompy.
Przykładowe nastawy
Dla niewielkiej instalacji można przyjąć przykładowo załączenie przy 2,0 bar i wyłączenie przy 3,5 bar. W takim przypadku ciśnienie wstępne po stronie powietrznej zbiornika ustawia się zwykle na około 1,6-1,8 bar, po całkowitym spuszczeniu wody i przy odłączonej pompie.
To tylko punkt wyjścia, a nie uniwersalna nastawa. Wysoko położone punkty poboru potrzebują większego ciśnienia, natomiast zbyt wysokie ustawienie może przekroczyć możliwości pompy albo dopuszczalne ciśnienie zbiornika. Najpierw sprawdzam tabliczkę znamionową i instrukcję, dopiero później reguluję presostat.
Jak sprawdzić ciśnienie w zbiorniku
- Odłącz pompę od zasilania.
- Otwórz kran i spuść wodę, aż manometr pokaże około 0 bar.
- Zmierz ciśnienie na wentylu zbiornika zwykłym manometrem.
- Uzupełnij powietrze lub upuść jego nadmiar do wartości wymaganej przez producenta.
- Zamknij kran, włącz pompę i sprawdź, czy cykl załączenia oraz wyłączenia przebiega prawidłowo.
Kontrolę warto wykonywać co kilka miesięcy, szczególnie po dłuższej przerwie w użytkowaniu. Jeżeli z wentyla wydostaje się woda, przepona może być uszkodzona. Wtedy samo dopompowanie powietrza pomoże tylko na chwilę.
Podłączenie krok po kroku
Przygotowanie przewodu ze studni
Rura tłoczna powinna mieć średnicę dobraną do króćca pompy i długości instalacji. Zbyt wąski przewód zwiększa straty ciśnienia, a zbyt wiele kolan i szybkozłączy dodatkowo ogranicza przepływ. Przewód należy zabezpieczyć przed przemieszczaniem i przetarciem, szczególnie przy przejściu przez obudowę studni.
Kabel pompy prowadzi się razem z rurą, ale nie powinien wisieć wyłącznie na przewodzie elektrycznym. Do opuszczania agregatu służy rura nośna, linka lub przewód zalecany przez producenta. Pompa musi być zawieszona stabilnie i umieszczona na takiej głębokości, aby nie zasysała osadów z dna.
Montaż armatury przy zbiorniku
Na wejściu do budynku lub pomieszczenia technicznego montuję kolejno przewód tłoczny, zawór odcinający, kolektor oraz zbiornik przeponowy. Manometr i presostat powinny mieć kontakt z tym samym odcinkiem instalacji, w którym znajduje się zbiornik. Dzięki temu presostat reaguje na rzeczywiste ciśnienie układu.
Przed zbiornikiem dobrze zostawić miejsce na serwis i zastosować połączenie rozłączne. Zbiornik nie powinien być zakryty ani ustawiony bez dostępu do wentyla, bo późniejsza kontrola ciśnienia będzie utrudniona.
Przeczytaj również: Jaki zawór do pralki wybrać? Sprawdź gwinty i montaż
Uruchomienie
Przed pierwszym startem przewód tłoczny i instalację trzeba napełnić wodą, a wszystkie połączenia sprawdzić pod kątem szczelności. Otwieram jeden punkt poboru, uruchamiam pompę i obserwuję, czy z instalacji uchodzi powietrze oraz czy manometr rośnie bez gwałtownych skoków.
Jeśli pompa nie wyłącza się po osiągnięciu ustawionego ciśnienia, nie wolno zostawiać jej pracującej bez nadzoru. Przyczyną może być zła nastawa, nieszczelność, zapowietrzenie, zbyt mała wydajność pompy albo błędne podłączenie presostatu.
Najczęstsze błędy i ich skutki
Najwięcej problemów wynika nie z samego schematu, lecz z pominięcia drobnych elementów albo złej regulacji. Poniższe błędy powtarzają się szczególnie często przy modernizacji starych studni.
- Brak zaworu zwrotnego powoduje cofanie wody i spadek ciśnienia po zatrzymaniu pompy.
- Zbyt mały zbiornik sprawia, że pompa uruchamia się przy każdym krótkim poborze.
- Nieprawidłowe ciśnienie wstępne ogranicza użyteczną pojemność zbiornika i może niszczyć przeponę.
- Brak ochrony przed suchobiegiem grozi przegrzaniem silnika, gdy studnia chwilowo straci wydajność.
- Presostat zamontowany za zamkniętym zaworem przestaje prawidłowo mierzyć ciśnienie w zbiorniku.
- Nieszczelna instalacja powoduje samoczynne załączanie pompy, nawet gdy nikt nie pobiera wody.
- Filtr o zbyt małej przepustowości może wywoływać spadki ciśnienia i fałszywe podejrzenie awarii pompy.
Częste starty pompy nie zawsze oznaczają uszkodzony silnik. Najpierw sprawdzam, czy nie ma wycieku w toalecie, nieszczelnego zaworu lub spadku ciśnienia w zbiorniku. Dopiero później podejrzewam presostat albo sterownik.
Osobnego podejścia wymaga instalacja z falownikiem. Sterownik zmienia prędkość obrotową pompy i utrzymuje bardziej stałe ciśnienie, dlatego klasyczne nastawy presostatu mogą nie pasować. W takim układzie trzeba kierować się instrukcją falownika, czujnika ciśnienia i pompy, a nie schematem przeznaczonym dla prostego sterowania włącz-wyłącz.
Kiedy lepiej zlecić montaż fachowcowi
Sam montaż części hydraulicznej jest możliwy dla osoby z doświadczeniem, ale podłączenie elektryczne, dobór zabezpieczeń i uruchomienie pompy głębinowej mają bezpośredni wpływ na bezpieczeństwo. Fachowiec powinien sprawdzić między innymi przekrój kabla, zabezpieczenie nadprądowe, ochronę przeciwporażeniową oraz prąd znamionowy silnika.
Pomoc specjalisty jest szczególnie rozsądna, gdy studnia ma dużą głębokość, woda zawiera piasek, pompa pracuje trójfazowo albo instalacja zasila również podlewanie. Najdroższy błąd to nie koszt złej złączki, lecz spalona pompa wyciągana ze studni. Próba oszczędności na zabezpieczeniu przed suchobiegiem często kończy się znacznie większym wydatkiem.
Po wykonaniu instalacji dobrze spisać nastawy presostatu, ciśnienie wstępne zbiornika i datę ostatniej kontroli. Taka prosta notatka ułatwia późniejszą diagnostykę, szczególnie gdy z układu korzysta kilka osób.
Drobna kontrola, która chroni cały układ
Poprawny schemat połączenia to dopiero połowa sukcesu. Równie ważne są szczelny przewód tłoczny, właściwe ciśnienie w zbiorniku, sprawny zawór zwrotny i ochrona pompy przed pracą bez wody.
Raz na kilka miesięcy warto sprawdzić manometr, działanie presostatu, stan przepony oraz ewentualne wycieki. Jeżeli pompa zaczyna uruchamiać się częściej niż wcześniej, reaguję od razu, ponieważ taki objaw zwykle pojawia się na długo przed poważną awarią.
