Gdy po wyłączeniu pompy woda cofa się do studni, hydroforu albo podgrzewacza, problem często leży w niewielkim elemencie armatury. Pokażę, jak działa zawór zwrotny, z czego wynika jego skuteczność, gdzie montuje się go w instalacji wodnej oraz jak dobrać i zamontować właściwy model.
Jedno małe urządzenie pilnuje kierunku przepływu wody
- Zawór zwrotny przepuszcza wodę tylko w jednym kierunku.
- Przy zaniku przepływu element zamykający opada albo dociska się do gniazda i blokuje cofanie medium.
- Najczęściej spotyka się wersje sprężynowe, klapowe i kulowe.
- Strzałka na korpusie musi wskazywać kierunek normalnego przepływu.
- Źle dobrany zawór może powodować hałas, spadek ciśnienia i problemy z pompą.
Co dzieje się wewnątrz zaworu zwrotnego
Zawór zwrotny nie steruje przepływem pokrętłem ani siłownikiem. Reaguje samoczynnie na różnicę ciśnień po obu stronach korpusu. Kiedy ciśnienie od strony zasilania jest większe, woda naciska na element zamykający i otwiera przejście.
Po zatrzymaniu pompy lub zmianie kierunku przepływu sytuacja się odwraca. Sprężyna, ciężar klapy albo kulka dociskają element do gniazda, czyli dokładnie obrobionej powierzchni uszczelniającej. W ten sposób zawór ogranicza cofanie się wody i chroni urządzenia znajdujące się przed nim.
Mechanizm można porównać do jednokierunkowych drzwi. Pchanie z właściwej strony pozwala je otworzyć, ale nacisk od przeciwnej strony tylko mocniej je domyka. W praktyce liczy się nie tylko samo zamknięcie, lecz także ciśnienie otwarcia, czyli minimalna różnica ciśnień potrzebna do rozpoczęcia przepływu.
Jeżeli zawór stawia zbyt duży opór, pompa musi pracować ciężej, a na końcu instalacji może pojawić się słabszy strumień wody. Z kolei zanieczyszczenie gniazda może uniemożliwić pełne domknięcie i doprowadzić do powolnego cofania medium.
Rodzaj elementu zamykającego ma znaczenie
Wybór konstrukcji wpływa na miejsce montażu, hałas, opory przepływu i odporność na zabrudzenia. Nie ma jednego zaworu najlepszego do każdej instalacji. Ja zaczynam od odpowiedzi na pytanie, czy ważniejszy jest niski opór przepływu, szybkie zamykanie, czy odporność na drobne zanieczyszczenia.
| Rodzaj zaworu | Zasada działania | Typowe zastosowanie | Najważniejsze ograniczenie |
|---|---|---|---|
| Sprężynowy | Sprężyna dociska grzybek lub tłoczek do gniazda | Instalacje wodne, pompy, podgrzewacze, układy cyrkulacyjne | Większe opory przepływu i wymagane ciśnienie otwarcia |
| Klapowy | Przepływ unosi klapę, a po jego ustaniu klapa opada | Większe średnice rur i instalacje o stabilnym przepływie | Nie każdy model może pracować w dowolnej pozycji |
| Kulowy | Woda przesuwa kulkę, a przepływ wsteczny dociska ją do gniazda | Pompy, instalacje wodne i miejsca narażone na zabrudzenia | Może pracować głośniej, zwłaszcza przy niewłaściwym przepływie |
| Antyskażeniowy | Blokuje przepływ zwrotny i ogranicza ryzyko zanieczyszczenia sieci | Przyłącza wodociągowe i punkty wymagające ochrony sanitarnej | Nie zastępuje wszystkich zabezpieczeń instalacji |
Zawór sprężynowy
To najczęstszy wybór w domowych instalacjach. Sprężyna powoduje szybkie zamknięcie po spadku ciśnienia, dlatego taki model dobrze sprawdza się za pompą, przy podgrzewaczu wody i w instalacji cyrkulacji ciepłej wody użytkowej. Trzeba jednak sprawdzić, czy pompa ma wystarczające ciśnienie, aby pokonać opór sprężyny.
Zawór klapowy
Klapa stawia zwykle mniejszy opór niż mechanizm sprężynowy, dlatego zawory tego typu często stosuje się przy większych średnicach. Potrzebują jednak odpowiednich warunków pracy. Przy bardzo małym przepływie klapa może drgać, uderzać o gniazdo i generować charakterystyczne stukanie.
Zawór kulowy
Kulowy model jest prosty i dość tolerancyjny wobec lekkich zanieczyszczeń. Z tego powodu bywa używany w instalacjach z pompami oraz w układach, w których czystość medium nie jest idealna. Nie oznacza to, że można zrezygnować z filtra, ponieważ piasek i osad nadal mogą uszkodzić uszczelnienie.
Gdzie zawór zwrotny chroni instalację wodną
Najprostsze zastosowanie to zabezpieczenie pompy przed opróżnieniem przewodu i cofaniem wody. W instalacji studziennej zawór może znajdować się na przewodzie ssawnym albo być połączony z koszem ssawnym. Dzięki temu po zatrzymaniu pompy woda pozostaje w rurze, a ponowne uruchomienie jest łatwiejsze.
W układzie hydroforowym element zwrotny pomaga utrzymać ciśnienie i ogranicza powrót wody do studni. Jeśli zawór przepuszcza, pompa może włączać się zbyt często, a ciśnienie w zbiorniku będzie spadało mimo braku poboru wody. Taki objaw łatwo pomylić z nieszczelnością rury.
Drugim ważnym miejscem jest podgrzewacz wody. Zawór montowany na doprowadzeniu zimnej wody zapobiega cofaniu się ogrzanej wody do instalacji zasilającej. Trzeba przy tym pamiętać, że podgrzewanie wody powoduje wzrost jej objętości, dlatego w układzie powinno znaleźć się również odpowiednie zabezpieczenie ciśnieniowe, zwykle grupa bezpieczeństwa.
W instalacji cyrkulacyjnej zawór zwrotny pomaga wymusić przepływ właściwą drogą i ograniczyć niekontrolowaną cyrkulację grawitacyjną. Bez niego woda może krążyć przez nieprzeznaczone do tego odcinki, a temperatura w punktach poboru będzie nierówna.
Elementy zwrotne stosuje się także przy kilku pompach lub obiegach połączonych ze sobą. Każda pompa może wtedy tłoczyć wodę w swoim obiegu bez przepychania jej przez wyłączone urządzenie. W tym przypadku niewłaściwe rozmieszczenie zaworów potrafi jednak pogorszyć pracę całego układu, więc liczy się schemat instalacji, a nie samo dołożenie armatury.
Jak dobrać zawór do konkretnego układu
Średnica przyłącza to dopiero początek. Zawór powinien być dobrany do rodzaju medium, temperatury, ciśnienia roboczego i przewidywanego przepływu. Model przeznaczony do zimnej wody nie musi nadawać się do gorącej wody użytkowej, instalacji centralnego ogrzewania czy roztworu glikolu.
Najważniejsze parametry
- Średnica nominalna, na przykład DN15, DN20 lub DN25, powinna odpowiadać instalacji i wymaganej wydajności.
- Ciśnienie robocze musi obejmować maksymalne ciśnienie występujące w układzie, także podczas pracy pompy.
- Temperatura pracy powinna być zgodna z dokumentacją zaworu i rodzajem uszczelnień.
- Pozycja montażu ma znaczenie, ponieważ niektóre zawory działają prawidłowo tylko w pionie lub tylko na odcinku poziomym.
- Materiał korpusu dobiera się do medium i warunków, a w domu najczęściej spotyka się mosiądz, stal nierdzewną oraz tworzywa sztuczne.
- Opór przepływu jest szczególnie ważny przy słabszych pompach i długich przewodach.
Nie kieruję się wyłącznie ceną. Tani zawór o przypadkowych parametrach może mieć twardą sprężynę, mały przelot albo uszczelnienie nieprzystosowane do temperatury, przez co instalacja zacznie hałasować lub straci wydajność.
W przypadku wody pitnej trzeba wybierać produkt dopuszczony do kontaktu z takim medium. Przyłącze wodociągowe może wymagać także zabezpieczenia antyskażeniowego, którego zadaniem jest ochrona sieci przed przepływem zwrotnym z instalacji budynku. Zwykły zawór zwrotny i zawór antyskażeniowy nie zawsze są tym samym urządzeniem.
Montaż wymaga kilku prostych, ale ważnych decyzji

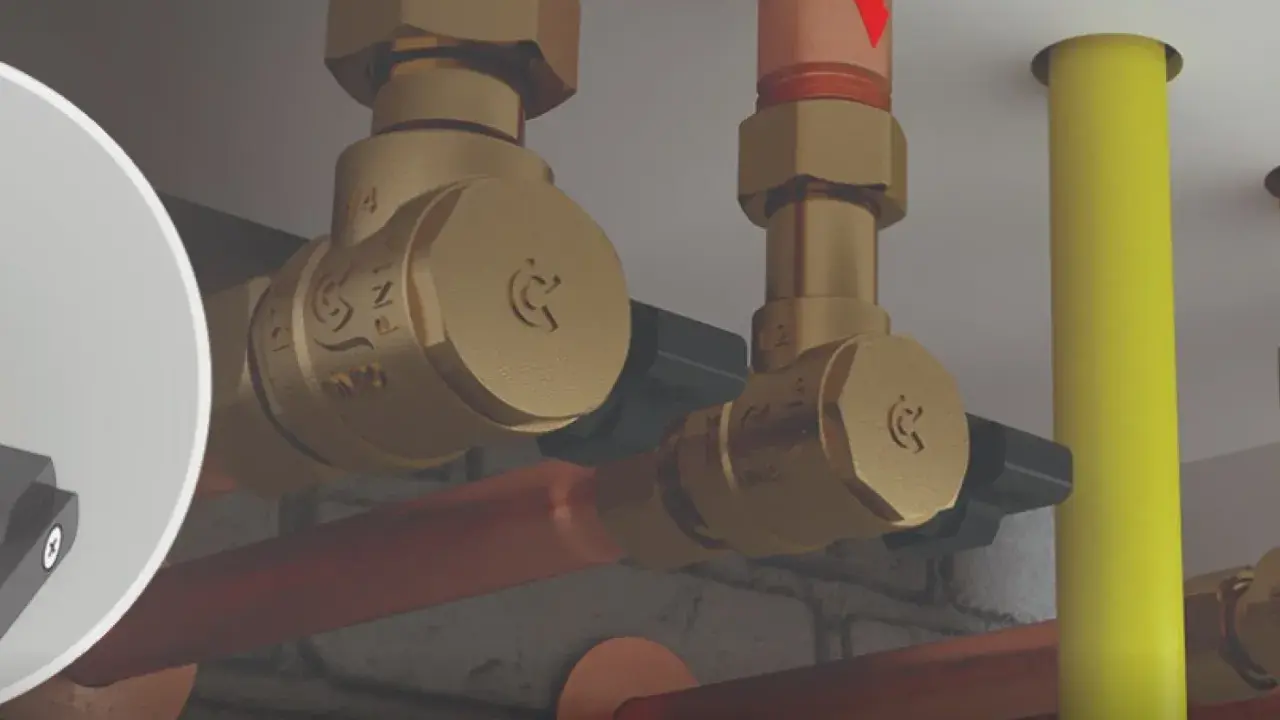

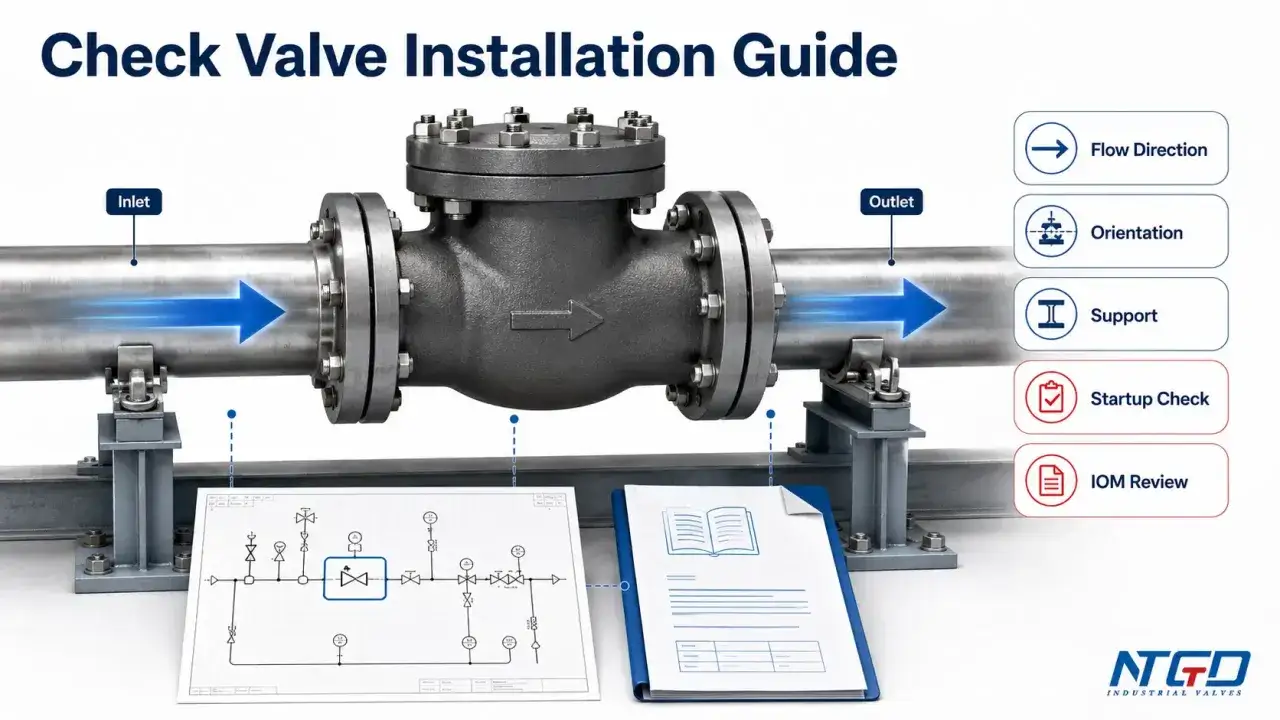

Najczęstszy błąd jest banalny: zawór zostaje wkręcony odwrotnie. Na korpusie znajduje się strzałka, która musi wskazywać kierunek normalnego przepływu wody. Przed montażem sprawdzam ją zawsze, nawet gdy układ wydaje się oczywisty.
- Odciąć dopływ wody i opróżnić fragment instalacji.
- Sprawdzić średnicę, rodzaj gwintu oraz pozycję pracy dopuszczoną przez producenta.
- Usunąć zanieczyszczenia z rur i, jeśli układ tego wymaga, zamontować filtr przed zaworem.
- Ustawić korpus zgodnie ze strzałką przepływu.
- Uszczelnić połączenia odpowiednim materiałem, bez nakładania nadmiernej ilości pakuł lub taśmy.
- Powoli napełnić instalację, odpowietrzyć ją i sprawdzić szczelność.
- Uruchomić pompę lub pobór wody i ocenić, czy nie pojawia się hałas albo wyraźny spadek ciśnienia.
Zaworu nie powinno się montować bezpośrednio w miejscu, gdzie występują silne drgania, uderzenia hydrauliczne albo brak miejsca na późniejszy demontaż. Dobrze zostawić dostęp serwisowy, ponieważ nawet solidny element może kiedyś wymagać oczyszczenia lub wymiany.
Ważna jest też ochrona przed uderzeniem hydraulicznym. Gwałtowne zamknięcie zaworu przy dużej prędkości przepływu może wywołać stuknięcie w rurach. Jeśli problem powtarza się po zamontowaniu zaworu, trzeba sprawdzić nie tylko sam element, lecz także prędkość przepływu, długość przewodów i sposób sterowania pompą.
Co oznaczają hałas, spadek ciśnienia i cofanie wody
Zawór zwrotny nie jest elementem, który można oceniać wyłącznie wzrokowo. O jego stanie świadczy zachowanie instalacji. Częste załączanie pompy, powolne opróżnianie przewodu, nierówne ciśnienie albo stukanie po zamknięciu kranu mogą wskazywać na problem z zaworem.
Przeczytaj również: Dlaczego woda z bojlera śmierdzi i co z tym zrobić?
Najczęstsze przyczyny problemów
- zawór został zamontowany przeciwnie do kierunku przepływu;
- gniazdo lub element zamykający są zabrudzone piaskiem, rdzą albo osadem;
- uszczelka jest zużyta, odkształcona lub niedopasowana do temperatury;
- sprężyna straciła właściwości albo mechanizm się zablokował;
- zawór ma zbyt mały przekrój i dławi przepływ;
- model pracuje w pozycji, do której nie został przeznaczony;
- w instalacji występują skoki ciśnienia lub zapowietrzenie.
Przy podejrzeniu awarii najpierw odcinam wodę i sprawdzam kierunek montażu oraz dostępne połączenia. W prostym zaworze gwintowanym można ocenić, czy element zamykający porusza się swobodnie, ale rozbieranie armatury pracującej przy wysokim ciśnieniu albo gorącej wodzie lepiej zostawić instalatorowi.
Samo przepłukanie czasem pomaga, lecz nie jest uniwersalnym lekarstwem. Jeżeli gniazdo jest wytarte albo korpus pęknięty, zawór trzeba wymienić. Przy ponownym montażu warto dodać filtr, jeśli instalacja doprowadza wodę z własnego ujęcia lub wcześniej pojawiały się w niej zanieczyszczenia.
Co sprawdzić przed zamknięciem zabudowy
Przed zakryciem rur lub wykonaniem obudowy sprawdzam trzy rzeczy: kierunek przepływu, szczelność i dostęp do zaworu. To krótka kontrola, która może oszczędzić kucia ściany, gdy element okaże się wadliwy albo zostanie zamontowany w niewłaściwej pozycji.
Jeśli zawór ma chronić pompę, obserwuję instalację po jej wyłączeniu. Ciśnienie nie powinno gwałtownie znikać, a przewód ssawny nie powinien się opróżniać. Przy podgrzewaczu sprawdzam natomiast, czy zawór nie blokuje prawidłowej pracy grupy bezpieczeństwa.
Dobrze dobrany i prawidłowo zamontowany zawór zwrotny pracuje niemal niezauważalnie. Jego obecność poznaje się po tym, że woda płynie tam, gdzie powinna, pompa nie uruchamia się bez powodu, a instalacja zachowuje stabilne ciśnienie.
