Na obudowie pompy obiegowej CO znajduje się kilka grup oznaczeń, które mówią o kierunku przepływu, wybranym trybie regulacji, wydajności oraz parametrach elektrycznych urządzenia. Wyjaśniam, co oznaczają najczęściej spotykane symbole, jak czytać zapis typu 25-60 i jak dobrać ustawienie do grzejników albo ogrzewania podłogowego.
Najważniejsze informacje o oznaczeniach pompy CO
- Strzałka pokazuje kierunek przepływu wody przez korpus pompy.
- I, II, III oznaczają kolejne poziomy stałej prędkości lub wydajności.
- PP oznacza ciśnienie proporcjonalne, a CP ciśnienie stałe.
- Zapis 25-60 zwykle wskazuje przyłącze DN25 i maksymalną wysokość podnoszenia 6 m.
- Tryb AUTOADAPT sam dopasowuje pracę pompy do zapotrzebowania instalacji, ale nie pasuje idealnie do każdego układu.
- Przy wymianie pompy trzeba sprawdzić nie tylko symbol modelu, lecz także długość montażową, napięcie i kierunek przepływu.
Symbole na obudowie pokazują, jak pompa pracuje
Najłatwiej zacząć od oznaczeń widocznych bezpośrednio na panelu sterującym. To one informują, czy pompa działa na stałej prędkości, utrzymuje określone ciśnienie, czy automatycznie zmienia obroty. W praktyce właśnie ten fragment oznaczeń najczęściej decyduje o tym, czy grzejniki będą grzały równomiernie i czy instalacja pozostanie cicha.
Strzałka na korpusie
Strzałka wskazuje kierunek przepływu wody. Pompa powinna być zamontowana tak, aby kierunek strzałki zgadzał się z kierunkiem obiegu w instalacji. Odwrócenie pompy może skutkować słabym przepływem, hałasem, zapowietrzaniem, a w niektórych układach także brakiem ogrzewania części budynku.
Nie wystarczy spojrzeć na przewody. Przed demontażem starego urządzenia sprawdzam położenie strzałki na jego korpusie, ponieważ układ rur nie zawsze jest wykonany zgodnie z typowym schematem. Trzeba też zachować właściwe położenie wału silnika, zwykle poziome, zgodnie z instrukcją konkretnego modelu.
Oznaczenia I, II i III
Symbole I, II i III oznaczają zazwyczaj trzy poziomy stałej prędkości obrotowej. Jedynka daje najniższą wydajność i pobór energii, dwójka ustawienie pośrednie, a trójka najwyższą pracę pompy. Nie oznacza to jednak, że poziom III jest zawsze najlepszy.
Zbyt wysoki bieg może powodować szum w zaworach termostatycznych, przelewanie wody przez instalację i niepotrzebne zużycie prądu. Jeżeli wszystkie grzejniki są ciepłe, ale przy wyższym biegu pojawia się wyraźny szum, zwykle rozsądniej jest zejść o jeden poziom niż zwiększać moc jeszcze bardziej.
Symbol grzejnika i podłogówki
W nowoczesnych pompach spotyka się ikonę grzejnika, grzejników z zaworami termostatycznymi albo pętlę ogrzewania podłogowego. Nie są to wyłącznie ozdobne piktogramy. Podpowiadają, czy wybrano regulację odpowiednią dla instalacji grzejnikowej lub ogrzewania płaszczyznowego.
Pompa pracująca z grzejnikami często powinna reagować na zamykanie i otwieranie zaworów termostatycznych. W podłogówce częściej sprawdza się utrzymywanie stabilnego ciśnienia, ponieważ rozdzielacz i pętle wymagają spokojnej, przewidywalnej pracy. Ostateczne ustawienie zależy jednak od oporów instalacji, liczby obiegów i zastosowanej automatyki.
PP, CP i AUTOADAPT bez technicznego żargonu
Najwięcej nieporozumień wywołują skróty dotyczące regulacji. Pompa nie zawsze tłoczy wodę z taką samą siłą. W modelach elektronicznych może zmieniać obroty, gdy zawory się przymykają albo gdy rośnie zapotrzebowanie na ciepło.
| Symbol | Znaczenie | Typowe zastosowanie |
|---|---|---|
| PP | Ciśnienie proporcjonalne, czyli zmienne zależnie od przepływu | Instalacje grzejnikowe z zaworami termostatycznymi |
| CP | Ciśnienie stałe utrzymywane niezależnie od przepływu | Ogrzewanie podłogowe i układy z rozdzielaczem |
| I, II, III | Stałe krzywe prędkości lub wydajności | Prostsze instalacje i starsze pompy |
| AUTOADAPT | Automatyczne dopasowanie parametrów do obciążenia | Wiele zamkniętych instalacji grzewczych |
| Min. / Max. | Praca na minimalnej albo maksymalnej krzywej | Tryb serwisowy lub szczególne wymagania instalacji |
Ciśnienie proporcjonalne PP
W trybie PP1, PP2 lub PP3 pompa zmienia wysokość podnoszenia wraz ze zmianą przepływu. Kiedy część zaworów termostatycznych się zamyka, obniża obroty i ogranicza wzrost ciśnienia. To pomaga zmniejszyć szum w grzejnikach.
PP1 jest najłagodniejszą charakterystyką, a PP3 najmocniejszą. W domu z długimi przewodami, dużą liczbą grzejników albo wysokimi oporami hydraulicznymi poziom PP1 może być zbyt słaby. Z kolei PP3 w małym mieszkaniu często będzie przesadą.
Ciśnienie stałe CP
Tryb CP1, CP2 lub CP3 utrzymuje mniej więcej stałą różnicę ciśnień między zasilaniem a powrotem pompy. Ten sposób regulacji zwykle dobrze pasuje do ogrzewania podłogowego, gdzie przepływ jest rozdzielany przez rotametry i siłowniki na rozdzielaczu.
Jeżeli podłogówka jest niedogrzana mimo otwartych zaworów, nie zawsze pomaga przełączenie pompy na najwyższy poziom CP. Przyczyną może być zapowietrzenie pętli, zabrudzony filtr, źle ustawione przepływy albo zbyt niska temperatura zasilania. Sam symbol na pompie nie zastąpi sprawdzenia całego układu.
AUTOADAPT i automatyczne dopasowanie
AUTOADAPT analizuje zachowanie instalacji i dobiera punkt pracy pompy do aktualnego zapotrzebowania. To dobre ustawienie startowe w wielu instalacjach grzejnikowych, zwłaszcza gdy nie znamy dokładnych oporów hydraulicznych.
Nie oczekuję jednak, że automatyka naprawi każdy problem. Po zmianie ustawienia pompa może potrzebować kilku dni na stabilizację, a w instalacji z błędnie wyregulowanymi grzejnikami nadal wystąpią różnice temperatur. Jeżeli po około tygodniu część pomieszczeń pozostaje chłodna, trzeba sprawdzić przepływy i odpowietrzenie, zamiast bez końca zmieniać tryby.

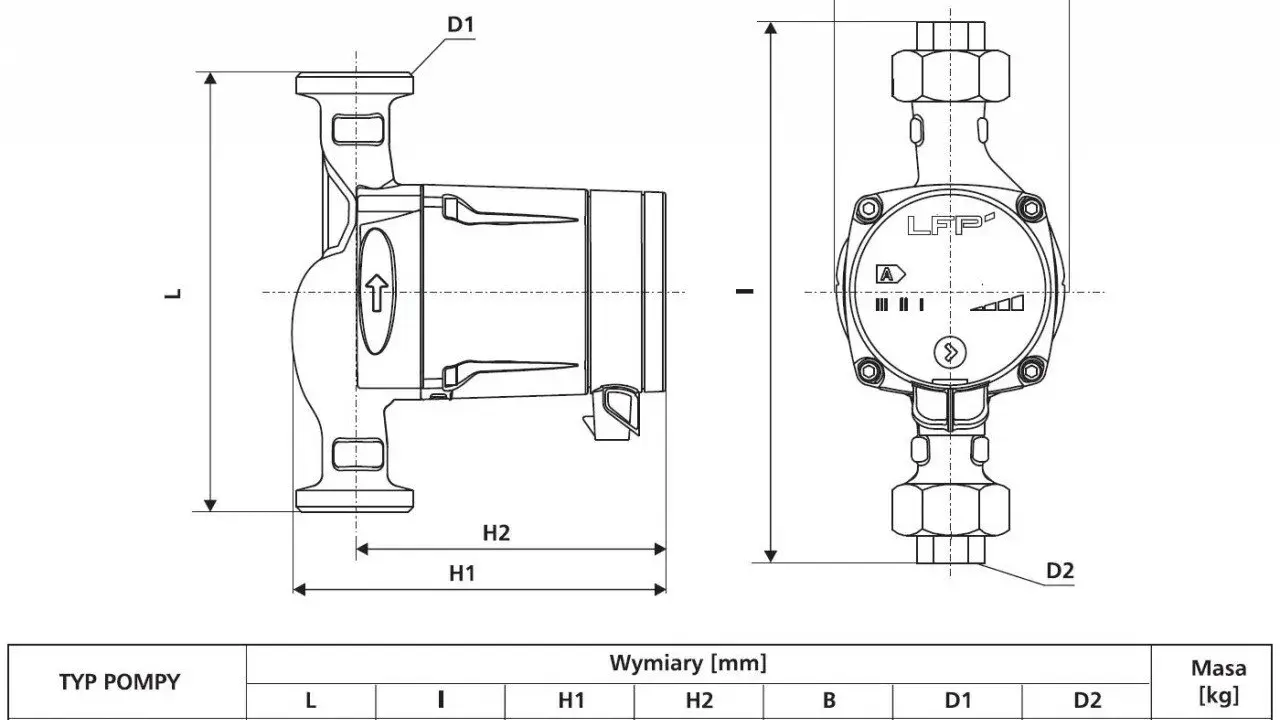

Jak czytać zapis 25-60, 25/6 i inne dane modelu
Na froncie albo tabliczce znamionowej często pojawia się kod podobny do 25-60 180, 25/1-6 lub 32-80. Producenci stosują różne formaty, dlatego zapis trzeba traktować jako wskazówkę, a nie uniwersalny kod obowiązujący dla każdej marki.
| Oznaczenie | Najczęstsze znaczenie | Co z tego wynika |
|---|---|---|
| 25 lub DN25 | Nominalny rozmiar przyłącza | Pompa musi pasować do armatury i średnicy połączeń |
| 60 lub 6 | Maksymalna wysokość podnoszenia około 6 m | To nie jest bezpośrednio moc silnika ani ciśnienie w barach |
| 180 | Długość montażowa 180 mm | Przy wymianie musi zgadzać się odległość między przyłączami |
| 130 | Długość montażowa 130 mm | Nie można zastąpić jej wersją 180 mm bez zmian w instalacji |
| 1~230 V, 50 Hz | Zasilanie jednofazowe | Pompa jest przeznaczona do typowej instalacji domowej |
| IP44 | Stopień ochrony obudowy | Nie oznacza pełnej odporności na zalanie wodą |
| PN10 | Dopuszczalne ciśnienie nominalne około 10 barów | Parametr trzeba porównać z wymaganiami instalacji |
Najczęstszy błąd polega na uznaniu, że pompa 25-60 zawsze będzie zamiennikiem każdej pompy o tym samym symbolu. Liczą się również rozstaw przyłączy, średnica gwintów, temperatura medium, maksymalne ciśnienie i sposób sterowania. Przy zakupie zamiennika najlepiej przepisać cały kod z tabliczki, a nie tylko dwie liczby widoczne z przodu.
Wysokość podnoszenia podawana w metrach nie oznacza, że pompa podniesie wodę na sześć metrów w pionie w dowolnych warunkach. To wartość związana z pokonywaniem oporów instalacji. Im dłuższe rury, więcej kolan, zaworów i wąskich przekrojów, tym większego sprężu może wymagać układ.
Jak dobrać symbol regulacji do rodzaju instalacji
Dobór trybu zaczynam od ustalenia, co faktycznie reguluje przepływ. Inaczej zachowuje się obieg z klasycznymi grzejnikami, inaczej rozdzielacz podłogowy, a jeszcze inaczej instalacja z buforem, sprzęgłem hydraulicznym albo kilkoma pompami.
Grzejniki z głowicami termostatycznymi
W typowym układzie dwururowym najczęściej sprawdza się PP albo AUTOADAPT. Gdy termostaty ograniczają przepływ, pompa powinna zmniejszyć swoją pracę. Dzięki temu instalacja jest cichsza i nie pobiera więcej energii, niż rzeczywiście potrzeba.
Jeśli najdalszy grzejnik nie osiąga temperatury, można przejść z PP1 na PP2 albo PP3. Najpierw sprawdziłbym jednak, czy zawory są otwarte, grzejniki odpowietrzone, a instalacja hydraulicznie wyregulowana. Zwiększanie obrotów pompy często maskuje problem, ale go nie usuwa.
Ogrzewanie podłogowe
W instalacji podłogowej zwykle stosuje się CP1 lub CP2, ponieważ rozdzielacz potrzebuje stabilnego ciśnienia przy zmieniających się przepływach. Wysokość ustawienia zależy od liczby pętli, ich długości i nastaw na rotametrach.
Przy kilku krótkich pętlach CP1 może wystarczyć. Przy większym rozdzielaczu i dłuższych obiegach potrzebny będzie mocniejszy poziom. Pompa nie powinna pracować na maksymalnej charakterystyce tylko dlatego, że podłoga wolno się nagrzewa. Odpowiedź układu jest opóźniona i trzeba oceniać efekt po kilku godzinach, nie po kilku minutach.
Przeczytaj również: Jaka otulina na rury CO? Dobierz materiał i grubość bez błędów
Instalacja jednorurowa i starsze układy
W instalacjach jednorurowych przepływ bywa bardziej wymagający, a ustawienie PP nie zawsze daje oczekiwany efekt. Czasem lepiej sprawdza się stała krzywa na poziomie I albo II, ale takie rozwiązanie wymaga obserwacji temperatur i hałasu.
Jeżeli instalacja ma stare, częściowo zamulone przewody, sama zmiana trybu może nie przynieść poprawy. Osad ogranicza przepływ, a zbyt mocna praca pompy może wtedy tylko zwiększyć szum i przyspieszyć zużycie armatury.
Symbole ostrzegawcze i błędy, których nie wolno ignorować
Nie wszystkie ikony oznaczają tryb pracy. Część sygnalizuje awarię, brak przepływu, pracę na sucho albo zablokowanie wirnika. Migająca kontrolka nie zawsze oznacza uszkodzoną pompę, ale zawsze wymaga sprawdzenia instrukcji konkretnego modelu.
- Symbol trójkąta lub alarmu zwykle wskazuje błąd wymagający odczytania kodu.
- Symbol kropli albo suchego wirnika może oznaczać brak wody lub powietrze w korpusie.
- Ikona klucza często prowadzi do informacji serwisowych albo blokady ustawień.
- Przekreślony głośnik lub alarm może oznaczać wyciszenie sygnału, a nie usunięcie przyczyny.
- Wskaźnik temperatury informuje o temperaturze medium lub aktywnej funkcji zależnej od temperatury.
Przed odkręceniem korka odpowietrzającego albo demontażem pompy odłączam zasilanie i czekam, aż woda ostygnie. W instalacji grzewczej może panować wysokie ciśnienie, dlatego sam fakt, że pompa przestała pracować, nie oznacza bezpiecznych warunków do jej otwarcia.
Jeśli pompa buczy, ale wirnik nie rusza, przyczyną może być blokada po dłuższym postoju. Gdy pojawia się wyciek, zapach spalenizny, regularny błąd elektroniki albo wyraźne przegrzewanie, nie traktowałbym tego jako problemu z ustawieniem symbolu. W takich sytuacjach potrzebna jest diagnostyka instalacji i urządzenia.
Co sprawdzić przed zmianą ustawienia pompy
Zmiana trybu jest prosta, ale dobrze wykonać ją w określonej kolejności. Dzięki temu wiadomo, czy poprawa wynika z ustawienia, czy przypadkowo usunęliśmy inny problem.
- Sprawdź, czy pompa ma zasilanie i czy na wyświetlaczu nie ma kodu błędu.
- Odczytaj strzałkę na korpusie i upewnij się, że kierunek przepływu jest prawidłowy.
- Odpowietrz grzejniki, rozdzielacz oraz sam korpus pompy, jeśli producent przewidział taką procedurę.
- Wyczyść filtr przed pompą, jeżeli instalacja jest stara albo po napełnieniu pojawiły się zanieczyszczenia.
- Ustaw jeden tryb i obserwuj instalację przez kilka godzin, a przy podłogówce nawet przez dobę.
- Oceniaj jednocześnie temperaturę pomieszczeń, hałas i zachowanie wszystkich obiegów.
Nie zmieniam kilku parametrów naraz. Jeżeli przełączę jednocześnie tryb PP, poziom prędkości i temperaturę kotła, trudno ustalić, co rzeczywiście pomogło. Najlepsze ustawienie to zwykle najniższa wydajność zapewniająca równomierne ogrzewanie bez hałasu.
Jedna liczba na pompie nie opisuje całej instalacji
Oznaczenia na pompie pozwalają szybko zorientować się, z jakim urządzeniem mamy do czynienia i jak działa jego regulacja. Nie mówią jednak wszystkiego o instalacji. Ten sam model może pracować poprawnie w jednym domu, a w innym wymagać innego trybu z powodu długości rur, liczby zaworów albo sposobu podłączenia.
Jeżeli po odczytaniu symboli nadal nie wiadomo, co ustawić, zaczynam od trybu zalecanego przez producenta dla danego rodzaju instalacji i obserwuję efekt. Gdy pompa hałasuje, grzejniki grzeją nierówno albo podłogówka nie osiąga temperatury, szukam przyczyny w całym obiegu, a nie tylko w panelu sterującym.
Najważniejsza zasada jest prosta: symbol pomaga podjąć decyzję, ale nie zastępuje prawidłowego doboru i regulacji hydraulicznej. Przy wymianie urządzenia warto zachować zdjęcie starej tabliczki oraz zapisać ustawienia, bo te informacje często skracają późniejszą diagnostykę.
