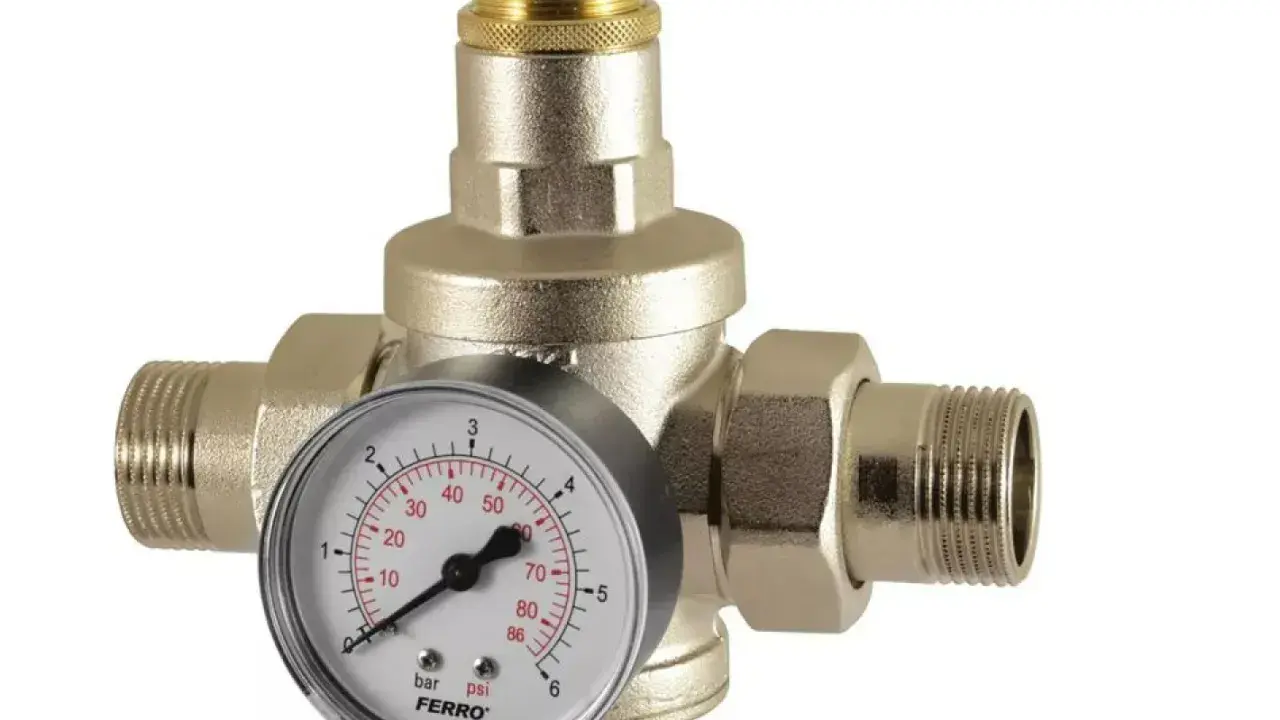

Gdy ktoś pyta, jakie ciśnienie w układzie otwartym CO powinno panować, najważniejsza odpowiedź brzmi: nie ustawia się tu jednej wartości, tak jak w instalacji zamkniętej. Ciśnienie zależy przede wszystkim od wysokości naczynia wzbiorczego, poziomu wody i miejsca pomiaru. Wyjaśniam, jak je obliczyć, jaki poziom uznać za prawidłowy, co oznaczają przelewanie i zapowietrzanie oraz jak bezpiecznie ocenić stan instalacji.
W otwartym CO liczy się wysokość słupa wody, a nie wskazanie 1,5 bara
- Układ otwarty ma naczynie wzbiorcze połączone z atmosferą, dlatego nie pracuje pod stałym ciśnieniem takim jak układ zamknięty.
- Ciśnienie hydrostatyczne rośnie o około 0,1 bara na każdy metr różnicy wysokości.
- Przy kotle znajdującym się 5 m poniżej poziomu wody w naczyniu otrzymamy około 0,5 bara.
- Najwyższy punkt instalacji powinien mieć zapas wody nad sobą, a naczynie musi być zamontowane powyżej najwyższego odbiornika.
- Przelewanie naczynia, gotowanie wody i częste dolewanie oznaczają problem z instalacją lub zabezpieczeniem, a nie prawidłową pracę.
Dlaczego w układzie otwartym nie ustawia się typowego ciśnienia
W instalacji otwartej woda znajduje się w naczyniu wzbiorczym, którego przestrzeń powietrzna ma kontakt z atmosferą. Oznacza to, że na poziomie lustra wody panuje w przybliżeniu ciśnienie atmosferyczne, a nie ciśnienie zamknięte w rurach przez membranę i zawór bezpieczeństwa.
Ciśnienie w pozostałych punktach powstaje dzięki ciężarowi słupa wody. Im niżej znajduje się dany element względem lustra w naczyniu, tym większe ciśnienie hydrostatyczne będzie w nim występowało. Dlatego manometr przy kotle może wskazywać inną wartość niż ciśnienie w najwyżej położonym grzejniku.
W praktyce oznacza to, że nie należy bezrefleksyjnie dolewać wody do otwartego układu tylko po to, aby uzyskać 1,0, 1,5 albo 2,0 bara. Takie wartości często dotyczą instalacji zamkniętych. W układzie otwartym najważniejszy jest prawidłowy poziom wody w naczyniu oraz drożność rur wzbiorczej, bezpieczeństwa i przelewowej.
Jak obliczyć ciśnienie w otwartej instalacji CO
Do prostego oszacowania można przyjąć, że 1 metr słupa wody odpowiada około 0,1 bara. Mierzymy pionową odległość od lustra wody w naczyniu wzbiorczym do miejsca, które chcemy ocenić.
| Różnica wysokości | Przybliżone ciśnienie | Co to oznacza |
|---|---|---|
| 1 m | 0,1 bara | Niewielkie ciśnienie statyczne |
| 3 m | 0,3 bara | Typowa wartość przy dolnym odcinku małej instalacji |
| 5 m | 0,5 bara | Ciśnienie możliwe przy kotle w domu z dwiema kondygnacjami |
| 8 m | 0,8 bara | Wyższe ciśnienie na najniżej położonych elementach |
Przykład jest prosty. Jeżeli lustro wody znajduje się 4 m nad kotłem, przy kotle powstanie około 0,4 bara ciśnienia statycznego. Gdy pompa pracuje, dochodzi do tego różnica ciśnień wytwarzana przez pompę, ale nie należy mylić jej z ciśnieniem napełnienia instalacji.
Z mojego punktu widzenia najczęstszy błąd polega właśnie na traktowaniu wysokości podnoszenia pompy jak ciśnienia w układzie. Pompa o wysokości podnoszenia 4 m nie „dolewa” do instalacji 0,4 bara. Wymusza przepływ i tworzy różnicę ciśnień między króćcem ssawnym a tłocznym.
Jaki poziom wody powinien być w naczyniu wzbiorczym
W naczyniu powinno znajdować się tyle wody, aby instalacja była całkowicie wypełniona także w najwyższych punktach, ale jednocześnie musi pozostać wolna przestrzeń na rozszerzanie się wody podczas nagrzewania. Nie napełnia się zbiornika po sam brzeg.
Poziom kontroluje się na zimnej instalacji, najlepiej zgodnie z oznaczeniami wykonanymi przez instalatora. Jeżeli takich oznaczeń nie ma, nie należy ustalać poziomu wyłącznie „na oko”. Znaczenie ma pojemność całej instalacji, pojemność naczynia, temperatura pracy i sposób poprowadzenia rur zabezpieczających.
Naczynie musi znaleźć się nad najwyższym punktem
Otwarte naczynie wzbiorcze montuje się powyżej najwyższego grzejnika, rozdzielacza lub innego elementu instalacji. Potrzebny jest zapas wysokości nad najwyższym punktem, ponieważ bez niego woda może nie utrzymywać ciągłego wypełnienia przewodów.
W instalacjach grawitacyjnych często przyjmuje się co najmniej około 0,3 m różnicy wysokości nad najwyższym punktem. Przy pompie obiegowej wymagania mogą być większe i zależą od wysokości podnoszenia oraz miejsca montażu pompy. W tym przypadku trzeba sprawdzić projekt, instrukcję urządzenia i sposób wykonania konkretnego układu.
Przeczytaj również: Obciążenie cieplne budynku - jak dobrać moc ogrzewania?
Nie wolno odcinać rur zabezpieczających
Rura bezpieczeństwa i rura wzbiorcza muszą mieć drożne połączenie z naczyniem. Zawór odcinający na takim przewodzie może zablokować ujście pary lub nadmiaru wody, gdy kocioł przegrzeje się na przykład podczas awarii pompy albo zaniku zasilania.
To nie jest miejsce na przypadkową modernizację. Zdarza się, że ktoś montuje zawór, aby łatwiej opróżniać fragment instalacji, albo izoluje rurę bez zabezpieczenia przed zamarzaniem. W układzie otwartym takie przeróbki mogą odebrać instalacji podstawową funkcję ochronną.
Co oznacza zbyt niski lub zbyt wysoki poziom
W otwartym CO nie zawsze zobaczymy problem na manometrze. Pierwsze sygnały zwykle pojawiają się w pracy grzejników, pompy albo naczynia. Poniższe objawy pomagają zawęzić przyczynę, ale przy kotle na paliwo stałe nie zastępują kontroli instalatora.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Górne części grzejników są zimne | Powietrze w instalacji, niski poziom wody albo problem z odpowietrzeniem | Poziom w naczyniu, odpowietrzniki i ewentualne wycieki |
| Pompa głośno pracuje | Za małe ciśnienie na ssaniu, powietrze lub nieprawidłowe miejsce montażu | Położenie pompy, drożność przewodów i zalecenia producenta |
| Woda wypływa przelewem | Przegrzanie, przepełnienie naczynia, niedrożna rura lub zła cyrkulacja | Temperaturę kotła, drożność rur i działanie pompy |
| Trzeba często dolewać wodę | Wyciek, parowanie, przelewanie albo nieszczelność wymiennika | Połączenia, grzejniki, kocioł i przewód przelewowy |
Jeżeli woda w naczyniu regularnie się gotuje albo wyrzucana jest przez przelew, nie traktowałbym tego jako zwykłego skutku rozszerzalności cieplnej. Jednorazowe podniesienie poziomu podczas nagrzewania może być normalne, ale gotowanie, para i stałe ubytki wody wymagają szybkiej diagnostyki.
Przy przegrzanym kotle nie należy gwałtownie dolewać zimnej wody ani zamykać przewodów zabezpieczających. Trzeba ograniczyć dopływ ciepła zgodnie z instrukcją urządzenia, zachować ostrożność i wezwać fachowca, jeśli temperatura rośnie lub pojawia się para.
Układ otwarty a zamknięty i różnice w ciśnieniu
Oba rozwiązania mogą zasilać grzejniki i ogrzewanie podłogowe, ale sposób kontroli ciśnienia jest zupełnie inny. W układzie zamkniętym najczęściej obserwuje się manometr i ustawia ciśnienie początkowe zależnie od wysokości budynku. W otwartym głównym zabezpieczeniem jest naczynie połączone z atmosferą.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Element kompensujący rozszerzanie wody | Otwarte naczynie wzbiorcze | Naczynie przeponowe |
| Typowa kontrola | Poziom wody i drożność przelewu | Wskazanie manometru |
| Ciśnienie | Zależne od słupa wody i wysokości naczynia | Utrzymywane w zamkniętym obiegu |
| Największe ryzyko | Przegrzanie, przelew, zamarznięcie naczynia lub rur | Wzrost ciśnienia, zadziałanie zaworu bezpieczeństwa i wyciek |
Nie warto też przerabiać starej instalacji otwartej na zamkniętą wyłącznie dlatego, że nowe kotły często pracują w systemie zamkniętym. Trzeba sprawdzić, czy źródło ciepła dopuszcza takie rozwiązanie, dobrać naczynie przeponowe, zawór bezpieczeństwa, zabezpieczenie przed przegrzaniem i wykonać próbę szczelności.
W przypadku kotłów na paliwo stałe szczególne znaczenie ma dokumentacja producenta. Nie każdy kocioł może pracować po prostu po zmianie kilku zaworów, a brak właściwego zabezpieczenia może stworzyć realne zagrożenie.
Jak bezpiecznie sprawdzić instalację przed sezonem
Kontrolę zaczynam od naczynia wzbiorczego, a nie od przypadkowego ustawiania ciśnienia na manometrze. Na zimnej instalacji sprawdzam, czy w zbiorniku jest woda, czy nie ma śladów przelewania i czy przewody nie są zatkane albo zamarznięte.
- Oceń poziom wody w naczyniu na zimnej instalacji i porównaj go z oznaczeniem lub dokumentacją.
- Obejrzyj naczynie oraz rury pod kątem korozji, przecieków, osadu i śladów pary.
- Sprawdź przelew, ale nie demontuj i nie zaślepiaj przewodów zabezpieczających.
- Odpowietrz grzejniki, jeśli słychać przelewanie lub górne partie pozostają zimne.
- Uruchom pompę i sprawdź, czy nie hałasuje, nie drży i nie traci przepływu.
- Obserwuj instalację podczas grzania, zwracając uwagę na wzrost temperatury, przelew i nierównomierne grzanie.
Jeżeli po odpowietrzeniu trzeba ponownie uzupełniać wodę, nie kończyłbym diagnostyki na kolejnej dolewce. Częste uzupełnianie przyspiesza korozję, wnosi tlen do instalacji i może wskazywać na niewidoczny wyciek.
Próba ciśnieniowa po wykonaniu instalacji to osobna procedura. Jej ciśnienie nie jest normalnym ciśnieniem pracy i nie można na tej podstawie ustawiać poziomu wody w codziennej eksploatacji. Parametry próby powinny wynikać z projektu, zastosowanych materiałów i instrukcji producenta.
Najważniejsza kontrola zaczyna się od naczynia, nie od manometru
W otwartej instalacji CO prawidłowe ciśnienie wynika z geometrii układu. Przybliżenie 0,1 bara na metr wysokości pozwala szybko ocenić sytuację, ale bezpieczeństwo zależy również od właściwego położenia naczynia, drożnych rur oraz sprawnego źródła ciepła.
Jeżeli grzejniki są zapowietrzone, pompa hałasuje albo woda wypływa przelewem, nie próbowałbym rozwiązywać problemu samym dolewaniem. Najpierw trzeba ustalić, czy przyczyną jest niski poziom wody, nieszczelność, błędne podłączenie, brak przepływu czy przegrzewanie kotła.
Najprostsza zasada jest też najbezpieczniejsza: utrzymuj właściwy poziom w naczyniu, zostaw przestrzeń na rozszerzanie wody i nie ingeruj w przewody zabezpieczające bez projektu oraz oceny fachowca. Wtedy układ otwarty może pracować stabilnie, a odczyt z manometru nie będzie mylony z rzeczywistą zasadą działania całej instalacji.
