Jak wysoko zamontować naczynie wyrównawcze CO?

Gdy naczynie wzbiorcze zostanie zawieszone zbyt nisko, instalacja centralnego ogrzewania może się zapowietrzać, tracić obieg albo pracować niestabilnie. Pytanie, jak wysoko zamontować zbiornik wyrównawczy CO, nie ma jednak jednej odpowiedzi, ponieważ inaczej montuje się naczynie otwarte, a inaczej przeponowe. Poniżej pokazuję konkretne wysokości, sposób pomiaru, zasady prowadzenia rur i błędy, których sam najbardziej bym pilnował.

Najpierw rozpoznaj, jaki zbiornik masz w instalacji

Określenie „zbiornik wyrównawczy” często oznacza dwa różne urządzenia. Naczynie wzbiorcze otwarte ma kontakt z atmosferą i zwykle znajduje się na poddaszu, natomiast naczynie przeponowe pracuje w zamkniętej instalacji pod ciśnieniem i najczęściej montuje się je przy kotle.

To rozróżnienie jest najważniejsze, bo w przypadku zbiornika otwartego wysokość wpływa na bezpieczeństwo przepływu i odpowietrzanie. W układzie zamkniętym większe znaczenie mają ciśnienie, pojemność naczynia oraz miejsce wpięcia do instalacji.

Jeżeli nad kotłem znajduje się mały zbiornik z rurą przelewową, prawdopodobnie masz układ otwarty. Jeśli widzisz stalowy lub kompozytowy zbiornik z zaworem podobnym do samochodowego wentyla, jest to najpewniej naczynie przeponowe.

Otwarte naczynie musi mieć zapas wysokości nad instalacją

W otwartym systemie wysokość mierzę od dna naczynia wzbiorczego do najwyższego punktu obiegu wody. Nie chodzi więc o odległość od podłogi ani od sufitu. Najczęściej punktem odniesienia jest wierzch najwyżej położonego grzejnika albo najwyżej poprowadzonego przewodu.

W instalacji grawitacyjnej oraz w układzie z pompą zamontowaną na zasilaniu przyjmuje się minimum 0,3 m różnicy wysokości. W praktyce, jeśli pozwalają na to warunki na poddaszu, zostawiam około 0,5 m zapasu. Taki margines ułatwia odpowietrzanie i zmniejsza ryzyko problemów po modernizacji instalacji.

Inna zasada obowiązuje, gdy pompa obiegowa znajduje się na powrocie. Wtedy wysokość między najwyższym punktem instalacji a dnem naczynia powinna wynosić co najmniej 0,7 wysokości podnoszenia pompy. Dla pompy o wysokości podnoszenia 4 m daje to minimum 2,8 m.

Nie oznacza to jednak, że zbiornik trzeba wieszać jak najwyżej. Zbyt duża wysokość podnosi ciśnienie statyczne w kotle i przewodach, ponieważ każdy metr słupa wody odpowiada mniej więcej 0,1 bara. Dlatego naczynie powinno być wystarczająco wysoko, ale nadal zgodnie z projektem, instrukcją źródła ciepła i możliwościami konstrukcyjnymi budynku.

O miejscu montażu decydują także rury i warunki na poddaszu

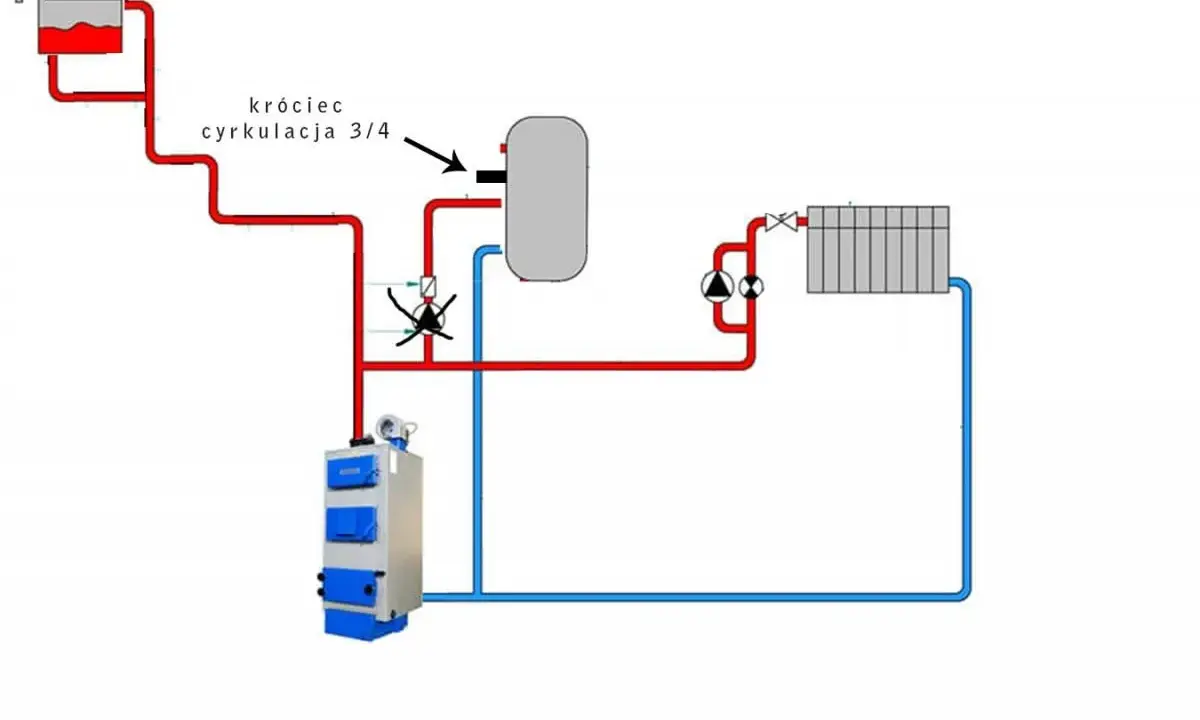

[search_image]schemat montażu otwartego naczynia wzbiorczego centralne ogrzewanie rura bezpieczeństwa

Samo zawieszenie zbiornika na odpowiedniej wysokości nie wystarczy. W otwartym układzie równie ważne jest, aby rura bezpieczeństwa i rura wzbiorcza były poprowadzone bez przeszkód, z właściwym przekrojem i bez miejsc, w których może zatrzymać się powietrze.

Przeczytaj również: Rodzaje wymienników ciepła do CO - jak dobrać właściwy model?

Jak wyznaczyć miejsce krok po kroku

1. Ustal najwyższy punkt obiegu wody, a nie najwyższy punkt budynku.
2. Sprawdź, gdzie znajduje się pompa i odczytaj jej wysokość podnoszenia.
3. Oblicz wymaganą różnicę wysokości między najwyższym punktem a dnem naczynia.
4. Wybierz miejsce nad źródłem ciepła lub możliwie blisko pionu bezpieczeństwa.
5. Poprowadź przewody bez zaworów odcinających i bez niepotrzebnych załamań.

W otwartym naczyniu nie montuję zaworu, który mógłby przypadkowo odciąć zbiornik od kotła. Taka „drobna” modyfikacja może sprawić, że przy zagotowaniu wody instalacja straci podstawowe zabezpieczenie.

Jeżeli zbiornik trafia na nieogrzewane poddasze, trzeba zabezpieczyć go przed zamarznięciem. Dotyczy to również przewodów. Izolacja nie może jednak utrudniać kontroli, odpływu przelewowego ani późniejszego serwisu.

Rura przelewowa powinna odprowadzać wodę w miejsce, w którym jej wypływ będzie widoczny i bezpieczny. Nie wolno prowadzić jej tak, aby ewentualny przelew został ukryty w ścianie lub pod ociepleniem.

Naczynie przeponowe montuje się inaczej niż otwarte

W zamkniętej instalacji wysokość zawieszenia naczynia przeponowego ma znaczenie drugorzędne. Zbiornik nie musi znajdować się nad najwyższym grzejnikiem, ponieważ zmianę objętości wody przejmuje elastyczna membrana i poduszka gazowa.

Najczęściej montuje się go na powrocie, blisko kotła, często przed pompą od strony ssawnej. Nie jest to jednak zasada do kopiowania w ciemno. Ostateczne miejsce powinno wynikać ze schematu producenta kotła, pompy ciepła lub grupy hydraulicznej.

W tym wariancie zamiast mierzyć wyłącznie wysokość zbiornika, trzeba ustawić prawidłowe ciśnienie. Przyjmuje się, że każdy metr różnicy między naczyniem a najwyższym punktem instalacji daje około 0,1 bara ciśnienia statycznego. Dla instalacji, w której najwyższy grzejnik znajduje się 6 m wyżej, sam słup wody daje około 0,6 bara.

Ciśnienie napełnienia na zimno musi zapewniać zapas także w najwyższym punkcie. W domu jednorodzinnym często spotyka się wartości około 1,2-1,5 bara, ale nie jest to uniwersalna nastawa. Ciśnienie wstępne naczynia ustawia się przy odciążonej stronie wodnej i zwykle dobiera około 0,2-0,3 bara poniżej ciśnienia napełnienia, zawsze sprawdzając instrukcję konkretnego modelu.

Nie dobierałbym naczynia tylko po liczbie litrów. Potrzebne są dane o objętości całej instalacji, temperaturze pracy, ciśnieniu otwarcia zaworu bezpieczeństwa i rodzaju źródła ciepła. Zbyt małe naczynie powoduje częste wyrzucanie wody przez zawór bezpieczeństwa, a zbyt wysokie ciśnienie może ograniczyć jego użyteczną pojemność.

Polskie przepisy wymagają zabezpieczenia wodnej instalacji grzewczej przed nadmiernym wzrostem ciśnienia i temperatury. Przy kotłach na paliwo stałe nie należy samodzielnie zamieniać układu otwartego na zamknięty, chyba że całe rozwiązanie spełnia wymagania dotyczące mocy kotła i odprowadzania nadmiaru ciepła.

Błędy, przez które poprawna wysokość nie daje poprawnej pracy

W praktyce problemy rzadko wynikają wyłącznie z różnicy kilku centymetrów. Częściej zawodzi sposób podłączenia albo błędne założenie, że każdy zbiornik działa według tej samej zasady.

• Pomiar do sufitu zamiast do najwyższego punktu obiegu. Prowadzi to do błędnego wyznaczenia wymaganej wysokości.
• Traktowanie 30 cm jako wartości uniwersalnej. Przy pompie na powrocie trzeba uwzględnić jej wysokość podnoszenia.
• Zawór na rurze bezpieczeństwa. Może odciąć naczynie od kotła i stworzyć bardzo niebezpieczną sytuację.
• Brak ochrony przed mrozem. Zamarznięta woda w naczyniu lub przewodzie może zablokować przelew i odpowietrzanie.
• Nieprawidłowe ciśnienie w naczyniu przeponowym. Sam manometr instalacji nie pokaże, czy membrana pracuje prawidłowo.
• Dobór zbiornika wyłącznie po pojemności. Liczą się także parametry źródła ciepła i całej instalacji.
• Ukrycie przelewu. Każdy wyciek powinien być możliwy do szybkiego zauważenia.

Jeśli po rozgrzaniu instalacji ciśnienie szybko rośnie, grzejniki regularnie się zapowietrzają albo z przelewu wypływa woda, nie zaczynałbym od podnoszenia zbiornika. Najpierw sprawdziłbym drożność rur, położenie pompy, ciśnienie wstępne i pojemność naczynia.

Dobra wysokość zaczyna się od pomiaru, nie od zgadywania

Przed montażem trzeba ustalić trzy rzeczy: rodzaj naczynia, najwyższy punkt instalacji oraz położenie pompy. Dla naczynia otwartego najczęściej wystarczy przyjąć minimum 30 cm nad najwyższym punktem, ale układ z pompą na powrocie wymaga obliczenia według jej wysokości podnoszenia.

Przy naczyniu przeponowym sama wysokość nie rozwiąże problemu. Znacznie ważniejsze będą dobór pojemności, ciśnienie wstępne, zawór bezpieczeństwa i prawidłowe miejsce wpięcia. Jeśli instalacja zasila kocioł na paliwo stałe albo wymaga przeróbki układu otwartego, bezpieczniej zlecić ocenę instalatorowi, bo tutaj błędna decyzja może wpływać nie tylko na komfort ogrzewania, ale też na bezpieczeństwo całego budynku.
