Najważniejsze informacje o pracy sprzęgła hydraulicznego
- Rozdziela hydraulicznie obieg źródła ciepła od obiegów grzewczych.
- Umożliwia niezależną pracę kilku pomp obiegowych.
- Wewnątrz sprzęgła woda może się mieszać, gdy przepływy po obu stronach nie są równe.
- Najczęściej przydaje się przy połączeniu grzejników, podłogówki i kilku źródeł ciepła.
- Nie zastępuje bufora, rozdzielacza ani zaworu mieszającego, ponieważ pełnią różne funkcje.
Co naprawdę rozdziela sprzęgło hydrauliczne

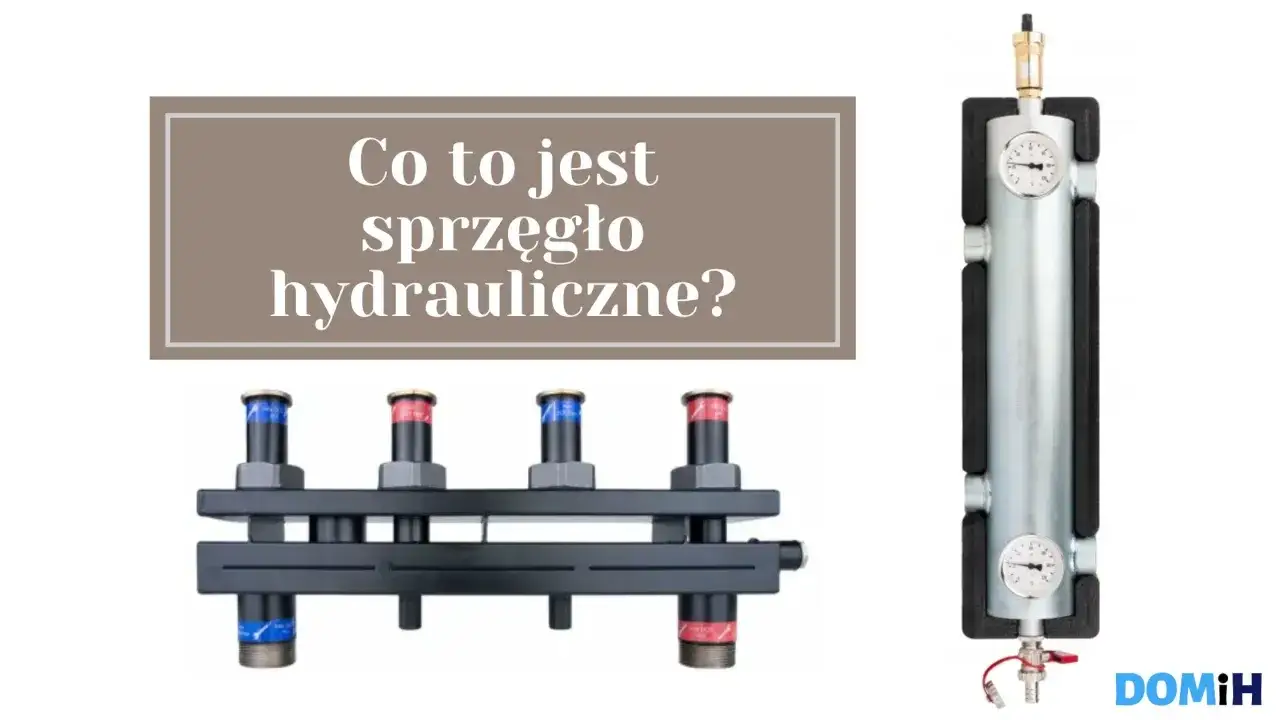

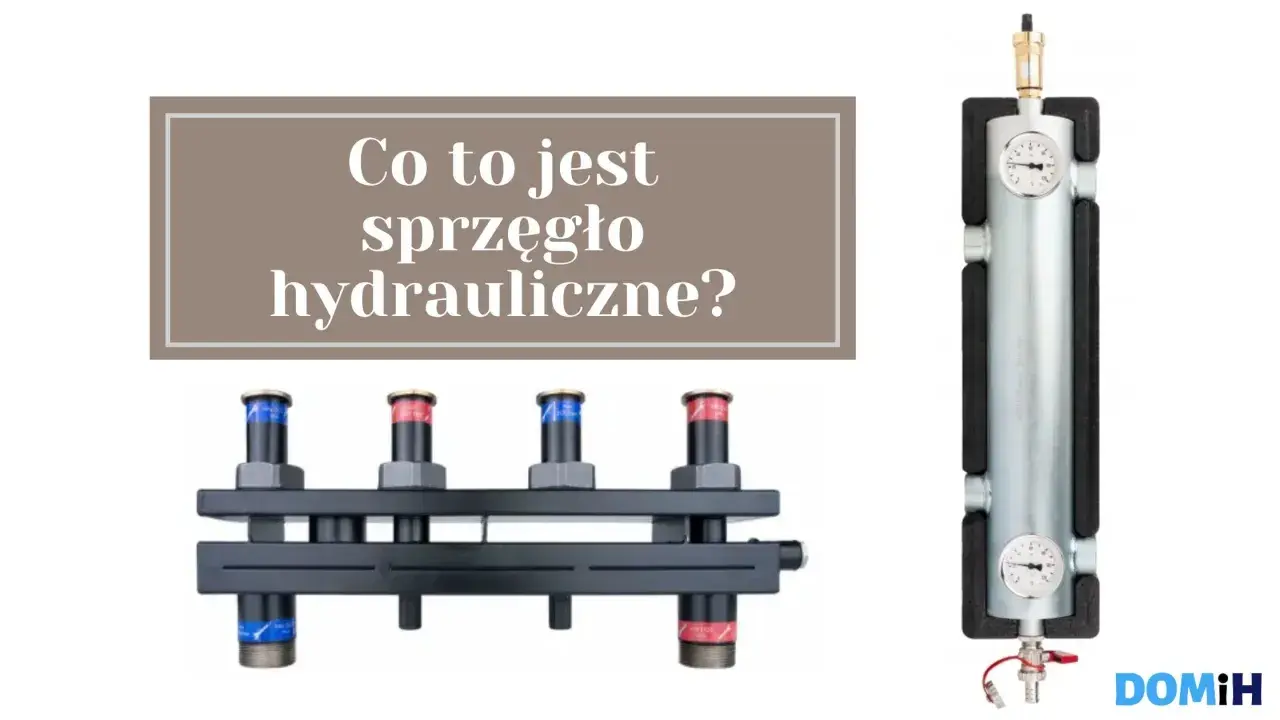

Sprzęgło hydrauliczne, nazywane też separatorem obiegów albo zwrotnicą hydrauliczną, łączy źródło ciepła z instalacją odbiorczą. Z jednej strony podłącza się kocioł, pompę ciepła lub kilka kotłów, a z drugiej obiegi grzejnikowe, podłogowe, zasobnik ciepłej wody albo dodatkowe moduły grzewcze.Najczęściej ma formę pionowego, stalowego zbiornika z czterema króćcami. Dwa króćce obsługują obieg źródła ciepła, a dwa kolejne obieg instalacji. W górnej części może znajdować się odpowietrznik, natomiast na dole zawór spustowy do usuwania osadu. Niektóre modele mają również separator powietrza i wkład magnetyczny.
Najważniejsza cecha tego urządzenia to bardzo mały opór przepływu. Dzięki temu pompa kotłowa może pracować z przepływem odpowiednim dla kotła, a pompy obiegów grzewczych dobierają przepływ do swoich odbiorników. Obie strony instalacji nie muszą mieć identycznej wydajności pomp, aby działać stabilnie.
Trzeba jednak dobrze rozumieć słowo „rozdzielenie”. Sprzęgło nie jest szczelną przegrodą i nie izoluje od siebie wody tak jak wymiennik ciepła. To hydrauliczne oddzielenie obiegów, w którym woda może przepływać między króćcami i mieszać się zależnie od aktualnego zapotrzebowania na ciepło.
Zasada działania w trzech stanach przepływu
O działaniu sprzęgła decyduje porównanie dwóch wartości. Pierwsza to przepływ pompy po stronie źródła ciepła, druga to suma przepływów pomp po stronie instalacji. Różnica między nimi określa kierunek mieszania wody wewnątrz separatora.
| Stan pracy | Co dzieje się w sprzęgle | Skutek dla instalacji |
|---|---|---|
| Przepływy są podobne | Woda płynie z zasilania źródła bezpośrednio do zasilania instalacji. | Temperatura zasilania odbiorników jest zbliżona do temperatury źródła. |
| Źródło tłoczy więcej wody | Nadmiar przepływu kieruje się z górnej części sprzęgła do powrotu. | Powrót do kotła jest cieplejszy, a pompy obiegów pracują bez dławienia. |
| Instalacja potrzebuje więcej wody | Część chłodniejszego powrotu jest podsysana do zasilania obiegów. | Temperatura zasilania może spaść, ale odbiorniki nadal otrzymują wymagany przepływ. |
Można to zobaczyć na prostym przykładzie. Jeżeli pompa kotłowa zapewnia przepływ 2 m³/h, a pompy obiegów grzewczych pobierają łącznie 1,4 m³/h, nadwyżka około 0,6 m³/h krąży wewnątrz sprzęgła z zasilania w stronę powrotu. Źródło ciepła ma wtedy zapewniony własny przepływ, nawet gdy część zaworów termostatycznych się zamknie.
W odwrotnej sytuacji, gdy obiegi grzewcze potrzebują więcej wody niż dostarcza źródło, do zasilania instalacji trafia część wody powrotnej. Nie oznacza to awarii. Jest to normalny stan pracy, choć może ograniczyć temperaturę zasilania i powinien być uwzględniony w projekcie.
W praktyce właśnie ta możliwość swobodnego wyrównywania przepływów robi największą różnicę. Sprzęgło nie „zwiększa” mocy kotła i nie produkuje dodatkowego ciepła. Porządkuje przepływy, dzięki czemu pompy nie zakłócają sobie pracy, a sterowanie strefami jest łatwiejsze.
Kiedy sprzęgło ma sens w instalacji CO
W małej instalacji z jednym kotłem, jedną pompą i jednym obiegiem grzejnikowym sprzęgło często nie jest potrzebne. Dodanie go bez konkretnego powodu zwiększa koszt, zajmuje miejsce i może powodować niepotrzebne mieszanie wody.
Jego zastosowanie jest uzasadnione, gdy instalacja ma kilka niezależnych obiegów z własnymi pompami. Typowym przykładem jest dom, w którym grzejniki pracują w wyższej temperaturze, a ogrzewanie podłogowe wymaga obniżenia temperatury przez zawór mieszający.Grzejniki i ogrzewanie podłogowe
Grzejniki mogą potrzebować na przykład 45-60°C, natomiast podłogówka zwykle pracuje przy znacznie niższej temperaturze. Sprzęgło pozwala kotłowi pracować w swoim obiegu, a grupa pompowa podłogówki może niezależnie pobierać wodę i mieszać ją z chłodniejszym powrotem.
Trzeba pamiętać, że za bezpieczną temperaturę podłogi odpowiada przede wszystkim zawór mieszający i jego sterowanie. Samo sprzęgło nie chroni posadzki przed zbyt gorącą wodą.
Kilka źródeł ciepła
Separator bywa pomocny przy współpracy pompy ciepła z kotłem gazowym, kotłem na paliwo stałe, kominkiem z płaszczem wodnym albo układem kaskadowym. Każde źródło może mieć własne wymagania dotyczące przepływu i temperatury powrotu.
W przypadku pompy ciepła trzeba zachować ostrożność. Jeżeli sprzęgło jest zbyt duże albo źle podłączone, może niepotrzebnie mieszać wodę i podnosić temperaturę powrotu. To obniża różnicę temperatur między zasilaniem a powrotem, a w efekcie może pogorszyć sprawność urządzenia.
Duża lub modernizowana instalacja
Sprzęgło dobrze sprawdza się w starych budynkach z dużą ilością wody w rurach i grzejnikach, szczególnie po dołożeniu nowego kotła lub przebudowie instalacji. Jest też praktyczne, gdy część obiegów jest okresowo wyłączana przez siłowniki, termostaty albo automatykę pogodową.
Moja praktyczna ocena jest prosta. Jeżeli instalator proponuje sprzęgło wyłącznie dlatego, że „tak robi się w każdej kotłowni”, warto poprosić o obliczenia i schemat. Dobre rozwiązanie wynika z przepływów, liczby pomp i charakterystyki źródła, a nie z samego przyzwyczajenia.
Dobór i montaż decydują o efekcie
Podstawą doboru jest maksymalny przepływ czynnika, a nie wyłącznie moc kotła. Przybliżony przepływ można oszacować ze wzoru Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc w kW, a ΔT różnicę temperatur zasilania i powrotu.
Dla źródła o mocy 10 kW i różnicy temperatur 5 K wychodzi około 1,72 m³/h. Przy tej samej mocy i różnicy 20 K przepływ wynosi już tylko około 0,43 m³/h. To pokazuje, dlaczego dwa urządzenia o podobnej mocy mogą wymagać zupełnie innego sprzęgła.
Ostateczny wybór powinien uwzględniać maksymalny przepływ wszystkich obiegów, średnice przyłączy, temperaturę pracy, ciśnienie oraz dane producenta. Zbyt mały separator zwiększa opory i traci swoją podstawową zaletę. Zbyt duży może niepotrzebnie zwiększać pojemność wodną i sprzyjać mieszaniu.
Przeczytaj również: Otwarty układ centralnego ogrzewania - jak działa i kiedy ma sens?
Najważniejsze zasady montażu
- Sprzęgło montuje się zgodnie z oznaczeniami króćców źródła i instalacji.
- Modele pionowe powinny zachować właściwy kierunek góra-dół, aby odpowietrzanie i odmulanie działały prawidłowo.
- Na górze powinien znaleźć się sprawny odpowietrznik, a na dole dostęp do zaworu spustowego.
- Urządzenie należy zaizolować, aby ograniczyć niekontrolowane straty ciepła.
- Każdy obieg za sprzęgłem powinien mieć pompę i odpowiednią armaturę regulacyjną.
- Po napełnieniu instalację trzeba odpowietrzyć, oczyścić filtr i sprawdzić przepływy.
Częsty błąd polega na zamianie zasilania z powrotem albo podłączeniu pompy w niewłaściwym kierunku. Objawami bywają nierówne temperatury, hałas, zapowietrzanie i pozornie niewytłumaczalne wychładzanie obiegu. Drugim problemem jest brak izolacji, przez który sprzęgło zaczyna ogrzewać kotłownię zamiast instalacji.
Sprzęgło a bufor i rozdzielacz to nie to samo
Te elementy bywają mylone, ponieważ wszystkie pojawiają się w rozbudowanych kotłowniach. Ich zadania są jednak różne.
| Element | Główne zadanie | Czego nie robi |
|---|---|---|
| Sprzęgło hydrauliczne | Rozdziela przepływy między źródłem a obiegami. | Nie magazynuje dużej ilości energii. |
| Bufor ciepła | Magazynuje energię i stabilizuje pracę źródła. | Nie zastępuje prawidłowego rozdzielenia obiegów w każdej instalacji. |
| Rozdzielacz | Rozprowadza czynnik do poszczególnych pętli lub obiegów. | Nie zawsze zapewnia separację hydrauliczną. |
| Zawór mieszający | Obniża lub reguluje temperaturę zasilania konkretnego obiegu. | Nie zastępuje sprzęgła przy wielu pompach. |
W małej podłogówce można spotkać rozdzielacz z grupą pompową, który realizuje część funkcji potrzebnych dla tego obiegu. W większej kotłowni sprzęgło, rozdzielacze i zawory mieszające często współpracują, ale nie są wymiennymi elementami.
Z mojego punktu widzenia najbardziej przereklamowana jest obietnica, że sam separator automatycznie poprawi oszczędność ogrzewania. Oszczędność pojawia się dopiero wtedy, gdy sprzęgło jest częścią dobrze dobranego układu, z prawidłową automatyką, izolacją i wyregulowanymi przepływami.
Co sprawdzić przed uruchomieniem ogrzewania
Przed pierwszym sezonem grzewczym sprawdzam przede wszystkim kierunek przepływu, odpowietrzenie oraz temperatury na czterech głównych króćcach. Różnica między temperaturą zasilania i powrotu powinna odpowiadać założeniom projektu, a nie przypadkowym odczytom z termometrów.
Jeżeli sprzęgło ma funkcję odmulania, zawór spustowy powinien być dostępny bez demontażu obudowy. Osad warto usuwać podczas przeglądu instalacji, zwłaszcza po modernizacji, kiedy w rurach mogą pozostać resztki uszczelnień, rdza i opiłki.
Najkrócej mówiąc, zasada działania sprzęgła hydraulicznego polega na stworzeniu spokojnego punktu pośredniego między źródłem ciepła a odbiornikami. Dobrze dobrane urządzenie zapewnia niezależność pomp, stabilne przepływy i łatwiejszą regulację, ale nie naprawi błędów projektu. Jeżeli w instalacji występują grzejniki, podłogówka, kilka pomp lub więcej niż jedno źródło ciepła, decyzję najlepiej oprzeć na obliczeniu przepływów i konkretnym schemacie, a nie na samej mocy kotła.
