Zawór trójdrożny przed pompą? Sprawdź właściwą kolejność

Pompa obiegowa i zawór trójdrożny nie mogą być ustawione przypadkowo, bo ich kolejność wpływa na przepływ, temperaturę oraz hałas w instalacji centralnego ogrzewania. W typowym obiegu mieszającym, na przykład przy ogrzewaniu podłogowym, zawór znajduje się przed pompą, a pompa tłoczy już wymieszaną wodę do odbiorników. Są jednak układy, w których właściwe będzie inne rozwiązanie, dlatego trzeba najpierw ustalić funkcję zaworu i kierunek przepływu.

Czy zawór trójdrożny montować przed pompą, czy za nią?

Jeżeli mówimy o zaworze mieszającym w obiegu CO, najczęściej montuję go przed pompą, patrząc zgodnie z kierunkiem przepływu. Pompa zasysa wtedy wodę z króćca, w którym połączono gorące zasilanie z chłodniejszym powrotem, i tłoczy czynnik o ustalonej temperaturze do grzejników, rozdzielacza lub innego odbiornika.

Takie ustawienie pomaga utrzymać prawidłowe ciśnienia na króćcach zaworu. Pompa umieszczona za wyjściem mieszanki nie „walczy” bezpośrednio z zaworem, tylko odbiera z niego przygotowaną wodę. W praktyce oznacza to stabilniejsze mieszanie, łatwiejszą regulację i mniejsze ryzyko nieprawidłowego przepływu.

Nie traktuję tej zasady jako uniwersalnego nakazu. Gdy zawór ma rozdzielać jeden strumień na dwa obiegi, pompa może znajdować się przed nim. W takim układzie jej zadaniem jest wytworzenie przepływu, a zawór decyduje, do której gałęzi trafi woda.

Trzeba też pamiętać, że określenie „przed pompą” oznacza położenie względem kierunku przepływu, a niekoniecznie niższe lub wyższe miejsce na ścianie. Ostateczny schemat wynika z tego, czy mamy zawór mieszający, rozdzielający czy przełączający.

Najpierw określ funkcję zaworu i rodzaj obiegu

Najczęstszy błąd polega na tym, że ktoś pyta o położenie zaworu, nie sprawdzając, co dokładnie ma on robić. Zawór trójdrożny może mieszać dwa strumienie, rozdzielać jeden strumień albo przełączać zasilanie między centralnym ogrzewaniem i ciepłą wodą użytkową. Każda z tych funkcji wymaga innego spojrzenia na pompę.

Zawór mieszający

W zaworze mieszającym gorąca woda z kotła lub bufora łączy się z chłodniejszą wodą wracającą z instalacji. Celem jest uzyskanie temperatury bezpiecznej dla odbiornika, na przykład około 25-40°C w wielu obiegach podłogowych, zależnie od projektu budynku i warunków pracy.

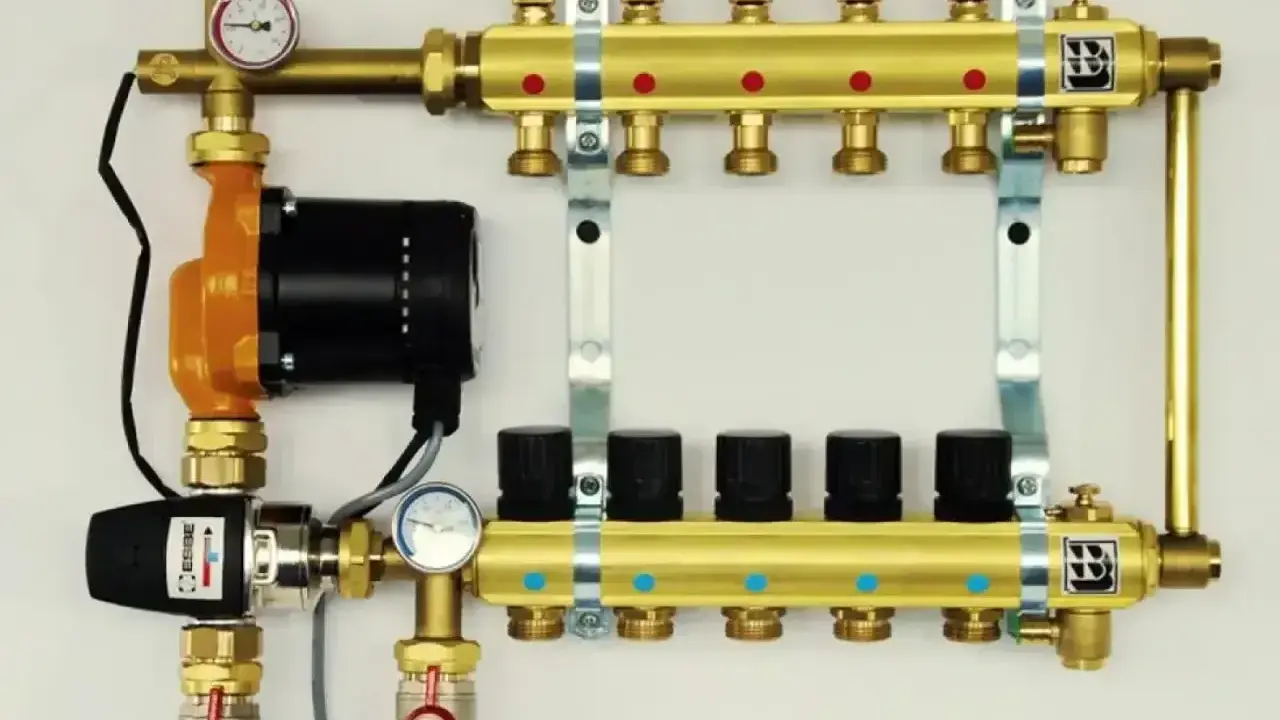

W takim wariancie pompa powinna zwykle znajdować się za wyjściem mieszanki. Jej strona ssawna odbiera wodę z króćca wspólnego zaworu, a tłoczna kieruje ją do obiegu grzewczego. To rozwiązanie jest typowe dla grup pompowych przy rozdzielaczach ogrzewania podłogowego.

Zawór rozdzielający

Zawór rozdzielający działa odwrotnie. Otrzymuje jeden strumień i kieruje go do jednej z dwóch gałęzi albo do obu w określonej proporcji. Jeżeli pompa ma zasilać zawór i dostarczać do niego wodę pod odpowiednim ciśnieniem, ustawia się ją przed zaworem.

Przykładem może być rozdzielenie przepływu na dwa odbiorniki lub sterowanie obiegiem technologicznym. W tym przypadku pompa nie powinna znajdować się przypadkowo za jedną z gałęzi, bo druga może otrzymywać zbyt mały przepływ.

Przeczytaj również: Jak dobrać naczynie przeponowe do instalacji c.o.?

Zawór przełączający

Zawór przełączający kieruje wodę raz do instalacji CO, a innym razem do wymiennika w zasobniku CWU. Tutaj położenie pompy zależy od całego układu hydraulicznego. W gotowych kotłach i pompach ciepła trzeba trzymać się schematu konkretnego producenta, ponieważ zawór często współpracuje z automatyką, czujnikiem temperatury i określonym kierunkiem przepływu.

W podłogówce zawór zwykle pracuje przed pompą

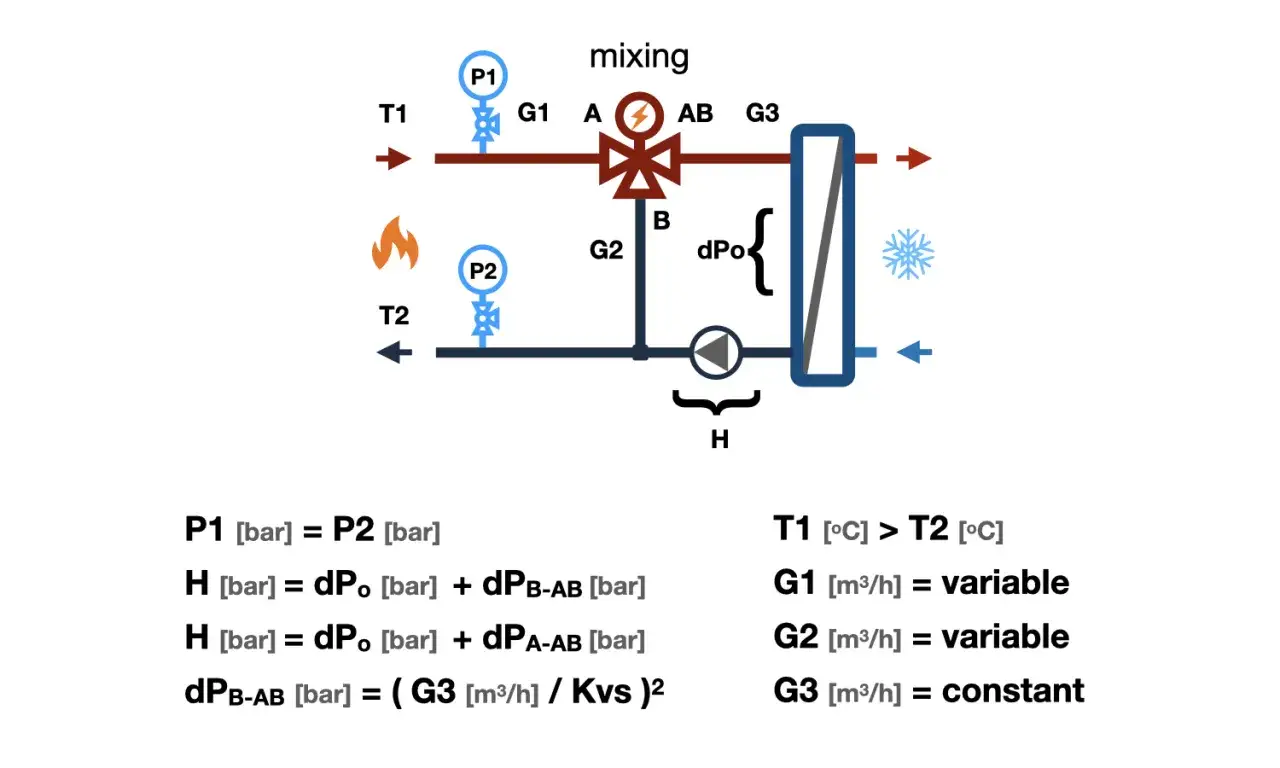

Najłatwiej zobaczyć właściwą kolejność na przykładzie grupy mieszającej ogrzewania podłogowego. Uproszczony układ wygląda tak:

źródło ciepła → zawór mieszający → pompa obiegowa → rozdzielacz → pętle podłogowe → powrót do zaworu

Zawór pobiera część gorącej wody z kotła lub bufora i domiesza do niej wodę wracającą z pętli. Pompa za zaworem tłoczy przygotowaną mieszankę do rozdzielacza. Dzięki temu temperatura na zasilaniu podłogówki może być regulowana bez podawania do rur bezpośrednio wody o temperaturze odpowiedniej dla grzejników.

W tym miejscu często widzę nieporozumienie. Pompa zamontowana „za zaworem” nie oznacza, że zawór jest niepotrzebny albo że pompa ma obniżać temperaturę. Temperaturę ustala zawór, natomiast pompa zapewnia przepływ przez pętle i pokonuje ich opory hydrauliczne.

Przy zaworze z siłownikiem sterownik może zmieniać jego położenie na podstawie temperatury zasilania, temperatury zewnętrznej albo zapotrzebowania poszczególnych stref. Pompa powinna mieć wtedy odpowiednią wydajność, ale jej zwiększenie nie naprawi źle podłączonych króćców ani niewłaściwego kierunku przepływu.

Jeżeli zawór ma króćce oznaczone jako A, B i AB, nie wolno podłączać ich intuicyjnie. W wielu modelach AB jest króćcem wspólnym, ale szczegółowa funkcja pozostałych portów zależy od typu zaworu i schematu producenta. Przed uruchomieniem trzeba sprawdzić oznaczenia na korpusie.

Kiedy pompę umieszcza się przed zaworem?

Pompa przed zaworem ma sens przede wszystkim wtedy, gdy zawór ma rozdzielać lub przełączać przepływ. Pompa wytwarza wtedy ciśnienie po stronie wejściowej, a zawór kieruje wodę do wybranej gałęzi. Tak działa część układów przełączających między obiegiem grzewczym a zasobnikiem CWU.

Inny przypadek to ochrona powrotu kotła na paliwo stałe. Zawór ma wtedy utrzymywać odpowiednio wysoką temperaturę wody wracającej do źródła, ograniczając ryzyko kondensacji i korozji niskotemperaturowej. Położenie pompy zależy od tego, czy projekt obejmuje osobny obieg kotłowy, bufor, zawór temperaturowy czy gotową grupę ładującą.

W takich instalacjach nie przenoszę schematu z podłogówki jeden do jednego. Ochrona kotła jest ważniejsza niż sama kolejność elementów, dlatego korzystam z instrukcji zaworu, kotła i pompy. Błędne ustawienie może spowodować, że ciepła woda będzie krążyć tylko w krótkim obiegu albo że powrót do kotła nadal pozostanie zbyt chłodny.

Podobna ostrożność jest potrzebna przy pompach ciepła. Trójdrożny zawór przełączający CWU może być fabrycznie przewidziany do konkretnego miejsca w instalacji, a zmiana jego położenia względem pompy zaburzy pracę automatyki. W tym przypadku schemat hydrauliczny urządzenia ma pierwszeństwo przed ogólną regułą.

Błędy, które najczęściej psują pracę układu

Sama poprawna kolejność zaworu i pompy nie wystarczy. W praktyce problemy często wynikają z drobnych błędów montażowych, które później próbuje się usuwać zmianą biegu pompy albo podnoszeniem temperatury na kotle.

• Odwrócony kierunek przepływu przez zawór. Zawór może wtedy mieszać niewłaściwe strumienie albo w ogóle nie reagować prawidłowo na siłownik.
• Pompa tłocząca bezpośrednio w zawór mieszający. Ciśnienie pompy może ograniczać dopływ chłodniejszej wody z powrotu, przez co mieszanie staje się niestabilne.
• Brak zaworu zwrotnego w miejscu wymaganym przez schemat. Przy kilku obiegach może to powodować przepływ wsteczny przez niepracującą pompę.
• Za mały zawór lub zbyt niski parametr Kvs. Kvs określa przepływ zaworu przy określonym spadku ciśnienia. Zbyt mała wartość zwiększa opory i ogranicza wydajność obiegu.
• Pompa dobrana tylko po mocy elektrycznej. Liczy się jej charakterystyka, czyli zależność między przepływem a wysokością podnoszenia.
• Brak odpowietrzenia i filtracji. Powietrze oraz zanieczyszczenia utrudniają pracę zaworu, pompy i siłownika.

Dobór Kvs można łatwo zobaczyć na prostym przykładzie. Przy przepływie 1 m³/h przez zawór o Kvs 4 spadek ciśnienia wynosi około 0,063 bar, ponieważ liczy się go w przybliżeniu ze wzoru Δp = (Q/Kvs)². Jeżeli zawór ma dużo mniejszą przepustowość, pompa będzie musiała pokonać większy opór, a przepływ w instalacji może spaść.

Nie ustawiałbym pompy na najwyższym biegu tylko po to, by „przepchnąć” wodę przez źle dobrany zawór. Skutkiem bywają szumy, wyższe zużycie prądu i niestabilna temperatura. Najpierw trzeba sprawdzić hydraulikę, dopiero później regulować parametry pompy.

Jak sprawdzić poprawność gotowego układu?

Po montażu zaczynam od sprawdzenia strzałek na zaworze i kierunku przepływu przez pompę. Następnie kontroluję, czy pompa znajduje się na właściwej gałęzi, czy zawory odcinające są otwarte i czy filtr nie został zamontowany za elementem, który powinien być chroniony.

Podczas rozruchu obserwuję temperaturę zasilania i powrotu. W obiegu mieszającym temperatura za zaworem powinna reagować na zmianę jego nastawy, a rozdzielacz powinien otrzymywać wodę o parametrach przewidzianych dla danego systemu. Gwałtowne skoki temperatury, zimny powrót lub nierówne grzanie pętli są sygnałem, że trzeba sprawdzić przepływ i podłączenie króćców.

Warto też odpowietrzyć instalację, sprawdzić ciśnienie robocze i upewnić się, że pompa nie pracuje na sucho. Jeżeli układ ma siłownik, należy zweryfikować jego kierunek działania. Po sygnale zwiększenia temperatury zawór powinien otwierać dopływ gorącej wody, a nie zamykać go.

Jeżeli instalacja zasila jednocześnie grzejniki i podłogówkę, nie oceniam całego systemu na podstawie jednego termometru. Każdy obieg może mieć inną temperaturę, przepływ i pompę. Najbezpieczniej porównać wykonanie z dokumentacją kotła, grupy pompowej oraz zaworu, szczególnie gdy układ obejmuje bufor lub kilka źródeł ciepła.

O kolejności decyduje sposób pracy całego obiegu

W typowej grupie mieszającej CO odpowiedź jest prosta: zawór trójdrożny przed pompą, pompa za zaworem, licząc zgodnie z kierunkiem przepływu. Takie rozwiązanie dobrze sprawdza się przy ogrzewaniu podłogowym, ponieważ pompa tłoczy wodę już wymieszaną do wymaganej temperatury.

Jeżeli zawór rozdziela albo przełącza strumień, pompa może być zamontowana przed nim. Przy ochronie kotła, pompie ciepła i układach z buforem nie warto stosować zasady z pamięci. Najlepszą wskazówką są funkcja zaworu, oznaczenia króćców oraz schemat producenta, a nie samo położenie elementów na rurze.

To właśnie te trzy rzeczy sprawdzam w pierwszej kolejności. Gdy są poprawne, dobór pompy, Kvs zaworu, odpowietrzenie i regulacja przepływów pozwalają uzyskać cichą, stabilną i bezpieczną pracę instalacji centralnego ogrzewania.
