Przy wymianie grzejnika łatwo założyć, że sposób podłączenia nie ma większego znaczenia. Tymczasem przy długim modelu zasilanie z jednej strony i powrót z drugiej potrafią zdecydować o tym, czy cała powierzchnia będzie równomiernie oddawała ciepło. Wyjaśniam, kiedy podłączenie krzyżowe grzejnika ma sens, czym różni się od bocznego i dolnego oraz jakie błędy najczęściej obniżają sprawność instalacji centralnego ogrzewania.
Najważniejsze zasady doboru podłączenia grzejnika
- Podłączenie krzyżowe oznacza zasilanie u góry z jednej strony i powrót na dole po stronie przeciwnej.
- Najczęściej stosuje się je przy grzejnikach długich, szczególnie gdy ich długość przekracza około 2 m albo jest 3-4 razy większa od wysokości.
- W krótkich grzejnikach standardowych zwykle wystarcza podłączenie boczne.
- Układ krzyżowy poprawia rozkład temperatury, ale nie naprawi źle dobranej mocy, zapowietrzenia ani niewyregulowanej instalacji.
- Przed montażem trzeba sprawdzić typ grzejnika, kierunek przepływu i zalecenia producenta.
Na czym polega podłączenie krzyżowe i co daje
W tym rozwiązaniu przewód zasilający doprowadza gorącą wodę do górnego króćca po jednej stronie grzejnika. Woda przepływa przez jego wnętrze, a schłodzony czynnik wraca instalacją przez dolny króciec znajdujący się po przeciwnej stronie.
Takie prowadzenie wody wymusza jej przepływ przez większą część grzejnika. Przy podłączeniu jednostronnym dalsze fragmenty długiego grzejnika mogą być wyraźnie chłodniejsze, ponieważ woda nie rozprowadza się w nich równie skutecznie. W praktyce oznacza to **bardziej równą temperaturę całej płyty lub wszystkich członów**.
Nie traktuję jednak podłączenia krzyżowego jako automatycznego sposobu na zwiększenie mocy każdego grzejnika. Efekt zależy od jego długości, konstrukcji, temperatury zasilania, przepływu oraz ustawień zaworu. W niektórych modelach różnica będzie duża, a w krótkim grzejniku praktycznie niezauważalna.
Kiedy taki układ naprawdę ma sens
Najprostsza praktyczna zasada mówi, że warto rozważyć podłączenie diagonalne, gdy długość grzejnika jest **trzy- lub czterokrotnie większa od jego wysokości**. Drugim często stosowanym punktem odniesienia jest długość około **2000 mm**, choć dokładne zalecenia mogą się różnić zależnie od producenta i modelu.
Przykładowo grzejnik o wysokości 500 mm i długości 2000 mm ma proporcję 4:1. W takim przypadku zasilanie z góry po jednej stronie i powrót po przeciwnej stronie jest rozsądnym wyborem, ponieważ ogranicza ryzyko niedogrzania końcowego fragmentu.
Długie grzejniki płytowe
To najczęstszy przypadek. Przy modelu o długości 180-240 cm podłączenie tylko z jednej strony może powodować wyraźną różnicę między częścią przy zaworze a przeciwległym końcem. **Im dłuższy i niższy grzejnik, tym większe znaczenie ma kierunek przepływu**.
Grzejniki członowe
Podłączenie krzyżowe bywa korzystne także przy dużych grzejnikach żeliwnych lub aluminiowych złożonych z wielu członów. Przy krótkim zestawie nie zawsze jest potrzebne, ale przy kilkunastu lub większej liczbie członów pomaga doprowadzić ciepło do dalszych elementów.
Przeczytaj również: Jak pomalować grzejnik, żeby farba się nie łuszczyła?
Instalacje niskotemperaturowe
W instalacjach z pompą ciepła lub kotłem pracującym na niższych parametrach grzejniki często muszą pracować z większym przepływem i przez dłuższy czas. Równomierne wykorzystanie całej powierzchni jest wtedy szczególnie ważne. Samo podłączenie krzyżowe nie zastąpi jednak właściwego doboru grzejnika, ponieważ przy zbyt małej mocy pomieszczenie nadal będzie niedogrzane.
W krótkim grzejniku o długości 600-1000 mm zwykle lepiej sprawdza się klasyczne podłączenie boczne. Jest prostsze, tańsze w wykonaniu i łatwiejsze do zastosowania podczas modernizacji starej instalacji, gdy oba przewody wychodzą ze ściany po tej samej stronie.
Krzyżowe, boczne czy dolne podłączenie
Wybór powinien wynikać z konstrukcji grzejnika i przebiegu rur, a nie wyłącznie z wyglądu instalacji. Zdarza się, że estetyczne podłączenie dolne zostaje zastosowane w modelu, który nie jest do niego przystosowany. Efektem może być słabe grzanie albo konieczność stosowania dodatkowych elementów korygujących przepływ.
| Rodzaj podłączenia | Kiedy je wybrać | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Krzyżowe | Długie i niskie grzejniki, duża liczba członów | Równomierne nagrzewanie powierzchni | Wymaga doprowadzenia rur po przeciwnych stronach |
| Boczne jednostronne | Krótkie grzejniki i modernizacja istniejącej instalacji | Prosty montaż i łatwa regulacja | Może gorzej sprawdzić się przy dużej długości |

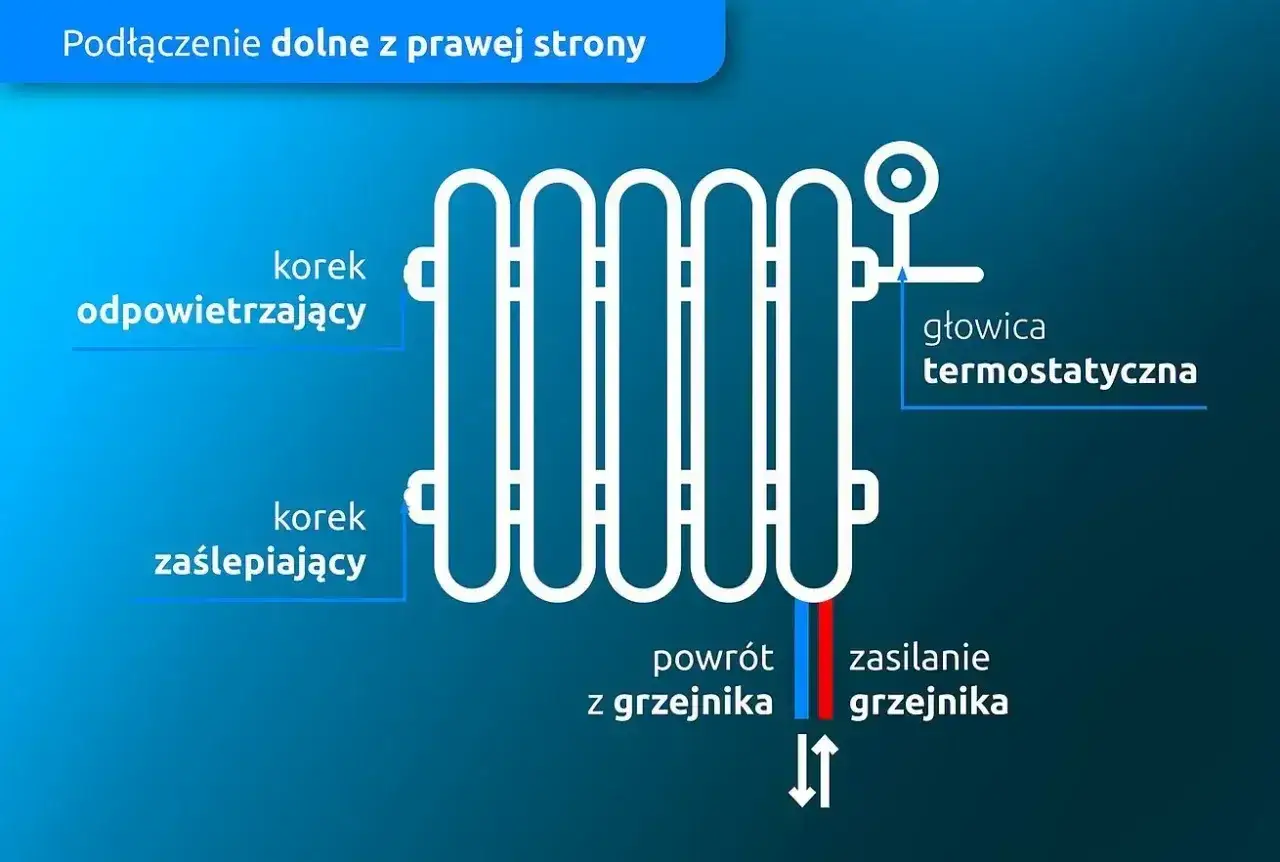

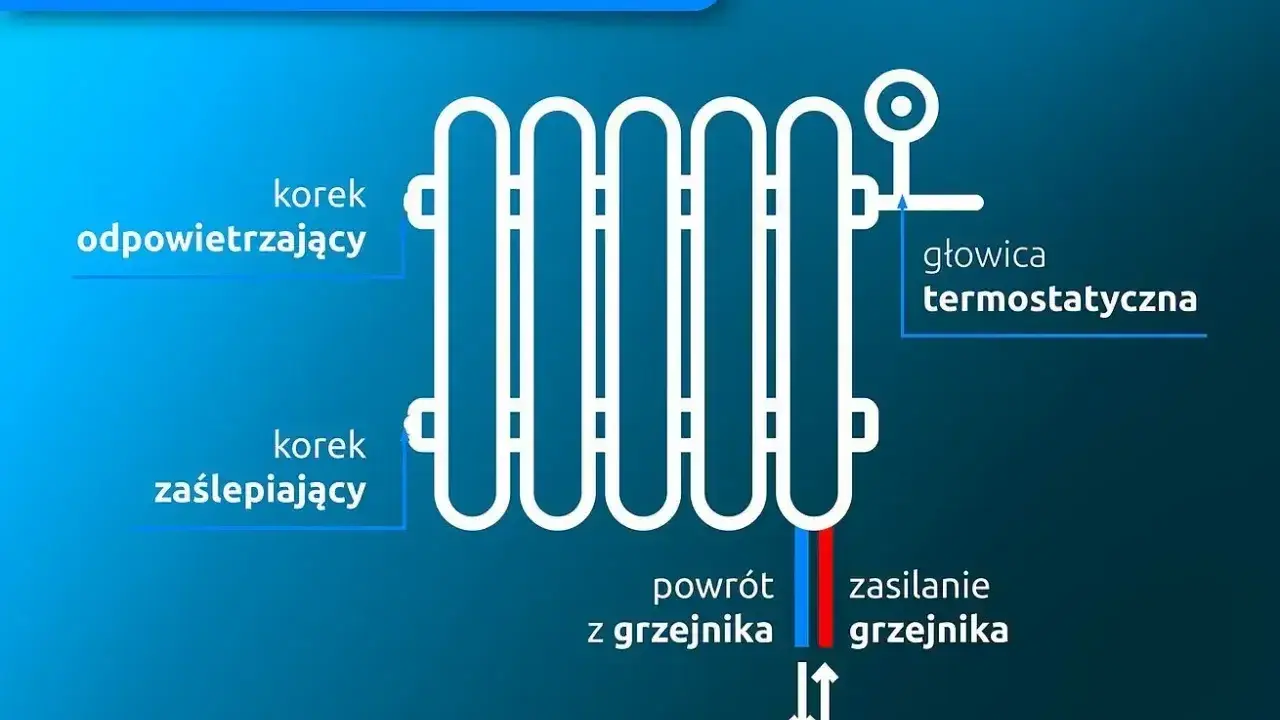

| Dolne | Grzejniki z odpowiednimi przyłączami dolnymi | Estetyczne, mniej widocznych rur | Nie każdy model zapewnia taką samą wydajność przy tym układzie |
Moim zdaniem w typowym mieszkaniu najczęściej wygrywa rozwiązanie najprostsze, czyli boczne, o ile grzejnik nie jest wyjątkowo długi. Podłączenie krzyżowe przynosi realną korzyść wtedy, gdy odpowiada proporcjom urządzenia i parametrom instalacji, a nie wtedy, gdy wybiera się je na zapas.
Jak poprawnie zaplanować montaż
Przed zakupem zaworów i rur trzeba ustalić, który króciec jest zasilaniem, a który powrotem. W większości instalacji zasilanie powinno trafić do górnej części grzejnika, natomiast powrót do dolnej. **Odwrócenie kierunku przepływu może pogorszyć pracę zaworu termostatycznego** i sprawić, że grzejnik będzie nagrzewał się nierównomiernie.
- Sprawdź wymiary grzejnika oraz stosunek jego długości do wysokości.
- Zweryfikuj w dokumentacji, czy producent dopuszcza podłączenie krzyżowe dla konkretnego modelu.
- Wyznacz stronę zasilania i stronę powrotu, uwzględniając kierunek przepływu w całej instalacji.
- Zamontuj odpowietrznik w górnym otworze oraz zaślepkę w niewykorzystanym przyłączu.
- Po napełnieniu instalacji odpowietrz grzejnik i sprawdź, czy zawór oraz detektor przepływu działają prawidłowo.
- Wyreguluj przepływ na zaworze powrotnym, zwłaszcza gdy instalacja ma kilka grzejników o różnej długości.
Przy nowej instalacji warto od razu zaplanować przewody po przeciwnych stronach grzejnika. Przy remoncie nie zawsze opłaca się kuć ścianę tylko po to, aby zmienić sposób podłączenia krótkiego modelu. **Koszt i zakres przeróbki powinny być proporcjonalne do spodziewanego efektu**.
Błędy, które odbierają grzejnikowi moc
Najczęstszy błąd polega na zastosowaniu układu krzyżowego bez sprawdzenia, czy grzejnik jest do niego przystosowany. Dotyczy to zwłaszcza modeli z wbudowanym zaworem, grzejników dekoracyjnych oraz urządzeń z określonym kierunkiem przepływu.
- Zamiana zasilania z powrotem może zaburzyć regulację temperatury.
- Brak odpowietrzenia powoduje zimną górę grzejnika, szumy i nierówną pracę.
- Za mały przepływ sprawia, że nawet prawidłowo podłączony grzejnik pozostaje letni.
- Złe wypoziomowanie utrudnia odpowietrzanie i może zatrzymywać powietrze w urządzeniu.
- Nieprawidłowo dobrana moc nie zostanie naprawiona przez zmianę strony podłączenia.
Jeżeli po montażu grzejnik jest gorący tylko przy jednym króćcu, najpierw sprawdziłbym odpowietrzenie, otwarcie zaworów i ustawienie głowicy. Dopiero później szukałbym problemu w samym sposobie podłączenia. W rozbudowanym systemie trzeba jeszcze uwzględnić regulację hydrauliczną, czyli zrównoważenie przepływów między poszczególnymi grzejnikami.
Niepokojące są również bulgotanie, nierównomierne grzanie kolejnych członów i duża różnica temperatur między stronami urządzenia. Takie objawy mogą oznaczać nie tylko błędne podłączenie, ale też zabrudzenie instalacji, zablokowany zawór albo niewłaściwą pracę pompy.
Dobra decyzja zaczyna się od długości i przepływu
Podłączenie krzyżowe warto wybrać przede wszystkim dla długiego, niskiego grzejnika, dużego zestawu członowego lub instalacji, w której szczególnie zależy nam na równomiernym wykorzystaniu powierzchni grzewczej. Przy krótkim modelu standardowe podłączenie boczne zwykle będzie wystarczające i prostsze w wykonaniu.
Przed przeróbką instalacji sprawdź trzy rzeczy: długość grzejnika, typ przyłączy i kierunek przepływu. Jeśli urządzenie nadal grzeje słabo mimo prawidłowego montażu, przyczyny trzeba szukać także w mocy grzejnika, odpowietrzeniu i regulacji całego obiegu, a nie tylko w ułożeniu przewodów.
