Gdy w instalacji centralnego ogrzewania pojawia się magnetyt, rdza albo drobne opiłki metalu, separator powinien przejąć je zanim trafią do kotła, pompy obiegowej lub wymiennika. Najkrótsza odpowiedź na pytanie, gdzie zamontować separator zanieczyszczeń, brzmi: na przewodzie powrotnym, przed źródłem ciepła. Wyjaśniam również, jak ustawić urządzenie, jakie zawory zastosować i kiedy ta zasada wymaga dodatkowego dopasowania do układu.
Najważniejsze zasady montażu separatora w instalacji CO
- Najlepsze miejsce to powrót instalacji, bezpośrednio przed kotłem lub pompą ciepła.
- Pozycja pionowa zwykle zapewnia skuteczniejsze odkładanie osadu i łatwiejsze czyszczenie.
- Dwa zawory odcinające pozwalają serwisować separator bez opróżniania całej instalacji.
- Strzałka przepływu na korpusie musi odpowiadać rzeczywistemu kierunkowi przepływu wody.
- Dostęp serwisowy jest równie ważny jak sama lokalizacja urządzenia.
Najlepszy punkt to powrót tuż przed źródłem ciepła

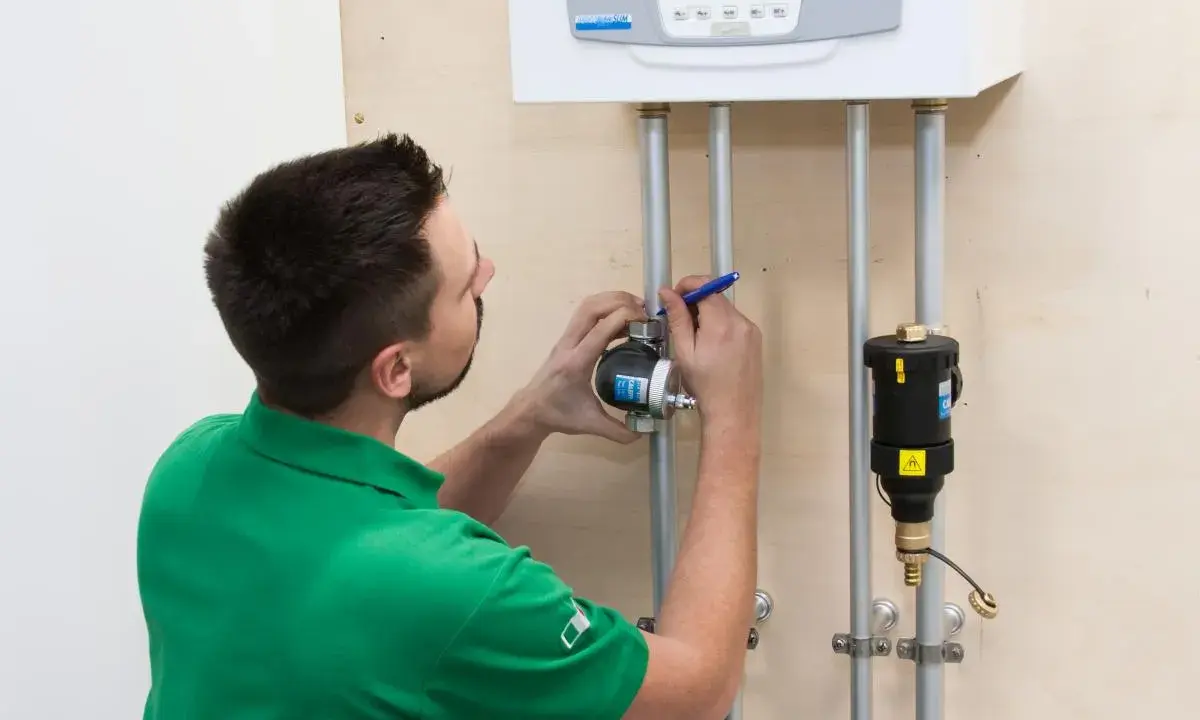

W typowym domu jednorodzinnym separator zanieczyszczeń montuje się na rurze powrotnej, przed kotłem gazowym, pompą ciepła albo innym urządzeniem, które chcemy chronić. Woda wracająca z grzejników i ogrzewania podłogowego niesie ze sobą osad, dlatego urządzenie może zatrzymać go zanim zanieczyszczenia dotrą do wymiennika lub pompy.
Najprostszy układ wygląda tak:
grzejniki i podłogówka → przewód powrotny → separator → pompa obiegowa → kocioł lub pompa ciepła
Jeżeli pompa znajduje się w kotle, separator montuje się na powrocie bezpośrednio przed kotłem. Gdy pompa jest zamontowana osobno, korzystne jest umieszczenie separatora po stronie ssawnej pompy, czyli przed nią, o ile pozwala na to konstrukcja urządzenia i instrukcja producenta.
Nie chodzi jednak o montaż „jak najbliżej” za wszelką cenę. Liczy się przede wszystkim ochrona konkretnego elementu instalacji, prawidłowy kierunek przepływu oraz możliwość późniejszego wyczyszczenia osadnika.
Dlaczego separator trafia na powrót, a nie na zasilanie
Na przewodzie zasilającym woda opuszcza źródło ciepła i płynie do odbiorników. Jej montaż jest możliwy w niektórych specjalistycznych układach, ale w standardowej instalacji CO nie daje tak dobrej ochrony kotła jak montaż na powrocie. Separator na powrocie przechwytuje zabrudzenia krążące po całym obiegu tuż przed ich ponownym wejściem do urządzenia grzewczego.
Trzeba też odróżnić separator zanieczyszczeń od separatora powietrza. Separator powietrza najczęściej montuje się na zasilaniu, gdzie temperatura jest wyższa i łatwiej oddzielić mikropęcherze. Separator magnetyczny lub mechaniczny służy natomiast do wyłapywania cząstek stałych, takich jak magnetyt, rdza i piasek.
W praktyce te dwa urządzenia mogą pracować razem, ale nie zastępują się wzajemnie. Sam odpowietrznik nie usunie metalicznego szlamu, a separator magnetyczny nie rozwiąże problemu zapowietrzania instalacji.

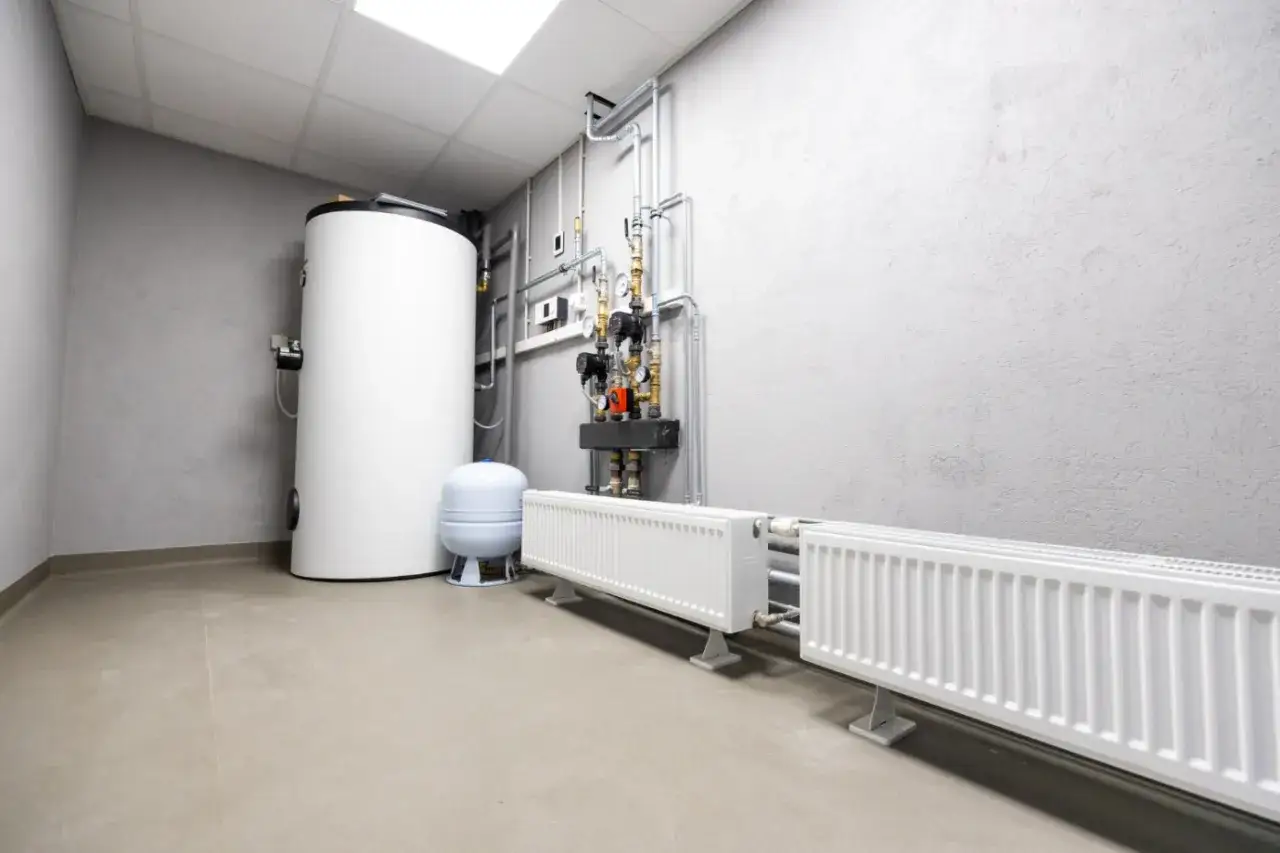

Miejsce montażu musi pozwalać na bezpieczny serwis
Separator powinien znaleźć się na prostym i stabilnym odcinku rury, w miejscu, do którego można swobodnie dosunąć naczynie na spuszczaną wodę. Montaż głęboko za kotłem, pod zabudową albo tuż przy ścianie często kończy się tym, że urządzenie formalnie działa, ale nikt nie chce go później czyścić.
Najwygodniejsza jest zazwyczaj pozycja pionowa z osadnikiem skierowanym w dół. Cięższe zanieczyszczenia mogą wtedy opadać do komory, a czyszczenie zaworu spustowego jest prostsze. Nie każdy model wymaga pionu, dlatego przed montażem trzeba sprawdzić instrukcję konkretnego urządzenia.
Wersje przeznaczone do montażu poziomego lub na rurze pionowej również są dostępne. Nie należy jednak obracać separatora dowolnie tylko dlatego, że brakuje miejsca. Zła pozycja może ograniczyć skuteczność oddzielania osadu albo utrudnić wyjęcie magnesu.
Trzeba zostawić także przestrzeń na demontaż wkładu magnetycznego i otwarcie osadnika. W niektórych większych modelach producent wymaga około 16 cm wolnego miejsca pod urządzeniem. Zawsze decyduje dokumentacja danego separatora, a nie sama średnica rury.
Jak przygotować odcinek instalacji do montażu
Sam separator nie naprawi źle zaprojektowanego układu. Przed wpięciem urządzenia sprawdzam przede wszystkim średnicę rur, kierunek przepływu, temperaturę pracy i dostępne ciśnienie. Separator musi być dobrany do przepływu instalacji, aby nie powodował niepotrzebnego oporu hydraulicznego.
Przy montażu warto trzymać się kilku prostych zasad:
- zatrzymać źródło ciepła i poczekać, aż woda ostygnie,
- odciąć fragment instalacji albo spuścić z niego wodę,
- zamontować zawór odcinający przed separatorem i drugi za nim,
- ustawić korpus zgodnie ze strzałką przepływu,
- zostawić dostęp do zaworu spustowego i magnesu,
- po napełnieniu instalacji odpowietrzyć układ i sprawdzić szczelność.
Dwa zawory odcinające robią dużą różnicę podczas konserwacji. Bez nich czyszczenie może wymagać spuszczenia wody z całego obiegu, co oznacza więcej pracy, dodatkowe odpowietrzanie i ryzyko wprowadzenia świeżej, natlenionej wody do instalacji.
Różne źródła ciepła wymagają drobnych korekt
Kocioł gazowy
Przy kotle gazowym separator zwykle montuje się na powrocie, możliwie blisko kotła, ale w miejscu zapewniającym dostęp do osadnika. Takie rozwiązanie chroni wymiennik ciepła i pompę wbudowaną w urządzenie. W wielu nowych instalacjach producent kotła może dodatkowo wymagać określonego typu filtra lub separatora, więc trzeba sprawdzić warunki gwarancji.
Pompa ciepła
W instalacji z pompą ciepła separator umieszcza się najczęściej na powrocie przed jednostką, którą ma chronić. Jest to szczególnie ważne przy modernizowanych systemach, gdzie stare grzejniki i rury mogą uwalniać osad przez wiele miesięcy.
Niektóre pompy ciepła mają fabryczne filtry siatkowe, ale nie oznacza to automatycznie, że dodatkowy separator magnetyczny jest zbędny. Filtr siatkowy i magnes działają inaczej, dlatego ostateczny dobór powinien uwzględniać instrukcję pompy oraz projekt instalacji.
Przeczytaj również: Otwarty układ centralnego ogrzewania - jak działa i kiedy ma sens?
Bufor, sprzęgło i kilka obiegów
Przy buforze, sprzęgle hydraulicznym albo kilku źródłach ciepła jedno miejsce montażu nie zawsze wystarczy. Separator można umieścić na powrocie przed urządzeniem głównym, a w rozbudowanych instalacjach rozważyć dodatkową ochronę wybranego obiegu. Najbardziej sensowny punkt zależy wtedy od tego, czy chcemy chronić kocioł, pompę, wymiennik, czy konkretną pompę obiegową.
W takich układach nie polecam zgadywania na podstawie samego wyglądu rur. Krótka analiza schematu hydraulicznego często pozwala uniknąć zamontowania urządzenia w miejscu, przez które przepływa tylko część wody instalacyjnej.
Błędy, przez które separator działa słabiej
Najczęstszy błąd to montaż na zasilaniu bez konkretnego powodu. Drugim jest odwrócenie korpusu lub nieprawidłowe ustawienie osadnika. Nawet dobry separator nie będzie skuteczny, jeśli woda płynie przeciwnie do oznaczeń albo komora nie ma warunków do odkładania zabrudzeń.
Równie problematyczne jest umieszczenie urządzenia bez zaworów odcinających. Właściciel odkłada wtedy czyszczenie, a nagromadzony magnetyt może stopniowo ograniczać przepływ. Z mojego punktu widzenia dostęp do serwisu jest częścią poprawnego montażu, a nie dodatkiem poprawiającym wygodę.
Nie należy też przewymiarowywać separatora bez potrzeby ani wybierać modelu wyłącznie po rozmiarze gwintu. Liczą się przepływ, temperatura, materiał instalacji, moc źródła ciepła i maksymalne ciśnienie robocze. W instalacji z glikolem trzeba sprawdzić, czy producent dopuszcza taki czynnik i w jakim stężeniu.
Czyszczenie decyduje o skuteczności ochrony
Separator nie jest elementem bezobsługowym. Po uruchomieniu zabrudzonej lub starszej instalacji warto sprawdzić go po kilku tygodniach, ponieważ osad może pojawić się szybko. Jeśli komora zbiera dużo magnetytu, kolejne kontrole powinny odbywać się częściej, aż ilość zanieczyszczeń wyraźnie spadnie.
W zadbanej instalacji kontrola zwykle wystarcza co najmniej raz przed sezonem grzewczym, choć dokładny harmonogram zależy od modelu i stanu obiegu. Czyszczenie wykonuje się przy wyłączonym i ostudzonym źródle ciepła, po zamknięciu zaworów. Po spuszczeniu osadu trzeba ponownie sprawdzić ciśnienie oraz odpowietrzyć instalację, jeśli uzupełniano wodę.
Ciemny, oleisty osad na magnesie nie musi oznaczać awarii. Często jest to magnetyt powstający w wyniku korozji elementów stalowych. Jeżeli jednak separator zapełnia się bardzo szybko, a instalacja traci ciśnienie lub pojawiają się problemy z przepływem, samo czyszczenie może nie wystarczyć. Wtedy trzeba znaleźć przyczynę korozji, nieszczelności albo niewłaściwego składu wody.
Trzy kontrole przed zamknięciem zabudowy
- Sprawdź kierunek przepływu i porównaj go ze strzałką na korpusie.
- Sprawdź dostęp do zaworów, osadnika i magnesu bez demontażu kotła.
- Sprawdź dokumentację źródła ciepła oraz wymagania dotyczące filtra lub separatora.
Jeżeli te trzy punkty są spełnione, a urządzenie znajduje się na powrocie przed chronionym źródłem ciepła, lokalizacja jest zazwyczaj prawidłowa. W rozbudowanym układzie z buforem lub kilkoma pompami warto oprzeć decyzję na schemacie hydraulicznym, bo kilka centymetrów różnicy na rurze może zmienić to, które elementy faktycznie zostaną zabezpieczone.
