Najważniejsze informacje o wymiennikach do instalacji CO
- Wymiennik płytowy zajmuje mało miejsca i zwykle zapewnia wysoką sprawność.
- Model skręcany można otworzyć, wyczyścić i rozbudować o kolejne płyty.
- Wymiennik lutowany jest kompaktowy, ale po poważnym uszkodzeniu zazwyczaj wymienia się go w całości.
- Konstrukcja płaszczowo-rurowa dobrze znosi trudniejsze warunki i większe obciążenia.
- Przepływ przeciwprądowy najczęściej pozwala najlepiej wykorzystać dostępną różnicę temperatur.
- O doborze decydują nie tylko moc i cena, lecz także przepływ, spadek ciśnienia, jakość wody i możliwość serwisu.
Po co stosuje się wymiennik w centralnym ogrzewaniu
Wymiennik przekazuje ciepło z jednego obiegu wodnego do drugiego, ale nie miesza ich ze sobą. Dzięki temu można oddzielić na przykład obieg kotłowy od obiegu grzejnikowego, połączyć instalację domu z siecią ciepłowniczą albo zabezpieczyć instalację podłogową przed zbyt wysoką temperaturą.
Takie rozdzielenie ma znaczenie szczególnie wtedy, gdy obiegi pracują przy różnych ciśnieniach, temperaturach lub z inną wodą. Przykładem jest stary, stalowy układ grzejnikowy współpracujący z nowoczesnym źródłem ciepła. Wymiennik ogranicza przenoszenie zanieczyszczeń i pozwala hydraulicznie odseparować instalacje.
Nie każda kotłownia potrzebuje jednak dodatkowego wymiennika. W prostym układzie z jednym kotłem i jedną instalacją CO jego montaż może tylko zwiększyć opory przepływu, koszt oraz liczbę elementów wymagających kontroli. Ja traktuję go jako narzędzie do rozwiązania konkretnego problemu, a nie obowiązkowe wyposażenie każdej kotłowni.
Wymienniki płytowe są najczęstszym wyborem
Wymiennik płytowy składa się z cienkich, profilowanych płyt, pomiędzy którymi powstają oddzielne kanały dla dwóch czynników. Jedna strona płyty odbiera ciepło, druga je przejmuje, a tłoczenia zwiększają turbulencję przepływu. W efekcie urządzenie może osiągać dużą moc przy niewielkich wymiarach.Lutowane wymienniki płytowe
Płyty są trwale połączone lutem, najczęściej miedzianym albo niklowym. Brak uszczelek i ramy sprawia, że konstrukcja jest lekka, szczelna oraz łatwa do zamontowania w małej kotłowni.
To dobre rozwiązanie do domowych instalacji CO, układów z pompą ciepła, podgrzewania zasobnika oraz mniejszych węzłów. Trzeba jednak pamiętać, że lutowanego wymiennika nie da się normalnie otworzyć. Gdy kanały zarosną kamieniem lub dojdzie do nieszczelności wewnętrznej, czyszczenie chemiczne może pomóc tylko w określonych przypadkach, a czasem pozostaje wymiana urządzenia.
Skręcane wymienniki płytowe
Wersja skręcana ma pakiet płyt z uszczelkami umieszczony między płytą stałą i dociskową. Po odkręceniu śrub można dostać się do wnętrza, przeprowadzić inspekcję, wymienić uszczelki albo dołożyć płyty, jeśli konstrukcja na to pozwala.
Wybieram ten typ przede wszystkim tam, gdzie występuje większa moc, zmienne obciążenie lub podwyższone ryzyko zabrudzeń. Jest droższy i większy od modelu lutowanego, ale jego serwisowalność często obniża koszt eksploatacji w dłuższym okresie.
| Cecha | Wymiennik lutowany | Wymiennik skręcany |
|---|---|---|
| Rozmiar | Bardzo kompaktowy | Większy, wymaga miejsca na otwarcie |
| Obsługa | Brak dostępu do płyt | Możliwość czyszczenia i wymiany uszczelek |
| Typowe zastosowanie | Domowe CO, pompy ciepła, małe układy | Węzły, większe kotłownie, układy wymagające serwisu |
| Największe ryzyko | Zabrudzenie prowadzące do wymiany urządzenia | Nieszczelność zużytych lub źle zamontowanych uszczelek |
Kiedy lepiej sprawdzi się wymiennik płaszczowo-rurowy
Wymiennik płaszczowo-rurowy ma wiązkę rur umieszczoną wewnątrz większego płaszcza. Jeden czynnik płynie rurami, a drugi opływa je od zewnątrz. Taka budowa jest mniej kompaktowa niż płytowa, ale zapewnia dużą odporność mechaniczną i szerokie możliwości wykonania.
Ten typ spotyka się w większych węzłach cieplnych, instalacjach przemysłowych, układach z trudniejszym medium oraz tam, gdzie istotna jest odporność na wysoką temperaturę lub ciśnienie. W domowej kotłowni może być uzasadniony, jeśli instalacja ma nietypowe parametry albo inwestor potrzebuje konstrukcji o większym zapasie trwałości.
Minusem są większe gabaryty, masa i zwykle mniejsza intensywność wymiany ciepła przy tej samej powierzchni zabudowy. Czyszczenie również zależy od konstrukcji. W modelach bez wygodnego dostępu do rur serwis może okazać się bardziej kłopotliwy, niż sugeruje sama solidność urządzenia.
Przeczytaj również: Jak dobrać pompę obiegową do CO bez hałasu i strat energii?
Wymienniki z wężownicą i pojemnościowe
Do tej grupy zaliczają się zasobniki z wężownicą, bufory z wężownicą oraz zbiorniki, w których energia jest przekazywana przez zanurzoną rurę. Nie są tak szybkie jak klasyczny wymiennik płytowy, ale łączą funkcję wymiany ciepła z magazynowaniem energii.
W centralnym ogrzewaniu stosuje się je między innymi przy kotłach na paliwo stałe, pompach ciepła, instalacjach solarnych i układach wymagających sprzęgnięcia kilku źródeł ciepła. Ich dobór wymaga sprawdzenia nie tylko mocy wężownicy, lecz także pojemności zbiornika, powierzchni wymiany oraz temperatury zasilania.
Rodzaj przepływu wpływa na sprawność urządzenia
Same płyty albo rury nie wyczerpują tematu. Wymienniki dzieli się także według kierunku przepływu czynników. Najczęściej spotyka się układ przeciwprądowy, w którym gorąca woda płynie naprzeciwko chłodniejszej. Przez większą część długości urządzenia utrzymuje się wtedy korzystna różnica temperatur.

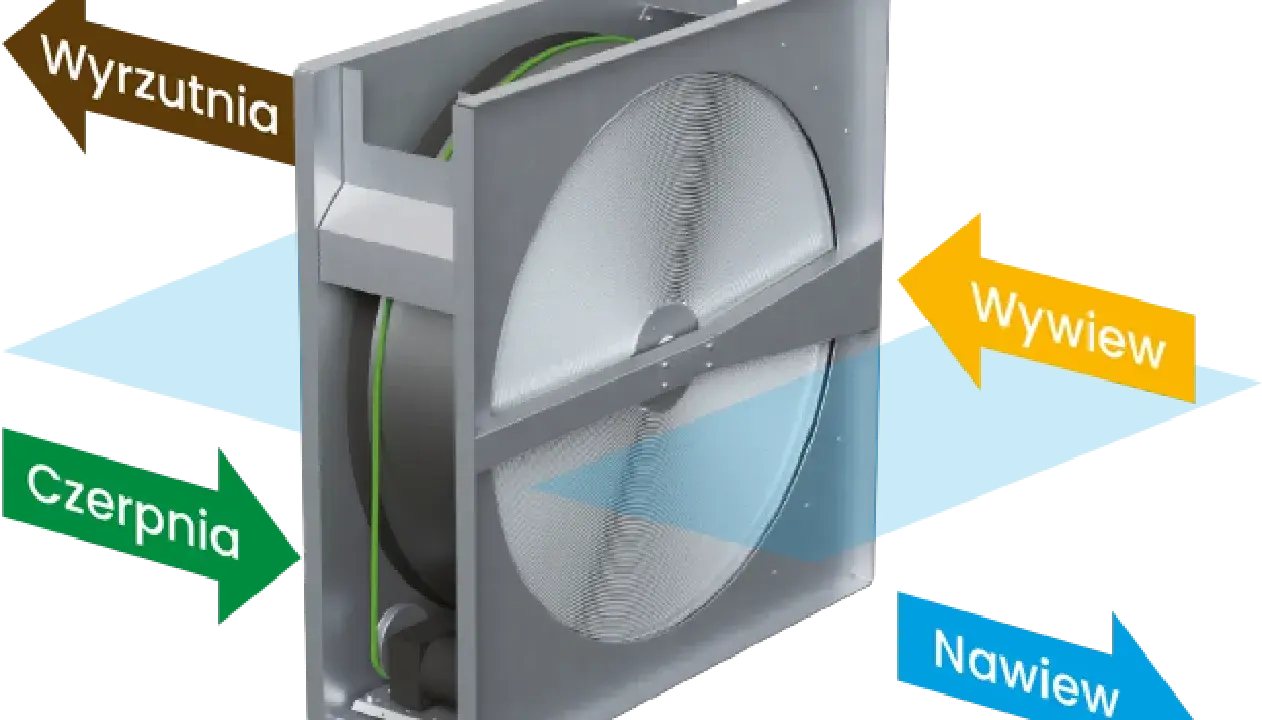

W układzie współprądowym oba czynniki płyną w tym samym kierunku. Taka konfiguracja bywa prostsza, ale zazwyczaj gorzej wykorzystuje dostępną energię. Przepływ krzyżowy stosuje się między innymi w wymiennikach powietrznych i wentylacyjnych, natomiast w typowym wodnym CO najczęściej korzystniejszy będzie przeciwprąd.
W praktyce trzeba jeszcze sprawdzić, czy wymiennik ma odpowiednią liczbę przejść po każdej stronie. Większa liczba przejść może poprawić odbiór ciepła, lecz jednocześnie zwiększa spadek ciśnienia. Dlatego urządzenie o najwyższej deklarowanej sprawności nie zawsze będzie najlepsze dla konkretnej pompy obiegowej.
Jak dobrać wymiennik do konkretnej instalacji
Dobór zaczynam od danych, a nie od samego wymiaru przyłączy. Potrzebne są co najmniej moc cieplna, temperatury zasilania i powrotu, przepływy po obu stronach, dopuszczalne ciśnienie oraz informacja o rodzaju czynnika.
- Określ moc wymaganą przez ogrzewanie, przygotowanie ciepłej wody albo oba obiegi.
- Sprawdź temperaturę po stronie źródła i po stronie odbiorników.
- Ustal wymagany przepływ oraz maksymalny dopuszczalny spadek ciśnienia.
- Wybierz materiał płyt, rur i uszczelek odpowiedni dla wody instalacyjnej lub glikolu.
- Zostaw dostęp do czyszczenia, odkręcenia przyłączy i ewentualnego demontażu.
- Dobierz armaturę zabezpieczającą, filtry, odpowietrzniki i izolację cieplną.
Dla małego domu jednorodzinnego najczęściej wystarcza wymiennik płytowy dobrany do rzeczywistej mocy instalacji, a nie model „na wszelki wypadek” o kilkukrotnie większej wydajności. Przewymiarowanie nie zawsze szkodzi, ale może zwiększyć koszt i rozmiar urządzenia, a w niektórych układach pogorszyć warunki przepływu.
| Zastosowanie | Najczęściej używany typ | Na co zwrócić uwagę |
|---|---|---|
| Oddzielenie dwóch obiegów CO | Płytowy lutowany lub skręcany | Moc, przepływ i spadek ciśnienia |
| Pompa ciepła i instalacja grzejnikowa | Płytowy o dużej powierzchni wymiany | Niska temperatura zasilania i odpowiedni przepływ |
| Węzeł cieplny | Płytowy skręcany lub płaszczowo-rurowy | Serwis, trwałość, ciśnienie i parametry sieci |
| Kocioł na paliwo stałe i bufor | Zasobnik z wężownicą lub układ płytowy | Magazynowanie ciepła i ochrona źródła |
| Instalacja z glikolem | Płytowy albo wężownica | Stężenie glikolu i większa lepkość medium |
Błędy, które skracają żywotność wymiennika
Najczęściej problem zaczyna się od braku filtra siatkowego lub magnetycznego przed wymiennikiem. Osady z instalacji trafiają do wąskich kanałów, ograniczają przepływ i powodują, że urządzenie oddaje coraz mniej ciepła. W skrajnym przypadku pompa pracuje, ale odbiorniki nie osiągają wymaganej temperatury.
Drugim błędem jest nieuwzględnienie jakości wody. Twarda woda sprzyja odkładaniu kamienia, a niewłaściwe połączenie materiałów może przyspieszać korozję. Przy instalacjach z glikolem trzeba sprawdzić jego stężenie, temperaturę pracy i zgodność z uszczelkami.
Nie należy też ignorować uderzeń hydraulicznych, szczególnie w układach ciepłej wody użytkowej. Gwałtowne zamykanie zaworów może obciążać płyty i połączenia. Pomagają odpowiednio dobrane zawory, stabilne mocowanie oraz elementy ograniczające skoki ciśnienia.
Z mojego punktu widzenia równie ważne jest miejsce montażu. Wymiennik powinien być zaizolowany, ustawiony zgodnie z instrukcją i dostępny od strony, z której producent przewidział serwis. Najtańszy model zamontowany bez możliwości czyszczenia często okazuje się droższym rozwiązaniem niż solidniejsze urządzenie z dostępem serwisowym.
Dobry wymiennik to część całego układu
Nie istnieje jeden najlepszy typ dla wszystkich instalacji. Do kompaktowego układu domowego zwykle wybiera się wymiennik płytowy, do dużego lub wymagającego serwisowania układu często lepszy będzie model skręcany, a przy wysokich obciążeniach i trudnych warunkach warto rozważyć konstrukcję płaszczowo-rurową.Przed zakupem trzeba porównać moc, temperatury, przepływy, spadek ciśnienia, materiał i dostęp do czyszczenia. Jeśli te dane nie są znane, rozsądniej zlecić obliczenia instalatorowi niż dobierać urządzenie wyłącznie po średnicy przyłączy lub atrakcyjnej cenie.
