Gdy kocioł, grzejniki i ogrzewanie podłogowe mają pracować w jednej kotłowni, samo połączenie rur często nie wystarcza. Pytanie, jak podłączyć sprzęgło hydrauliczne, dotyczy przede wszystkim właściwego rozdzielenia obiegu źródła ciepła od obiegów grzewczych, dobrania pomp i zachowania poprawnego kierunku przepływu. Pokażę praktyczny schemat, kolejność prac, przykłady zastosowań oraz błędy, które później powodują zimne grzejniki, hałas i niestabilną pracę kotła.
Poprawne podłączenie zaczyna się od rozdzielenia obiegów
- Cztery przyłącza sprzęgła łączą źródło ciepła i instalację odbiorczą.
- Zasilanie prowadzi się górą, a powrót do kotła do dolnego króćca po stronie źródła.
- Każdy niezależny obieg grzewczy powinien mieć właściwie dobraną pompę obiegową.
- Podłogówka zwykle wymaga grupy mieszającej, ponieważ pracuje na niższej temperaturze niż grzejniki.
- Sprzęgło montuje się pionowo, z odpowietrznikiem u góry i możliwością spuszczenia wody.

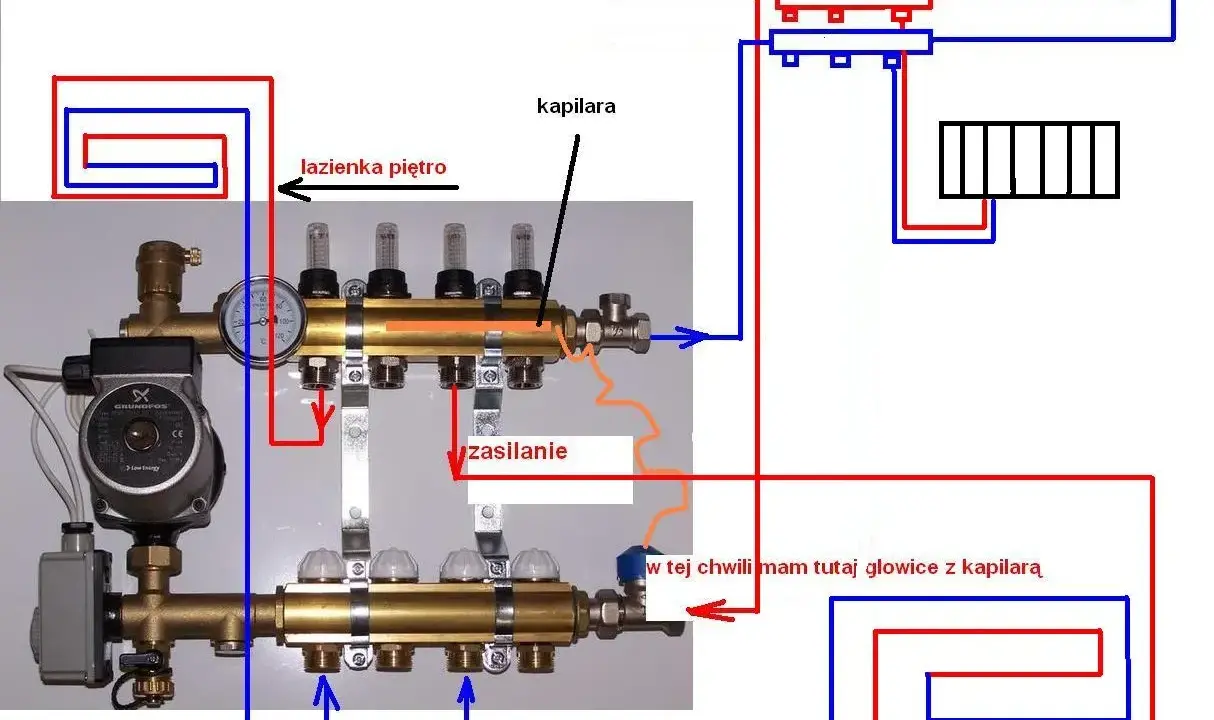

[search_image]schemat podłączenia sprzęgła hydraulicznego CO kocioł podłogówka grzejniki
Co robi sprzęgło i kiedy ma sens
Sprzęgło hydrauliczne, nazywane też separatorem obiegów, rozdziela hydraulicznie stronę kotła lub pompy ciepła od strony odbiorników. Dzięki temu pompa w źródle ciepła nie musi „walczyć” z pompami przy rozdzielaczach, grzejnikach albo grupach mieszających. Dla użytkownika oznacza to przede wszystkim stabilniejszy przepływ i łatwiejszą regulację kilku obiegów.
Najczęściej stosuję je wtedy, gdy instalacja ma co najmniej dwa obiegi o różnych przepływach lub temperaturach. Typowy przykład to kocioł gazowy, obieg grzejnikowy i ogrzewanie podłogowe z własną pompą. Sprzęgło bywa również uzasadnione przy kilku źródłach ciepła, kaskadzie kotłów albo dużej instalacji, w której suma przepływów odbiorników przekracza możliwości pompy znajdującej się w kotle.
Nie jest to jednak element obowiązkowy w każdym domu. Przy jednym niewielkim obiegu grzejnikowym często wystarczy pompa kotłowa i poprawnie wykonana instalacja bez separatora. Z mojego punktu widzenia największym błędem jest montowanie sprzęgła „na wszelki wypadek”, bez policzenia przepływów i sprawdzenia wymagań producenta źródła.
Jak rozpoznać króćce i przygotować miejsce montażu
Standardowe sprzęgło ma cztery główne przyłącza. Dwa należą do obiegu pierwotnego, czyli kotłowego, a dwa do obiegu wtórnego, który zasila instalację centralnego ogrzewania. Oznaczenia mogą różnić się między modelami, dlatego zawsze sprawdzam strzałki przepływu i instrukcję konkretnego urządzenia.
| Przyłącze | Połączenie | Typowe położenie |
|---|---|---|
| Zasilanie źródła | Kocioł lub pompa ciepła do sprzęgła | Górny króciec po stronie źródła |
| Powrót źródła | Sprzęgło do kotła lub pompy ciepła | Dolny króciec po stronie źródła |
| Zasilanie instalacji | Sprzęgło do rozdzielacza lub grupy pompowej | Górny króciec po stronie odbiorników |
| Powrót instalacji | Rozdzielacz lub obieg grzewczy do sprzęgła | Dolny króciec po stronie odbiorników |
Urządzenie powinno stać pionowo, stabilnie i możliwie blisko źródła ciepła oraz rozdzielaczy. Trzeba zostawić dostęp do odpowietrznika, tulei czujnika, korka spustowego i połączeń gwintowanych. Nie wciskam sprzęgła za kotłem w miejscu, w którym później nie da się odkręcić pompy ani wymienić odpowietrznika.
Przed montażem sprawdzam także średnice rur, rodzaj gwintów, maksymalną temperaturę i dopuszczalne ciśnienie. Dobór powinien wynikać z łącznego przepływu, a nie wyłącznie z mocy kotła. Orientacyjny przepływ wody można obliczyć ze wzoru Q = 0,86 × P / ΔT, gdzie P oznacza moc w kilowatach, a ΔT różnicę temperatur zasilania i powrotu.
Przykładowo instalacja o mocy 20 kW przy różnicy temperatur 20°C potrzebuje około 0,86 m³/h. Przy pompie ciepła i różnicy 5°C ten sam wynik rośnie do około 3,44 m³/h, dlatego sprzęgło i rury muszą mieć odpowiednio większą przepustowość. To dobry przykład, dlaczego dobór „na oko” potrafi później ograniczać moc całego systemu.
Podłączenie sprzęgła krok po kroku
-
Wyłącz źródło ciepła, odłącz zasilanie elektryczne i poczekaj, aż instalacja ostygnie. Zamknij zawory odcinające, opróżnij tylko tę część układu, w której będą prowadzone prace.
-
Ustaw sprzęgło zgodnie z oznaczeniami producenta. Najczęściej gorące zasilanie znajduje się u góry, a chłodniejszy powrót na dole. Jeśli korpus ma oznaczenia kolorystyczne, czerwony zwykle wskazuje zasilanie, a niebieski powrót, ale decydujące są oznaczenia na konkretnym modelu.
-
Połącz górny króciec strony źródła z zasilaniem kotła lub pompy ciepła, a dolny króciec tej samej strony z powrotem do urządzenia. Na tym odcinku powinny znaleźć się wymagane przez projekt zawory odcinające, filtr i elementy zabezpieczające.
-
Podłącz stronę odbiorczą. Górny króciec prowadzi do rozdzielacza lub grupy pompowej, natomiast dolny przyjmuje powrót z instalacji. Przy kilku obiegach każdy z nich powinien mieć własny układ regulacji i pompę dobraną do oporów instalacji.
-
Zamontuj odpowietrznik w najwyższym punkcie, a spust lub zawór serwisowy na dole. Jeżeli sprzęgło ma tuleję pomiarową, włóż w nią czujnik temperatury zgodnie ze schematem automatyki. Czujnika nie zastępuje termometr przyklejony do rury, ponieważ sterownik potrzebuje wiarygodnego pomiaru temperatury w sprzęgle.
-
Jeśli jeden obieg zasila podłogówkę, zastosuj grupę z zaworem mieszającym i pompą, chyba że projektant lub producent urządzenia przewidział inne rozwiązanie. Sam separator nie obniża temperatury wody do bezpiecznego poziomu dla pętli podłogowych.
-
Napełnij instalację, odpowietrz sprzęgło, pompy i rozdzielacze, a potem wykonaj próbę szczelności. Ciśnienie próby oraz czas jej trwania trzeba dobrać do materiału rur i wymagań projektu, a nie kopiować z przypadkowego schematu znalezionego w internecie.
Rury po obu stronach powinny być prowadzone tak, aby nie naprężały króćców sprzęgła. Połączenia gwintowane uszczelniam materiałem dopuszczonym do danej instalacji, bez nadmiernego dokręcania. W praktyce właśnie zbyt mocne skręcanie krótkich przyłączy jest częstą przyczyną pęknięć korpusu lub późniejszych przecieków.
Trzy praktyczne układy centralnego ogrzewania
Kocioł i same grzejniki
Jeżeli dom ma jeden obieg grzejnikowy, sprzęgło może okazać się zbędne. Gdy jednak instalacja jest rozległa albo kocioł ma ograniczoną pompę, separator łączy się z obiegiem grzejnikowym wyposażonym w pompę po stronie wtórnej. Grzejniki mogą wtedy pracować bez mieszacza, o ile temperatura zasilania odpowiada projektowi.
Kocioł, grzejniki i podłogówka
To najbardziej typowy wariant. Z górnej części sprzęgła wychodzą dwa niezależne obiegi: grzejnikowy oraz podłogowy. Ten drugi powinien mieć zawór mieszający, który pobiera gorącą wodę i miesza ją z chłodniejszym powrotem, aby temperatura zasilania podłogi była zgodna z projektem.
W instalacjach podłogowych często spotyka się temperatury zasilania rzędu 25-40°C, podczas gdy grzejniki mogą wymagać wyższych parametrów. Konkretna wartość zależy od obliczeń cieplnych budynku, rodzaju posadzki i rozstawu rur. Ustawienie jednej temperatury dla obu obiegów jest zwykle złym kompromisem.
Pompa ciepła i niskotemperaturowe ogrzewanie
Przy pompie ciepła sprzęgło nie zawsze poprawia sprawność. Może być potrzebne do zapewnienia minimalnego przepływu, obsługi kilku pomp albo oddzielenia obiegów o różnej charakterystyce, lecz nieprawidłowo dobrany separator zwiększa pojemność wodną i może podnosić temperaturę powrotu.
W tym układzie szczególnie ważne jest sprawdzenie wymagań producenta pompy. Ja nie traktuję sprzęgła jako uniwersalnego dodatku do każdej pompy ciepła, tylko jako element wynikający z hydrauliki konkretnego budynku.
Przeczytaj również: Presostat w kotle CO - jak działa i kiedy ulega awarii?
Kilka źródeł ciepła
Przy połączeniu kotła, kominka z płaszczem wodnym, instalacji solarnej albo dodatkowego źródła ciepła sprzęgło pomaga uporządkować przepływy. Taki układ wymaga jednak osobnych zabezpieczeń, zaworów zwrotnych i sterowania. Nie wolno podłączać różnych źródeł wyłącznie według zasady „gorące do góry, zimne na dół”, bez sprawdzenia ich wymagań.
Błędy, które psują działanie całego układu
- Odwrócone zasilanie i powrót powodują mieszanie temperatur i zaburzają pracę automatyki.
- Montaż poziomy utrudnia odpowietrzanie i może powodować zbieranie się powietrza w nieodpowiednim miejscu.
- Brak pompy po stronie odbiorczej sprawia, że obieg grzewczy nie otrzymuje wymaganego przepływu.
- Brak zaworu mieszającego przy podłogówce może doprowadzić do zbyt wysokiej temperatury zasilania pętli.
- Pompy ustawione na zbyt wysokie obroty zwiększają hałas, zużycie prądu i ryzyko wzajemnego zakłócania pracy obiegów.
- Brak równoważenia hydraulicznego powoduje, że najbliższe obiegi grzeją mocno, a dalsze pozostają niedogrzane.
- Niezaizolowane sprzęgło i rury generują niepotrzebne straty ciepła w kotłowni.
- Pomijanie instrukcji urządzenia może oznaczać utratę gwarancji albo błędne działanie czujnika i sterownika.
Szczególnie często spotykam sytuację, w której instalator montuje sprzęgło, ale pozostawia wszystkie pompy na ustawieniach fabrycznych. Separator rozwiązuje problem wzajemnego oddziaływania obiegów, lecz nie zastępuje regulacji przepływów i nastaw pomp. Po uruchomieniu trzeba sprawdzić temperatury, przepływy na rotametrach oraz reakcję zaworów mieszających.
Co sprawdzić przed pierwszym uruchomieniem
Po napełnieniu układu odpowietrzam kolejno sprzęgło, pompy, rozdzielacze i grzejniki. Kontroluję też ciśnienie na zimnej instalacji. W domach jednorodzinnych często spotyka się około 1,0-1,5 bar, ale właściwa wartość zależy od wysokości budynku, położenia naczynia wzbiorczego i zaleceń producenta.
Przed włączeniem ogrzewania sprawdzam, czy wszystkie zawory są otwarte, filtry czyste, a pompy mają właściwy kierunek pracy. Pompa może pracować i wydawać normalny dźwięk, a mimo to być zamontowana odwrotnie, dlatego oceniam również różnicę temperatur między zasilaniem i powrotem.
Dobrym testem jest uruchomienie każdego obiegu osobno. Najpierw obserwuję źródło ciepła, później obieg grzejnikowy, a na końcu grupę podłogową. Jeżeli po kilku minutach pracy temperatura na zasilaniu gwałtownie spada, przepływ jest niestabilny albo pojawia się hałas, przyczyną może być zła nastawa pompy, powietrze w instalacji lub niewłaściwe podłączenie króćców.
Podłączenie części hydraulicznej to nie wszystko. Sterownik kotła lub pompy ciepła musi wiedzieć, kiedy uruchomić pompę obiegową, jak sterować zaworem mieszającym i gdzie odczytywać temperaturę. Hydraulika i automatyka powinny być uruchamiane jako jeden układ, a nie jako dwa niezależne zadania.
Dobry schemat zaczyna się od przepływu, nie od samego sprzęgła
Najbezpieczniej zacząć od rozrysowania źródła ciepła, wszystkich pomp, rozdzielaczy i wymaganych temperatur. Dopiero potem dobiera się separator, średnice rur, zawory i automatykę. Takie podejście ogranicza kosztowne poprawki, szczególnie przy połączeniu ogrzewania podłogowego z grzejnikami.
Jeżeli instalacja obejmuje gaz, paliwo stałe, pompę ciepła albo kilka źródeł, końcowe podłączenie powinien zweryfikować instalator z odpowiednimi uprawnieniami. Właściwie zamontowane sprzęgło nie jest ozdobnym zbiornikiem w kotłowni, lecz elementem, który ma zapewnić konkretny przepływ, temperaturę i bezpieczną pracę całego centralnego ogrzewania.
