Trzy króćce pozwalają mieszać albo przełączać przepływ
- Zawór mieszający łączy gorącą wodę z chłodniejszym powrotem, aby uzyskać właściwą temperaturę obiegu.
- Zawór przełączający kieruje czynnik grzewczy do jednego z dwóch odbiorników, na przykład grzejników albo zasobnika c.w.u.
- W ogrzewaniu podłogowym temperatura zasilania zwykle wynosi około 30-40°C, zależnie od projektu instalacji.
- Siłownik elektryczny zmienia położenie zaworu na podstawie wskazań regulatora i czujnika temperatury.
- Nieprawidłowy kierunek montażu może powodować zimne grzejniki, przegrzewanie podłogi albo niestabilną pracę kotła.
Dwa sposoby pracy zaworu trójdrożnego
Zawór ma trzy przyłącza, ale sama liczba króćców nie mówi jeszcze, co dokładnie robi. O jego funkcji decyduje budowa elementu zamykającego, sposób podłączenia oraz ustawienie. Ten sam typ armatury może mieszać dwa strumienie albo rozdzielać jeden strumień na dwa kierunki.
Wersja mieszająca
Do jednego króćca dopływa gorąca woda z kotła, do drugiego wraca chłodniejsza woda z instalacji, a trzecim wypływa mieszanina o temperaturze odpowiedniej dla danego obiegu. Obrót trzpienia zmienia proporcje obu strumieni. Im więcej gorącej wody zostanie dopuszczone, tym wyższa będzie temperatura zasilania.
Przykładowo kocioł może przygotowywać wodę o temperaturze 60°C, podczas gdy rozdzielacz ogrzewania podłogowego potrzebuje około 35°C. Zawór nie „chłodzi” wody w sensie aktywnym. Domiesza do niej wodę powrotną, dzięki czemu obieg podłogowy otrzymuje bezpieczniejszy parametr.
Wersja przełączająca
W tym układzie zawór kieruje przepływ z jednego źródła do jednego z dwóch odbiorników. Kiedy zasobnik ciepłej wody użytkowej wymaga dogrzania, sterownik może przełączyć cały strumień do jego wężownicy. Po osiągnięciu zadanej temperatury przepływ wraca do obiegu centralnego ogrzewania.
To rozwiązanie działa bardziej jak zwrotnica niż mieszacz. Nie ustala temperatury przez łączenie wody, tylko wybiera drogę przepływu. Pomylenie tych dwóch funkcji jest jednym z częstszych powodów niewłaściwego doboru zaworu.
Jak element wewnątrz zaworu zmienia temperaturę
W środku znajduje się obrotowy trzpień z grzybkiem albo kula z odpowiednio ukształtowanym kanałem. Położenie tego elementu decyduje o tym, które przejścia są otwarte i w jakim stopniu. W zaworach obrotowych zakres regulacji często wynosi 90 stopni, choć konkretne rozwiązanie zależy od producenta.
Najczęściej spotykam oznaczenia króćców AB, A i B. AB bywa wspólnym wyjściem lub wejściem, natomiast A i B są portami bocznymi. Nie można jednak zakładać ich funkcji wyłącznie na podstawie liter. Trzeba sprawdzić strzałki na korpusie oraz schemat producenta, bo zawór mieszający i przełączający mogą mieć podobne oznaczenia.| Rodzaj zaworu | Co dzieje się z przepływem | Typowe zastosowanie |
|---|---|---|
| Mieszający | Łączy wodę gorącą z powrotną i reguluje temperaturę mieszaniny | Podłogówka, obieg grzejnikowy, ochrona powrotu kotła |
| Przełączający | Kieruje przepływ do jednego z dwóch obiegów | Zasobnik c.w.u., bufor, dwa niezależne odbiorniki |
| Termostatyczny | Samoczynnie reaguje na temperaturę czynnika | Proste układy podłogowe i ochrona określonego obiegu |
| Z siłownikiem | Zmienia położenie na podstawie sygnału sterownika | Rozbudowane instalacje z automatyką pogodową |
W praktyce sam zawór nie wystarczy do precyzyjnej regulacji, jeśli instalacja ma kilka obiegów o różnych wymaganiach. Potrzebne są jeszcze odpowiednio dobrane pompy, czujniki, regulator oraz prawidłowo ustawione przepływy. Zawór koryguje temperaturę lub kierunek przepływu, ale nie zastępuje całego układu sterowania.
Gdzie stosuje się go w centralnym ogrzewaniu

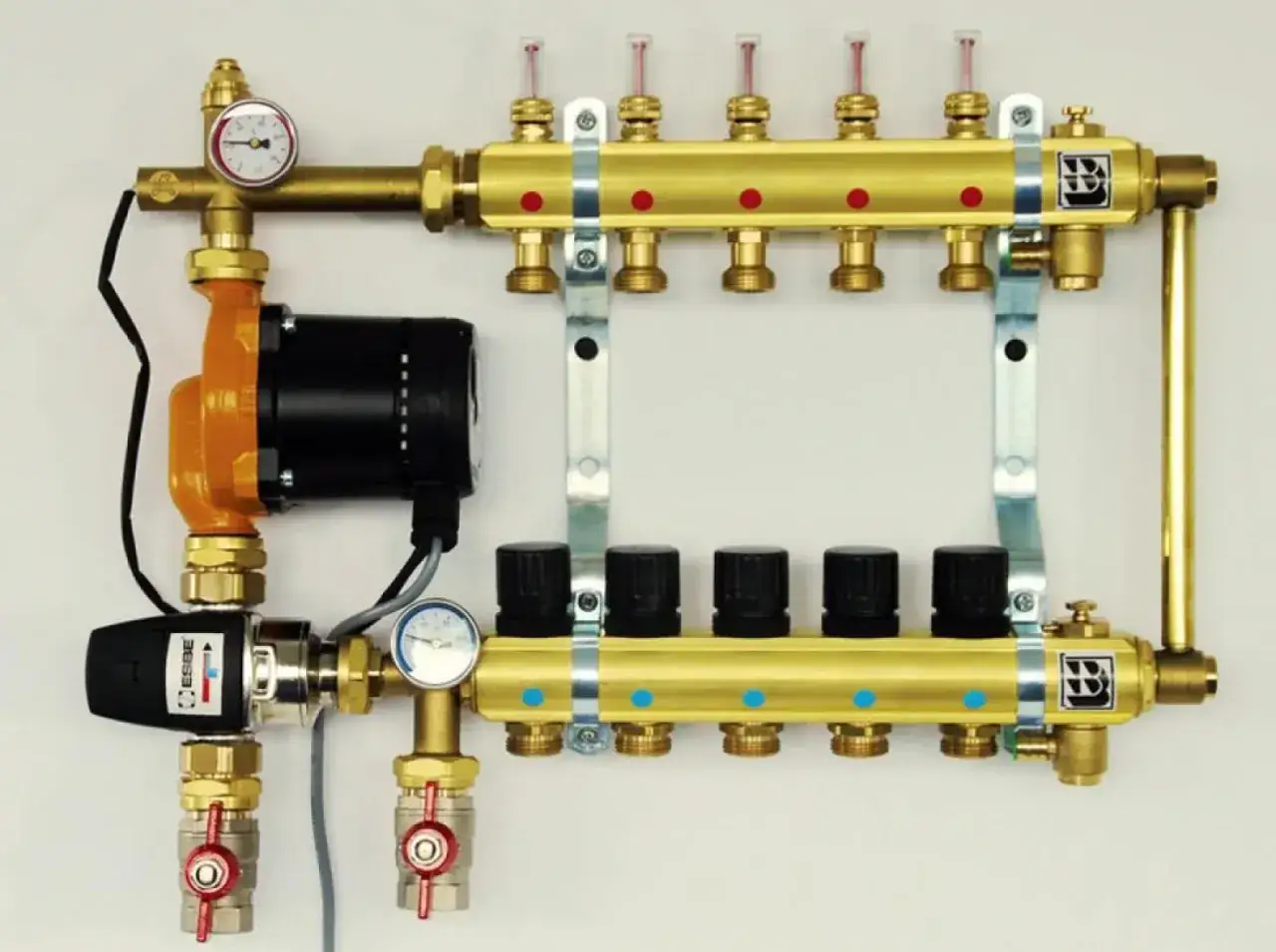

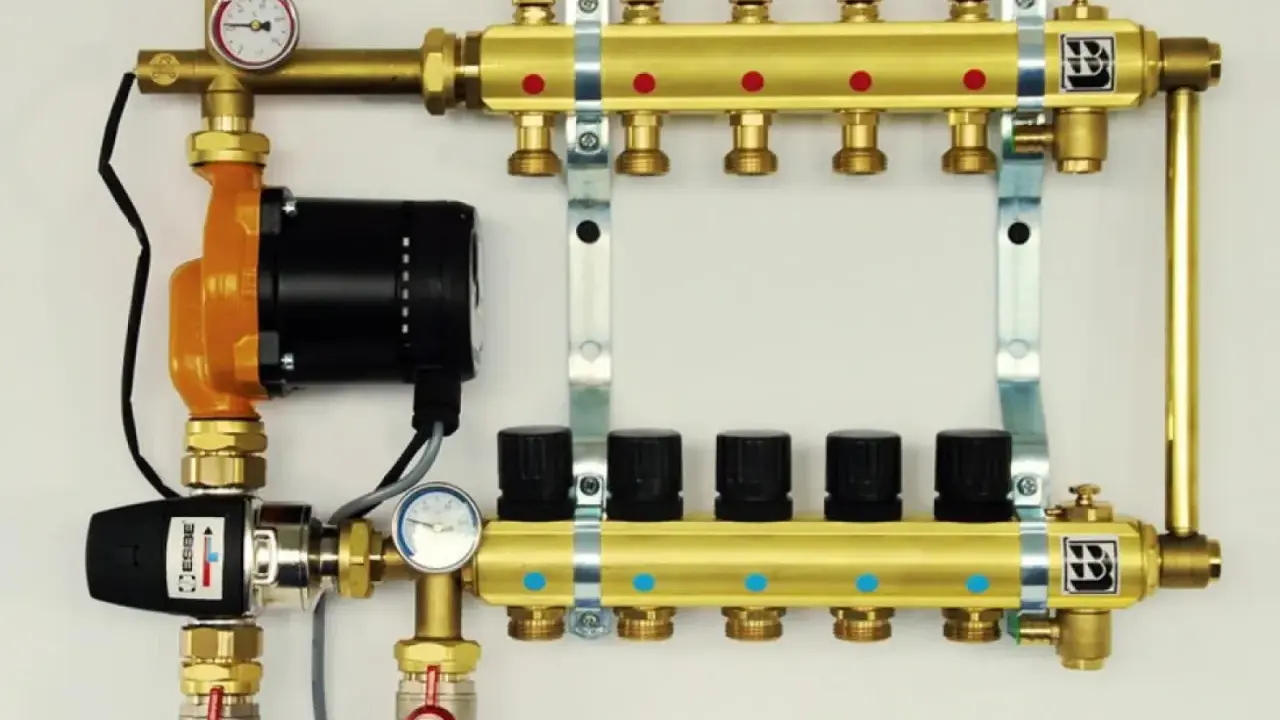

Ogrzewanie podłogowe
Podłogówka potrzebuje zwykle niższej temperatury niż klasyczne grzejniki. Zawór mieszający ogranicza temperaturę wody kierowanej na rozdzielacz, a termometr na zasilaniu pozwala szybko sprawdzić, czy układ pracuje w bezpiecznym zakresie.
Nie traktowałbym jednak wartości 35°C jako uniwersalnej nastawy. Wpływ mają między innymi rozstaw rur, rodzaj posadzki, temperatura zewnętrzna i zapotrzebowanie cieplne budynku. Zbyt wysoka temperatura może powodować dyskomfort, a w skrajnych przypadkach uszkodzić warstwy podłogi.Ochrona powrotu kotła
W instalacjach z kotłem na paliwo stałe zawór może podnosić temperaturę wody wracającej do źródła ciepła. Do powrotu trafia wtedy część cieplejszej wody z zasilania, co ogranicza ryzyko kondensacji, korozji i osadzania się zanieczyszczeń.
Często spotyka się zakres ochrony powrotu około 55-60°C, ale właściwa wartość zawsze wynika z instrukcji kotła. Nie należy ustawiać jej na oko, zwłaszcza gdy producent wymaga konkretnej temperatury minimalnej lub określonego schematu hydraulicznego.
Podgrzewanie ciepłej wody użytkowej
Zawór przełączający pozwala wykorzystać moc kotła najpierw do ogrzania zasobnika, a później do zasilania instalacji grzewczej. Sterowanie odbywa się zwykle na podstawie czujnika temperatury umieszczonego w zasobniku.
W tym układzie chwilowe wychłodzenie grzejników podczas podgrzewania wody jest normalne, o ile trwa krótko i wynika z zaprogramowanej logiki pracy. Jeżeli grzejniki pozostają zimne przez wiele godzin, przyczyną może być zablokowany trzpień, uszkodzony siłownik albo błędne podłączenie przewodów.
Termostatyczny czy z siłownikiem
Zawór termostatyczny działa bez rozbudowanej automatyki. Głowica reaguje na temperaturę i mechanicznie zmienia przepływ. To dobre rozwiązanie w prostym, jednym obiegu, gdzie nie ma potrzeby ciągłego dopasowywania temperatury do warunków pogodowych.
W większej instalacji lepiej sprawdza się zawór z siłownikiem. Sterownik może wtedy zmieniać jego położenie na podstawie temperatury zewnętrznej, pokojowej albo temperatury zasilania. Taki układ kosztuje więcej i wymaga poprawnego skonfigurowania, ale zapewnia dokładniejszą regulację oraz łatwiejszą współpracę kilku obiegów.
- Termostatyczny wybierz do prostego układu o stałych parametrach.
- Z siłownikiem wybierz, gdy instalacja ma kilka obiegów, automatykę pogodową lub zmienne zapotrzebowanie na ciepło.
- Sprawdź zgodność siłownika z zaworem, przede wszystkim kąt obrotu, moment obrotowy i czas przejścia.
Sam siłownik nie poprawi źle zaprojektowanej instalacji. Jeśli pompa jest za słaba, przepływy nie są wyregulowane albo czujnik znajduje się w niewłaściwym miejscu, automatyka będzie tylko sprawniej powtarzała błędne decyzje.
Najczęstsze błędy przy montażu i regulacji
Pierwszy błąd to montaż bez sprawdzenia schematu przepływu. Strzałki na korpusie muszą odpowiadać rzeczywistemu kierunkowi obiegu, a króćce trzeba przypisać zgodnie z dokumentacją. Odwrócenie zaworu może sprawić, że zamiast mieszać wodę, będzie ją niekontrolowanie rozdzielał.
Drugi problem to brak filtra przed zaworem. Opiłki, rdza i osad mogą utrudniać pracę grzybka lub kuli. W efekcie zawór zaczyna się zacinać, temperatura skacze, a siłownik pracuje z nadmiernym obciążeniem.
Trzeba też zostawić dostęp do elementu regulacyjnego. Zawór zabudowany za ciasno pod izolacją albo w miejscu bez możliwości demontażu jest kłopotem przy każdej kontroli. Serwisowalność ma realne znaczenie, bo nawet dobre komponenty wymagają czasem oczyszczenia lub wymiany siłownika.
Przeczytaj również: Jaka temperatura wody w grzejnikach jest odpowiednia?
Co można sprawdzić bez rozbierania instalacji
- czy temperatura przed i za zaworem zmienia się po zmianie nastawy,
- czy siłownik wykonuje pełny ruch i nie zatrzymuje się w jednym punkcie,
- czy pompa obiegowa pracuje i ma właściwy tryb,
- czy filtr oraz odpowietrzenie obiegu nie są zanieczyszczone,
- czy zawór nie został pomylony z wersją przełączającą.
Jeżeli trzpień jest zapieczony, instalacja jest pod ciśnieniem albo trzeba zmienić połączenia hydrauliczne, nie polecam siłowego obracania elementu ani przypadkowego przepinania przewodów. Prace przy gorącej wodzie i kotle powinien wykonać instalator, który zna konkretny schemat układu.
Po czym poznać, że zawór działa prawidłowo
W poprawnie działającym układzie temperatura obiegu zmienia się płynnie, a nie skokowo. Podłogówka nie powinna raz grzać bardzo mocno, a po chwili całkowicie stygnąć. W obiegu grzejnikowym różnice temperatur zależą od projektu, ale niepokój powinny wzbudzić nagłe zmiany bez zmiany nastaw lub warunków pracy kotła.
Dobrym punktem kontroli są termometry na zasilaniu i powrocie oraz odczyty regulatora. Jeżeli zawór jest sterowany automatycznie, warto obserwować, czy zmiana temperatury zadanej powoduje rzeczywisty ruch siłownika. Brak reakcji może wskazywać na problem z czujnikiem, sterownikiem, zasilaniem albo mechaniką zaworu.
Moja praktyczna zasada jest prosta: najpierw sprawdzam, czy przepływ idzie właściwą drogą, dopiero potem oceniam ustawienia automatyki. Wiele zgłoszeń dotyczących „zepsutego zaworu” wynika w rzeczywistości z zapowietrzenia, zamkniętego zaworu odcinającego albo nieprawidłowej konfiguracji pompy.
Dobry zawór zaczyna działać od dobrego schematu
Zawór trójdrożny jest skuteczny wtedy, gdy jego funkcja pasuje do instalacji. Wersja mieszająca obniża lub stabilizuje temperaturę obiegu, a przełączająca wybiera odbiornik. Różnica wydaje się niewielka, lecz decyduje o całym sposobie podłączenia.
Przed zakupem warto określić rodzaj medium, temperaturę pracy, średnicę przyłączy, wymagany przepływ oraz sposób sterowania. Jeśli te parametry są niejasne, lepiej zacząć od schematu instalacji i obliczeń niż od wyboru najtańszego elementu. Właściwie dobrany zawór poprawia komfort i bezpieczeństwo, ale źle dobrany potrafi skutecznie zamaskować problem i zwiększyć zużycie energii.
