Obciążenie cieplne budynku decyduje o tym, jak dużej mocy potrzebuje ogrzewanie w najzimniejszych warunkach. Prawidłowe obliczenia pomagają dobrać kocioł, pompę ciepła, grzejniki, ogrzewanie podłogowe i średnice przewodów, a także uniknąć kosztownego przewymiarowania. Wyjaśniam, co wpływa na wynik, jak wygląda obliczenie i na jakie błędy uważać przy projektowaniu centralnego ogrzewania.
Dobrze dobrana moc ogrzewania zaczyna się od rzetelnych obliczeń
- Obciążenie projektowe określa moc potrzebną do utrzymania temperatury podczas mrozu, a nie całoroczne zużycie energii.
- Najwięcej ciepła ucieka przez przegrody zewnętrzne i wentylację.
- W Polsce do obliczeń przyjmuje się lokalną temperaturę projektową, często od -16 do -24°C zależnie od strefy.
- Prosty przelicznik W/m² może służyć tylko do wstępnego szacunku, nie do finalnego doboru urządzenia.
- Wynik należy analizować osobno dla ogrzewania pomieszczeń i przygotowania ciepłej wody użytkowej.
Co naprawdę oznacza moc potrzebna do ogrzewania
Projektowe obciążenie cieplneto moc, którą instalacja musi dostarczyć, aby utrzymać założoną temperaturę wewnątrz podczas obliczeniowo najchłodniejszego okresu. Wynik podaje się w kilowatach (kW), ponieważ mówi o chwilowej mocy grzewczej, a nie o ilości energii zużytej w całym sezonie.
To rozróżnienie ma duże znaczenie. Dom może potrzebować na mrozie 7 kW, ale w skali roku zużyje znacznie więcej kilowatogodzin, ponieważ ogrzewanie pracuje przez wiele miesięcy z różną intensywnością. Moc projektowa i roczne zapotrzebowanie na energię nie są tym samym.
W uproszczeniu wynik składa się ze strat przez przenikanie, strat wentylacyjnych oraz ewentualnej nadwyżki potrzebnej do szybkiego dogrzania pomieszczeń po obniżeniu temperatury. W budynku ogrzewanym bez przerw największe znaczenie mają dwie pierwsze wartości.
Przykładowo dom o powierzchni 120 m² może mieć zapotrzebowanie projektowe na poziomie 6-9 kW, ale podobny metraż w starym, nieszczelnym budynku może wymagać ponad 15 kW. Sama powierzchnia jest więc tylko punktem wyjścia, a nie podstawą do zakupu kotła czy pompy ciepła.
Od czego zależą straty ciepła w domu
Najważniejszym zadaniem obliczeń jest ustalenie, którędy ciepło opuszcza budynek. W praktyce analizuje się każdą ogrzewaną strefę, jej przegrody, sąsiednie pomieszczenia oraz sposób wymiany powietrza.
| Element | Co jest analizowane | Co z tego wynika |
|---|---|---|
| Ściany, dach i podłoga | Powierzchnia, warstwy i współczynnik przenikania ciepła U | Lepsza izolacja ogranicza straty przez przegrody |
| Okna i drzwi | Rodzaj pakietu szybowego, ramy, powierzchnia i montaż | Duże przeszklenia mogą znacząco zwiększyć zapotrzebowanie |
| Wentylacja | Wymagana ilość świeżego powietrza i szczelność budynku | Intensywna wymiana powietrza zwiększa straty w mroźne dni |
| Mostki cieplne | Połączenia ścian, balkonów, wieńców, fundamentów i okien | Nieciągłości izolacji mogą powodować lokalne wychłodzenie |
| Temperatura pomieszczeń | Założona temperatura wewnętrzna i przeznaczenie pomieszczenia | Łazienka ogrzewana do 24°C wymaga więcej ciepła niż sypialnia |
Przenikanie przez przegrody
Straty przez przenikanie zależą głównie od współczynnika U. Im niższa jego wartość, tym lepiej przegroda chroni przed ucieczką ciepła. W obliczeniach nie wystarczy jednak przyjąć wartości zapisanej w projekcie, jeśli budynek został wykonany inaczej albo później docieplony.
Znaczenie ma również geometria domu. Budynek z dużą liczbą narożników, wykuszy i balkonów ma większą powierzchnię przegród w stosunku do kubatury niż prosta bryła. Dlatego dwa domy o tej samej powierzchni użytkowej mogą mieć wyraźnie różne wyniki.
Wentylacja i nieszczelności
Przy wentylacji grawitacyjnej dużo zależy od rzeczywistego przepływu powietrza, szczelności stolarki i drożności kanałów. Zbyt intensywna wymiana oznacza większe straty, ale całkowite ograniczenie dopływu powietrza jest złym pomysłem, bo prowadzi do wilgoci i pogorszenia jakości powietrza.
Wentylacja mechaniczna z odzyskiem ciepła może ograniczyć straty wentylacyjne, lecz tylko wtedy, gdy instalacja jest poprawnie wyregulowana i regularnie serwisowana. Sam fakt posiadania rekuperatora nie oznacza automatycznie, że można przyjąć bardzo niskie straty.
Jak wykonuje się obliczenia krok po kroku
Rzetelne obliczenia zapotrzebowania cieplnego, często nazywane OZC, zaczynają się od zebrania danych o budynku. Potrzebne są między innymi rzuty kondygnacji, wysokości pomieszczeń, orientacja względem stron świata, warstwy przegród, wielkość okien i informacje o wentylacji.
- Dzieli się budynek na pomieszczenia lub strefy o podobnych warunkach użytkowania.
- Ustala się temperatury wewnętrzne, na przykład 20°C dla pokoi i 24°C dla łazienki.
- Przyjmuje się temperaturę zewnętrzną odpowiednią dla lokalizacji.
- Oblicza się straty przez ściany, dach, podłogę, okna i drzwi.
- Dodaje się straty związane z wentylacją oraz wpływ mostków cieplnych.
- Sumuje się wyniki i otrzymuje moc dla poszczególnych pomieszczeń oraz całego budynku.
W Polsce spotyka się pięć stref klimatycznych z przykładowymi temperaturami obliczeniowymi od -16°C w strefie I do -24°C w strefie V. Dla Kielc często przyjmuje się warunki strefy III, czyli około -20°C, ale dokładne założenia powinny wynikać z przyjętej metody i dokumentacji projektowej.
Wzór można sprowadzić do prostego bilansu: suma strat przez przegrody plus straty wentylacyjne daje moc, którą trzeba uzupełnić ogrzewaniem. Program komputerowy nie zastępuje jednak danych wejściowych. Dokładny kalkulator z błędnymi wymiarami nadal da błędny wynik.
Dlaczego przelicznik watów na metr kwadratowy bywa mylący
Wstępne wartości 40-60 W/m² dla nowego domu albo 100-150 W/m² dla starego budynku mogą pomóc ocenić skalę problemu. Nie powinno się jednak na ich podstawie dobierać pompy ciepła ani liczby grzejników, ponieważ nie uwzględniają wysokości pomieszczeń, wentylacji, lokalizacji i różnic między pokojami.
W domu energooszczędnym wynik może być niższy niż 40 W/m², natomiast w nieocieplonym budynku z nieszczelnymi oknami przekroczy podany zakres. Traktuję te przeliczniki wyłącznie jako szybki test zdroworozsądkowy, a nie jako projekt instalacji.
Jak wynik wpływa na wybór źródła ciepła
Znając moc projektową, można przejść do doboru urządzenia. Trzeba przy tym sprawdzić nie tylko maksymalną moc, ale również zakres modulacji, czyli zdolność urządzenia do pracy z mniejszą mocą w cieplejsze dni.
| Źródło ciepła | Na co zwrócić uwagę | Typowy błąd |
|---|---|---|
| Kocioł gazowy | Moc minimalna, możliwość modulacji i osobne przygotowanie c.w.u. | Dobór bardzo dużego kotła tylko ze względu na szybkie grzanie wody |
| Pompa ciepła | Moc przy temperaturze projektowej, parametry instalacji i grzałka szczytowa | Odczyt mocy z katalogu dla łagodnych warunków, na przykład A7/W35 |
| Kocioł na paliwo stałe | Minimalna moc, bufor ciepła, sposób regulacji i wymagania instalacji | Przewymiarowanie prowadzące do pracy na niskiej mocy i gorszego spalania |
| Ogrzewanie elektryczne | Dostępna moc przyłączeniowa oraz sterowanie strefowe | Założenie, że moc urządzeń nie ma wpływu na koszty eksploatacji |

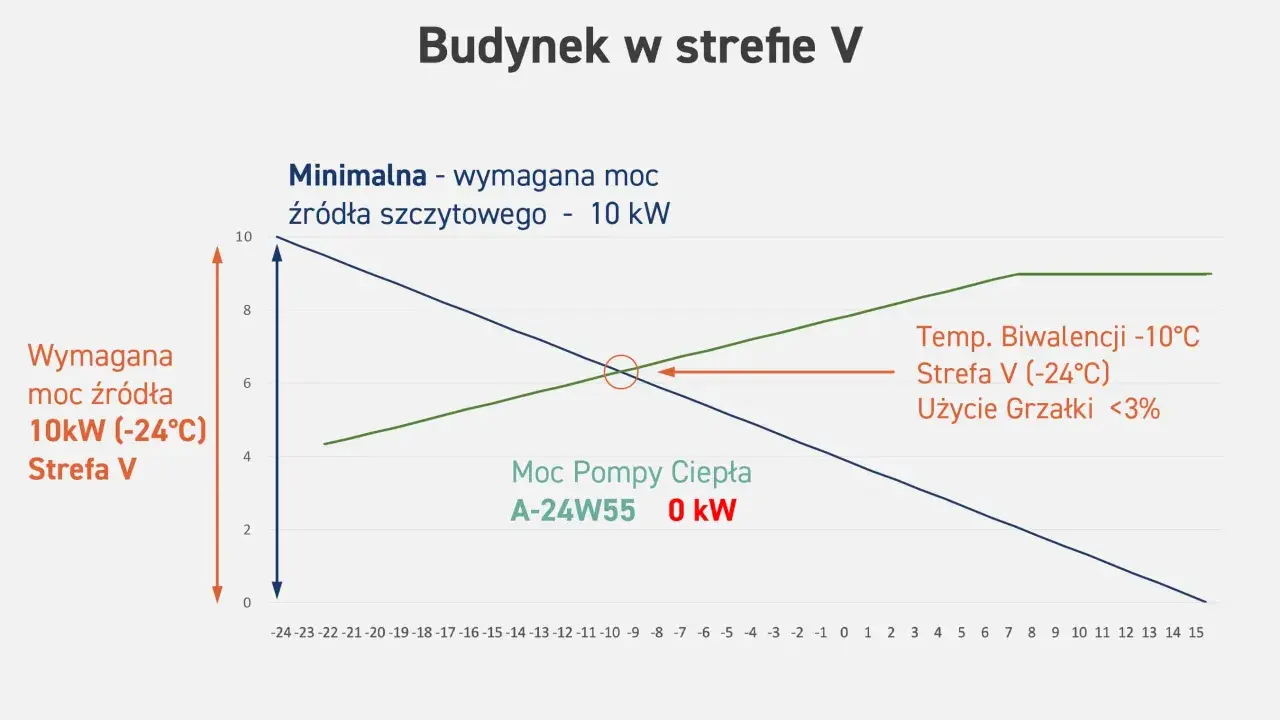

Jeżeli obliczenia wskazują 7 kW, nie oznacza to automatycznie, że każda pompa ciepła o nazwie handlowej „7 kW” będzie odpowiednia. Dla pompy trzeba sprawdzić, ile mocy dostarcza przy rzeczywistej temperaturze zewnętrznej i wymaganej temperaturze wody, na przykład 35°C dla podłogówki albo 45-55°C dla starszych grzejników.
W przypadku kotła gazowego ważniejsza od wysokiej mocy maksymalnej może być niska moc minimalna. Urządzenie o mocy 24 kW może być potrzebne do komfortowego przygotowania ciepłej wody, ale przy ogrzewaniu niewielkiego, dobrze ocieplonego domu będzie przez większość sezonu pracowało z mocą znacznie niższą.
Przeczytaj również: Otwarty układ centralnego ogrzewania - jak działa i kiedy ma sens?
Dobór grzejników i podłogówki
Wynik powinien być podany nie tylko dla całego domu, ale także dla poszczególnych pomieszczeń. To właśnie lokalne wartości decydują o wielkości grzejników, długości pętli ogrzewania podłogowego i przepływach na rozdzielaczu.
Jeżeli pokój potrzebuje 900 W, a grzejnik dobrano na 500 W, nawet bardzo mocne źródło ciepła nie naprawi problemu bez podniesienia temperatury zasilania. Z kolei zbyt duży grzejnik nie musi być wadą, jeśli instalacja pracuje z niską temperaturą i ma sprawną regulację.
Ciepła woda użytkowa wymaga osobnej analizy. Jej chwilowa moc może wpływać na wybór kotła lub zasobnika, ale nie powinna być bezrefleksyjnie dodawana do mocy potrzebnej do ogrzewania pomieszczeń.
Najczęstsze błędy przy ocenie zapotrzebowania
Najczęściej spotykam się z dobieraniem urządzenia na podstawie starego kotła. Jeśli poprzedni kocioł miał 25 kW, nie oznacza to, że budynek faktycznie potrzebuje takiej mocy. Dawne instalacje często były przewymiarowane, a duży zapas miał maskować brak dokładnych obliczeń.
- Dodawanie przypadkowego zapasu 20-30% bez sprawdzenia, czy został już uwzględniony w metodzie obliczeniowej.
- Liczenie wyłącznie na podstawie powierzchni, bez analizy przegród i wentylacji.
- Pomijanie mostków cieplnych przy balkonach, wieńcach, nadprożach i połączeniu ściany z fundamentem.
- Przyjmowanie zbyt niskiej temperatury zewnętrznej tylko po to, aby kupić większe urządzenie.
- Traktowanie rachunku za opał lub gaz jako bezpośredniego dowodu na wymaganą moc grzewczą.
- Brak osobnych wyników dla pomieszczeń, przez co grzejniki i pętle podłogowe są dobierane orientacyjnie.
W istniejącym domu warto porównać obliczenia z rzeczywistą pracą instalacji, ale nie należy wyciągać wniosków z jednego łagodnego sezonu. Zużycie energii zależy również od temperatury zadanej, sposobu wietrzenia, wilgotności, ustawień sterownika i tego, czy wszystkie pomieszczenia są ogrzewane jednakowo.
Przed zamówieniem urządzenia sprawdzam przede wszystkim, czy raport zawiera założone temperatury, parametry przegród, wentylację i wyniki dla poszczególnych pomieszczeń. Sam końcowy wynik w kilowatach bez tych danych jest trudny do zweryfikowania.
Jak wykorzystać wynik przy modernizacji ogrzewania
Przy wymianie źródła ciepła obliczenia warto wykonać po uwzględnieniu planowanych prac. Jeśli dom zostanie dopiero docieplony albo będą wymieniane okna, dobór kotła czy pompy według obecnego, gorszego stanu może skończyć się przewymiarowaniem.
Nie zawsze opłaca się jednak czekać z modernizacją całej instalacji. Można wykonać obliczenia dla stanu obecnego i docelowego, a potem dobrać rozwiązanie, które zachowa rozsądne parametry w obu wariantach. Najgorszym scenariuszem jest zakup urządzenia na zapas bez planu, jak ten zapas będzie wykorzystywany.
Jeśli po dociepleniu budynku grzejniki okażą się większe niż potrzeba, zwykle nie jest to problem. Mogą pracować z niższą temperaturą wody, co sprzyja kondensacji w kotle gazowym i poprawia warunki pracy pompy ciepła.
Przy starszych grzejnikach trzeba sprawdzić, czy ich moc wystarczy przy niższej temperaturze zasilania. Czasem wystarczy wymiana kilku najmniejszych grzejników, korekta hydrauliczna instalacji albo poprawa izolacji przegród, zamiast montowania większego źródła ciepła.
Jedna liczba nie wystarczy do dobrego ogrzewania
Prawidłowo policzona moc grzewcza jest fundamentem projektu, ale sama nie gwarantuje komfortu. Równie ważne są średnice przewodów, przepływy, regulacja, izolacja rur, automatyka i właściwe uruchomienie instalacji.
Najrozsądniejsza kolejność wygląda tak: najpierw obliczenia dla budynku, później dobór źródła ciepła, a na końcu grzejników, podłogówki i automatyki. Taka kolejność ogranicza ryzyko przewymiarowania i pozwala dobrać centralne ogrzewanie do rzeczywistych potrzeb, a nie do obiegowych wartości przypisanych do metrażu.
Jeżeli wynik wydaje się zaskakująco wysoki albo niski, nie korygowałbym go na oko. Lepiej sprawdzić dane wejściowe, wentylację i przegrody, bo właśnie tam najczęściej kryje się przyczyna rozbieżności.
