Naczynie przeponowe do c.o. - dobór, ciśnienie i awarie

Gdy ciśnienie w instalacji centralnego ogrzewania rośnie po rozgrzaniu kotła, a po ostygnięciu spada niemal do zera, problem często leży w naczyniu przeponowym. Zamknięty zbiornik wyrównawczy przejmuje przyrost objętości podgrzanej wody, ale tylko wtedy, gdy ma właściwą pojemność, ciśnienie wstępne i prawidłowe podłączenie. Poniżej wyjaśniam, jak działa, kiedy stosuje się go zamiast naczynia otwartego oraz po czym poznać jego awarię.

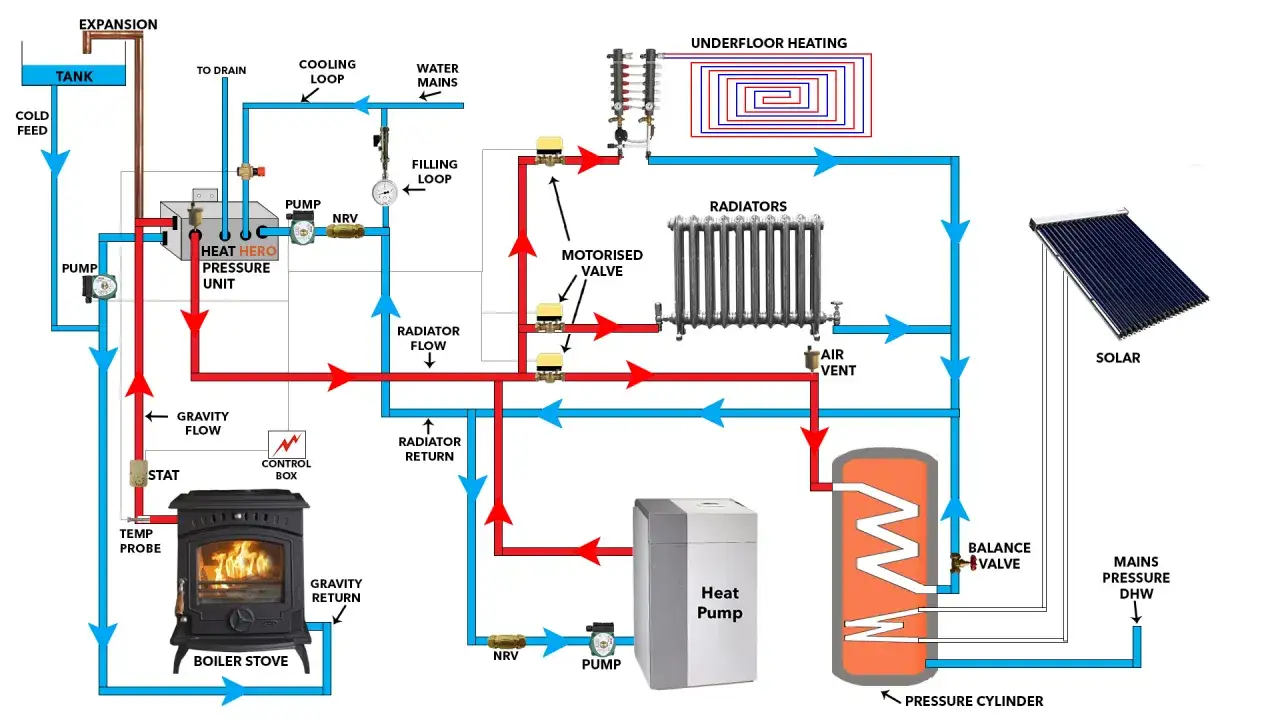

Jak działa zamknięty zbiornik wyrównawczy

Woda podczas ogrzewania zwiększa swoją objętość. W instalacji otwartej nadmiar trafia do zbiornika połączonego z atmosferą, natomiast w układzie zamkniętym przejmuje go naczynie przeponowe. Jego stalowa obudowa jest podzielona elastyczną membraną na część wodną i gazową.

Po rozgrzaniu instalacji woda naciska na membranę, a gaz po drugiej stronie ulega sprężeniu. Kiedy temperatura spada, gaz rozpręża się i wypycha wodę z powrotem do obiegu. Dzięki temu ciśnienie nie zmienia się gwałtownie przy każdym cyklu pracy kotła lub pompy ciepła.

To proste urządzenie nie podnosi ciśnienia i nie zastępuje pompy. Jego rolą jest kompensowanie rozszerzalności cieplnej. Jeżeli membrana pęknie albo zniknie ciśnienie gazu, zbiornik traci zdolność do przyjmowania nadmiaru wody.

Co znajduje się po stronie instalacji

Od strony wodnej naczynie powinno mieć połączenie z instalacją bez przewężeń, które ograniczałyby przepływ. Od strony gazowej znajduje się zawór podobny do samochodowego, przez który kontroluje się ciśnienie wstępne.

Do instalacji c.o. stosuje się naczynia przeznaczone do wody grzewczej. Nie należy mylić ich z niebieskimi naczyniami do ciepłej wody użytkowej. Mają inne membrany, zakresy temperatur i przeznaczenie.

Kiedy wybrać układ zamknięty zamiast otwartego

Współczesne kotły gazowe, olejowe, kondensacyjne i pompy ciepła najczęściej pracują w instalacjach zamkniętych. Naczynie przeponowe zajmuje niewiele miejsca, ogranicza kontakt wody z powietrzem i pozwala utrzymywać stabilne ciśnienie w całym obiegu.

Układ otwarty nadal ma zastosowanie w określonych instalacjach, zwłaszcza starszych oraz przy niektórych kotłach na paliwo stałe. Nie wolno jednak samodzielnie zamienić naczynia otwartego na przeponowe tylko dlatego, że rozwiązanie zamknięte wygląda nowocześniej. Trzeba sprawdzić dokumentację źródła ciepła, sposób zabezpieczenia przed przegrzaniem oraz wymagania wykonawcze.

Największą zaletą rozwiązania zamkniętego jest kompaktowość i mniejsze ryzyko korozji wynikającej z napowietrzania wody. Wadą pozostaje większa wrażliwość na błędy doboru. Za małe naczynie nie zapewni poprawnej pracy, nawet jeśli wszystkie pozostałe elementy są sprawne.

Jak dobrać pojemność naczynia do instalacji c.o.

Popularna rada, aby wybrać naczynie o pojemności równej 10% objętości instalacji, może służyć najwyżej jako bardzo zgrubny punkt wyjścia. Prawidłowy dobór uwzględnia co najmniej objętość wody w układzie, temperaturę pracy, wysokość instalacji i ciśnienie zaworu bezpieczeństwa.

W obliczeniach bierze się pod uwagę przyrost objętości wody pomiędzy stanem zimnym a maksymalną temperaturą pracy. Przykładowo 150 litrów wody ogrzewanej mniej więcej od 10 do 80°C zwiększa objętość o około 4-5 litrów. Nominalna pojemność naczynia musi być jednak większa, ponieważ tylko jej część jest dostępna jako objętość użytkowa.

Praktyczny przykład

W domu z instalacją zawierającą około 150 litrów wody, temperaturą zasilania do 75-80°C i typowym zaworem bezpieczeństwa 3 bary często spotyka się naczynia o pojemności 12-18 litrów. Nie jest to uniwersalna recepta. Jeżeli w układzie znajduje się duży bufor, długie pętle ogrzewania podłogowego albo grzejniki żeliwne, potrzebna pojemność może być wyraźnie większa.

Po zamontowaniu bufora, dodatkowego obiegu lub rozbudowanej podłogówki istniejące naczynie przy kotle często przestaje wystarczać. Objawem będzie wzrost ciśnienia przy grzaniu, mimo że wcześniej instalacja działała poprawnie. Producent Biawar również zwraca uwagę w instrukcjach swoich buforów, że dołączenie zbiornika do zamkniętego układu może wymagać zwiększenia pojemności naczynia przeponowego.

Ciśnienie wstępne i ciśnienie napełnienia

Ciśnienie wstępne po stronie gazowej nie powinno być ustawiane przypadkowo. W przybliżeniu zależy ono od ciśnienia hydrostatycznego, czyli wysokości między naczyniem a najwyższym punktem instalacji. Dla różnicy wysokości 4 metrów ciśnienie hydrostatyczne wynosi około 0,4 bara.

W wielu instalacjach wartość wstępna wychodzi w granicach 0,7-1,2 bara, a ciśnienie zimnego napełnienia ustawia się zwykle około 0,2-0,3 bara wyżej. W typowym domu jednorodzinnym manometr często pokazuje na zimno 1,2-1,5 bara, ale wysokość budynku i instrukcja konkretnego urządzenia mają pierwszeństwo przed takim uśrednieniem.

Pomiar wykonuje się przy zimnej instalacji, po obniżeniu ciśnienia po stronie wodnej naczynia. Jeżeli zmierzymy zawór gazowy przy pełnym ciśnieniu wody, wynik może być mylący. Instrukcje producentów, między innymi Reflex i Vaillant, przewidują właśnie wcześniejsze odciążenie części wodnej przed kontrolą naczynia.

Po czym poznać uszkodzone naczynie przeponowe

Najbardziej charakterystyczny sygnał to duża różnica między ciśnieniem na zimnej i rozgrzanej instalacji. Przykładowo układ ma rano 1,2 bara, a po nagrzaniu zbliża się do 2,5-3 barów. Wtedy zaczyna otwierać się zawór bezpieczeństwa, a po ostygnięciu ciśnienie spada i trzeba dopuszczać wodę.

• ciśnienie rośnie niemal do wartości zadziałania zaworu bezpieczeństwa,
• z zaworu bezpieczeństwa kapie woda po każdym cyklu grzania,
• po ostygnięciu manometr pokazuje bardzo niskie ciśnienie,
• instalacja wymaga częstego uzupełniania wody,
• z grzejników lub odpowietrzników słychać szum i przelewanie,
• ciśnienie zmienia się gwałtownie mimo braku widocznego wycieku.

Nie każdy z tych objawów oznacza pękniętą membranę. Podobne zachowanie powoduje nieszczelność instalacji, zapowietrzenie, uszkodzony zawór bezpieczeństwa, błędny odczyt manometru albo źle ustawiony automat do napełniania.

Przeczytaj również: Podłączenie grzejnika do CO - warianty, montaż i koszty

Prosty test, który wiele wyjaśnia

Po odizolowaniu i opróżnieniu naczynia serwisant sprawdza ciśnienie na zaworze gazowym. Jeżeli z zaworu wydostaje się woda zamiast gazu, membrana jest uszkodzona i zbiornik kwalifikuje się do wymiany. Samo dopompowanie nie rozwiąże problemu.

Gdy gazu jest za mało, można przywrócić właściwe ciśnienie odpowiednią pompą i ponownie napełnić instalację. Trzeba jednak znaleźć przyczynę ubytku. Jeżeli naczynie regularnie traci ciśnienie, prawdopodobne są nieszczelność zaworu, uszkodzenie membrany albo niewłaściwe warunki pracy.

Montaż i konserwacja bez typowych błędów

Naczynie montuje się zwykle na przewodzie powrotnym, możliwie blisko źródła ciepła, w miejscu o stabilnej temperaturze. Firma Reflex wskazuje główny powrót w pobliżu źródła ciepła jako typowe miejsce montażu. Konkretne podłączenie trzeba jednak dopasować do układu hydraulicznego i instrukcji kotła.

Przyłącze powinno umożliwiać odcięcie i opróżnienie naczynia na czas serwisu. Zawór odcinający nie może być pozostawiony w przypadkowo zamkniętej pozycji podczas pracy instalacji. Równolegle musi działać pełny zestaw zabezpieczeń, czyli zawór bezpieczeństwa, manometr i prawidłowe odpowietrzenie.

Do częstych błędów zaliczam montaż zbyt małego zbiornika, ustawianie ciśnienia „na oko”, pomiar bez spuszczenia wody oraz zamianę naczynia do c.o. na model przeznaczony do c.w.u. Problemem bywa również brak ponownej regulacji po rozbudowie instalacji.

Ciśnienie wstępne dobrze sprawdzić podczas corocznego przeglądu kotła. Użytkownik może obserwować manometr i zapisywać wartości na zimno oraz po rozgrzaniu, ale prace przy naczyniu powinien wykonywać fachowiec. Instalacja może mieć wysoką temperaturę i ciśnienie, a nieprawidłowe rozłączenie armatury grozi poparzeniem lub zalaniem kotłowni.

Co sprawdzić przed wymianą zbiornika

Wymiana naczynia nie powinna zaczynać się od zakupu pierwszego modelu o podobnym rozmiarze. Najpierw trzeba ustalić pojemność instalacji, maksymalną temperaturę, wysokość najwyższego punktu, ciśnienie zaworu bezpieczeństwa oraz miejsce montażu.

• sprawdź oznaczenie starego naczynia i jego pojemność nominalną,
• ustal, czy jest przeznaczone do instalacji grzewczych,
• porównaj maksymalne ciśnienie pracy z parametrami układu,
• zweryfikuj stan zaworu bezpieczeństwa i manometru,
• po montażu ustaw ciśnienie wstępne zgodnie z obliczeniami i instrukcją,
• sprawdź szczelność oraz zachowanie ciśnienia podczas nagrzewania.

Jeżeli nowe naczynie jest większe, ale nadal ciśnienie rośnie do 3 barów, przyczyna może tkwić gdzie indziej. Wtedy sprawdza się między innymi drożność przewodu do naczynia, zawór odcinający, zawór bezpieczeństwa i ewentualne ubytki wody.

Stabilne ciśnienie zaczyna się od właściwego doboru

Zamknięty zbiornik wyrównawczy do c.o. jest niewielkim, ale ważnym elementem całego systemu. Nie dobiera się go wyłącznie po liczbie grzejników ani według zasady, że większy zawsze będzie lepszy. Liczą się parametry całej instalacji, prawidłowe ciśnienie wstępne i bezpieczne podłączenie.

Najpraktyczniejsza kontrola polega na obserwowaniu manometru podczas pełnego cyklu pracy. Niewielki wzrost ciśnienia jest normalny, natomiast skok o ponad 1-1,5 bara, kapanie z zaworu bezpieczeństwa i częste dopuszczanie wody wymagają diagnozy, a nie kolejnego uzupełnienia instalacji.

Jeśli układ został rozbudowany o bufor, dodatkowe ogrzewanie podłogowe lub drugi obieg, warto ponownie przeliczyć pojemność naczynia. Taki przegląd zwykle kosztuje mniej niż skutki wielomiesięcznej pracy z nadciśnieniem, czyli uszkodzona armatura, korozja i powtarzające się awarie kotła.
