Prawidłowe podłączenie zaworu czterodrogowego decyduje nie tylko o temperaturze grzejników, ale też o ochronie kotła przed pracą na zbyt chłodnym powrocie. Wyjaśniam, jak rozpoznać króćce, gdzie umieścić pompę, jak dobrać zawór, ustawić sterowanie oraz znaleźć przyczynę problemów, gdy instalacja nie grzeje tak, jak powinna.
Najważniejsze zasady montażu i regulacji zaworu 4D
- Cztery króćce łączą stronę kotła z obiegiem grzewczym i nie można zamieniać ich przypadkowo.
- Powrót kotła powinien mieć temperaturę zgodną z dokumentacją urządzenia, często około 55-60°C dla kotłów na paliwo stałe.
- Pompa obiegowa musi pracować w układzie przewidzianym przez producenta zaworu i kotła, ponieważ jej położenie wpływa na mieszanie.
- Siłownik i sterownik poprawiają komfort, ale nie naprawią błędnie podłączonych rur ani źle dobranego zaworu.
- Przed uruchomieniem trzeba sprawdzić szczelność, odpowietrzenie, filtr i kierunek przepływu.
Zawór czterodrogowy ma dwa zadania w jednej instalacji
Zawór 4D miesza gorącą wodę z zasilania kotła z chłodniejszą wodą wracającą z grzejników. Dzięki temu może jednocześnie podawać na instalację temperaturę odpowiednią dla budynku i podnosić temperaturę powrotu do kotła. To szczególnie ważne przy kotłach na drewno, węgiel i pellet, które źle znoszą długą pracę z zimnym powrotem.
W praktyce układ chroni wymiennik przed kondensacją, smołą i korozją niskotemperaturową. Nie oznacza to jednak, że wystarczy zamontować sam zawór. O skuteczności decydują także przepływ, pompa, średnice rur, ustawienie sterownika i właściwa temperatura pracy kotła.
Co dzieje się wewnątrz zaworu
Wewnątrz znajduje się obrotowe mieszadło. W zależności od jego położenia większa część gorącej wody płynie do grzejników albo zawraca do obiegu kotłowego, podgrzewając powrót. Zawór nie wytwarza dodatkowej energii i nie zwiększa mocy kotła. Jeśli dom nadal jest niedogrzany przy prawidłowym przepływie, przyczyny trzeba szukać w mocy źródła ciepła, grzejnikach, izolacji lub hydraulice.
Przy kotłach na paliwo stałe często przyjmuje się temperaturę kotła na poziomie 60-70°C, ale ostateczne wartości zawsze powinny wynikać z dokumentacji konkretnego urządzenia. Dla instalacji grzejnikowej temperatura zasilania może być niższa, natomiast ogrzewanie podłogowe zwykle wymaga osobnego ograniczenia temperatury, często w granicach 30-40°C.Zanim zaczniesz montaż, rozrysuj dwa obiegi

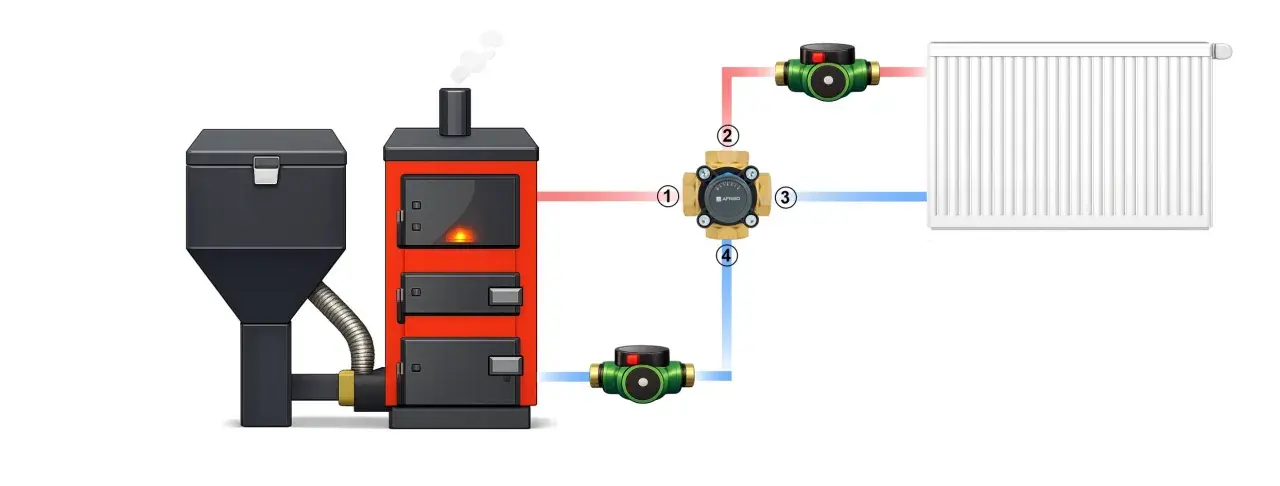

Najczęstszy błąd nie polega na złym dokręceniu złączki, tylko na zamianie strony kotła ze stroną instalacji. Zanim odetnę jakąkolwiek rurę, rozrysowuję dwa niezależne obiegi: kotłowy oraz grzewczy. Dopiero potem przypisuję im króćce zaworu.| Przyłącze | Co do niego podłączyć | Znaczenie |
|---|---|---|
| Zasilanie kotła | Gorąca woda wychodząca z kotła | Doprowadza ciepło do zaworu |
| Powrót kotła | Rura wracająca do kotła | Powinna otrzymać wodę o odpowiedniej temperaturze |
| Zasilanie instalacji | Rura idąca do grzejników lub rozdzielacza | Dostarcza wodę o temperaturze ustalonej przez mieszanie |
| Powrót instalacji | Rura wracająca z grzejników | Dostarcza chłodniejszą wodę do ponownego zmieszania |
Oznaczenia na korpusie mogą różnić się między producentami, dlatego nie kieruję się wyłącznie wyglądem zaworu. Sprawdzam strzałki przepływu i schemat w instrukcji. Zawór zamontowany odwrotnie może pozornie działać, ale nie będzie prawidłowo chronił powrotu ani regulował temperatury na instalacji.
Dobór średnicy i przepływu
Średnicę zaworu dobiera się do wymaganego przepływu, a nie tylko do średnicy istniejącej rury. Przydatny orientacyjny wzór to Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc w kW, a ΔT różnicę temperatur między zasilaniem i powrotem.
Dla przykładu instalacja o mocy 20 kW i różnicy temperatur 20 K potrzebuje przepływu około 0,86 m³/h. Przy różnicy 10 K przepływ rośnie do około 1,72 m³/h. Dokładny dobór powinien uwzględniać współczynnik przepływu zaworu, opory instalacji i charakterystykę pompy.
Elementy, o których łatwo zapomnieć
Przed montażem sprawdzam miejsce na zawory odcinające, termometry, filtr siatkowy, odpowietrzenie i dostęp serwisowy. Instalacja powinna być możliwa do przepłukania i opróżnienia bez rozbierania połowy kotłowni. Filtr przed pompą ogranicza ryzyko zablokowania wirnika przez opiłki lub zabrudzenia po modernizacji.
W układzie zamkniętym trzeba poprawnie zaplanować naczynie przeponowe i grupę bezpieczeństwa, a w układzie otwartym rury bezpieczeństwa oraz naczynie wzbiorcze. Zawór czterodrogowy nie zastępuje żadnego z tych zabezpieczeń.
Montaż krok po kroku bez zgadywania
Prace hydrauliczne wykonuje się na zimnej, opróżnionej i pozbawionej ciśnienia instalacji. Jeżeli układ pracuje przy kotle na paliwo stałe, nie powinno się improwizować przy zabezpieczeniach ani usuwać elementów wymaganych przez producenta.
- Sprawdź schemat kotła i zaworu. Ustal, które króćce należą do strony kotłowej, a które do instalacji.
- Umieść zawór możliwie blisko kotła. Krótkie odcinki ograniczają straty ciepła i ułatwiają ochronę powrotu.
- Podłącz zasilanie i powrót kotła. Nie zmniejszaj bez potrzeby średnicy rur przy króćcach urządzenia.
- Podłącz obieg grzewczy. Zasilanie powinno prowadzić do instalacji, a powrót wracać do odpowiedniego króćca zaworu.
- Zamontuj pompę zgodnie ze schematem. Jej położenie zależy od konkretnej konfiguracji hydraulicznej, dlatego nie ma jednej zasady pasującej do każdego układu.
- Dodaj armaturę pomocniczą. Przydatne są termometry, zawory odcinające, filtr, odpowietrznik oraz zawór zwrotny, jeśli wymaga tego układ.
- Napełnij i odpowietrz instalację. Powietrze w zaworze lub pompie może całkowicie zaburzyć przepływ.
- Sprawdź szczelność przed rozgrzaniem. Kontrolę wykonaj na zimno, a później ponów ją po osiągnięciu temperatury roboczej.
Nie obracam pokrętłem na siłę, gdy zawór stawia opór. Zwykle oznacza to zabrudzenie, naprężenie rur albo problem z trzpieniem. Siłownik nie powinien kompensować błędów montażowych, bo szybko zacznie pracować poza swoim zakresem.
Pompa, siłownik i sterownik muszą współpracować
W prostym układzie zawór może być regulowany ręcznie. Użytkownik ustawia jego położenie, obserwując temperaturę zasilania instalacji i powrotu kotła. To rozwiązanie jest tanie, ale wymaga okresowej korekty, szczególnie przy zmianie pogody.
Siłownik automatyczny obraca zawór na podstawie sygnału ze sterownika. Sterownik może korzystać z czujnika temperatury zewnętrznej, temperatury zasilania albo temperatury powrotu. Największą korzyść daje wtedy automatyczna ochrona minimalnej temperatury powrotu, a nie samo sterowanie temperaturą grzejników.
Gdzie umieścić pompę
W wielu schematach pompa obiegu grzewczego znajduje się po stronie instalacji, za zaworem, ponieważ wymusza przepływ przez grzejniki lub rozdzielacz. W innych układach stosuje się pompę kotłową albo dwa niezależne obiegi. Położenie pompy zawsze trzeba odczytać ze schematu, ponieważ niewłaściwy kierunek przepływu może powodować podsysanie, hałas i zimny powrót.
Po uruchomieniu sprawdzam nie tylko temperaturę na kotle, ale także różnicę między zasilaniem a powrotem. Pompa ustawiona na najwyższy bieg nie zawsze poprawia ogrzewanie. Czasem zwiększa hałas i skraca drogę wody przez zawór, przez co mieszanie staje się mniej stabilne.
Podłogówka wymaga dodatkowej ostrożności
Jeśli zawór 4D zasila zarówno grzejniki, jak i ogrzewanie podłogowe, nie traktuję go automatycznie jako kompletnego zabezpieczenia podłogówki. Pętle podłogowe zwykle potrzebują osobnej grupy mieszającej z pompą i ograniczeniem temperatury. Zbyt gorąca woda może uszkodzić posadzkę, przegrzać pomieszczenia albo wywołać nierówną pracę rozdzielacza.
Ustawienie zaworu i diagnoza typowych problemów
Regulację zaczynam dopiero wtedy, gdy kocioł osiągnie temperaturę roboczą, pompa pracuje, a grzejniki są odpowietrzone. Zawór ustawiam początkowo w położeniu pośrednim, a potem zmieniam jego pozycję małymi krokami, obserwując temperaturę zasilania instalacji i powrotu kotła.
Nie ma jednej właściwej pozycji pokrętła, ponieważ skala i kierunek obrotu zależą od modelu. Celem nie jest ustawienie konkretnego procentu otwarcia, tylko uzyskanie temperatury zgodnej z projektem i dokumentacją kotła.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Grzejniki są zimne, a kocioł gorący | Zawór zamknięty w niewłaściwą stronę, brak przepływu lub zapowietrzona pompa | Kierunek przepływu, odpowietrzenie i pracę pompy |
| Powrót do kotła pozostaje zimny | Błędne podłączenie króćców, zbyt mały przepływ lub złe ustawienie zaworu | Oznaczenia na korpusie, temperatury i filtr przed pompą |
| Temperatura na grzejnikach szybko rośnie | Za duży przepływ gorącej wody albo brak sterowania ograniczającego | Siłownik, czujnik zasilania i nastawy sterownika |
| Pompa głośno pracuje | Powietrze, zabrudzony filtr, zbyt wysokie obroty lub kawitacja | Ciśnienie, odpowietrzenie, filtr i bieg pompy |
| Zawór reaguje odwrotnie niż wskazuje sterownik | Nieprawidłowy kierunek siłownika albo zamienione przewody sterujące | Instrukcję siłownika, kierunek obrotu i kalibrację |
Jeżeli po otwarciu zaworu grzejniki nadal są letnie, nie zakładam od razu, że winny jest sam zawór. Sprawdzam filtr, pompę, zawory odcinające, ciśnienie oraz drożność instalacji. Zawór mieszający nie usunie problemu hydraulicznego, który istniał przed jego zamontowaniem.
Przeczytaj również: Szum w grzejniku aluminiowym - skąd się bierze i co zrobić?
Kiedy czterodrogowy zawór nie jest najlepszym wyborem
W kotle kondensacyjnym zasilanym gazem obniżona temperatura powrotu może sprzyjać kondensacji i poprawiać sprawność. Montaż zaworu 4D bez wyraźnej potrzeby może więc przynieść odwrotny efekt. Przy pompie ciepła również częściej stosuje się bezpośrednie obiegi, bufor lub zawór trójdrogowy, zależnie od projektu.
Zawór czterodrogowy ma najwięcej sensu tam, gdzie trzeba połączyć ochronę źródła ciepła z regulacją temperatury instalacji. W małej, prostej instalacji może być rozwiązaniem zbyt rozbudowanym, a w dużej kotłowni bez sprzęgła, rozdzielacza lub dodatkowych pomp może nie zapewnić stabilnych przepływów.
Co sprawdzić przed pierwszym sezonem grzewczym
Po zakończeniu montażu zapisuję temperaturę zasilania, powrotu i ciśnienie przy zimnej instalacji. Taki prosty punkt odniesienia ułatwia późniejszą diagnozę, bo od razu widać, czy problem pojawił się po zapowietrzeniu, zabrudzeniu filtra albo zmianie ustawień sterownika.
- sprawdź, czy każdy króciec odpowiada oznaczeniu na schemacie,
- wyczyść filtr po kilku dniach pracy po modernizacji,
- upewnij się, że siłownik ma właściwy kierunek obrotu,
- ustaw temperaturę kotła zgodnie z instrukcją producenta,
- nie dopuszczaj do pracy kotła na paliwo stałe z długotrwale zimnym powrotem,
- zleć kontrolę elektrycznego podłączenia pompy i siłownika osobie z odpowiednimi uprawnieniami.
Największą różnicę robi nie samo zamontowanie zaworu, lecz dobrze zaprojektowany układ, właściwy przepływ i pomiar temperatur w kilku punktach. Jeżeli po regulacji powrót nadal jest zbyt chłodny albo zawór nie daje oczekiwanej temperatury na grzejniki, rozsądniej sprawdzić cały obieg z instalatorem niż dalej obracać pokrętłem na chybił trafił.
