Pompa obiegowa może pracować cicho i bezawaryjnie przez wiele lat, ale tylko wtedy, gdy zostanie właściwie dobrana, ustawiona i odpowietrzona. Prawidłowy montaż pompy CO obejmuje nie tylko podłączenie urządzenia do rur, lecz także kierunek przepływu, pozycję wału, filtrację, zabezpieczenia oraz pierwsze uruchomienie. Poniżej pokazuję, jak podejść do tego praktycznie i których błędów szczególnie unikać.
O poprawnej pracy pompy decyduje kilka prostych zasad
- Strzałka na korpusie musi wskazywać rzeczywisty kierunek przepływu wody.
- Silnik pompy powinien być ustawiony tak, aby wał znajdował się poziomo.
- Przed urządzeniem trzeba ograniczyć ilość zanieczyszczeń, stosując filtr lub separator magnetyczny.
- Pompa nie może pracować na sucho ani z powietrzem w komorze wirnika.
- Oznaczenie 25/40 lub 25/60 nie mówi o mocy kotła, tylko o średnicy przyłączy i wysokości podnoszenia.
Gdzie najlepiej zamontować pompę obiegową
W typowej instalacji grzejnikowej pompę montuje się na powrocie albo zasilaniu. Współczesne pompy są przystosowane do obu miejsc, dlatego ważniejszy od samej nazwy rury jest układ instalacji, temperatura czynnika i położenie naczynia wzbiorczego.
Na powrocie woda ma zwykle niższą temperaturę, co jest korzystne dla urządzenia i uszczelnień. To rozwiązanie często wybieram przy starszych kotłach, instalacjach otwartych oraz układach z kotłem na paliwo stałe. Woda dopływająca do pompy jest wtedy chłodniejsza, a ciśnienie na jej wejściu może być stabilniejsze.
Montaż na zasilaniu również może być prawidłowy, szczególnie w nowych, zamkniętych instalacjach z kotłem gazowym, pompą ciepła lub kotłem elektrycznym. Trzeba jednak zachować zgodność z instrukcją producenta i sprawdzić, czy urządzenie ma zapewnione odpowiednie minimalne ciśnienie napływu.
Pompa przy kotle na paliwo stałe
W układzie z kotłem zasypowym lub innym źródłem stałopalnym miejsce pompy ma większe znaczenie. Najczęściej umieszcza się ją na powrocie, a dodatkowo stosuje ochronę temperatury powrotu, na przykład zawór mieszający lub układ podnoszenia temperatury. Nie należy traktować pompy jako zamiennika zabezpieczeń kotła. Instalacja musi mieć odpowiednie naczynie wzbiorcze, zawory bezpieczeństwa i ochronę przed przegrzaniem. Przy przebudowie takiego układu zdecydowanie rozsądniej jest zlecić obliczenia i podłączenie instalatorowi.Pozycja pompy i kierunek przepływu mają pierwszeństwo
Na korpusie pompy znajduje się strzałka. Musi wskazywać kierunek przepływu czynnika, od strony ssawnej do tłocznej. Odwrócenie urządzenia może spowodować brak ogrzewania, hałas, błędne działanie zaworu zwrotnego i przeciążenie całego obiegu.
W pompach bezdławnicowych, czyli najczęściej stosowanych w domowych instalacjach CO, wał silnika powinien być poziomy. Nie oznacza to, że sama rura musi zawsze przebiegać poziomo. Liczy się położenie osi wirnika względem podłoża. Pionowe ustawienie silnika często prowadzi do gorszego smarowania łożysk wodą i szybszego zużycia.
Moduł sterujący można zwykle obrócić, aby wyświetlacz lub pokrętło było czytelne. Nie wolno jednak obracać całej pompy pod przypadkowym kątem tylko po to, żeby dopasować ją do ciasnej kotłowni. Najpierw ustawia się poprawnie korpus i wał, a dopiero później panel sterowania.
Podczas montażu trzeba również zachować właściwy kierunek zaworów. Jeśli przed pompą znajduje się zawór odcinający, a za nią zawór zwrotny, strzałki na obu elementach powinny być zgodne z przepływem. To drobiazg, który potrafi całkowicie zatrzymać obieg.
Jak przygotować instalację przed podłączeniem
Wymiana pompy bez przygotowania rur jest częstym powodem problemów. W starej instalacji woda może zawierać magnetyt, opiłki, szlam i resztki uszczelnień. Te zanieczyszczenia trafiają do wirnika i elektroniki, dlatego przed urządzeniem dobrze zastosować filtr siatkowy lub separator magnetyczny, szczególnie w układzie z grzejnikami stalowymi.

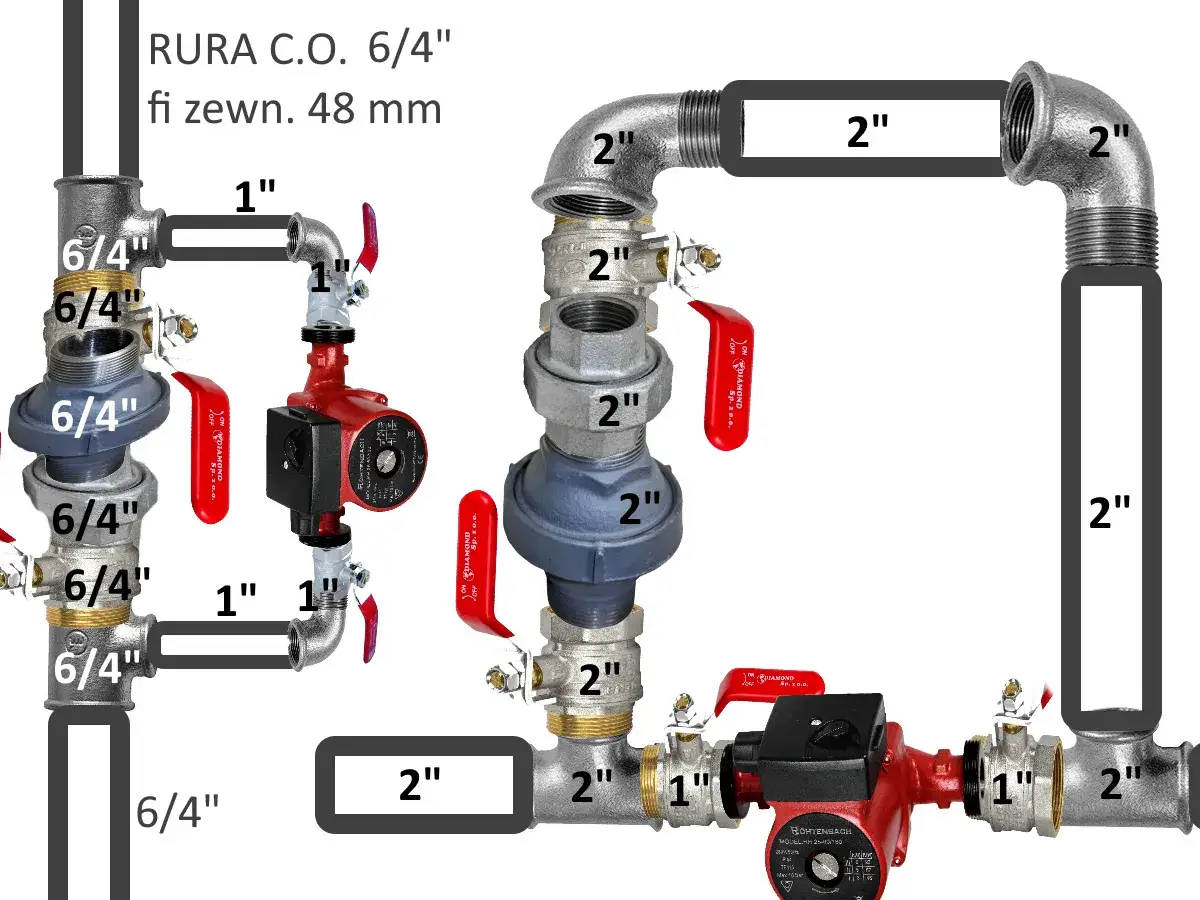

Najwygodniej zamontować po obu stronach pompy zawory odcinające. Dzięki nim można wyjąć urządzenie do czyszczenia lub wymiany bez opróżniania całej instalacji. W ciasnych kotłowniach przydają się także śrubunki, które ułatwiają późniejszy demontaż.
Przeczytaj również: Zawór czterodrogowy - podłączenie, pompa i regulacja krok po kroku
Co trzeba sprawdzić przed pracą
- czy instalacja jest schłodzona i pozbawiona ciśnienia w miejscu pracy,
- czy długość montażowa pompy pasuje do istniejącego odcinka, najczęściej jest to 130 albo 180 mm,
- czy średnica przyłączy odpowiada pompie i śrubunkom,
- czy filtr znajduje się przed pompą, patrząc zgodnie z kierunkiem przepływu,
- czy przewody nie obciążają korpusu urządzenia,
- czy połączenia są uszczelnione materiałem przeznaczonym do instalacji grzewczych.
Przy okazji warto przepłukać fragment instalacji. Sama nowa pompa nie naprawi zabrudzonych rur, a ustawienie jej na najwyższy bieg tylko szybciej przepchnie osad przez wirnik. W praktyce czystość wody grzewczej często ma większy wpływ na trwałość niż wybór urządzenia z dodatkową funkcją automatycznej regulacji.
Jak dobrać pompę do instalacji CO
Najczęstszy błąd polega na kupowaniu pompy wyłącznie na podstawie powierzchni domu. Metraż może być punktem wyjścia, ale nie uwzględnia długości rur, liczby obiegów, oporów zaworów, rodzaju grzejników ani ogrzewania podłogowego.
Oznaczenie 25/40 zwykle oznacza pompę z przyłączem nominalnym DN 25 i maksymalną wysokością podnoszenia około 4 m. Model 25/60 ma podobną średnicę, lecz wysokość podnoszenia około 6 m. Jest to parametr opisujący zdolność pokonywania oporów instalacji, a nie wysokość budynku.
Do prostego obiegu z kilkunastoma grzejnikami często wystarcza pompa klasy 25/40 lub 25/60, ale nie należy traktować tego jako uniwersalnej reguły. W domu z długimi pętlami podłogówki, sprzęgłem hydraulicznym i kilkoma rozdzielaczami potrzebne może być inne urządzenie albo kilka niezależnych pomp.
Przy wstępnym szacowaniu przepływu można posłużyć się zależnością Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w metrach sześciennych na godzinę, P moc obiegu w kilowatach, a ΔT różnicę temperatur między zasilaniem i powrotem. To tylko przybliżenie. Dobór końcowy powinien uwzględniać charakterystykę pompy i rzeczywiste opory instalacji.
| Oznaczenie | Co oznacza | Typowe zastosowanie |
|---|---|---|
| 25/40 | Przyłącze DN 25, wysokość podnoszenia około 4 m | Prosty, niewielki obieg grzejnikowy |
| 25/60 | Przyłącze DN 25, wysokość podnoszenia około 6 m | Większa instalacja lub wyższe opory przepływu |
| 25/80 i większe | Większa rezerwa wysokości podnoszenia | Rozbudowane układy, kilka obiegów lub duże opory |
Zbyt mała pompa nie zapewni przepływu w najdalszych grzejnikach, ale przewymiarowana także nie jest dobrym wyborem. Będzie zużywać więcej energii, powodować szum na zaworach i utrudniać regulację. W nowych urządzeniach najlepiej zacząć od trybu automatycznego, a potem skorygować nastawę na podstawie temperatur, hałasu i równomierności ogrzewania.
Montaż krok po kroku i pierwsze uruchomienie
Przed rozpoczęciem prac wyłączam źródło ciepła, odłączam zasilanie elektryczne i czekam, aż woda ostygnie. Następnie zamykam zawory odcinające. Jeżeli ich nie ma, trzeba opróżnić odpowiedni fragment instalacji i zabezpieczyć miejsce przed wyciekiem.
- Sprawdź długość montażową, średnicę przyłączy i kierunek przepływu.
- Oczyść powierzchnie połączeń oraz zamontuj nowe uszczelki.
- Wstaw pompę zgodnie ze strzałką na korpusie.
- Ustaw silnik tak, aby jego wał był poziomy.
- Dokręć połączenia bez nadmiernej siły i upewnij się, że rury nie wyginają korpusu.
- Otwórz zawory odcinające i powoli napełnij instalację.
- Odpowietrz grzejniki, rozdzielacz oraz samą pompę zgodnie z instrukcją producenta.
- Sprawdź ciśnienie w instalacji i dopiero wtedy uruchom urządzenie.
Pompa nie może zostać włączona przed napełnieniem obiegu. Nawet krótka praca na sucho może uszkodzić elementy wirujące. Po uruchomieniu obserwuję, czy nie pojawia się kapanie na śrubunkach, nietypowe drgania albo charakterystyczne bulgotanie.
Jeżeli słychać powietrze, najpierw odpowietrzam instalację, a dopiero później zmieniam bieg. Ustawienie maksymalnej wydajności nie usuwa przyczyny problemu. W obiegu podłogowym często sprawdza się regulacja stałej różnicy ciśnień, natomiast w prostym obiegu grzejnikowym dobór trybu zależy od zaworów i sposobu prowadzenia rur.
Błędy, które najczęściej psują efekt

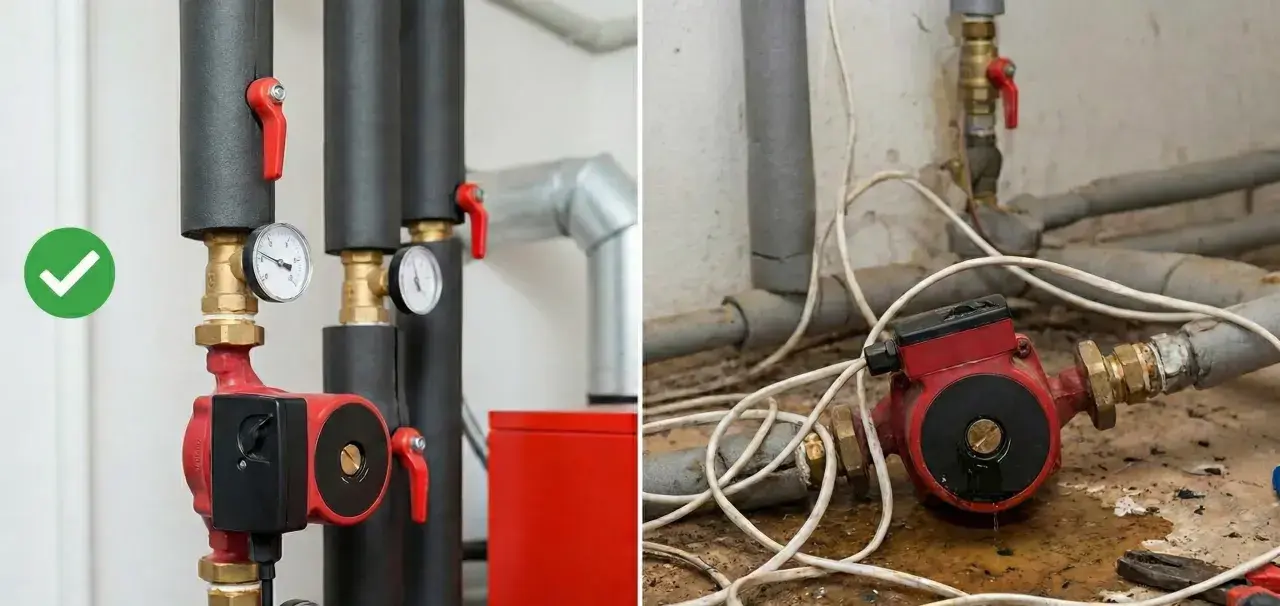

Nieprawidłowa pozycja wirnika jest jednym z najbardziej typowych błędów. Pompa może wtedy początkowo działać, ale szybciej zaczyna hałasować i traci stabilność pracy. Drugim problemem jest brak odpowietrzenia, który bywa mylony z uszkodzeniem elektroniki.- montaż przeciwnie do strzałki przepływu,
- ustawienie wału pionowo,
- brak filtra w zabrudzonej, starej instalacji,
- włączenie pompy przed napełnieniem układu,
- zbyt wysoka nastawa powodująca szum na zaworach termostatycznych,
- zastosowanie pompy CO w obiegu ciepłej wody użytkowej,
- pozostawienie starej uszczelki przy wymianie urządzenia,
- brak zaworów odcinających utrudniających późniejszy serwis.
Pompa do centralnego ogrzewania nie powinna pracować w instalacji ciepłej wody użytkowej. W obiegu CWU stosuje się modele wykonane z materiałów odpornych na korozję i dopuszczonych do kontaktu z wodą użytkową, zwykle z korpusem ze stali nierdzewnej albo brązu.
Przy instalacji elektrycznej nie improwizuję. Podłączenie powinno mieć ochronę przeciwporażeniową, właściwe zabezpieczenie i być wykonane zgodnie z instrukcją konkretnego modelu. Część hydrauliczną można przygotować samodzielnie, ale prace przy stałym zasilaniu elektrycznym lepiej powierzyć osobie z odpowiednimi uprawnieniami.
Jak ocenić pracę pompy po montażu
Po kilkunastu minutach działania sprawdzam temperaturę zasilania i powrotu, pracę najdalszych grzejników oraz ewentualne szumy. Pompa nie musi być całkowicie niesłyszalna, ale nie powinna wyraźnie drżeć, terkotać ani powodować gwizdu na głowicach termostatycznych.
Po rozgrzaniu instalacji warto ponownie odpowietrzyć grzejniki i skontrolować ciśnienie. Woda uwalnia wtedy część powietrza, a poziom ciśnienia może się zmienić. Jeżeli jeden grzejnik pozostaje zimny mimo poprawnego kierunku przepływu, przyczyną może być zapowietrzenie, zamknięty zawór, zabrudzony filtr albo niewłaściwe wyregulowanie instalacji, niekoniecznie sama pompa.
W dobrze ustawionym układzie nie trzeba stale pracować na najwyższym biegu. Zaczynam od najniższej nastawy, która zapewnia ogrzewanie wszystkich pomieszczeń, i dopiero przy niedostatecznym przepływie zwiększam wydajność. To prosta metoda na ograniczenie hałasu oraz niepotrzebnego poboru prądu.
Mała kontrola, która oszczędza kosztownej poprawki
Przed zamknięciem kotłowni lub zabudowaniem rur robię zdjęcie całego układu i zapisuję model pompy, ustawiony tryb pracy oraz ciśnienie instalacji. Taka dokumentacja przydaje się przy serwisie i pozwala szybko zauważyć, co zmieniło się po kilku miesiącach.
Jeżeli po montażu pompa nadal głośno pracuje, grzejniki grzeją nierówno albo urządzenie regularnie zgłasza błąd, nie zwiększaj od razu mocy. Najpierw sprawdź kierunek przepływu, odpowietrzenie, filtr, zawory i ciśnienie. Właśnie te podstawowe elementy najczęściej decydują o tym, czy instalacja CO będzie działać spokojnie przez cały sezon.
