Gdy w jednym pomieszczeniu mają się zmieścić kocioł, zasobnik, pompy, rury i przewód spalinowy, łatwo narysować układ, który wygląda poprawnie, ale w praktyce będzie trudny w serwisie albo niebezpieczny. Czytelny schemat kotłowni gazowej powinien pokazywać nie tylko kierunek przepływu wody, lecz także gaz, powietrze do spalania, spaliny, kondensat i wszystkie zabezpieczenia. Poniżej omawiam najczęściej stosowane warianty oraz zasady, które pomagają ocenić projekt przed rozpoczęciem montażu.
Dobry schemat łączy hydraulikę, gaz, spaliny i bezpieczeństwo
- Podstawowy układ obejmuje kocioł, obieg CO, przygotowanie CWU, armaturę odcinającą i zabezpieczenia.
- Kocioł dwufunkcyjny sprawdza się przy mniejszym zapotrzebowaniu na ciepłą wodę, a jednofunkcyjny z zasobnikiem zapewnia większy komfort.
- Minimalna kubatura pomieszczenia wynosi zwykle 8 m³ dla urządzeń pobierających powietrze z pomieszczenia i 6,5 m³ dla kotłów z zamkniętą komorą spalania.
- Wentylacja i przewód powietrzno-spalinowy muszą wynikać z typu kotła, jego mocy oraz warunków budynku.
- Najczęstszy błąd to brak miejsca na serwis, filtracji powrotu, odpływu kondensatu albo prawidłowego odprowadzenia spalin.

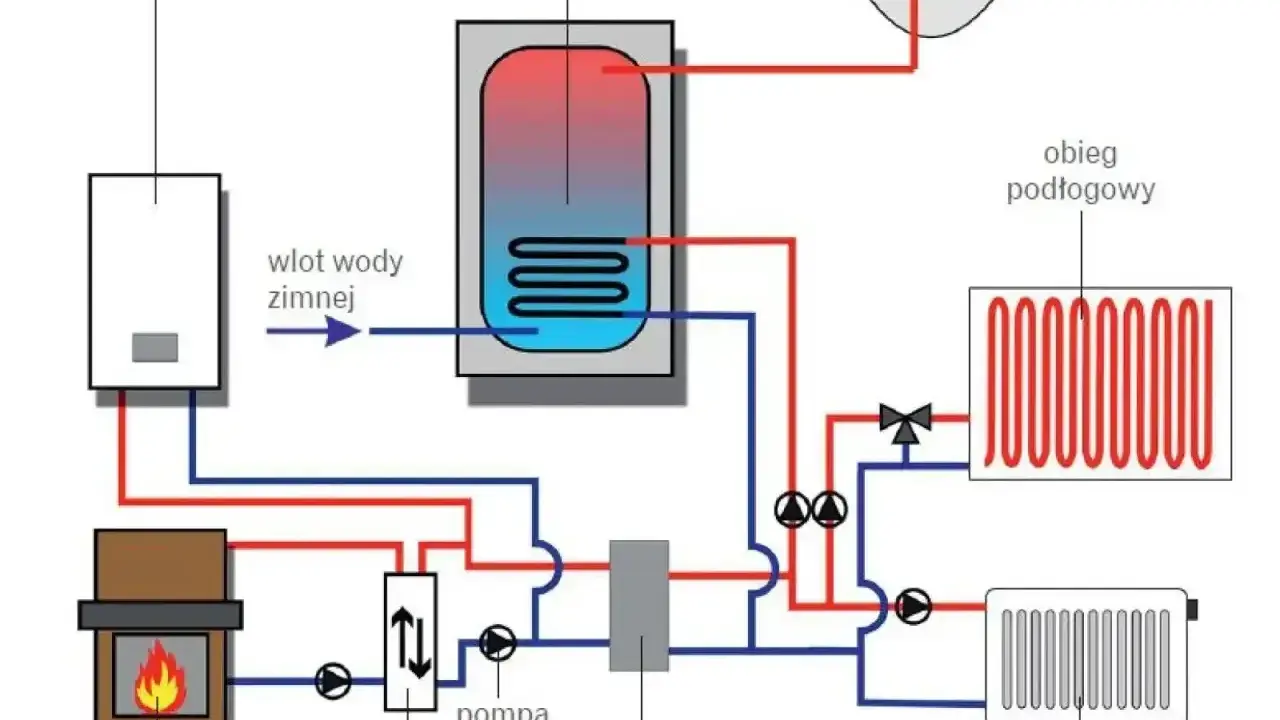

Jak czytać schemat kotłowni gazowej
Na dobrym rysunku technologicznym powinny być widoczne co najmniej cztery niezależne strefy. Pierwsza to zasilanie gazem, druga obejmuje obieg wody grzewczej, trzecia przygotowanie ciepłej wody użytkowej, a czwarta odpowiada za powietrze i spaliny. Samo narysowanie kotła i kilku rur nie wystarcza, ponieważ pomija elementy, które decydują o bezpiecznej eksploatacji.
gaz ziemny
│
[kurek] - [filtr] - [zawór odcinający] - [KOCIOŁ KONDENSACYJNY]
│
przewód powietrzno-spalinowy ──► komin / ściana
│
┌────────────────────────────────┴────────────────────────┐
│ │
obieg CO zasobnik CWU
│ │
grzejniki / podłogówka instalacja CWU
│ │
└────────────── powrót + filtr magnetyczny ───────────────┘
│
odpływ kondensatu przez syfon
To oczywiście schemat poglądowy, a nie gotowy projekt wykonawczy. Średnice rur, moce pomp, nastawy zaworów, sposób prowadzenia przewodu spalinowego i pojemność naczyń wzbiorczych trzeba dobrać do konkretnego budynku oraz instrukcji producenta.
Elementy po stronie gazowej
Przed kotłem powinien znaleźć się łatwo dostępny kurek odcinający. W zależności od projektu stosuje się również filtr gazowy, regulator ciśnienia, gazomierz oraz zawór odcinający sterowany przez system detekcji gazu. Połączenie urządzenia z instalacją wykonuje się zgodnie z projektem i wymaganiami producenta, a po montażu przeprowadza się próbę szczelności.
Elementy po stronie grzewczej
Na schemacie warto od razu oznaczyć zasilanie i powrót CO, pompę obiegową, zawory odcinające, odpowietrzniki, zawór bezpieczeństwa oraz naczynie przeponowe. W nowoczesnych kotłach część tej armatury jest już wbudowana, ale nie oznacza to, że cały układ zewnętrzny można pominąć.
W praktyce zaczynam od zaznaczenia kierunku przepływu. Ten prosty krok często ujawnia pomylony powrót, źle ustawiony zawór zwrotny albo filtr zamontowany w niewłaściwym miejscu.
Wybierz układ odpowiedni do domu i liczby użytkowników
Nie istnieje jeden uniwersalny schemat dla każdej kotłowni. Inaczej projektuje się instalację z jednym obiegiem grzejnikowym, inaczej dom z podłogówką na kilku kondygnacjach, a jeszcze inaczej budynek z dużym zapotrzebowaniem na ciepłą wodę.
| Wariant | Najważniejsze elementy | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Kocioł dwufunkcyjny | Kocioł, obieg CO, wymiennik przepływowy | Mieszkanie lub mały dom, krótka odległość do punktów poboru | Wydajność CWU zależy od mocy kotła i przepływu wody |
| Kocioł jednofunkcyjny z zasobnikiem | Kocioł, zasobnik, zawór przełączający, czujnik temperatury | Dom jednorodzinny, kilka łazienek, większy komfort | Potrzebne miejsce na zbiornik i dodatkowe przewody |
| Kocioł z dwoma obiegami | Sprzęgło lub rozdzielacz, pompy, zawory mieszające, automatyka | Połączenie grzejników z ogrzewaniem podłogowym | Wyższy koszt i większa wrażliwość na błędy projektowe |
Kocioł dwufunkcyjny
W tym wariancie urządzenie ogrzewa budynek i przygotowuje CWU przepływowo. Schemat jest kompaktowy, ponieważ nie ma osobnego zbiornika. Dobrze działa tam, gdzie punkty poboru znajdują się blisko kotła, a użytkownicy nie potrzebują jednocześnie kilku dużych strumieni ciepłej wody.
Kocioł jednofunkcyjny z zasobnikiem
To rozwiązanie wybieram częściej w domach, w których liczy się komfort. Kocioł ładuje zasobnik przez wężownicę, a sterownik może nadać CWU priorytet, czyli chwilowo skierować moc przede wszystkim do podgrzania wody. Zasobnik o pojemności 120-200 litrów jest typowym wyborem dla domu jednorodzinnego, choć dokładna wielkość zależy od liczby osób i przyzwyczajeń.
Przy tym układzie na schemacie powinny znaleźć się przewody zimnej wody, ciepłej wody i ewentualnej cyrkulacji. Po stronie wody użytkowej potrzebna jest grupa bezpieczeństwa, a przy większych instalacjach przydaje się również naczynie przeponowe CWU.
Dwa obiegi grzewcze
Grzejniki i podłogówka zwykle wymagają innych temperatur zasilania. Dlatego schemat z dwoma obiegami może zawierać sprzęgło hydrauliczne, rozdzielacz, osobne pompy i zawór mieszający z siłownikiem. Sprzęgło rozdziela przepływ kotłowy od obiegów instalacji, dzięki czemu pompy nie zakłócają wzajemnie swojej pracy.
Pomieszczenie, wentylacja i spaliny decydują o bezpieczeństwie
Nawet najlepszy układ rur nie będzie poprawny, jeśli pomieszczenie nie spełnia wymagań dotyczących kubatury, wysokości, wentylacji i odprowadzania spalin. Polskie Warunki Techniczne uzależniają część wymagań od tego, czy kocioł pobiera powietrze z pomieszczenia, czy ma zamkniętą komorę spalania.
| Parametr | Wymaganie orientacyjne | Co to oznacza w praktyce |
|---|---|---|
| Minimalna kubatura | 8 m³ przy pobieraniu powietrza z pomieszczenia | Dotyczy urządzeń wymagających powietrza do spalania z kotłowni |
| Minimalna kubatura | 6,5 m³ przy zamkniętej komorze spalania | Powietrze do spalania doprowadza przewód powietrzny |
| Wysokość pomieszczenia | Zwykle co najmniej 2,2 m | Starsze domy jednorodzinne mogą korzystać z określonego wyjątku 1,9 m |
| Łączna moc powyżej 30 kW | Wymagane wydzielone rozwiązania techniczne | Dochodzi między innymi kwestia odporności ogniowej przegród |
W przypadku kotłów do 30 kW pomieszczenie może być techniczne i nie musi być przeznaczone wyłącznie na kotłownię, ale nadal musi spełniać wymagania dotyczące wentylacji i spalin. Przy mocy powyżej 30 kW przepisy przewidują bardziej rygorystyczne zasady lokalizacji. Dla budynków niskich i średniowysokich często oznacza to przegrody o klasie EI 60 oraz drzwi o klasie EI 30, jednak konkretną ocenę wykonuje projektant.
Wentylacja nie jest tym samym co przewód powietrzno-spalinowy
Kocioł kondensacyjny typu C może pobierać powietrze z zewnątrz i odprowadzać spaliny osobnym przewodem. Nie zwalnia to jednak z obowiązku zapewnienia prawidłowej wentylacji pomieszczenia. Kratki wentylacyjne nie powinny być zasłaniane, zmniejszane ani zastępowane przypadkowymi otworami.
Przy urządzeniach z otwartą komorą spalania trzeba szczególnie uważać na wentylatory wyciągowe, okapy i szczelne drzwi. Mogą wytworzyć podciśnienie i zaburzyć ciąg kominowy. Z tego powodu w nowych instalacjach najczęściej korzystniejsze jest urządzenie z zamkniętą komorą spalania, ale i ono wymaga poprawnie dobranego systemu powietrzno-spalinowego.
Kondensat wymaga odpływu
Kocioł kondensacyjny wytwarza kwaśny kondensat, który trzeba odprowadzić przez syfon do kanalizacji albo do innego rozwiązania dopuszczonego w projekcie. Przewód powinien mieć odpowiedni spadek i zabezpieczenie przed cofaniem zapachów. Brak odpływu często wychodzi dopiero po uruchomieniu urządzenia, gdy pod kotłem pojawia się woda.
Co musi znaleźć się na części hydraulicznej schematu
Najprostszy obieg wygląda tak: kocioł podaje ogrzaną wodę na instalację, pompa wymusza przepływ przez grzejniki lub pętle podłogowe, a schłodzona woda wraca do kotła. Na rysunku trzeba jednak uwzględnić także elementy, które chronią urządzenie i ułatwiają późniejszą obsługę.
- zawory odcinające na zasilaniu i powrocie,
- filtr magnetyczny lub separator zanieczyszczeń na powrocie przed kotłem,
- odpowietrznik w miejscach, gdzie może gromadzić się powietrze,
- zawór bezpieczeństwa i manometr,
- naczynie przeponowe dobrane do objętości instalacji,
- spust instalacji w najniższym punkcie,
- zawór zwrotny tam, gdzie trzeba wyeliminować niekontrolowany przepływ,
- sprzęgło, rozdzielacz lub zawór mieszający, jeśli instalacja ma kilka obiegów.
Filtr magnetyczny nie jest ozdobą. Wyłapuje cząstki metalu i osady krążące w instalacji, dzięki czemu chroni wymiennik oraz pompę. Montowanie go na zasilaniu zamiast na powrocie to jeden z drobnych błędów, które później obniżają skuteczność ochrony.
Jak prowadzić obieg CWU
W układzie z zasobnikiem zimna woda wpływa do dolnego króćca zbiornika przez zawór odcinający i grupę bezpieczeństwa. Ciepła woda wychodzi z górnej części zasobnika, a jeśli odległości są duże, dodatkowa pompa cyrkulacyjna utrzymuje temperaturę w przewodzie.
Po stronie ładowania zasobnika kocioł może korzystać z zaworu trójdrogowego. Gdy czujnik wykryje spadek temperatury CWU, zawór kieruje wodę grzewczą przez wężownicę zasobnika. Warto sprawdzić, czy producent wymaga osobnej pompy, czy pompa kotłowa obsługuje oba tryby.
Automatyka i sterowanie
Przy jednym obiegu wystarcza często regulator pokojowy lub sterowanie pogodowe. Przy kilku obiegach schemat powinien pokazywać czujniki temperatury, siłowniki zaworów i moduł sterujący. Sterowanie pogodowe dobiera temperaturę zasilania do temperatury zewnętrznej, co zwykle poprawia pracę kotła kondensacyjnego i ogranicza taktowanie.
Błędy, które najczęściej psują poprawny układ
Pierwszy problem to kopiowanie schematu z internetu bez sprawdzenia instrukcji konkretnego kotła. Dwa urządzenia o podobnej mocy mogą mieć inne wymagania dotyczące średnic, pomp, odprowadzenia kondensatu i przewodu spalinowego.
- Brak miejsca serwisowego za kotłem lub nad zasobnikiem utrudnia czyszczenie i naprawy.
- Wspólny komin bez obliczeń może powodować problemy z ciągiem i odprowadzaniem spalin.
- Za małe naczynie przeponowe prowadzi do częstych wzrostów ciśnienia i zrzutów przez zawór bezpieczeństwa.
- Brak filtra na powrocie zwiększa ryzyko zabrudzenia wymiennika.
- Źle dobrane sprzęgło może podnosić temperaturę powrotu i ograniczać efekt kondensacji.
- Zasłonięta kratka wentylacyjna jest zagrożeniem, nawet gdy kocioł ma zamkniętą komorę spalania.
- Brak odpływu kondensatu powoduje wycieki i może doprowadzić do uszkodzenia elementów kotłowni.
Nie traktuję też detektora gazu jako zamiennika prawidłowej wentylacji. Czujnik może uruchomić zawór odcinający, ale nie naprawi błędnie wykonanego przewodu spalinowego. Przy gazie ziemnym detektor montuje się zwykle wysoko, a przy LPG nisko, ponieważ gazy mają różną gęstość. Ostateczne miejsce powinno wynikać z instrukcji urządzenia i projektu.
Przed uruchomieniem instalacji trzeba sprawdzić szczelność, działanie zabezpieczeń, drożność przewodów wentylacyjnych, prawidłowość odprowadzenia spalin i kondensatu oraz ustawienia automatyki. Pierwsze uruchomienie powinien wykonać uprawniony serwis, bo ma to znaczenie dla bezpieczeństwa i warunków gwarancji.
Przeczytaj również: Czyszczenie komina gazowego - co sprawdzić i ile kosztuje?
Ile kosztuje wykonanie takiego układu
Samo podłączenie kotła z zasobnikiem jest tylko częścią budżetu. Orientacyjne cenniki usług w 2026 roku wskazują na około 1900-4800 zł za montaż takiego zestawu, bez pełnej przebudowy instalacji, komina i prac budowlanych. Przy kotłowni wykonywanej od podstaw, z dwoma obiegami, zasobnikiem, automatyką i wkładem kominowym, całkowity koszt może wzrosnąć do 20 000-35 000 zł lub więcej.
Najuczciwsza wycena powinna wyszczególniać kocioł, zasobnik, armaturę, przewód spalinowy, prace gazowe, próby, uruchomienie i automatykę. Tania oferta często nie jest tańsza, tylko nie obejmuje części elementów widocznych na kompletnym schemacie.
Dobry rysunek oszczędza problemy po uruchomieniu
Najbardziej użyteczny schemat pokazuje pełną drogę energii i mediów: od gazu, przez kocioł, do obiegów grzewczych i zasobnika, a także drogę powietrza, spalin i kondensatu. Dla prostego domu wystarczy zwykle kocioł dwufunkcyjny albo jednofunkcyjny z jednym obiegiem, natomiast połączenie grzejników z podłogówką wymaga już dokładniejszego projektu hydraulicznego.
Ja przed akceptacją układu sprawdzam przede wszystkim trzy rzeczy: czy każdy zawór i filtr da się później obsłużyć, czy kocioł ma zapewniony prawidłowy przepływ oraz czy pomieszczenie spełnia wymagania niezależnie od samej instalacji wodnej. Jeżeli schemat nie pokazuje zabezpieczeń, wentylacji i spalin, nie jest jeszcze kompletnym schematem kotłowni.
