Podłączenie kotła gazowego z zasobnikiem krok po kroku

Gdy w domu zaczyna brakować ciepłej wody podczas kąpieli albo korzystania z kilku kranów naraz, kocioł jednofunkcyjny z zasobnikiem zwykle rozwiązuje problem skuteczniej niż podgrzewacz przepływowy. Podłączenie pieca gazowego z zasobnikiem wymaga jednak poprawnego połączenia obiegu grzewczego, ciepłej wody użytkowej, automatyki, instalacji gazowej i przewodu spalinowego. Poniżej wyjaśniam, jak działa taki układ, jak dobrać pojemność zbiornika, jakie zabezpieczenia są potrzebne, ile może kosztować montaż i których błędów zdecydowanie unikać.

Na czym polega połączenie kotła z zasobnikiem

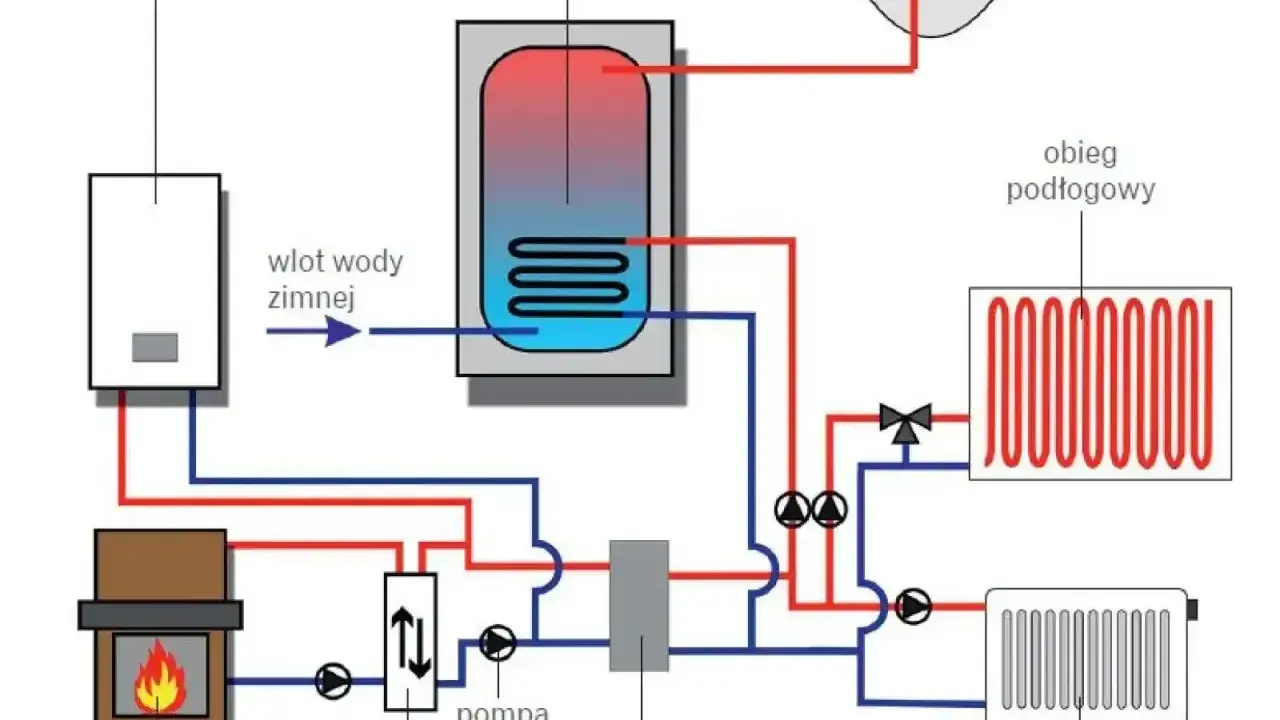

W typowym układzie pracują dwa obiegi. Pierwszy zasila grzejniki lub ogrzewanie podłogowe, drugi przekazuje ciepło do wężownicy umieszczonej w zasobniku. Sama woda użytkowa nie miesza się z wodą krążącą w instalacji centralnego ogrzewania, co ma znaczenie dla higieny i bezpieczeństwa.

Kiedy temperatura w zbiorniku spadnie poniżej ustawionej wartości, czujnik przekazuje sygnał do sterownika. Kocioł przełącza zawór trójdrogowy albo uruchamia osobną pompę i kieruje energię do zasobnika. Po jego nagrzaniu instalacja wraca do ogrzewania budynku. W praktyce dobrze ustawiona automatyka ogranicza liczbę uruchomień kotła i zapobiega sytuacji, w której ciepła woda jest podgrzewana kosztem komfortu cieplnego w domu.

Elementy po stronie instalacji grzewczej

• króciec zasilania i powrotu między kotłem a wężownicą zasobnika,
• pompa ładująca lub zawór przełączający,
• czujnik temperatury zasobnika,
• zawory odcinające ułatwiające serwis,
• filtr instalacyjny, najlepiej także separator zanieczyszczeń magnetycznych,
• naczynie przeponowe i zawór bezpieczeństwa zgodne z wymaganiami producenta.

W nowoczesnych kotłach część tego wyposażenia jest już wbudowana. Nie oznacza to jednak, że można zrezygnować z analizy całej instalacji. Przy modernizacji starego ogrzewania szczególnie sprawdzam stan rur, przepływy i jakość wody, ponieważ zabrudzenia mogą szybko uszkodzić pompę albo zawór przełączający.

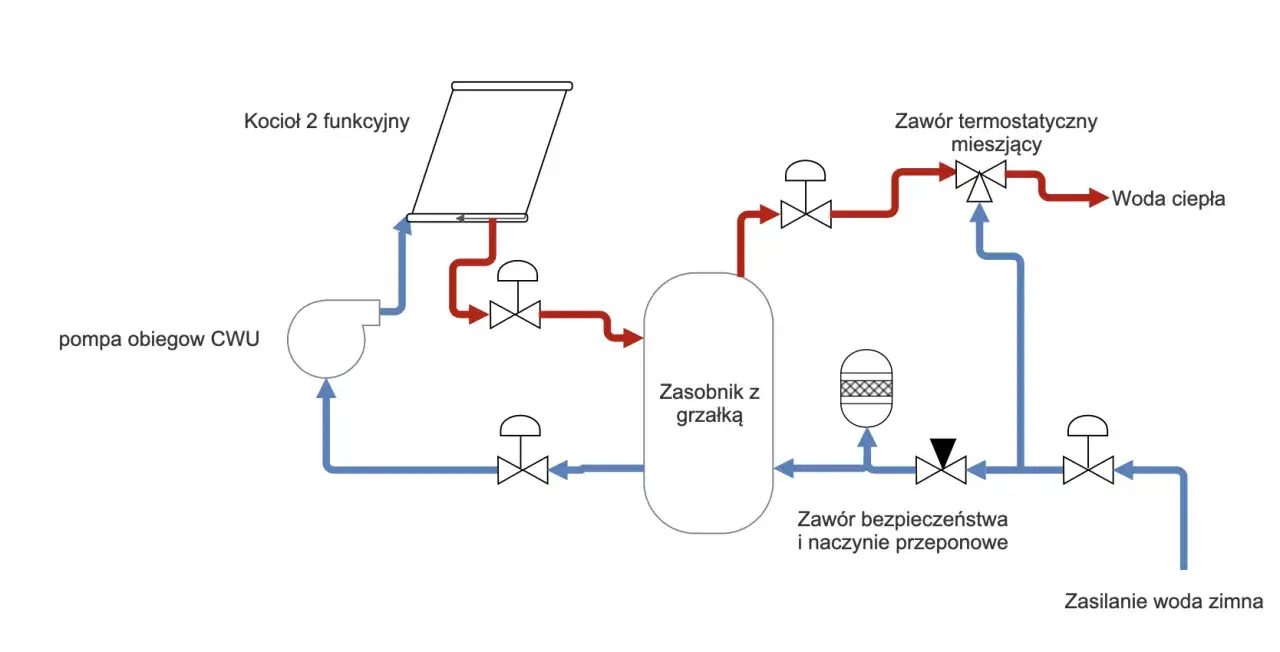

Elementy po stronie ciepłej wody

Zimna woda trafia do dolnego króćca zasobnika, a ciepła jest pobierana z jego górnej części. Na dopływie zimnej wody montuje się grupę bezpieczeństwa z zaworem zwrotnym i zaworem bezpieczeństwa. Przy wzroście ciśnienia podczas podgrzewania zawór może odprowadzić niewielką ilość wody. To normalne zjawisko, a nie powód do jego zaślepiania.

Jeżeli ciśnienie w instalacji wodociągowej jest wysokie, przydatne będzie naczynie przeponowe do c.w.u. Między zasobnikiem a zaworem bezpieczeństwa nie powinno być zamkniętego zaworu, który odciąłby zbiornik od zabezpieczenia. Przy większych odległościach od punktów poboru można też wykonać cyrkulację c.w.u., choć pompa cyrkulacyjna zwiększa zużycie energii.

Jak zaplanować podłączenie przed montażem

Najdroższy błąd powstaje jeszcze przed przyjazdem instalatora, gdy kupuje się kocioł i zbiornik bez sprawdzenia miejsca montażu. Potrzebne są nie tylko odpowiednie przyłącza, lecz także dostęp do armatury, odpływ dla zaworu bezpieczeństwa i kondensatu oraz miejsce na późniejszą wymianę anody lub czyszczenie zasobnika.

Dobór pojemności zasobnika

Te wartości są punktem wyjścia, a nie sztywną regułą. Zasobnik o pojemności 200 litrów nie zawsze będzie lepszy od zbiornika 120-litrowego, ponieważ większa pojemność oznacza większe straty postojowe, większy ciężar i dłuższy czas nagrzewania. Przy wyborze patrzę także na moc wężownicy, czyli ilość ciepła, którą zbiornik może odebrać od kotła.

Przeczytaj również: Jak działa czujnik czadu i gdzie go zamontować przy kotle?

Moc kotła i sposób użytkowania

W wielu domach zapotrzebowanie na ogrzewanie nie przekracza 10-15 kW, ale kocioł wybiera się również pod kątem szybkiego ładowania zasobnika. Typowy zakres 15-24 kW wystarcza w domu jednorodzinnym, jednak najważniejsza jest niska moc minimalna. Zbyt duży kocioł będzie często taktował, czyli włączał się i wyłączał, co pogarsza kulturę pracy.

Przed montażem trzeba sprawdzić, czy konkretny model obsługuje zewnętrzny zasobnik. Nie każdy kocioł dwufunkcyjny można połączyć ze zbiornikiem w prosty sposób, a część urządzeń wymaga firmowego czujnika, modułu sterującego albo zestawu przyłączeniowego.

Jak wygląda prawidłowy montaż krok po kroku

Podłączenie hydrauliczne powinno wynikać ze schematu producenta, a nie z przypadkowego ułożenia rur. Różnice między modelami dotyczą między innymi kierunku przepływu, rodzaju czujnika i sposobu sterowania pompą.

1. Ustala się lokalizację kotła, zasobnika, odpływu kondensatu i przewodu spalinowego.
2. Wykonuje się przyłącza instalacji c.o. oraz przewody do wężownicy zbiornika.
3. Montuje się grupę bezpieczeństwa na zimnej wodzie i podłącza wyjście ciepłej wody.
4. Instaluje się czujnik temperatury zasobnika oraz zawór przełączający lub pompę ładującą.
5. Podłącza się instalację gazową, przewód powietrzno-spalinowy i zasilanie elektryczne.
6. Instalację napełnia się, odpowietrza i sprawdza pod kątem szczelności.
7. Serwisant wykonuje pierwsze uruchomienie, reguluje parametry i sprawdza zabezpieczenia.

W obiegu grzewczym przewody powinny mieć zawory odcinające, aby można było wyjąć pompę lub wymiennik bez opróżniania całego domu. Przy kotle kondensacyjnym trzeba dodatkowo zapewnić odpływ kondensatu przez syfon odporny na kwaśną wodę. Kondensatu nie odprowadza się przypadkowo do nieszczelnej rury ani bezpośrednio na posadzkę.

Cyrkulację c.w.u. uruchamiam tylko wtedy, gdy rzeczywiście poprawia komfort. Najlepiej sterować nią czasowo lub czujnikiem, ponieważ praca przez całą dobę może niepotrzebnie wychładzać zasobnik i zwiększać rachunki.

Gaz, komin i wentylacja decydują o bezpieczeństwie

Instalacja gazowa nie jest częścią prac, które powinno się wykonywać metodą prób i błędów. Średnice rur, sposób prowadzenia i rodzaj armatury dobiera się na podstawie mocy urządzenia, długości przewodów, rodzaju paliwa oraz warunków przyłączenia. Po wykonaniu instalacji potrzebna jest próba szczelności i dokumentacja odbiorowa.

Przepisy techniczne wymagają stałego podłączenia urządzenia gazowego do właściwego, indywidualnego kanału spalinowego albo systemu powietrzno-spalinowego dopuszczonego dla danego kotła. Właśnie dlatego nie wolno dobierać rury kominowej wyłącznie po jej średnicy. Liczą się także długość, liczba kolan, materiał i sposób zakończenia przewodu.

Kocioł z zamkniętą komorą spalania pobiera powietrze z zewnątrz przez system powietrzno-spalinowy, ale pomieszczenie nadal musi spełniać wymagania dotyczące wentylacji. Nie zasłania się kratki wentylacyjnej i nie prowadzi przewodu spalinowego przez przypadkowy kanał wentylacyjny. Takie pozorne oszczędności mogą doprowadzić do cofania spalin, problemów z automatyką albo utraty gwarancji.

Przy modernizacji warto zlecić ocenę komina przed zakupem urządzenia. W starym przewodzie często trzeba zamontować wkład odporny na kondensat, a jego długość może ograniczyć wybór konkretnego kotła. Pierwsze uruchomienie przez autoryzowany serwis jest istotne nie tylko dla ustawień, lecz także dla bezpieczeństwa i warunków gwarancji.

Najczęstsze błędy, które później kosztują najwięcej

• Za mały zasobnik dobrany tylko na podstawie powierzchni domu, bez uwzględnienia liczby mieszkańców.
• Brak naczynia przeponowego c.w.u. przy instalacji, w której ciśnienie szybko rośnie podczas grzania.
• Zamontowanie zaworu odcinającego między zasobnikiem a zaworem bezpieczeństwa.
• Brak izolacji rur ciepłej wody i cyrkulacji, co zwiększa straty energii.
• Podłączenie czujnika zasobnika niezgodnego z kotłem albo pozostawienie go w niewłaściwym miejscu.
• Przewymiarowanie kotła i późniejsze taktowanie przy małym zapotrzebowaniu na ciepło.
• Pomijanie filtra na powrocie c.o. w starej, zabrudzonej instalacji.
• Próba podłączenia gazu lub przewodu spalinowego bez uprawnień i bez odbioru.

Szczególnie często spotykam sytuację, w której inwestor kupuje duży zasobnik, licząc na nieograniczony dostęp do ciepłej wody. Tymczasem o komforcie decyduje także moc wężownicy, średnice przewodów, ciśnienie wody i czas ponownego ładowania. Większy zbiornik nie naprawi źle zaprojektowanej instalacji.

Ile kosztuje montaż kotła z zasobnikiem

Cena zależy od tego, czy modernizowana jest gotowa kotłownia, czy trzeba wykonać przewody od początku. W 2026 roku sama robocizna za prosty montaż kotła jednofunkcyjnego i wolnostojącego zasobnika zwykle mieści się w granicach 2000-4500 zł. W Kielcach realna wycena może być zbliżona do górnej części tego przedziału, jeśli dochodzi przeróbka komina, gazu lub kilku obiegów grzewczych.

Do robocizny dochodzą urządzenia, armatura, komin, odpływ kondensatu, przewody i ewentualne prace elektryczne. Dlatego kompletna modernizacja może kosztować kilkanaście tysięcy złotych, a rozbudowana kotłownia z kilkoma obiegami grzewczymi i automatyką pogodową jeszcze więcej. Najuczciwsza wycena powinna obejmować zakres materiałów, pierwsze uruchomienie, próbę szczelności i dokumentację.

Co sprawdzić przed podpisaniem odbioru instalacji

Po zakończeniu prac proszę instalatora o pokazanie, gdzie znajdują się zawory odcinające, grupa bezpieczeństwa, filtr, odpływ z zaworu i zawór do uzupełniania wody w c.o. Użytkownik powinien wiedzieć, jakie ciśnienie jest prawidłowe dla jego instalacji i co zrobić, gdy kocioł zgłosi błąd.

Trzeba też sprawdzić, czy zasobnik osiąga zadaną temperaturę, czy pompa cyrkulacyjna działa zgodnie z harmonogramem i czy przy nagrzewaniu nie pojawiają się wycieki. Temperaturę c.w.u. ustawia się według instrukcji urządzenia, a przy wyższych nastawach warto zastosować mieszacz termostatyczny ograniczający ryzyko poparzenia.

Połączenie kotła z zasobnikiem działa długo i oszczędnie wtedy, gdy wszystkie elementy są dobrane jako jeden system. Największą różnicę robią poprawna moc minimalna kotła, właściwa pojemność zbiornika, izolacja rur, sprawna automatyka i regularny przegląd. Sam montaż powinien wykonać uprawniony instalator, a pierwsze uruchomienie serwis, który potwierdzi bezpieczeństwo i prawidłową konfigurację urządzenia.
