Gdy kocioł gazowy ma jednocześnie ogrzewać grzejniki i przygotowywać ciepłą wodę, liczy się nie tylko wybór urządzenia, ale przede wszystkim poprawne rozplanowanie przyłączy. Dobry schemat podłączenia pieca gazowego dwufunkcyjnego pokazuje drogę gazu, wody grzewczej, zimnej i ciepłej wody użytkowej, kondensatu oraz przewodów sterujących. Poniżej wyjaśniam, jak czytać taki układ, jakie elementy powinny się w nim znaleźć i których prac nie należy wykonywać samodzielnie.
Najważniejsze zasady poprawnego podłączenia kotła dwufunkcyjnego
- Dwa niezależne obiegi odpowiadają za ogrzewanie pomieszczeń i przygotowanie ciepłej wody.
- Przyłącza kotła są modelowe, dlatego ich kolejność i średnice zawsze trzeba sprawdzić w instrukcji konkretnego urządzenia.
- Filtr na powrocie CO, zawory odcinające i prawidłowy odpływ kondensatu chronią kocioł przed awariami.
- Gaz, komin i pierwsze uruchomienie powinny zostać wykonane i sprawdzone przez uprawnionych fachowców.
- Typowy koszt montażu w 2026 roku wynosi około 1500-3000 zł za prostą wymianę, bez ceny urządzenia i większych przeróbek.
Co naprawdę pokazuje schemat kotła dwufunkcyjnego
Kocioł dwufunkcyjny obsługuje centralne ogrzewanie oraz ciepłą wodę użytkową. W modelu przepływowym woda użytkowa nie jest przechowywana w dużym zasobniku. Po odkręceniu kranu czujnik przepływu uruchamia palnik, a zawór przełączający kieruje energię do wymiennika płytowego.W tym czasie ogrzewanie pomieszczeń jest zwykle chwilowo ograniczone. To normalne działanie, a nie usterka. W praktyce kocioł najpierw zapewnia ciepłą wodę, ponieważ jej pobór trwa zazwyczaj krótko, a po zakręceniu kranu wraca do pracy na rzecz grzejników lub podłogówki.
Podstawowe przyłącza
| Przyłącze | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Zasilanie CO | Wysyła podgrzaną wodę do grzejników lub rozdzielacza. | Powinno mieć zawór odcinający i być zgodne ze średnicą przewidzianą przez producenta. |
| Powrót CO | Doprowadza schłodzoną wodę z instalacji do kotła. | Najczęściej montuje się tu filtr magnetyczny lub siatkowy. |
| Zimna woda użytkowa | Doprowadza wodę do wymiennika przepływowego. | Przydają się zawór odcinający, filtr i reduktor ciśnienia, jeśli ciśnienie w sieci jest zbyt wysokie. |
| Ciepła woda użytkowa | Odprowadza podgrzaną wodę do punktów poboru. | Nie wolno łączyć tego przewodu z obiegiem CO. |
| Gaz | Doprowadza paliwo do zespołu gazowego kotła. | Połączenie wymaga próby szczelności i kontroli przez osobę z odpowiednimi uprawnieniami. |
| Kondensat | Odprowadza wodę powstającą podczas pracy kotła kondensacyjnego. | Syfon musi być zalany wodą, a przewód poprowadzony ze stałym spadkiem. |
W wielu urządzeniach spotyka się gwinty około R 3/4 dla CO i gazu oraz R 1/2 dla wody użytkowej, ale nie wolno traktować tego jako uniwersalnego wzoru. Producent może zastosować inną średnicę, kolejność króćców albo specjalny zestaw przyłączeniowy. Najbezpieczniej odczytać oznaczenia bezpośrednio z instrukcji montażu danego modelu.
Jak powinien wyglądać obieg CO i CWU
Najprostszy układ można zapisać w następujący sposób:
| Obieg | Przebieg |
|---|---|
| CO | Kocioł → zasilanie → grzejniki lub rozdzielacz → powrót → filtr → kocioł |
| Zimna woda | Instalacja wodociągowa → zawór → filtr → kocioł |
| Ciepła woda | Kocioł → przewód CWU → baterie, prysznic i inne punkty poboru |
| Kondensat | Syfon kotła → przewód odpływowy → kanalizacja |
Na powrocie centralnego ogrzewania warto zamontować filtr magnetyczny. Wyłapuje cząstki magnetyczne i część zanieczyszczeń krążących w starej instalacji, które mogłyby uszkodzić pompę, zawór przełączający albo wymiennik. W nowej instalacji nie zawsze jest wymagany przez producenta, ale moim zdaniem jest jednym z rozsądniejszych wydatków ochronnych.
Armatura, której nie powinno zabraknąć
- zawory odcinające na zasilaniu i powrocie CO,
- zawór odcinający na zimnej wodzie i gazie,
- filtr na powrocie instalacji grzewczej,
- zawór bezpieczeństwa oraz naczynie przeponowe, jeśli nie są już wbudowane,
- odpowietrzniki w najwyższych punktach instalacji,
- prawidłowo wykonany odpływ kondensatu,
- zabezpieczenie przed przepływem zwrotnym tam, gdzie wymaga tego układ wodny.
Ważne jest również zachowanie dostępu do armatury. Kocioł powinien dać się odłączyć od instalacji bez spuszczania wody z całego budynku. To drobny szczegół, który przy pierwszej awarii oszczędza sporo czasu i bałaganu.
Gaz komin i elektryka wymagają osobnych zasad
Przyłącze gazowe
Przewód gazowy powinien być wykonany zgodnie z projektem, wymaganiami dostawcy gazu i instrukcją urządzenia. Stosuje się przewody stalowe, miedziane albo dopuszczone metalowe przewody elastyczne, a przed uruchomieniem wykonuje się kontrolę szczelności.
Nie należy samodzielnie przerabiać instalacji gazowej ani podłączać kotła metodą prób i błędów. Nawet niewielka nieszczelność może stworzyć realne zagrożenie, a błędne ciśnienie gazu wpływa także na spalanie i emisję spalin.
System powietrzno-spalinowy
Nowoczesne kotły kondensacyjne najczęściej korzystają z zamkniętej komory spalania. Przewód powietrzno-spalinowy jednocześnie doprowadza powietrze i odprowadza spaliny, często w układzie koncentrycznym, na przykład 60/100 mm albo 80/125 mm. Średnica, długość i liczba kolan zależą od konkretnego modelu.
Nie wolno dobierać wkładu kominowego wyłącznie na podstawie średnicy króćca kotła. Trzeba uwzględnić długość przewodu, opory przepływu, zakończenie ponad dachem i wymagania producenta. Po montażu przewód powinien zostać sprawdzony przez kominiarza lub instalatora zgodnie z zakresem jego uprawnień.
W pomieszczeniu z urządzeniem pobierającym powietrze z wnętrza wymagania dotyczące kubatury i wentylacji są bardziej rygorystyczne. Dla urządzeń z zamkniętą komorą spalania polskie przepisy wskazują co do zasady minimum 6,5 m³ kubatury pomieszczenia, a dla urządzeń pobierających powietrze z pomieszczenia 8 m³. Wysokość pomieszczenia wynosi zasadniczo co najmniej 2,2 m, choć w starszych budynkach mogą występować wyjątki.
Podłączenie elektryczne i sterownik
Kocioł wymaga zasilania elektrycznego, uziemienia i prawidłowej ochrony obwodu. Sposób podłączenia zależy od producenta, dlatego nie należy kopiować schematu z innego modelu. Szczególnie często popełnianym błędem jest podanie napięcia 230 V na zaciski przeznaczone dla prostego termostatu beznapięciowego.
Przewód sterownika pokojowego albo regulatora pogodowego podłącza się wyłącznie do zacisków opisanych w instrukcji. Połączenie powinno umożliwiać wygodne odłączenie kotła podczas serwisu, a sam regulator najlepiej umieścić w pomieszczeniu reprezentatywnym, z dala od grzejnika, przeciągu i bezpośredniego słońca.
Grzejniki i podłogówka nie zawsze potrzebują tego samego układu
Sam kocioł dwufunkcyjny może współpracować zarówno z grzejnikami, jak i ogrzewaniem płaszczyznowym. Różnica dotyczy przede wszystkim temperatury zasilania i sposobu regulacji. Grzejniki zwykle pracują na wyższych parametrach, natomiast podłogówka potrzebuje niższej, stabilnej temperatury.
| Rodzaj instalacji | Najczęstszy układ | Co jest ważne |
|---|---|---|
| Same grzejniki | Kocioł, obieg CO, grzejniki i powrót z filtrem. | Dobrze działa regulacja pogodowa i równoważenie hydrauliczne grzejników. |
| Sama podłogówka | Kocioł połączony z rozdzielaczem, zależnie od projektu bezpośrednio lub przez grupę mieszającą. | Temperatura zasilania musi wynikać z projektu podłogówki, a nie z przypadkowego ustawienia. |
| Grzejniki i podłogówka | Dwa obiegi, często z rozdzielaczem, pompą i zaworem mieszającym. | Przy większej instalacji może być potrzebne sprzęgło hydrauliczne. |
Przy małym mieszkaniu z kilkoma pętlami podłogówki układ może być prosty. Przy większym domu połączenie grzejników i podłogówki bez właściwego mieszania prowadzi do przegrzewania podłogi, hałasu w instalacji albo niestabilnej pracy kotła.
Dobierając moc urządzenia, nie patrzyłbym wyłącznie na zapotrzebowanie budynku na ogrzewanie. Kocioł dwufunkcyjny potrzebuje zwykle większej mocy podczas przygotowania CWU, często około 20-30 kW, choć zapotrzebowanie domu na ogrzewanie może wynosić zaledwie kilka kilowatów. Dlatego ważna jest niska moc minimalna i sprawna modulacja palnika.Uruchomienie pokazuje czy schemat działa w praktyce
Po wykonaniu przyłączy instalator powinien sprawdzić nie tylko to, czy rury pasują do króćców. Potrzebna jest kontrola całego układu, ponieważ kocioł może wystartować nawet przy błędnym podłączeniu, ale pracować głośno, zużywać więcej gazu albo szybko ulec awarii.
- Sprawdzenie zgodności przyłączy z dokumentacją urządzenia.
- Próba szczelności instalacji wodnej i gazowej.
- Napełnienie obiegu CO oraz odpowietrzenie instalacji.
- Kontrola ciśnienia w zimnym układzie, zwykle około 1,0-1,5 bar, jeśli instrukcja nie podaje innej wartości.
- Sprawdzenie odpływu kondensatu i zalania syfonu.
- Kontrola drożności przewodu powietrzno-spalinowego.
- Uruchomienie palnika i pomiar parametrów spalania.
- Test przygotowania CWU, ogrzewania CO, zabezpieczeń i sterownika.
Za pierwsze uruchomienie odpowiada zwykle autoryzowany serwis producenta. Ma to znaczenie dla gwarancji, ale przede wszystkim pozwala potwierdzić, że urządzenie pracuje z właściwym składem spalin i ciśnieniem gazu.
Przeczytaj również: Dlaczego piec gazowy się wyłącza? Przyczyny i rozwiązania
Ile kosztuje wykonanie takiego układu
W 2026 roku prosta wymiana kotła w miejscu istniejących przyłączy kosztuje zazwyczaj 1500-3000 zł za robociznę. Jeśli trzeba przerobić instalację, wykonać wkład powietrzno-spalinowy, zmienić odpływ kondensatu lub zamontować dodatkowe obiegi, sama praca może kosztować około 3000-5500 zł.
Popularny kocioł dwufunkcyjny kosztuje orientacyjnie 4000-9000 zł, a kompletna inwestycja z montażem w prostym wariancie często mieści się w granicach 6000-13 000 zł. Przed zaakceptowaniem oferty trzeba sprawdzić, czy zawiera filtry, zawory, przewód spalinowy, uruchomienie, protokół szczelności i ewentualny odbiór kominiarski.
Błędy które najczęściej psują pracę kotła
- Zamienione zasilanie i powrót CO powodują nieprawidłowy przepływ oraz problemy z regulacją.
- Brak filtra na powrocie zwiększa ryzyko zabrudzenia wymiennika i pompy.
- Źle poprowadzony kondensat może powodować przelewanie syfonu, zapachy z kanalizacji albo błąd kotła.
- Podłączenie termostatu do zacisków 230 V może uszkodzić płytę główną.
- Za mała średnica lub zbyt długa rura spalinowa zaburza pracę wentylatora i odprowadzanie spalin.
- Brak zaworów odcinających utrudnia serwis i wymusza opróżnianie całej instalacji.
- Dobór kotła wyłącznie według mocy maksymalnej może skutkować taktowaniem, czyli częstym włączaniem i wyłączaniem palnika.
Najbardziej zdradliwe są błędy, które nie powodują awarii od razu. Kocioł może działać przez kilka tygodni, ale mieć zbyt wysoką temperaturę powrotu, zapowietrzoną pompę albo nieprawidłowy odpływ kondensatu. Dlatego odbiór instalacji powinien obejmować pomiary i próbę pracy w kilku trybach, a nie tylko krótkie włączenie urządzenia.
Dobry schemat przyspiesza montaż i ułatwia późniejszy serwis

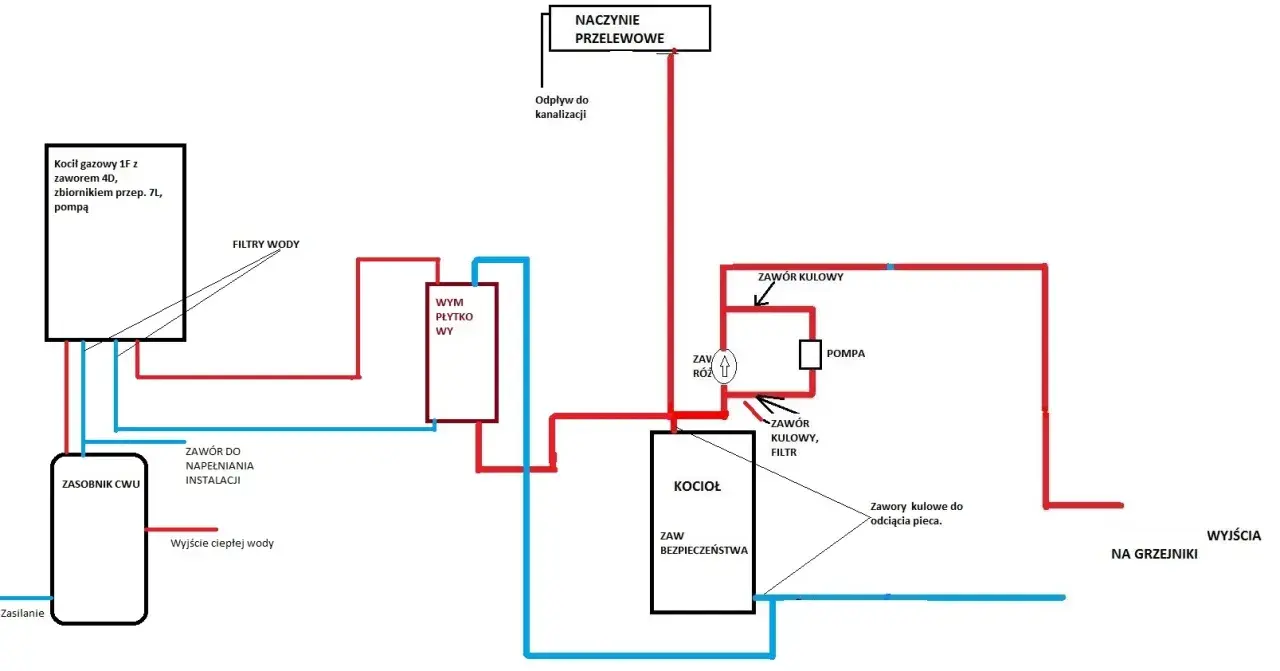

Najpraktyczniejszy schemat powinien mieć oznaczone wszystkie króćce kotła, kierunki przepływu, zawory, filtry, odpływ kondensatu, przewód spalinowy i zaciski sterownika. Sam rysunek poglądowy nie zastąpi instrukcji konkretnego modelu, ale pozwala szybko wychwycić podstawowe pomyłki.
Jeśli instalacja ma obsługiwać tylko kilka grzejników i jeden punkt poboru wody, układ może być naprawdę prosty. Przy podłogówce, kilku łazienkach, niskim ciśnieniu wody albo starej instalacji potrzebny jest już indywidualny dobór armatury i przepływów.
Moja najważniejsza rada jest prosta. Przed zakupem kotła przygotuj zdjęcia istniejących przyłączy, wymiary pomieszczenia, informacje o kominie i dane instalacji grzewczej. Taki zestaw pozwala instalatorowi ocenić, czy wystarczy standardowe podłączenie, czy trzeba zaplanować dodatkowe zabezpieczenia i przeróbki.
