Najważniejsze zasady instalacji gazowej z rur miedzianych
- Rury miedziane są dopuszczalne w instalacjach gazowych w budynkach, jeśli spełniają wymagania techniczne i są łączone lutem twardym.
- Nie wolno prowadzić miedzi po zewnętrznej stronie ścian budynku, z wyjątkiem określonych instalacji gazu płynnego.
- Przewodów miedzianych nie można zamurowywać w bruzdach. Powinny pozostać dostępne do kontroli.
- Zawór odcinający przy kotle powinien znajdować się w tym samym pomieszczeniu, nie dalej niż 1 m od króćca przyłączeniowego.
- Nową instalację trzeba sprawdzić próbą szczelności, a jej uruchomienie powierzyć osobie z odpowiednimi kwalifikacjami.
Miedź jest dopuszczalna, ale nie wszędzie
Polskie przepisy nie wykluczają stosowania rur miedzianych do gazu. W budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej można wykonywać z nich wewnętrzne przewody instalacji gazowej, pod warunkiem zachowania wymagań dotyczących szczelności, trwałości i sposobu łączenia.
Najważniejsze ograniczenie dotyczy miejsca prowadzenia przewodu. Rury miedziane nie mogą być prowadzone po zewnętrznej stronie ścian budynku. Oznacza to, że przewód od gazomierza do kotłowni może przebiegać wewnątrz budynku, ale nie powinien być poprowadzony po elewacji jako widoczny odcinek instalacji.
Inaczej wygląda sytuacja przy gazie płynnym z butli lub zbiornika. Przepisy dopuszczają prowadzenie przewodu LPG powyżej terenu, między zbiornikiem a budynkiem, a także po zewnętrznej ścianie, jeśli jego długość nie przekracza 10 m i nie występuje ryzyko kondensacji składników gazu. Ten wyjątek nie oznacza jednak, że każdą miedzianą rurę można dowolnie zamontować na elewacji.
W praktyce zawsze sprawdzam także, czy wybrany materiał jest przeznaczony do instalacji gazowych. Zwykła rura miedziana używana do wody lub ogrzewania nie powinna być automatycznie traktowana jako produkt gazowy. Liczą się dokumentacja producenta, zgodność z właściwymi normami oraz kompatybilność rur, kształtek i armatury.
Jak prowadzić i łączyć miedziane przewody gazowe

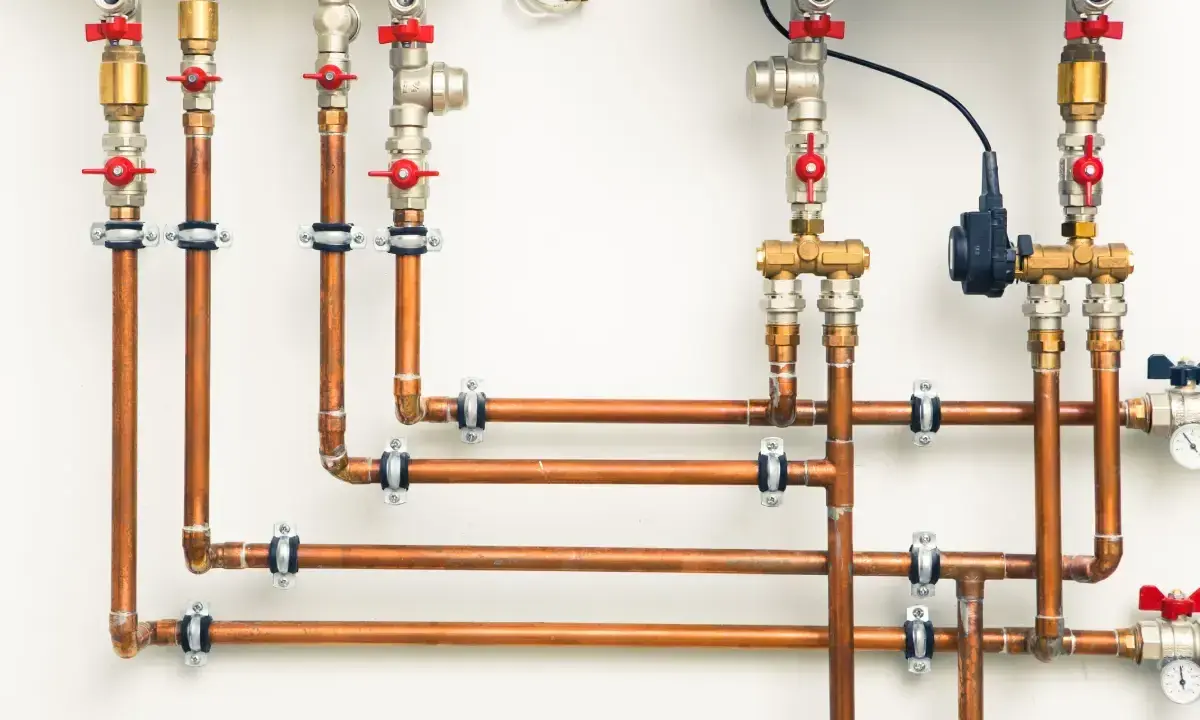

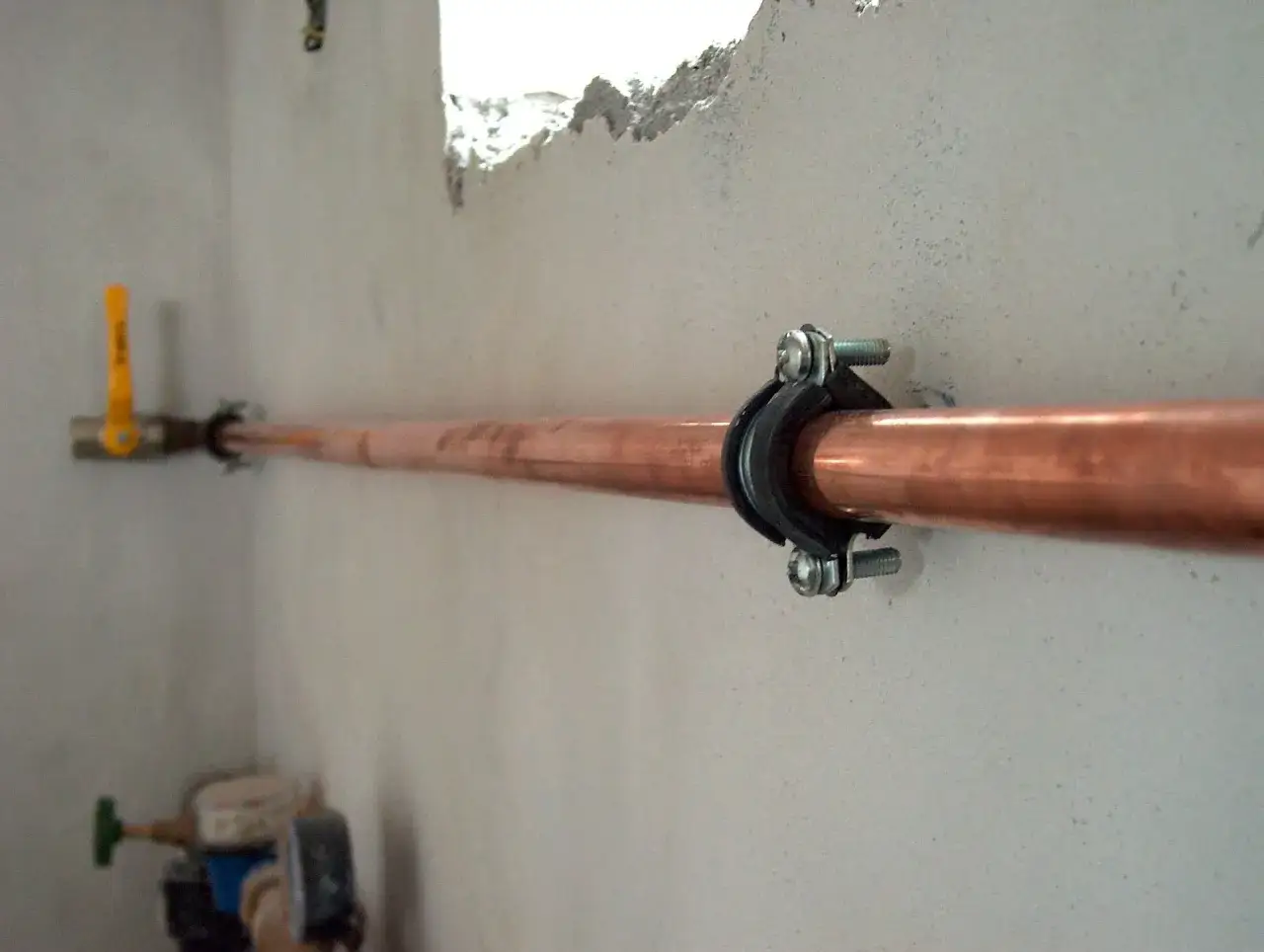

Instalację gazową trzeba prowadzić tak, aby można było ją obejrzeć, skontrolować i bezpiecznie naprawić. W piwnicach i suterenach przewody prowadzi się na powierzchni ścian lub pod stropem. Na kondygnacjach nadziemnych dopuszczalne są również bruzdy, ale zasada dotycząca miedzi jest jednoznaczna: nie wolno ich wypełniać tynkiem ani inną masą.
Rura może więc znajdować się w przygotowanej bruździe, lecz powinna być osłonięta w sposób umożliwiający kontrolę. Zabudowanie jej na stałe pod tynkiem utrudnia wykrycie korozji, uszkodzenia mechanicznego albo nieszczelności. To jeden z błędów, które pojawiają się najczęściej podczas remontów.
Lut twardy zamiast miękkiego
Rury miedziane w instalacji gazowej należy łączyć przez lutowanie lutem twardym, a nie popularnym lutem miękkim używanym przy instalacjach wodnych. Lut twardy pracuje w wyższej temperaturze i tworzy połączenie o odpowiedniej wytrzymałości mechanicznej.
Nie polecam również stosowania przypadkowych złączek zaciskowych. Inny sposób łączenia może być dopuszczony tylko wtedy, gdy cały system spełnia wymagania szczelności i trwałości określone dla przewodów gazowych. W praktyce oznacza to konieczność posiadania odpowiedniej aprobaty, dokumentacji technicznej albo wyraźnej deklaracji producenta.
Odległości od innych instalacji
Poziome przewody gazowe powinny znajdować się co najmniej 10 cm powyżej innych przewodów instalacyjnych. Przy skrzyżowaniu z inną instalacją należy zachować minimum 2 cm odstępu. Odległość powinna pozwalać również na wykonanie konserwacji bez demontażu sąsiednich instalacji.
Trzeba uwzględnić także wydłużenia cieplne i możliwe osiadanie budynku. Rura nie może być zamontowana na sztywno w sposób, który będzie przenosił naprężenia na lutowane połączenia. Dobrze zaprojektowane uchwyty, odpowiednie punkty stałe i naturalne zmiany kierunku przewodu często robią większą różnicę niż sam wybór materiału.
Co zmienia wybór kotła gazowego
Przy kotle gazowym sama rura doprowadzająca gaz to tylko część wymagań. Trzeba sprawdzić również kubaturę pomieszczenia, wentylację, dopływ powietrza i sposób odprowadzania spalin. Przepisy rozróżniają przede wszystkim urządzenia z otwartą i zamkniętą komorą spalania.
| Rodzaj urządzenia | Minimalna kubatura pomieszczenia | Najważniejsza cecha |
|---|---|---|
| Kocioł pobierający powietrze z pomieszczenia | 8 m³ | Wymaga prawidłowego dopływu powietrza do spalania |
| Kocioł z zamkniętą komorą spalania | 6,5 m³ | Powietrze może być doprowadzane niezależnym przewodem |
Standardowa wysokość pomieszczenia z urządzeniem gazowym powinna wynosić co najmniej 2,2 m. W istniejących budynkach jednorodzinnych dopuszczono wyjątek dla pomieszczeń technicznych o wysokości minimum 1,9 m, ale dotyczy on budynków wzniesionych przed wejściem w życie obecnych wymagań i nie zwalnia z pozostałych warunków.
Kocioł z zamkniętą komorą spalania może być montowany w pomieszczeniu mieszkalnym, jeśli zastosowano właściwy system powietrzno-spalinowy. Nie oznacza to jednak pełnej dowolności. Przewody muszą być dobrane do konkretnego modelu kotła, jego mocy i sposobu pracy.Kotłownia a moc urządzenia
Przy kotłach o łącznej mocy do 30 kW przepisy dopuszczają montaż w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi, jeśli spełniają one wymagania techniczne. Urządzenia o mocy powyżej 30 kW do 60 kW powinny znajdować się w pomieszczeniu technicznym albo w wydzielonej kotłowni budynku wolnostojącego.
Większe kotły wymagają bardziej rygorystycznego rozwiązania. Przy mocy powyżej 60 kW potrzebne jest pomieszczenie techniczne przeznaczone do tego celu, a powyżej 2000 kW osobny budynek kotłowni. W domu jednorodzinnym najczęściej mamy do czynienia z kotłem do 30 kW, ale przy kilku urządzeniach trzeba brać pod uwagę ich łączną moc cieplną.
Zawór i przewód spalinowy
Zawór odcinający dopływ gazu do kotła powinien być łatwo dostępny i znajdować się w pomieszczeniu, w którym zamontowano urządzenie. Odległość od króćca przyłączeniowego nie może przekraczać 1 m. Dzięki temu w razie awarii można szybko odciąć gaz bez szukania zaworu w sąsiednim pomieszczeniu.
Kocioł grzewczy powinien być podłączony do indywidualnego kanału spalinowego albo do odpowiedniego systemu powietrzno-spalinowego. Średnicy przewodu nie dobiera się „na oko”. Decydują o niej między innymi moc kotła, długość przewodu, liczba kolan oraz wymagania producenta urządzenia.
Próba szczelności i uruchomienie instalacji
Po wykonaniu instalacji trzeba przeprowadzić próbę szczelności przed jej zakryciem lub oddaniem do użytkowania. Badanie obejmuje nie tylko same rury, ale również lutowane połączenia, zawory, kształtki i przyłącza urządzeń. Wynik powinien zostać zapisany w protokole.
Nie ma jednej wartości ciśnienia, którą można bezrefleksyjnie zastosować do każdej instalacji. Parametry próby wynikają z rodzaju instalacji, ciśnienia roboczego, projektu i przyjętej procedury odbiorowej. Próba wykonana zwykłą pompką bez manometru z aktualnym świadectwem nie daje wiarygodnego potwierdzenia bezpieczeństwa.
Przy uruchamianiu instalacji gazu ziemnego przepisy wymagają wykonania próby kontrolnej z użyciem powietrza lub gazu obojętnego przy ciśnieniu nie niższym niż 150% maksymalnego ciśnienia roboczego. Po ustabilizowaniu ciśnienia badanie trwa 5 minut i jest pozytywne tylko wtedy, gdy nie wystąpi spadek ciśnienia.
Nie wolno sprawdzać szczelności płomieniem. Do kontroli stosuje się przyrządy pomiarowe albo specjalny środek spieniający. Jeśli instalacja ma zostać napełniona gazem bezpośrednio po głównej próbie, oddzielna próba kontrolna może nie być wymagana, ale szczelność po napełnieniu trzeba sprawdzić przy ciśnieniu roboczym.
Przeczytaj również: Czy można samemu odłączyć kuchenkę gazową w bloku?
Co powinien zawierać odbiór
Przy nowej instalacji warto zachować kompletny zestaw dokumentów. Najczęściej obejmuje on protokół próby szczelności, dokumentację powykonawczą, deklaracje zastosowanych materiałów oraz potwierdzenie uruchomienia kotła przez autoryzowany serwis.
- Protokół próby szczelności z datą, parametrami badania i wynikiem.
- Informację o zastosowanych rurach, kształtkach i sposobie lutowania.
- Dokumentację przebiegu przewodów, szczególnie gdy część instalacji znajduje się w osłonie.
- Protokół kontroli przewodów kominowych i wentylacyjnych.
- Instrukcję obsługi oraz potwierdzenie pierwszego uruchomienia kotła.
Prace przy czynnym gazie, odpowietrzaniu i napełnianiu instalacji są pracami szczególnie niebezpiecznymi. Powinny być wykonywane przez osoby z odpowiednimi kwalifikacjami, a nie przez przypadkowego wykonawcę, nawet jeśli ma doświadczenie przy instalacjach wodnych.
Miedź czy stal w instalacji gazowej
Rury miedziane są lekkie, łatwe do kształtowania i estetyczne. Ich montaż może być wygodny w domu jednorodzinnym, szczególnie gdy przewód trzeba poprowadzić w wielu załamaniach. Z drugiej strony wymagają poprawnego lutowania twardego i szczególnej uwagi przy mocowaniu.
| Cecha | Rury miedziane | Rury stalowe |
|---|---|---|
| Montaż | Szybkie kształtowanie, ale wymagane lutowanie twarde | Większa pracochłonność, często spawanie |
| Odporność mechaniczna | Mniejsza, dlatego wymagają ochrony przed uderzeniem | Zwykle większa |
| Prowadzenie w bruździe | Nie wolno ich zamurowywać | Możliwe po próbie szczelności i zabezpieczeniu |
| Zastosowanie na elewacji | Niedopuszczalne dla typowej instalacji budynkowej | Zależne od rodzaju gazu i warunków technicznych |
Nie uważam, żeby miedź była z definicji lepsza od stali. W małym domu często upraszcza montaż, ale w garażu, warsztacie albo miejscu narażonym na uderzenia stal może dać większy margines bezpieczeństwa. Ostateczna decyzja powinna wynikać z przebiegu trasy, rodzaju gazu, warunków budynku i dokumentacji projektowej.
Błędy, które najczęściej dyskwalifikują instalację
Najpoważniejszym błędem jest zakrycie miedzianego przewodu tynkiem. Taka instalacja może wyglądać schludnie, lecz późniejsza kontrola staje się utrudniona, a przepisy wprost zabraniają wypełniania bruzd z rurami miedzianymi.
Drugim problemem jest użycie lutu miękkiego lub elementów przeznaczonych wyłącznie do wody. Na pierwszy rzut oka połączenie może wyglądać poprawnie, ale nie musi mieć wymaganej trwałości przy pracy z gazem. Podobnie ryzykowne jest łączenie produktów różnych systemów bez sprawdzenia ich przeznaczenia.
- prowadzenie miedzi po elewacji bez podstawy w przepisach dotyczących LPG,
- zabudowanie przewodu w ścianie bez możliwości kontroli,
- brak zaworu przy urządzeniu lub umieszczenie go w trudno dostępnym miejscu,
- prowadzenie rury zbyt blisko przewodów elektrycznych i innych instalacji,
- brak kompensacji wydłużeń i uchwytów dopasowanych do przewodu,
- uruchomienie kotła bez protokołu próby szczelności,
- zmiana trasy przewodu bez aktualizacji dokumentacji.
Jak bezpiecznie zaplanować miedzianą instalację do kotła
Przed zakupem materiałów trzeba ustalić rodzaj gazu, lokalizację gazomierza, moc kotła i dokładny przebieg przewodu. Dopiero wtedy można dobrać średnice, uchwyty, zawory oraz sposób przejścia przez ściany. Najdroższym błędem jest wykonanie instalacji przed sprawdzeniem warunków kotłowni, a potem przerabianie jej po odbiorze.
Jeżeli przewód ma zasilać nowoczesny kocioł kondensacyjny, warto od razu zaplanować także przewód powietrzno-spalinowy, odpływ kondensatu, wentylację pomieszczenia i dostęp serwisowy. Rury miedziane mogą być dobrym rozwiązaniem, ale tylko jako element całego, poprawnie zaprojektowanego układu.
Najbezpieczniejszy schemat wygląda prosto: projekt lub uzgodniona trasa, materiały przeznaczone do gazu, lutowanie twarde, widoczne prowadzenie przewodów, próba szczelności, kontrola kominiarska i uruchomienie przez uprawnionego fachowca. Taki porządek ogranicza ryzyko poprawek i daje pewność, że instalacja będzie zgodna z wymaganiami także podczas późniejszego przeglądu.
