Najwięcej problemów z wodą w nowym domu zaczyna się nie przy samym montażu, lecz na etapie rysunku. Dobrze przygotowany schemat pokazuje, skąd płynie zimna woda, gdzie powstaje ciepła, jak rozdzielić punkty poboru i w których miejscach zaplanować zawory. Poniżej omawiam praktyczny układ instalacji wodnej, dobór rur, warianty prowadzenia, próby szczelności oraz błędy, które później trudno naprawić.
Najważniejsze decyzje zapadają jeszcze przed ułożeniem pierwszej rury
- Główny zawór, filtr i wodomierz powinny być łatwo dostępne po zakończeniu prac.
- Układ rozdzielaczowy zwykle ułatwia serwis i ogranicza liczbę połączeń w posadzce.
- Do pojedynczego punktu często stosuje się rurę 16 mm, a przewody główne mają zwykle 20-25 mm.
- Przewody ciepłej wody trzeba zaizolować, aby ograniczyć straty ciepła i hałas.
- Przed zakryciem rur konieczna jest próba ciśnieniowa oraz dokumentacja przebiegu instalacji.

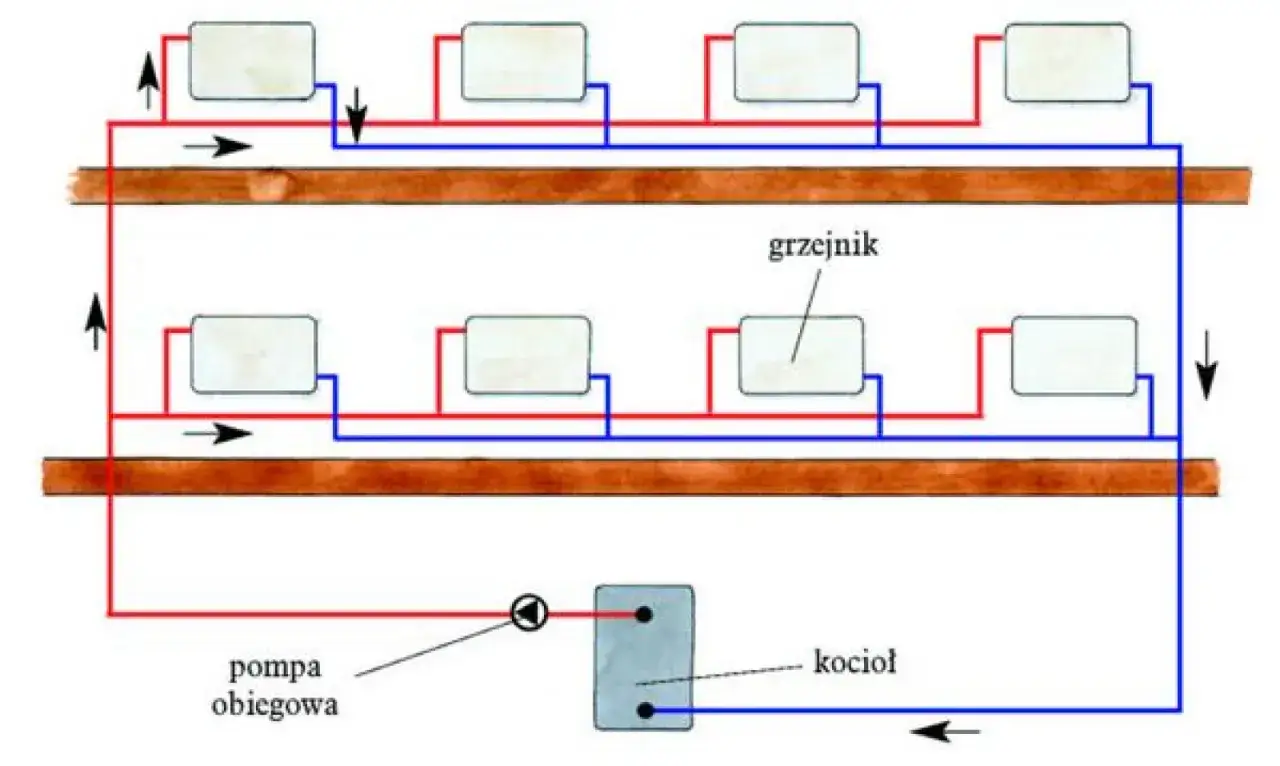

Jak czytać schemat instalacji sanitarnej w domu jednorodzinnym
W tym przypadku określenie „instalacja sanitarna” dotyczy przede wszystkim instalacji wodnej. Kanalizacja, ogrzewanie, wentylacja i gaz mają własne zasady projektowania, choć na rzucie domu trzeba je ze sobą skoordynować, aby przewody nie kolidowały.
Najprostszy schemat zaczyna się od przyłącza wodociągowego albo zestawu hydroforowego. Woda trafia do wodomierza, a dalej do zaworu głównego, filtra mechanicznego i ewentualnie reduktora ciśnienia. Z tego miejsca przewód rozdziela się na zimną wodę użytkową oraz zasilanie podgrzewacza, który przygotowuje ciepłą wodę dla kuchni, łazienek i pomieszczenia gospodarczego.
Na rysunku powinny znaleźć się nie tylko same linie. Zaznaczam również średnice rur, materiał przewodów, zawory odcinające, kierunek przepływu, wysokości podejść oraz urządzenia, do których instalacja będzie podłączona. Dzięki temu wykonawca nie musi zgadywać, a inwestor wie, co zostało faktycznie zaplanowane.
Podstawowy przebieg instalacji
W typowym domu jednorodzinnym przepływ można przedstawić tak:
- przyłącze lub ujęcie własne,
- wodomierz albo zestaw filtrów i pompa,
- zawór główny oraz zabezpieczenie przed przepływem zwrotnym, jeśli jest wymagane,
- filtr, a w razie potrzeby reduktor ciśnienia,
- rozdział zimnej wody na poszczególne strefy,
- podgrzewacz lub zasobnik ciepłej wody,
- rozdział ciepłej wody do punktów poboru.
Nie każdy budynek potrzebuje wszystkich elementów. Przykładowo własna studnia wymaga zwykle dodatkowo pompy, zbiornika przeponowego i uzdatniania wody, natomiast w domu z miejskim wodociągiem ten zestaw może wyglądać znacznie prościej.
Układ trójnikowy czy rozdzielaczowy
Najczęściej inwestor staje przed wyborem między prowadzeniem rur od punktu do punktu za pomocą trójników a układem, w którym każdy punkt otrzymuje osobny przewód z rozdzielacza. Oba rozwiązania działają, ale różnią się liczbą połączeń, łatwością naprawy i sposobem regulacji przepływu.
| Cecha | Układ trójnikowy | Układ rozdzielaczowy |
|---|---|---|
| Prowadzenie rur | Jedna główna trasa z odgałęzieniami | Osobny przewód od rozdzielacza do punktu |
| Liczba połączeń w posadzce | Zwykle większa | Możliwa do ograniczenia |
| Serwis | Trudniejszy, gdy trójnik jest pod zabudową | Łatwe odcięcie pojedynczej gałęzi |
| Zużycie rur | Często mniejsze | Zwykle większe |
| Najlepsze zastosowanie | Mały, prosty budynek lub remont | Nowy dom z kilkoma łazienkami |
W nowych domach najczęściej wybieram rozdzielacze umieszczone w dostępnej szafce. Każdą gałąź można wtedy zamknąć osobnym zaworem, a ewentualna awaria baterii nie wymaga odcinania wody w całym budynku. Wadą jest większa długość rur oraz konieczność zaplanowania miejsca na szafkę.
Układ trójnikowy ma sens, gdy punkty poboru są blisko siebie i trasy są krótkie. Nie oszczędzałbym jednak na trójnikach za wanną, pod posadzką lub w ścianie bez dostępu. Połączenie, którego nie można skontrolować, staje się słabym punktem całej instalacji.

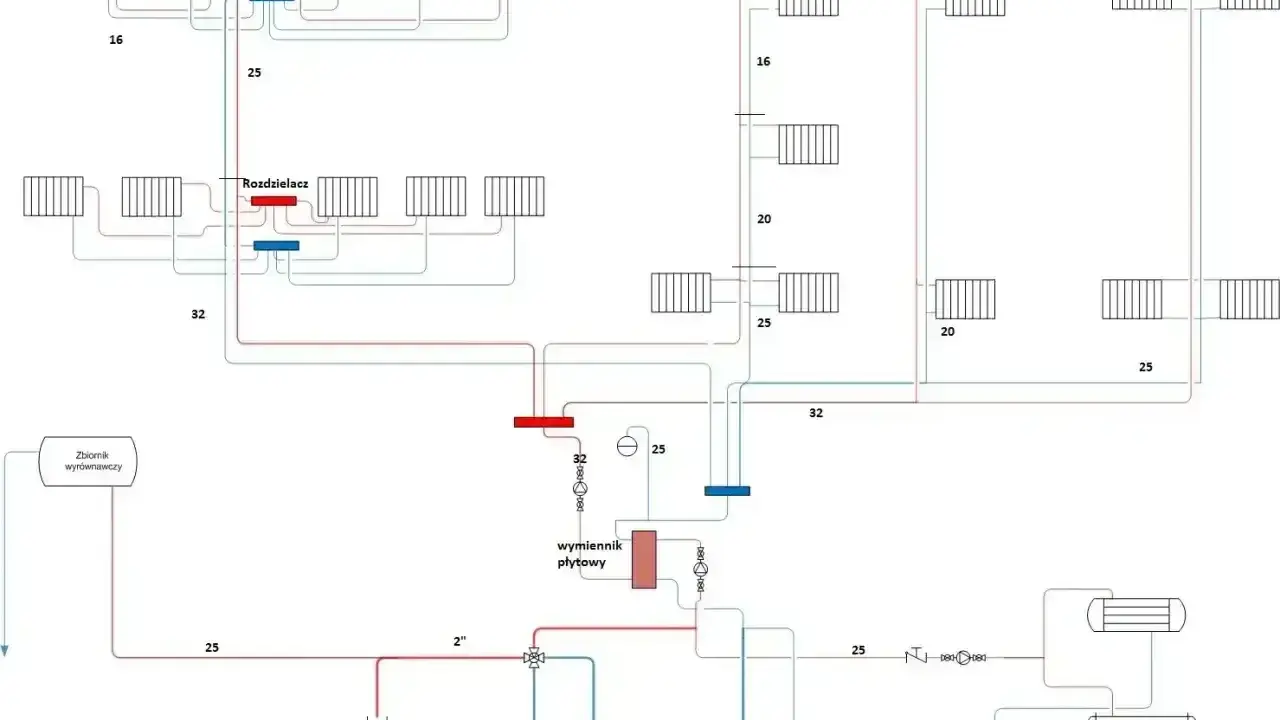

Przykładowy schemat dla domu z dwiema łazienkami
Załóżmy dom o powierzchni około 120-150 m², z kuchnią, pralnią i dwiema łazienkami. W takim układzie główny przewód zimnej wody doprowadzam do pomieszczenia technicznego, gdzie znajdują się zawór główny, filtr i rozdzielacz. Z rozdzielacza wychodzą osobne przewody do kuchni, pralni, dolnej łazienki, górnej łazienki oraz kotłowni lub zasobnika.
Podgrzewacz ciepłej wody otrzymuje własne zasilanie zimną wodą. Z jego wyjścia ciepła woda trafia do drugiego rozdzielacza, który obsługuje umywalki, prysznice, wannę i zlewozmywak. Przy większych odległościach można dodać przewód cyrkulacyjny, dzięki któremu ciepła woda szybciej pojawia się w odległym punkcie.
Układ funkcjonalny
Przykładowa organizacja instalacji wygląda następująco:
- Pomieszczenie techniczne - wodomierz, zawór główny, filtr, rozdzielacze i podgrzewacz.
- Kuchnia - zimna woda do zlewozmywaka, zmywarki i ewentualnego filtra podblatowego; ciepła woda do baterii.
- Pralnia - zimna woda do pralki, opcjonalnie osobne podejście do zlewu gospodarczego.
- Łazienka - osobne podejścia do umywalki, WC, prysznica, wanny i bidetu.
- Ogród - niezależny punkt poboru z zaworem odcinającym, najlepiej z możliwością spuszczenia wody przed zimą.
Do spłuczki WC i pralki nie trzeba prowadzić ciepłej wody. Takie pozornie drobne decyzje zmniejszają koszt wykonania i ograniczają straty energii. W domu z ogrodem przewód zewnętrzny powinien mieć zabezpieczenie przed zamarzaniem, a zawór warto umieścić w miejscu, do którego można dostać się bez rozbierania elewacji.
Cyrkulacja nie jest automatycznie dobrym pomysłem dla każdego budynku. Przy krótkiej trasie do łazienki może zwiększać straty ciepła bardziej, niż poprawia komfort. Ja rozważam ją głównie wtedy, gdy odległość od zasobnika do najdalszego punktu jest duża albo dom ma kilka kondygnacji.
Średnice rur, trasy i miejsca montażu
Dobór średnicy zależy od długości przewodu, liczby punktów, ciśnienia w sieci i jednoczesnego poboru. W praktyce w instalacjach z rur wielowarstwowych lub PEX często spotyka się 16 mm przy pojedynczym punkcie, 20 mm przy grupie odbiorników oraz 25 mm na głównych odcinkach. Nie są to jednak wartości uniwersalne dla każdego projektu.
| Fragment instalacji | Często spotykany zakres | Od czego zależy wybór |
|---|---|---|
| Przewód do umywalki, WC lub pralki | około 16 mm | Długość trasy i wymagany przepływ |
| Przewód do prysznica, wanny lub zlewu | około 16-20 mm | Ciśnienie oraz liczba pracujących punktów |
| Gałąź zasilająca kilka pomieszczeń | około 20-25 mm | Liczba odbiorników i długość odcinka |
| Główny przewód w budynku | często 25 mm lub więcej | Projekt całej instalacji i parametry przyłącza |
Zbyt mała rura powoduje spadki ciśnienia, szczególnie gdy ktoś bierze prysznic, a w tym samym czasie pracuje pralka i napełnia się spłuczka. Zbyt duża średnica nie zawsze poprawia komfort, za to zwiększa koszt i ilość wody zalegającej w przewodzie.
Przeczytaj również: Instalacja wodna w domu - materiały, koszty i błędy
Jak prowadzić przewody
Rury prowadzi się możliwie najkrótszą trasą, z ograniczeniem liczby ostrych załamań. Przewody zimnej i ciepłej wody powinny mieć ciągłą izolację, a rury prowadzone w posadzce należy układać w sposób pozwalający na ich wydłużanie pod wpływem temperatury.
Przejścia przez ściany i stropy wykonuje się w tulejach ochronnych. Nie warto prowadzić połączeń w miejscach, których nie będzie można później otworzyć. Przed wylaniem posadzki robię zdjęcia każdej trasy i zapisuję odległości od ścian, bo po kilku latach takie informacje są często cenniejsze niż sam rysunek.
Punkty poboru trzeba ustalić po sprawdzeniu konkretnej ceramiki i armatury. Wysokość podejścia do umywalki, baterii podtynkowej czy pralki może się różnić, dlatego schemat powinien uwzględniać rzeczywiste modele urządzeń, a nie tylko ogólny układ pomieszczenia.
Co trzeba sprawdzić przed zakryciem instalacji
Rury wodne powinny zostać przetestowane przed tynkowaniem, zabudową i wykonaniem posadzki. Próbę ciśnieniową przeprowadza się zgodnie z dokumentacją systemu, projektem oraz instrukcją producenta. Wynik powinien być zapisany w protokole, a instalacja podczas kontroli musi być widoczna.
Przed zamknięciem bruzd sprawdzam przede wszystkim, czy każdy punkt ma osobny zawór lub dostęp do zaworu na rozdzielaczu, czy przewody są oznaczone i czy nie zostały uszkodzone przez mocowania. Test po zakryciu rur jest spóźniony, bo znalezienie nieszczelności oznacza wtedy kucie gotowych powierzchni.
- sprawdź zgodność średnic z projektem,
- skontroluj kierunek prowadzenia zimnej i ciepłej wody,
- upewnij się, że izolacja nie ma przerw,
- zostaw dostęp do filtrów, zaworów i grupy bezpieczeństwa,
- wykonaj próbę szczelności przed zabudową,
- sfotografuj instalację z widocznymi punktami odniesienia.
W instalacji ciepłej wody trzeba też uwzględnić zabezpieczenia podgrzewacza. Zawór bezpieczeństwa, naczynie przeponowe i sposób odprowadzenia wody z tego układu zależą od rodzaju urządzenia, dlatego nie powinny być dobierane wyłącznie na podstawie przypadkowego rysunku znalezionego w internecie.
Błędy, które najczęściej psują dobry schemat
Pierwszy błąd to rysowanie tras dopiero po rozpoczęciu prac. Bez wcześniejszego planu przewody biegną najkrótszą drogą tylko pozornie, a później kolidują z kanalizacją, ogrzewaniem podłogowym, belkami albo przewodami elektrycznymi.
Drugi problem stanowi brak zaworów odcinających. Zawór główny przy wodomierzu nie wystarczy, jeśli przy awarii baterii trzeba odciąć wodę w całym domu. Dobrze podzielona instalacja pozwala zamknąć jedno pomieszczenie lub pojedynczy odbiornik, bez przerywania korzystania z reszty budynku.
Często widzę też przewymiarowane podejścia i zbyt długie odcinki ciepłej wody. Większa rura nie naprawi źle zaprojektowanej trasy, a duża objętość wody w przewodzie może wydłużyć oczekiwanie na ciepło i zwiększyć jej zużycie.
Nie należy również mieszać przypadkowych systemów rur i złączek. Elementy powinny być przeznaczone do wody użytkowej, kompatybilne ze sobą i montowane narzędziami wskazanymi przez producenta. Oszczędność na jednym połączeniu może okazać się pozorna, gdy nieszczelność pojawi się pod posadzką.
Ile kosztuje wykonanie instalacji wodnej
Cena zależy od liczby punktów, powierzchni domu, rodzaju rur, liczby łazienek i tego, czy w zakres wchodzi montaż podgrzewacza, filtrów oraz armatury. Dla domu o powierzchni około 120-150 m² sama instalacja wodna bez urządzeń końcowych może orientacyjnie zamknąć się w przedziale 12 000-25 000 zł, ale przy skomplikowanych trasach, kilku rozdzielaczach lub instalacji ze studni koszt będzie wyższy.
W prostym budynku z jedną łazienką i krótkimi trasami wycena może być niższa. Z kolei dwie lub trzy łazienki, cyrkulacja, ogród, zmiękczacz i rozbudowane uzdatnianie wody zwiększają zarówno liczbę materiałów, jak i czas pracy.
Nie porównywałbym ofert wyłącznie przez cenę za punkt. Poproś o informację, czy wycena obejmuje próbę ciśnieniową, izolację, zawory, rozdzielacze, dokumentację zdjęciową i poprawki po teście. Dopiero taki zakres pozwala uczciwie ocenić, czy dwie oferty rzeczywiście dotyczą tej samej instalacji.
Rysunek, który ułatwi późniejszy remont
Dobry schemat nie kończy swojej roli w dniu odbioru domu. Warto przechowywać jego aktualną wersję razem ze zdjęciami tras, oznaczeniami zaworów, nazwą systemu rur i datą wykonania próby szczelności.
Przed zatwierdzeniem projektu sprawdzam jeszcze trzy rzeczy: czy da się odciąć każdy ważny odbiornik, czy najdłuższe przewody mają uzasadniony przebieg oraz czy wszystkie elementy wymagające obsługi pozostaną dostępne. Taka kontrola zajmuje niewiele czasu, a może oszczędzić kosztownego kucia i nerwów przy pierwszej awarii.
Najlepszy schemat instalacji wodnej nie jest najbardziej skomplikowany. Jest czytelny, dopasowany do konkretnego domu i uwzględnia przyszłe użytkowanie, dlatego właśnie on daje większą pewność niż przypadkowe kopiowanie gotowego rysunku.
