Reduktor ciśnienia wody - jak działa i gdzie go zamontować?

Gdy z kranu płynie woda zbyt gwałtownie, rury hałasują, a zawór bezpieczeństwa przy podgrzewaczu co jakiś czas odprowadza wodę, problemem może być za wysokie ciśnienie w instalacji. To praktyczne wyjaśnienie, jak działa reduktor ciśnienia wody, co dzieje się w jego wnętrzu, gdzie najlepiej go zamontować i jak rozpoznać nieprawidłową pracę.

Co dzieje się w środku reduktora

Reduktor ciśnienia jest zaworem montowanym na przewodzie wodnym. Jego zadanie polega na tym, aby z wyższego i zmiennego ciśnienia wejściowego uzyskać niższe, możliwie stabilne ciśnienie na wyjściu. Nie działa jak zwykły zawór odcinający, który ma tylko pozycję otwartą albo zamkniętą.

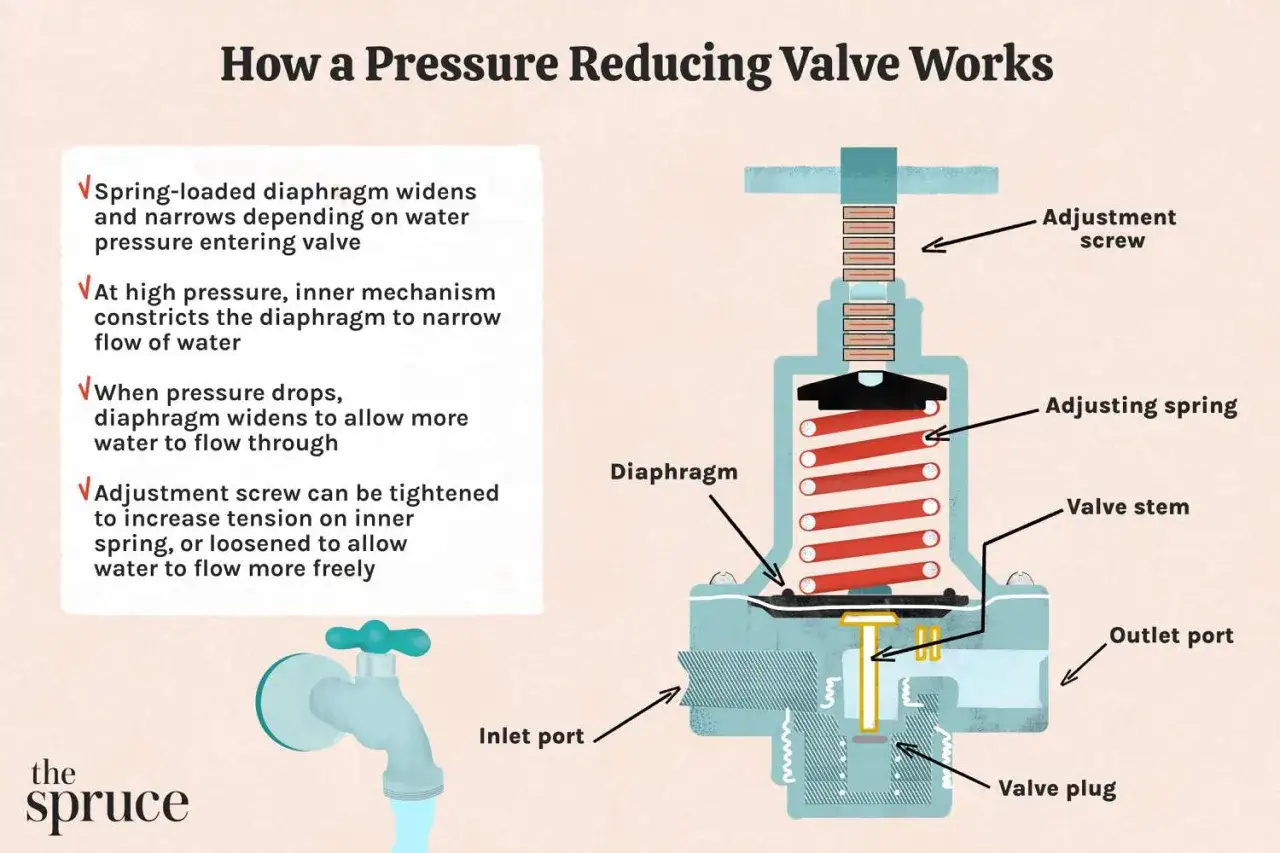

Najczęściej spotykany model bezpośredniego działania ma trzy podstawowe elementy. Są to sprężyna regulacyjna, elastyczna membrana i grzybek zaworu. Pokrętło lub śruba na górze korpusu zmienia napięcie sprężyny, a tym samym ustawia ciśnienie, które ma panować za reduktorem.

Praca przy poborze wody

Kiedy odkręcam kran, ciśnienie po stronie wyjściowej zaczyna spadać. Membrana przesuwa się wtedy tak, aby zawór bardziej się otworzył i dopuścił odpowiednią ilość wody. Dzięki temu strumień nie zanika od razu, mimo że reduktor nadal ogranicza napór z sieci.

Gdy pobór się zmniejsza, ciśnienie za zaworem rośnie. Membrana naciska na mechanizm zamykający, a grzybek przymyka przepływ. W ten sposób urządzenie nieustannie koryguje swoją pozycję. Można porównać je do mechanicznego regulatora, który reaguje na zmianę ciśnienia bez zasilania elektrycznego.

Ciśnienie statyczne i dynamiczne

W instalacji występują dwa istotne pomiary. Ciśnienie statyczne sprawdza się przy zamkniętych punktach poboru, a dynamiczne podczas przepływu wody. To drugie może być wyraźnie niższe, szczególnie przy małej średnicy rur, zabrudzonym filtrze lub dużym jednoczesnym poborze.

Dlatego sama wartość odczytana na manometrze przy zamkniętych kranach nie mówi wszystkiego. Jeżeli po otwarciu prysznica ciśnienie gwałtownie spada, przyczyną nie musi być źle ustawiony reduktor. Równie dobrze problemem może być niedrożny filtr, zbyt mały przekrój przewodu albo ograniczenie po stronie wodociągowej.

Po co montuje się reduktor w domu

Sieć wodociągowa nie zawsze dostarcza wodę z ciśnieniem idealnie dopasowanym do instalacji w budynku. Wartość może zmieniać się w ciągu doby, a w budynkach wielokondygnacyjnych bywa podnoszona przez zestawy hydroforowe. Reduktor ogranicza te wahania i chroni elementy, które nie powinny pracować przy zbyt dużym obciążeniu.

W domu jednorodzinnym często przyjmuje się nastawę w pobliżu 3 barów. Nie jest to jednak uniwersalna reguła. Jeśli budynek ma kilka kondygnacji, długie przewody lub urządzenia wymagające określonego przepływu, nastawa może wymagać indywidualnego dobrania.

Co może się stać przy zbyt wysokim ciśnieniu

• armatura zaczyna głośno pracować, a rury drgają przy zamykaniu baterii,
• wężyki przy bateriach, pralce lub zmywarce są bardziej obciążone,
• pojawiają się przecieki na połączeniach i zaworach,
• podgrzewacz wody częściej uruchamia zawór bezpieczeństwa,
• rośnie zużycie wody, bo strumień z każdego punktu poboru jest większy.

Reduktor poprawia również komfort korzystania z instalacji. Przy prawidłowej nastawie woda nie tryska nadmiernie z baterii, a różnica między poborem w kuchni i łazience jest mniejsza. Z mojego punktu widzenia największą korzyścią nie jest samo „zdławienie” przepływu, lecz ochrona całego układu przed długotrwałym przeciążeniem.

Reduktor a zawór bezpieczeństwa

Te dwa elementy pełnią różne funkcje. Reduktor reguluje ciśnienie robocze, natomiast zawór bezpieczeństwa otwiera się awaryjnie po przekroczeniu określonej wartości. Nie wolno usuwać zaworu bezpieczeństwa tylko dlatego, że w instalacji zamontowano reduktor.

Po stronie ciepłej wody może być potrzebne także naczynie przeponowe. Podgrzewana woda zwiększa swoją objętość, a zamknięty odcinek instalacji nie zawsze ma gdzie oddać ten przyrost. W takiej sytuacji samo obniżenie ciśnienia na wejściu nie rozwiąże problemu wzrostu ciśnienia za reduktorem.

Gdzie i jak zamontować urządzenie

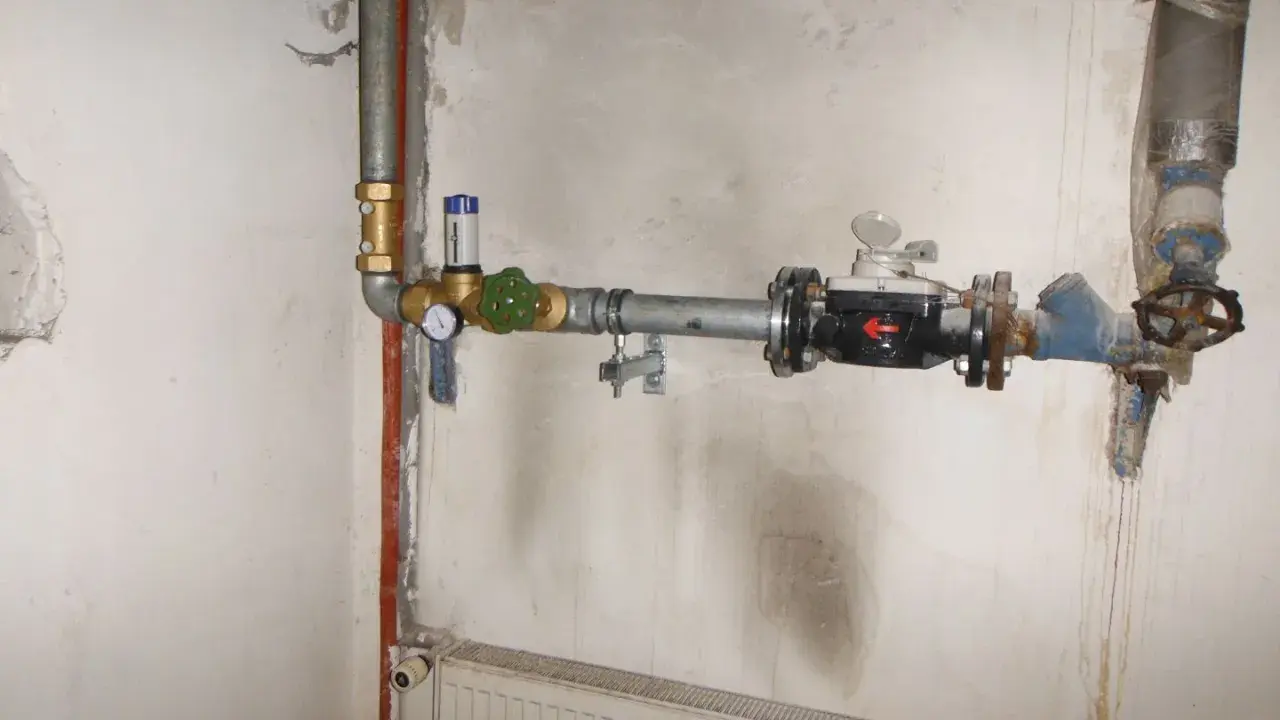

W typowej instalacji reduktor umieszcza się na głównym przewodzie zimnej wody, zwykle za wodomierzem i zaworem głównym. Dokładne miejsce zależy od układu rur, ale urządzenie powinno być dostępne do regulacji, czyszczenia i odczytu manometru. Montaż w zabudowanej, trudno dostępnej wnęce bardzo utrudnia późniejszy serwis.

Na korpusie znajduje się strzałka pokazująca kierunek przepływu. Odwrócenie reduktora jest jednym z częstszych błędów i może powodować niewłaściwą pracę albo ograniczenie przepływu. Przed urządzeniem dobrze zastosować filtr mechaniczny, ponieważ piasek, rdza i resztki po pracach instalacyjnych mogą uszkodzić gniazdo zaworu.

Praktyczny układ elementów

1. zawór odcinający od strony wodomierza,
2. filtr mechaniczny z możliwością czyszczenia,
3. reduktor ciśnienia z manometrem,
4. kolejny zawór odcinający lub zawory serwisowe,
5. instalacja rozprowadzająca wodę po budynku.

Nie każdy producent wymaga dokładnie takiej kolejności, dlatego przed montażem sprawdzam instrukcję konkretnego modelu. Znaczenie ma także pozycja pracy. Wiele reduktorów można montować poziomo, ale niektóre mają ograniczenia dotyczące ustawienia membrany lub manometru.

Jak ustawić ciśnienie

Regulację wykonuje się przy pomocy śruby albo pokrętła, a wynik kontroluje na manometrze po stronie wyjściowej. Zwykle obrót zgodny z ruchem wskazówek zegara zwiększa nastawę, a przeciwny ją zmniejsza, lecz mechanizm może różnić się między modelami.

Najbezpieczniej zacząć od niższej wartości, na przykład około 3 barów, a później sprawdzić działanie kilku punktów poboru jednocześnie. Jeżeli woda płynie słabo, nie należy od razu maksymalnie podnosić nastawy. Trzeba najpierw wykluczyć zabrudzenie filtra, niedrożność przewodu i zbyt mały reduktor.

Jakie są rodzaje reduktorów i czym się różnią

Do zwykłego domu najczęściej wystarcza reduktor membranowy bezpośredniego działania. Jest prosty, stosunkowo kompaktowy i łatwy do wyregulowania. W większych instalacjach lub obiektach o zmiennym przepływie stosuje się także konstrukcje sterowane pilotem, które lepiej radzą sobie z dużymi wydajnościami, ale wymagają staranniejszego doboru i obsługi.

Przy wyborze nie kieruję się wyłącznie średnicą przyłącza. Model DN20 nie będzie automatycznie dobry dla każdej instalacji z rurą 3/4 cala. Trzeba uwzględnić maksymalny przepływ, zakres regulacji, ciśnienie wejściowe i dopuszczalną temperaturę wody.

Reduktor na głównym przyłączu powinien obsłużyć kilka punktów poboru bez nadmiernego spadku ciśnienia. Zbyt mały model może ograniczać przepływ, a zbyt duży często kosztuje więcej i nie daje realnej poprawy w typowym domu.

Objawy nieprawidłowej pracy i typowe błędy

Sprawny reduktor powinien utrzymywać ustawione ciśnienie w rozsądnym zakresie, ale nie zapewni idealnie identycznego odczytu w każdej sytuacji. Niewielkie zmiany są normalne. Niepokój powinny wzbudzić gwałtowne skoki, stały wzrost ciśnienia bez poboru oraz wyraźny spadek przepływu.

Najczęstsze przyczyny problemów

• Zabrudzony filtr przed reduktorem ogranicza przepływ i powoduje różnicę ciśnienia między stroną wejściową a wyjściową.
• Zużyta membrana lub uszkodzone gniazdo sprawiają, że zawór nie domyka się prawidłowo.
• Brak manometru utrudnia odróżnienie awarii reduktora od problemu w sieci wodociągowej.
• Nieprawidłowy kierunek montażu powoduje błędną pracę urządzenia.
• Zbyt niska nastawa może być mylona z awarią, zwłaszcza gdy kilka kranów działa jednocześnie.

Jeśli ciśnienie po stronie wyjściowej rośnie mimo zamkniętych kranów, reduktor może przepuszczać wodę przez gniazdo. Zdarza się też, że przyczyną jest rozszerzalność cieplna wody w zamkniętym odcinku za zaworem. W takim przypadku sama wymiana reduktora może nie przynieść oczekiwanego efektu.

Przeczytaj również: Jak przykręcić deskę sedesową, żeby się nie ruszała?

Co można sprawdzić samodzielnie

Użytkownik może odczytać manometr przy zamkniętych i otwartych punktach poboru, sprawdzić kierunek przepływu oraz oczyścić filtr, jeśli konstrukcja instalacji na to pozwala. Przed rozkręceniem elementu trzeba zamknąć dopływ wody i rozładować ciśnienie.

Wymianę membrany, ocenę gniazda zaworu i dobór nowego urządzenia lepiej powierzyć hydraulikowi. Szczególnie dotyczy to instalacji z podgrzewaczem, pompą, naczyniem przeponowym albo zaworem bezpieczeństwa, gdzie kilka elementów wpływa na siebie jednocześnie.

Jak dobrać nastawę bez zgadywania

Dobrą nastawę dobiera się do najwyżej położonego punktu poboru, długości przewodów i wymagań urządzeń. W parterowym domu często sprawdza się zakres 2,5-3,5 bara, natomiast w budynkach wielokondygnacyjnych trzeba uwzględnić spadek ciśnienia wynikający z wysokości. Każde 10 metrów różnicy poziomów oznacza około 1 bar straty ciśnienia.

Przykładowo, jeśli łazienka znajduje się 6 metrów nad reduktorem, część ciśnienia zostanie zużyta na pokonanie wysokości. Zbyt mocne podnoszenie nastawy na dole może wtedy przeciążać niższe odcinki instalacji, zamiast realnie poprawić komfort na górze.

Najrozsądniej ustawić wartość, przy której działa najdalszy punkt poboru, ale instalacja nadal pozostaje chroniona. Gdy potrzebne jest wyraźnie wyższe ciśnienie niż typowe 3 bary, sprawdzam również wydajność przyłącza i stan przewodów, ponieważ reduktor nie zwiększa ilości wody dostępnej w sieci.

Spokojna instalacja zaczyna się od właściwej regulacji

Reduktor ciśnienia działa dzięki prostemu sprzężeniu mechanicznemu. Membrana reaguje na ciśnienie za zaworem, sprężyna wyznacza poziom regulacji, a grzybek ogranicza lub zwiększa przepływ. Najlepszy efekt daje urządzenie prawidłowo dobrane, zamontowane za filtrem i kontrolowane manometrem.

Nie traktowałbym go jako uniwersalnego lekarstwa na każdy problem z wodą. Jeżeli po regulacji nadal występują hałasy, skoki ciśnienia lub słaby strumień, trzeba sprawdzić cały układ, a nie tylko przekręcać pokrętło. Dobrze ustawiony reduktor ma chronić instalację i stabilizować jej pracę, a nie maskować błędy wykonawcze lub niewydolność przyłącza.
