Remont łazienki często kończy się pytaniem, czy da się szybko zapewnić ciepłą wodę pod prysznicem bez przebudowy całej instalacji. Pokażę, jak podłączyć podgrzewacz wody do prysznica, jak dobrać jego moc, przygotować przyłącza wodne i elektryczne oraz bezpiecznie uruchomić urządzenie.
Bezpieczne podłączenie zależy przede wszystkim od właściwego urządzenia i instalacji
- Podgrzewacz przepływowy powinien mieć moc dopasowaną do oczekiwanego strumienia wody.
- Do komfortowego prysznica zwykle potrzeba około 12-18 kW, a deszczownica może wymagać nawet 24-27 kW.
- Urządzenie wymaga osobnego obwodu elektrycznego, przewodu ochronnego PE i wyłącznika różnicowoprądowego do 30 mA.
- Przed włączeniem prądu trzeba całkowicie napełnić podgrzewacz wodą i usunąć powietrze z instalacji.
- Podłączenie gazu, nowego obwodu elektrycznego i mocnych urządzeń najlepiej zlecić uprawnionemu fachowcowi.
Dobierz urządzenie, zanim dotkniesz rur
Najpierw trzeba ustalić, z jakim podgrzewaczem mamy do czynienia. Pod prysznicem spotyka się przede wszystkim modele przepływowe, które podgrzewają wodę dopiero po odkręceniu kranu, oraz urządzenia pojemnościowe, czyli bojlery magazynujące zapas ciepłej wody.

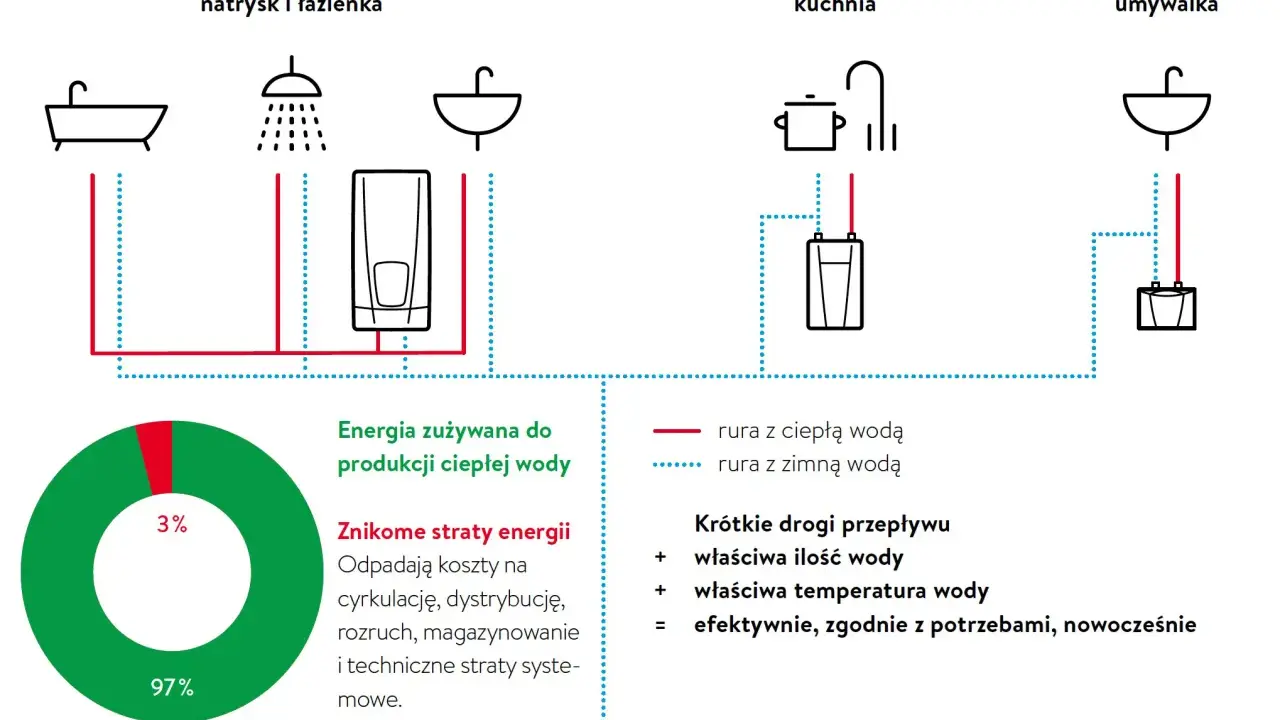

W praktyce do pojedynczego prysznica najwygodniejszy jest podgrzewacz przepływowy zamontowany blisko punktu poboru. Nie zajmuje dużo miejsca i ogranicza straty ciepła na rurach. Trzeba jednak pamiętać, że jego komfort zależy bezpośrednio od mocy grzałki, temperatury wody zimnej i wielkości strumienia.
| Typ urządzenia | Zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| Przepływowy 3,5-5,5 kW | Mały punkt poboru, umywalka, prosty natrysk | Może dawać zbyt mały strumień do komfortowego prysznica |
| Przepływowy 12-18 kW | Standardowy prysznic ze słuchawką | Zwykle wymaga zasilania trójfazowego 400 V |
| Przepływowy 24-27 kW | Deszczownica lub większy przepływ | Wymaga odpowiednio przygotowanej instalacji elektrycznej |
| Pojemnościowy 50-100 l | Gdy ciepła woda ma zasilać kilka punktów | Zajmuje więcej miejsca i po wykorzystaniu zapasu trzeba czekać na dogrzanie |
Do wstępnego oszacowania mocy można przyjąć, że podgrzanie przepływu o 30°C wymaga około 0,07 kW na każdy litr wody przepływający w ciągu minuty. Oznacza to, że urządzenie o mocy 15 kW może ogrzać około 7 litrów wody na minutę przy takim przyroście temperatury. To wystarcza do zwykłej słuchawki, ale nie zawsze do dużej deszczownicy.
Mały model zasilany z 230 V bywa kuszący, bo można go zamontować niemal od ręki. Trzeba jednak uważać. Podgrzewacz o mocy 5,5 kW pobiera około 24 A, więc typowe gniazdo zabezpieczone wyłącznikiem 16 A nie jest dla niego odpowiednim przyłączem.
Przygotuj osobno instalację wodną i elektryczną
Podgrzewacz montuje się możliwie blisko prysznica, ponieważ krótsza rura oznacza szybszy dopływ ciepłej wody i mniejsze straty. Ściana musi utrzymać ciężar urządzenia, a przed obudową trzeba zostawić swobodny dostęp serwisowy. Nie zabudowuję takich urządzeń na stałe bez możliwości zdjęcia pokrywy.
Przyłącza wodne
W modelu ciśnieniowym zimna woda trafia do króćca oznaczonego zwykle jako IN lub niebieskim kolorem. Wyjście ciepłej wody prowadzi się do baterii prysznicowej albo bezpośrednio do zestawu natryskowego, zależnie od konstrukcji urządzenia.

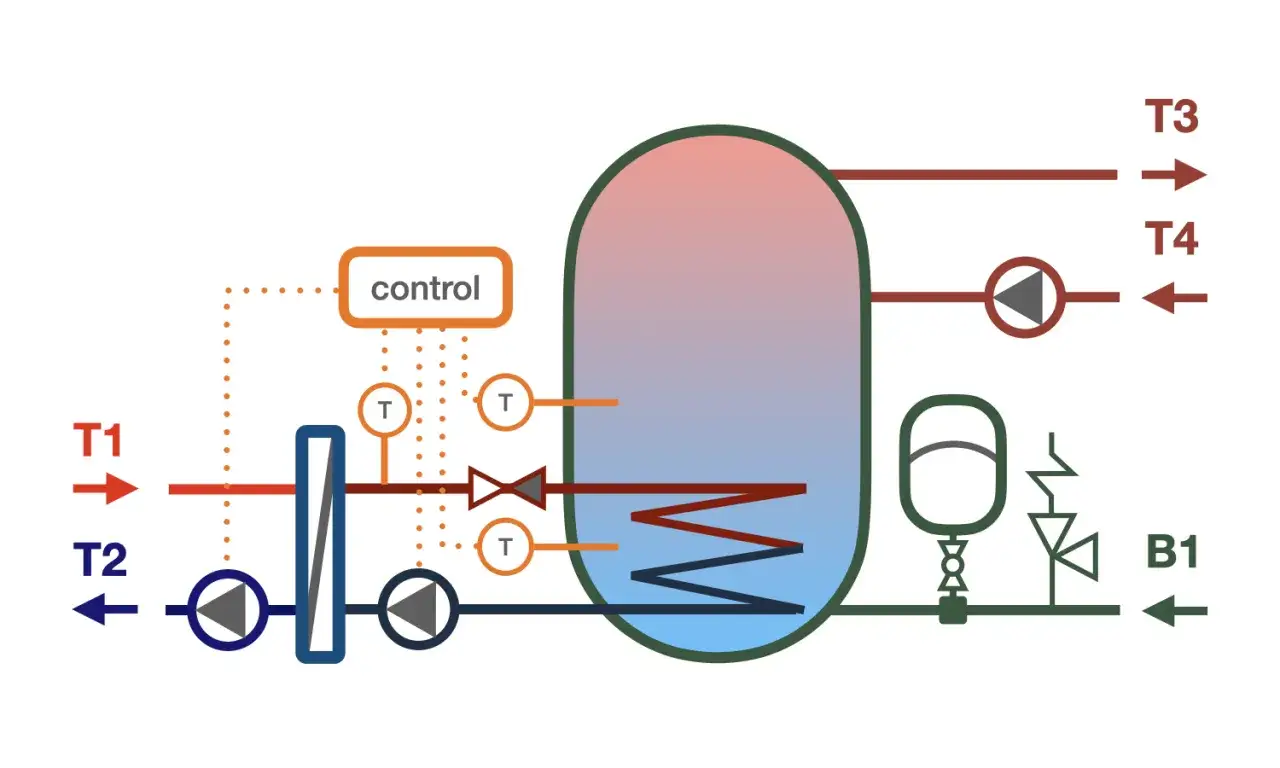

Przed wejściem zimnej wody stosuje się zawór odcinający, który pozwala odłączyć podgrzewacz podczas serwisu. W przypadku bojlera pojemnościowego potrzebny jest także zawór bezpieczeństwa na dopływie zimnej wody. Nie wolno montować zaworu odcinającego pomiędzy zaworem bezpieczeństwa a zbiornikiem, ponieważ mogłoby to zablokować ujście wzrostu ciśnienia.
Przy podgrzewaczu bezciśnieniowym sytuacja wygląda inaczej. Taki model współpracuje z określoną baterią trójdrożną i nie może być podłączony do zwykłej armatury ciśnieniowej. Pomieszanie tych dwóch systemów jest jednym z najczęstszych powodów nieszczelności albo uszkodzenia urządzenia.
Przeczytaj również: Instalacja wodna w domu - materiały, koszty i błędy
Przyłącze elektryczne
Podgrzewacz powinien mieć dedykowany obwód dobrany do jego mocy. W instalacji potrzebne są przewód ochronny PE, odpowiedni wyłącznik nadprądowy oraz wyłącznik różnicowoprądowy o prądzie zadziałania nie większym niż 30 mA.
Nie podaję jednego uniwersalnego przekroju przewodu ani wartości zabezpieczenia, bo zależą one od mocy urządzenia, długości trasy, sposobu ułożenia przewodu i warunków w rozdzielnicy. Te parametry powinien obliczyć elektryk. Szczególnie dotyczy to urządzeń trójfazowych o mocy kilkunastu kilowatów.
W łazience znaczenie ma także strefa ochronna. Podgrzewacz można montować w pobliżu prysznica tylko wtedy, gdy konkretny model ma odpowiedni stopień ochrony i dopuszczenie producenta. Urządzenie nieprzystosowane do kontaktu z rozpryskami nie powinno wisieć w miejscu, w którym regularnie zalewa je woda.
Połącz instalację krok po kroku
Sam schemat hydrauliczny jest prosty, ale kolejność prac ma znaczenie. Ja zaczynam od przygotowania miejsca i przyłączy, a część elektryczną zostawiam osobie, która może sprawdzić cały obwód, nie tylko przykręcić przewody.
- Wyłącz wodę i zasilanie. Zamknij zawór główny lub zawór lokalny, wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia miernikiem.
- Przepłucz rury. Usuń opiłki, piasek i resztki uszczelniacza. Zanieczyszczenia mogą zablokować filtr wejściowy albo czujnik przepływu.
- Zamocuj urządzenie. Użyj kołków dopasowanych do rodzaju ściany i ustaw podgrzewacz zgodnie z instrukcją, najczęściej w pozycji pionowej.
- Podłącz zimną wodę do wejścia. Zastosuj zawór odcinający, filtr, a w przypadku bojlera również właściwy zestaw bezpieczeństwa.
- Podłącz wyjście ciepłej wody. Poprowadź je do baterii lub zestawu prysznicowego. Nie montuj dodatkowego zaworu, który mógłby zamknąć odpływ, jeśli instrukcja urządzenia tego zabrania.
- Sprawdź połączenia. Dokręcaj z wyczuciem. Nadmierna siła może uszkodzić króciec albo pęknąć plastikową nakrętkę.
- Wykonaj podłączenie elektryczne. Przewody L, N i PE należy podłączyć dokładnie według schematu producenta. Przy urządzeniu trójfazowym pomyłka może doprowadzić do poważnego uszkodzenia.
- Napełnij podgrzewacz wodą. Otwórz dopływ, a potem kran z ciepłą wodą. Poczekaj, aż z baterii popłynie równy strumień bez syczenia i pęcherzy powietrza.
- Dopiero teraz włącz zasilanie. Uruchom urządzenie zgodnie z instrukcją i sprawdź temperaturę, przepływ oraz działanie zabezpieczeń.
Przy bojlerze pojemnościowym po napełnieniu może pojawić się niewielkie kapanie z zaworu bezpieczeństwa podczas nagrzewania. Nie należy go zatykać. Jeżeli woda płynie stale albo ciśnienie szybko rośnie, trzeba sprawdzić zawór, ciśnienie w instalacji i ewentualną potrzebę zastosowania naczynia przeponowego.
Uruchom urządzenie i ustaw wygodną temperaturę
Przepływowy podgrzewacz nie działa jak zwykły bojler. Gdy zwiększymy przepływ, woda może stać się chłodniejsza, bo grzałka ma ograniczoną moc. Z tego powodu najpierw ustawiam temperaturę, a dopiero później reguluję strumień.
Do codziennego prysznica praktyczne ustawienie to zwykle około 38-40°C, szczególnie przy baterii termostatycznej. Wyższa temperatura zwiększa ryzyko poparzenia i często wymusza mieszanie z większą ilością zimnej wody, co nie daje realnej korzyści.
Jeśli urządzenie nie osiąga oczekiwanej temperatury, przyczyną nie musi być awaria. Najczęściej problemem jest zbyt duży przepływ, za mała moc albo zbyt niska temperatura wody dopływającej. Zimą, gdy woda w sieci jest chłodniejsza, ten sam podgrzewacz może dawać wyraźnie słabszy efekt.
Po pierwszym uruchomieniu sprawdzam każde połączenie przez kilka minut, także te schowane za obudową. Kropla pojawiająca się dopiero po nagrzaniu może oznaczać błąd uszczelnienia albo rozszerzalność cieplną elementu. Lepiej wykryć to od razu niż po zalaniu ściany.
Błędy, które psują działanie podgrzewacza
- Włączenie pustego urządzenia. Grzałka może się przegrzać, zanim czujnik zareaguje.
- Zamiana wejścia z wyjściem. Podgrzewacz może nie uruchomić przepływu albo działać nieprawidłowo.
- Podłączenie mocnego modelu do starego obwodu. Skutkiem może być zadziałanie zabezpieczeń, grzanie przewodów, a nawet pożar.
- Brak przewodu ochronnego lub RCD. W wilgotnej łazience jest to niedopuszczalne ryzyko.
- Zastosowanie zwykłej słuchawki z ogranicznikiem bez sprawdzenia instrukcji. Za mały przepływ może powodować przegrzewanie albo niestabilną pracę.
- Użycie armatury ciśnieniowej z modelem bezciśnieniowym. Taki błąd może doprowadzić do rozszczelnienia obudowy.
- Zabudowanie urządzenia bez dostępu. Filtr, zaciski i zawory powinny dać się sprawdzić bez demolowania łazienki.
Samodzielnie można zwykle wykonać prosty montaż hydrauliczny, jeśli urządzenie ma przygotowane przyłącza i nie trzeba przerabiać ścian. Obwód elektryczny, zasilanie 400 V, instalację w starej łazience oraz każdy podgrzewacz gazowy powinien jednak wykonać fachowiec. Przy gazie dochodzi kontrola przewodu spalinowego, wentylacji i szczelności, więc nie jest to praca do eksperymentów.
Jeżeli po podłączeniu wyłącznik różnicowoprądowy natychmiast odcina zasilanie, nie należy go omijać. To sygnał możliwego upływu prądu, błędu połączenia lub wilgoci w urządzeniu. W takiej sytuacji odłączam zasilanie i zlecam pomiary elektrykowi.
Ostatnia kontrola przed pierwszym prysznicem
Przed oddaniem instalacji do użytku sprawdź, czy podgrzewacz stoi stabilnie, wszystkie połączenia są suche, a przewód elektryczny nie jest naprężony. Upewnij się też, że słuchawka prysznicowa nie może zostać zanurzona w wodzie i że urządzenie nie znajduje się bezpośrednio w strumieniu rozprysków.
Dobrze wykonane podłączenie to nie tylko ciepła woda po odkręceniu baterii. To także prawidłowy dobór mocy, szczelna hydraulika, sprawne zabezpieczenia i możliwość bezpiecznego serwisu. Jeśli którykolwiek z tych elementów budzi wątpliwości, koszt krótkiej kontroli fachowca będzie znacznie mniejszy niż naprawa zalanej łazienki albo instalacji elektrycznej.
