W dobrze wykonanej instalacji wodnej rury PEX nie powinny być układane przypadkowo. Schemat trzeba dopasować do liczby punktów poboru, źródła ciepłej wody, długości tras i sposobu prowadzenia przewodów. Pokażę praktyczny układ z rozdzielaczem, wariant trójnikowy, orientacyjne średnice, zasady montażu oraz błędy, przez które instalacja zaczyna hałasować, długo czeka na ciepłą wodę albo traci szczelność.
Najważniejsze zasady układania instalacji PEX
- Rozdzielacz pozwala poprowadzić osobny przewód do każdego punktu poboru.
- Do pojedynczego umywalkowego lub spłuczki najczęściej stosuje się rurę PEX 16 mm.
- Przewody wody zimnej i ciepłej trzeba prowadzić tak, aby ograniczyć straty ciepła i skraplanie.
- Połączenia ukryte w posadzce powinny być ograniczone do minimum, a rury trzeba prowadzić w peszlu lub izolacji.
- Przed zabudowaniem instalację należy przepłukać i wykonać próbę szczelności według projektu oraz instrukcji systemu.

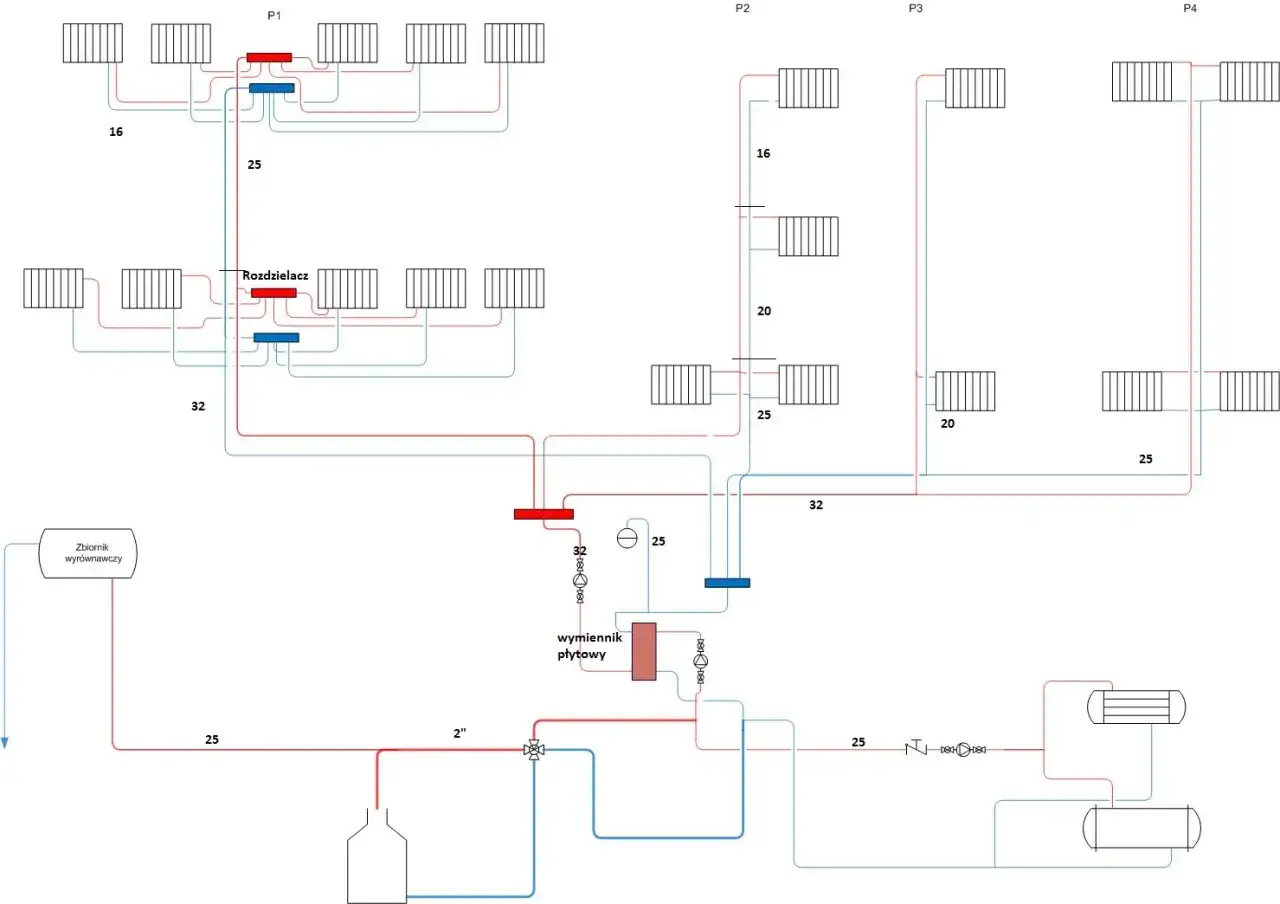

Najczytelniejszy schemat instalacji wodnej PEX z rozdzielaczem
W domu jednorodzinnym najczęściej polecam układ rozdzielaczowy. Od punktu zasilania prowadzimy przewód do rozdzielacza wody zimnej, a od niego osobne rury do umywalek, zlewozmywaka, pralki, spłuczek i podgrzewacza. Ciepła woda wychodzi z podgrzewacza do drugiego rozdzielacza albo do wspólnej szafki z osobną sekcją.
Wodomierz
|
Zawór główny
|
Filtr + reduktor ciśnienia
|
Rozdzielacz wody zimnej
|------ PEX 16 --> umywalka
|------ PEX 16 --> spłuczka WC
|------ PEX 16 --> pralka
|------ PEX 16 --> zlewozmywak
|------ PEX 20 --> podgrzewacz ciepłej wody
|
Rozdzielacz ciepłej wody
|------ PEX 16 --> umywalka
|------ PEX 16 --> prysznic
|------ PEX 16 --> zlewozmywak
Największą zaletą takiego rozwiązania jest łatwe odcięcie pojedynczego punktu. Gdy cieknie bateria, nie trzeba zamykać wody w całym budynku. Każdy przewód można też opisać na rozdzielaczu, co po kilku latach okazuje się znacznie ważniejsze niż idealny wygląd szafki.
Rury od rozdzielacza do punktów poboru prowadzi się zwykle w jednym odcinku, bez połączeń pośrednich. To ogranicza ryzyko awarii pod posadzką. Trzeba jednak pamiętać, że układ rozdzielaczowy wymaga większej długości rur i dobrze zaplanowanej trasy, więc nie zawsze będzie najtańszy w małym mieszkaniu.
Gdzie umieścić rozdzielacz
Rozdzielacz powinien znajdować się w miejscu dostępnym, najlepiej w szafce technicznej lub wnęce. Nie warto chować go za stałą zabudową kuchenną ani pod płytkami. Zostawiam zwykle miejsce na opis obwodów, zawory odcinające i ewentualne doposażenie instalacji.
Odległość między rozdzielaczem a punktami poboru powinna być możliwie mała, szczególnie dla ciepłej wody. Długi przewód oznacza dłuższe oczekiwanie na ciepłą wodę i większe straty energii. Przy dużym domu można rozważyć cyrkulację ciepłej wody, ale wymaga ona poprawnego projektu, izolacji i pompy sterowanej czasowo lub temperaturą.

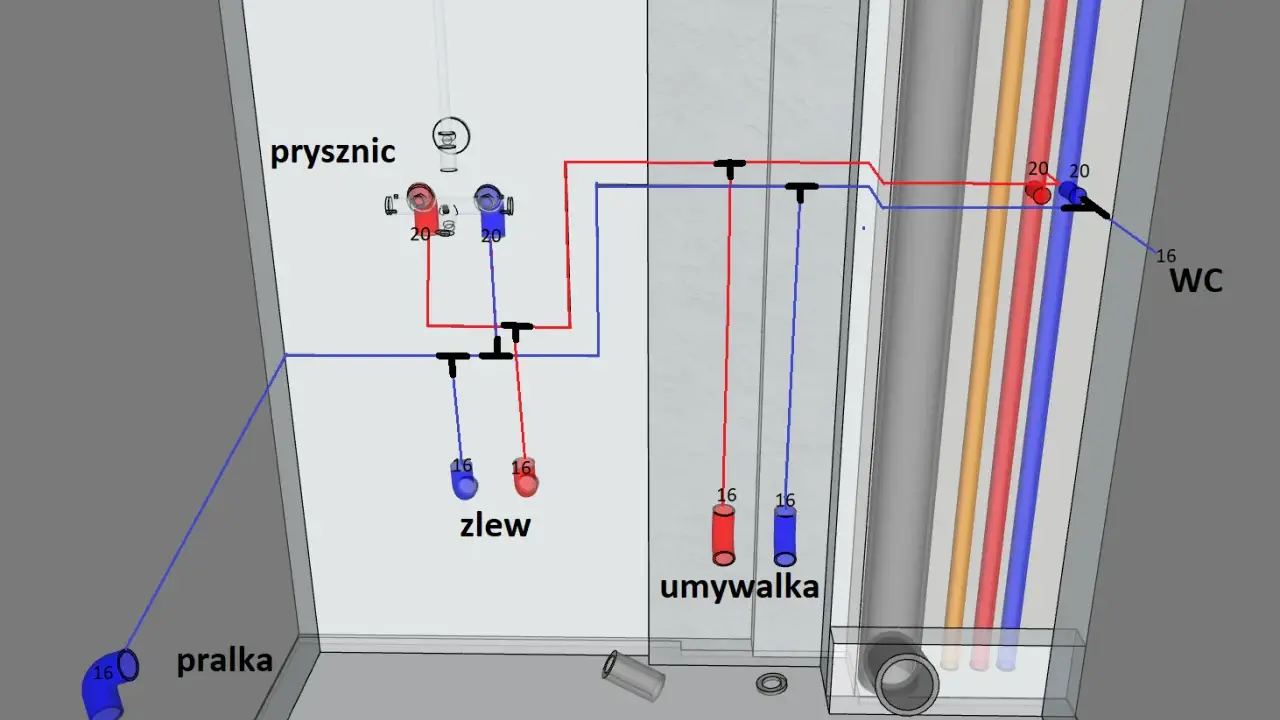

Układ rozdzielaczowy czy trójnikowy
Nie każda instalacja musi być wykonana z rozdzielaczem. W układzie trójnikowym główna rura biegnie przez budynek, a do poszczególnych odbiorników odchodzą krótsze odgałęzienia. Jest to rozwiązanie często tańsze materiałowo, ale wymaga większej liczby połączeń i utrudnia późniejsze serwisowanie.
| Cecha | Układ rozdzielaczowy | Układ trójnikowy |
|---|---|---|
| Prowadzenie rur | Osobna rura do każdego punktu | Jedna główna trasa i odgałęzienia |
| Serwis | Proste odcięcie pojedynczego obwodu | Często trzeba zamknąć większą część instalacji |
| Liczba połączeń ukrytych | Mała, szczególnie przy rurach prowadzonych ciągłym odcinkiem | Większa liczba trójników i kształtek |
| Koszt materiału | Zwykle wyższy przez większą długość rur | Zwykle niższy w małych układach |
| Najlepsze zastosowanie | Dom jednorodzinny, remont generalny, nowa instalacja | Małe mieszkanie, krótka i prosta trasa |
W praktyce dobrze sprawdza się także rozwiązanie mieszane. Główne odcinki wykonuje się większą rurą, a najbliższe punkty łączy krótkimi odgałęzieniami. Ja wybieram taki wariant wtedy, gdy rozdzielacz musiałby trafić w odległe lub trudno dostępne miejsce. Najważniejsze jest nie samo nazwanie systemu, lecz ograniczenie liczby ukrytych połączeń i zachowanie dostępu do zaworów.
Jak dobrać średnice rur PEX
Średnicę dobiera się do przepływu, długości przewodu i liczby urządzeń, które mogą pracować jednocześnie. W domach jednorodzinnych najczęściej spotyka się rury 16 x 2 mm, 20 x 2 mm oraz 25 x 2,5 mm. Pierwsza liczba oznacza średnicę zewnętrzną, a druga grubość ścianki.
| Odcinek instalacji | Typowa średnica | Praktyczne zastosowanie |
|---|---|---|
| Pojedynczy punkt poboru | PEX 16 x 2 mm | Umywalka, WC, bateria prysznicowa, pralka |
| Krótki odcinek zasilający kilka punktów | PEX 20 x 2 mm | Łazienka lub mała kuchnia |
| Główne zasilanie rozdzielacza | PEX 25 mm lub większa | Dom z kilkoma łazienkami, zależnie od obliczeń |
| Przyłącze do podgrzewacza | Najczęściej 20-25 mm | Dobór zależny od mocy, przepływu i długości trasy |
Podane wartości są orientacyjne, a nie uniwersalne. Jeśli do jednej rury 16 mm podłączonych zostanie kilka odbiorników, spadek ciśnienia może być wyraźnie odczuwalny podczas jednoczesnego korzystania z prysznica i spłuczki. Zbyt duża średnica także nie zawsze pomaga, bo zwiększa ilość wody zalegającej w przewodzie i wydłuża czas oczekiwania na ciepłą wodę.
Przy niskim ciśnieniu w sieci warto najpierw sprawdzić filtr, zawór główny i reduktor, zamiast od razu wymieniać całą instalację na większą. W budynku mieszkalnym przydatny jest manometr za reduktorem. Pokazuje, czy problem leży w instalacji wewnętrznej, czy już po stronie zasilania budynku.
Jak prowadzić rury zimnej i ciepłej wody
Rury można układać w bruzdach, ścianach działowych, suficie podwieszanym albo w warstwie podłogowej. Przed zakryciem trzeba dokładnie zmierzyć trasy i zrobić zdjęcia. Taka dokumentacja chroni przed przypadkowym przewierceniem rury podczas montażu szafki, poręczy czy drzwi.
Peszel, izolacja i kompensacja
Przewód PEX prowadzony w posadzce powinien mieć możliwość niewielkiego przesuwania się. Dlatego stosuje się rurę osłonową albo odpowiednią izolację. Bez niej rozszerzalność cieplna może powodować trzaski, naprężenia i przenoszenie dźwięków na konstrukcję budynku.
Izolacja przewodów ciepłej wody ogranicza wychładzanie, a na zimnej wodzie zmniejsza ryzyko skraplania w wilgotnych pomieszczeniach. Rury należy prowadzić tak, aby nie były załamane. Minimalne promienie gięcia zależą od konkretnego systemu, dlatego przestrzegam przed wyginaniem przewodu „na oko”, szczególnie przy wyjściu ze ściany.
Odległości i kolejność przewodów
W praktyce przewody zimnej i ciepłej wody prowadzi się tak, aby można było je zaizolować i stabilnie zamocować. Ciepła woda nie powinna bezpośrednio ogrzewać zimnej rury na długim odcinku. Przy przejściach przez ściany i stropy stosuje się tuleje ochronne, a przewody mocuje uchwytami zgodnie z zaleceniami producenta.
Przed każdym urządzeniem dobrze przewidzieć zawór odcinający. Przy pralce, zmywarce, spłuczce i podgrzewaczu dostęp do zaworu oszczędza czas podczas awarii. Nie należy jednak zabudowywać połączeń tak, aby ewentualny demontaż wymagał kucia płytek.
Dobór rur i technika łączenia PEX
Do wody użytkowej wybieram wyłącznie rury i kształtki przeznaczone do kontaktu z wodą pitną, z dokumentacją konkretnego systemu. Sam napis PEX na rurze nie wystarcza. Znaczenie ma także klasa zastosowania, zakres temperatury, ciśnienie robocze oraz kompatybilność rury z kształtkami.
Najczęściej spotyka się połączenia zaprasowywane, skręcane oraz systemy z tuleją nasuwaną. Nie powinno się mieszać przypadkowych rur, tulei i kształtek różnych producentów. Nawet gdy elementy wyglądają podobnie, mogą mieć inną tolerancję wymiarową i wymagać odmiennej szczęki zaciskowej.
Połączenia zaprasowywane
System zaprasowywany wymaga właściwej kalibracji i narzędzia z odpowiednim profilem szczęk. Rurę trzeba przyciąć prostopadle, oczyścić, skalibrować, wsunąć do oporu i sprawdzić położenie kontrolne, jeśli producent je przewidział. Krzywo osadzona rura może wyglądać poprawnie, ale po czasie zacząć przeciekać.
Przeczytaj również: Jak przykręcić deskę sedesową, żeby się nie ruszała?
Połączenia skręcane
Połączenia skręcane są wygodne przy urządzeniach i w miejscach dostępnych, lecz nie powinny być bezrefleksyjnie zamykane w posadzce. Jeśli system dopuszcza połączenie ukryte, trzeba zastosować dokładnie przewidziane elementy i przestrzegać instrukcji. W zwykłej instalacji domowej najbezpieczniej prowadzić do punktu jeden ciągły odcinek rury.
Próba szczelności i typowe błędy wykonawcze
Po ułożeniu rur, ale przed tynkowaniem lub wylaniem posadzki, instalację należy poddać próbie szczelności. Parametry próby, czas stabilizacji i dopuszczalny spadek ciśnienia powinny wynikać z projektu, dokumentacji systemu oraz przyjętej procedury odbiorowej. Często spotyka się próbę ciśnieniem wyższym od roboczego, na przykład około 1,5-krotności ciśnienia pracy, ale nie należy traktować tej wartości jako samodzielnej instrukcji dla każdego systemu.
Instalację trzeba też przepłukać, usunąć z niej opiłki i zabezpieczyć otwarte końcówki przed zabrudzeniem. Po zamontowaniu baterii i urządzeń sprawdza się działanie zaworów, kierunek przepływu oraz stabilność ciśnienia przy kilku równocześnie otwartych punktach.
- Nie zalewaj posadzki przed wykonaniem i udokumentowaniem próby szczelności.
- Nie zaginaj rury mocniej, niż dopuszcza producent.
- Nie prowadź rur bez oznaczeń, zdjęć i wymiarów od stałych punktów budynku.
- Nie chowaj zaworów odcinających za stałą zabudową.
- Nie montuj kształtek na zabrudzonej lub niewłaściwie przyciętej rurze.
- Nie traktuj rury do ogrzewania podłogowego jako automatycznie odpowiedniej do wody pitnej.
Najczęstszy błąd nie wynika z samego materiału, lecz z pośpiechu. PEX jest łatwy w układaniu, dlatego początkujący często ignorują promienie gięcia, mocowanie i dokumentację tras. W efekcie instalacja działa na początku, ale później pojawiają się stuki, trudne do znalezienia przecieki albo problem z dostępem do zaworów.
Dobry rysunek zaczyna się od punktów poboru
Przed narysowaniem rur zaznaczam na rzucie wszystkie odbiorniki, kierunek przepływu, zawory, rozdzielacze i miejsce podgrzewacza. Dopiero później wyznaczam trasy oraz średnice. Taki schemat instalacji wodnej PEX jest czytelny dla wykonawcy i pozwala wcześniej wychwycić kolizje z kanalizacją, wentylacją oraz przewodami elektrycznymi.
Jeżeli budynek ma jedną łazienkę i krótkie trasy, prosty układ trójnikowy może być rozsądnym wyborem. Przy kilku łazienkach, długich odcinkach i planowanej zabudowie bardziej przekonuje mnie układ rozdzielaczowy, ponieważ daje lepszą kontrolę, łatwiejszy serwis i mniej ukrytych połączeń. W obu wariantach o trwałości decydują przede wszystkim poprawne średnice, zgodne elementy systemu, izolacja i rzetelna próba szczelności.
