Zanim w kominku pojawi się pierwsza szczapa, trzeba wiedzieć, gdzie popłynie nagrzana woda, co odbierze nadmiar energii i jak instalacja zachowa się podczas zaniku prądu. Prawidłowy schemat kominka z płaszczem wodnym obejmuje nie tylko rury do grzejników, lecz także bufor, ochronę powrotu, naczynie wzbiorcze i zabezpieczenia przed przegrzaniem. Pokazuję niżej praktyczne warianty podłączenia, współpracę z kotłem gazowym, orientacyjne koszty oraz błędy, których sam nie dopuściłbym do żadnej realizacji.
Bezpieczeństwo układu zależy od kilku połączonych elementów
- Płaszcz wodny przekazuje część energii ze spalania do instalacji centralnego ogrzewania.
- Bufor ciepła odbiera nadwyżkę energii i ogranicza przegrzewanie pomieszczeń.
- Ochrona powrotu utrzymuje odpowiednią temperaturę wody wracającej do wkładu.
- Wężownica schładzająca lub inne urządzenie odprowadzające nadmiar ciepła jest konieczne w układach przewidzianych przez producenta do pracy zamkniętej.
- Układ otwarty i zamknięty wymagają innych zabezpieczeń oraz często wymiennika płytowego.
- Kocioł gazowy powinien współpracować z kominkiem przez prawidłowo zaprojektowany układ hydrauliczny, a nie przez przypadkowe trójniki.
Jak czytać schemat kominka z płaszczem wodnym
Na dobrym rysunku najpierw szukam źródła ciepła, czyli wkładu kominkowego, a potem sprawdzam drogę zasilania i powrotu. Woda wychodząca z płaszcza trafia zwykle do górnej części bufora, natomiast chłodniejsza wraca z dolnej części zbiornika przez układ ochrony powrotu.
Najprostszy zapis instalacji wygląda tak:
wkład kominkowy → pompa obiegu kominka → bufor → pompa instalacji → grzejniki lub ogrzewanie podłogowe → powrót przez zawór ochrony powrotu → wkład.
To oczywiście schemat ideowy, a nie gotowy projekt wykonawczy. Na rysunku powinny znaleźć się również zawory odcinające, zawory zwrotne, odpowietrzniki, termometry, filtr, naczynie wzbiorcze, zawór bezpieczeństwa i sterownik. Brak któregoś z tych elementów często oznacza, że autor schematu skupił się na samym przepływie wody, a pominął bezpieczeństwo.
Co oznaczają najważniejsze elementy
- Zasilanie to przewód, którym gorąca woda opuszcza płaszcz wodny.
- Powrót doprowadza schłodzoną wodę z instalacji do wkładu.
- Pompa obiegowa wymusza przepływ, gdy obieg grawitacyjny nie wystarcza.
- Zawór mieszający miesza wodę gorącą z powrotną i pozwala ustawić temperaturę dla grzejników lub podłogówki.
- Bufor magazynuje ciepło wtedy, gdy kominek produkuje go więcej, niż dom potrzebuje w danej chwili.
- Wymiennik płytowy rozdziela dwa obiegi wody, na przykład otwarty obieg kominka i zamknięty obieg centralnego ogrzewania.
W praktyce nie przywiązuję się do jednego układu rur bez sprawdzenia instrukcji konkretnego wkładu. Różnice między modelami dotyczą między innymi średnic króćców, dopuszczalnego ciśnienia, wymaganej temperatury powrotu i tego, czy urządzenie może pracować w systemie zamkniętym.
Układ otwarty czy zamknięty
To pierwsza decyzja projektowa, bo od niej zależy sposób zabezpieczenia całego źródła ciepła. Układ otwarty ma otwarte naczynie wzbiorcze, które przejmuje przyrost objętości wody i pozwala odprowadzić nadmiar przez przelew. Układ zamknięty korzysta z naczynia przeponowego, zaworu bezpieczeństwa i dodatkowego systemu odprowadzania ciepła.
Kominek w układzie otwartym

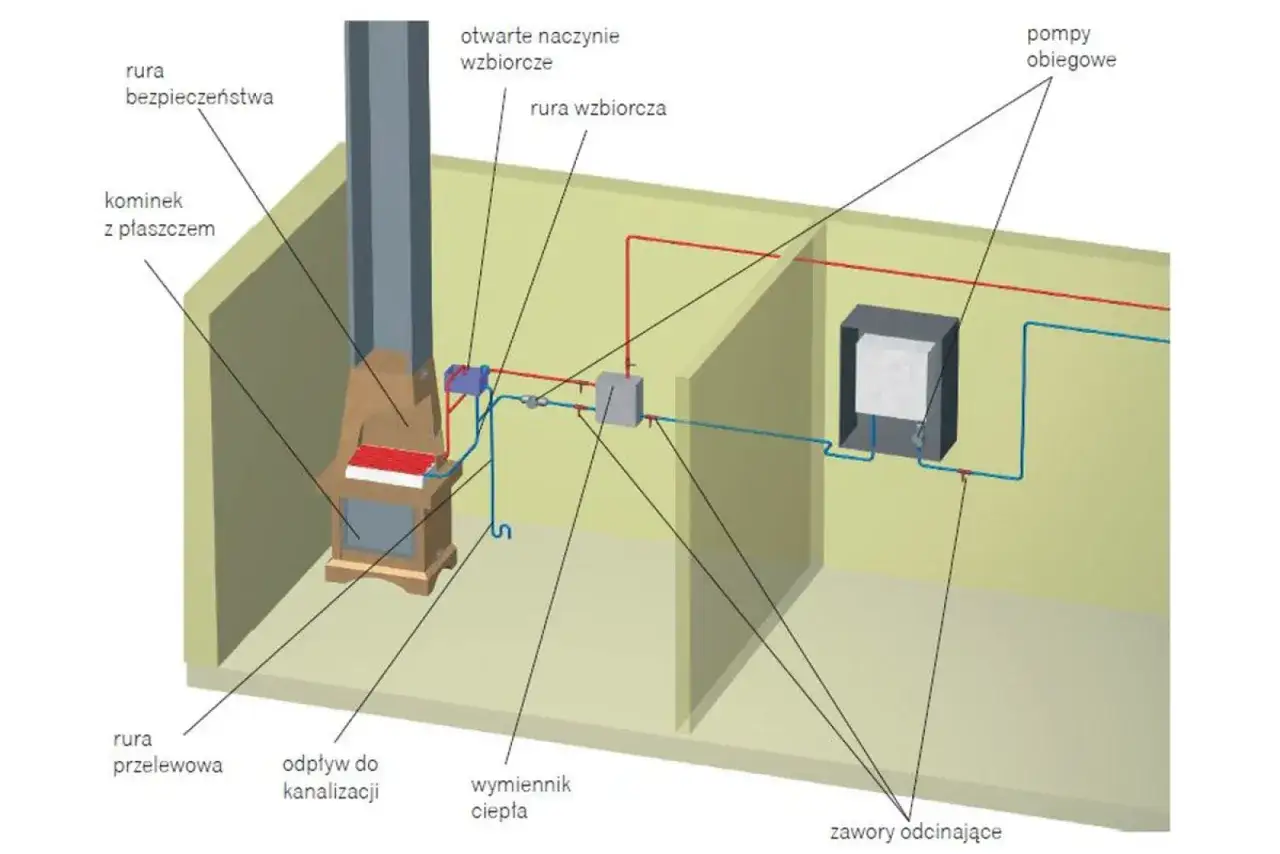

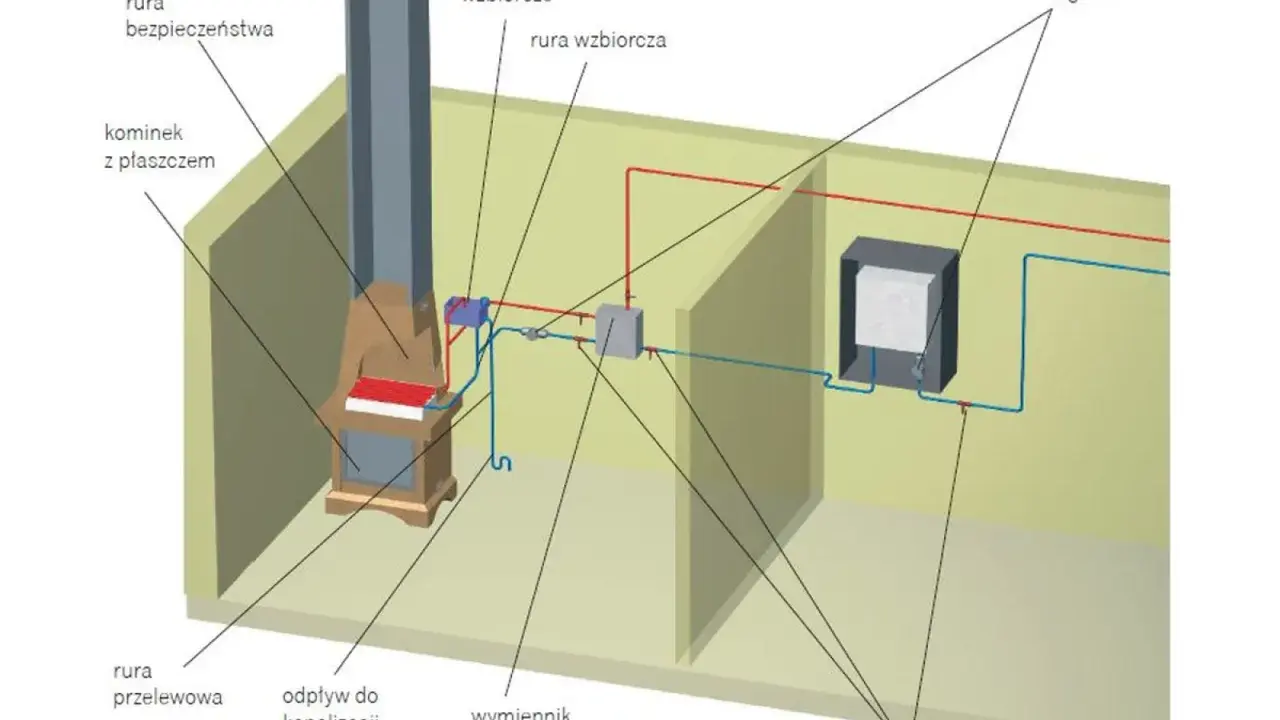

W tym wariancie płaszcz wodny jest połączony z otwartym naczyniem wzbiorczym rurą bezpieczeństwa i rurą wzbiorczą. Obieg domu, szczególnie gdy ma grzejniki płytowe, ogrzewanie podłogowe albo kocioł gazowy, może pozostać zamknięty. Wtedy najbezpieczniejszym rozwiązaniem jest wymiennik płytowy oddzielający obieg kominka od instalacji budynku.
Zaletą układu otwartego jest prosta ochrona przed wzrostem ciśnienia. Wadą są większe straty wody, możliwość korozji i konieczność poprowadzenia przewodów do naczynia umieszczonego powyżej źródła ciepła. Trzeba też dobrze zabezpieczyć instalację przed zamarzaniem, jeśli naczynie znajduje się na nieogrzewanym strychu.
Kominek w układzie zamkniętym
Ten wariant jest wygodniejszy przy nowoczesnej instalacji z kotłem gazowym, podłogówką i automatyką. Nie każdy wkład się do niego nadaje. Producent musi wyraźnie dopuścić pracę w układzie zamkniętym i określić wymagane zabezpieczenia.
Typowy zestaw obejmuje naczynie przeponowe, zawór bezpieczeństwa, manometr, odpowietrzenie oraz wężownicę schładzającą z zaworem termicznym. W razie wzrostu temperatury zawór dopuszcza zimną wodę do wężownicy, a gorąca woda z układu jest odprowadzana do kanalizacji. Dokładny sposób montażu zależy od instrukcji urządzenia.
Polskie warunki techniczne wymagają ochrony wodnej instalacji grzewczej przed nadmiernym wzrostem temperatury i ciśnienia. W przypadku urządzeń na paliwo stałe pracujących w systemie zamkniętym szczególne znaczenie ma możliwość odprowadzenia nadmiaru ciepła. Sam zawór bezpieczeństwa nie zastępuje chłodzenia, ponieważ nie rozwiązuje problemu energii, która nadal powstaje podczas spalania drewna.
Bufor, ochrona powrotu i automatyka
Bufor nie jest ozdobnym dodatkiem do schematu. To element, który pozwala spalać drewno w korzystniejszych warunkach, a potem oddawać ciepło stopniowo. Bez niego moc kominka często przewyższa chwilowe zapotrzebowanie budynku, więc użytkownik zaczyna dusić ogień, szyba szybko się brudzi, a w kominie i wkładzie pojawia się więcej osadu.
Dla wkładu o mocy około 12-15 kW często rozważa się zbiornik o pojemności 500-800 litrów. Nie jest to uniwersalna norma. Wielkość zależy od mocy oddawanej do wody, zapotrzebowania cieplnego budynku, rodzaju odbiorników i tego, czy bufor ma również przygotowywać ciepłą wodę użytkową.
Dlaczego trzeba chronić powrót
Zbyt chłodna woda wracająca do płaszcza sprzyja skraplaniu pary wodnej i osadzaniu się zanieczyszczeń. Z czasem może to prowadzić do korozji, smołowania oraz spadku sprawności. Dlatego stosuje się zawór temperaturowy lub zawór mieszający, który utrzymuje powrót najczęściej w granicach około 55-60°C, o ile producent wkładu nie podaje innej wartości.
Pompa obiegu kominka powinna uruchamiać się po osiągnięciu określonej temperatury, na przykład 55°C. Sterownik może też obsługiwać pompę bufora, pompę obiegu grzejnikowego, przygotowanie CWU oraz alarm przegrzania. Sam sterownik nie zapewni jednak bezpieczeństwa po zaniku zasilania, dlatego potrzebne jest niezależne zabezpieczenie termiczne.
Co dzieje się po zaniku prądu
To jeden z najważniejszych punktów całego projektu. Gdy pompa stanie, ogień nadal będzie oddawał ciepło do płaszcza. UPS może podtrzymać pracę pompy, ale nie powinien być jedynym zabezpieczeniem. Prawidłowo dobrana wężownica schładzająca, odbiór grawitacyjny albo inne rozwiązanie wskazane przez producenta musi zadziałać także wtedy, gdy automatyka przestanie pracować.
Podłączenie do grzejników, podłogówki i CWU
Bufor pozwala rozdzielić obieg wysokotemperaturowy kominka od obiegów odbiorczych. Grzejniki mogą otrzymywać wodę o wyższej temperaturze, a ogrzewanie podłogowe potrzebuje mieszania i niższych parametrów. Nie łączyłbym tych obiegów bezpośrednio, ponieważ podłogówka może dostać zbyt gorącą wodę.
| Odbiornik | Element potrzebny na schemacie | Praktyczna uwaga |
|---|---|---|
| Grzejniki | Pompa obiegowa, zawory termostatyczne, zawór zwrotny | Warto zostawić możliwość regulacji temperatury niezależnie od pracy kominka. |
| Ogrzewanie podłogowe | Rozdzielacz, pompa i zawór mieszający | Temperaturę zasilania ustala się według projektu podłogówki, a nie według temperatury w płaszczu. |
| Ciepła woda użytkowa | Wężownica w buforze albo osobny zasobnik z pompą | Potrzebne jest zabezpieczenie przed zbyt wysoką temperaturą w punktach poboru. |
| Kocioł gazowy | Bufor, sprzęgło lub wymiennik oraz zawory zwrotne | Automatyka powinna blokować lub ograniczać pracę źródeł, gdy nie jest potrzebna. |
Przy przygotowaniu CWU trzeba pamiętać, że woda użytkowa nie jest tym samym medium co woda centralnego ogrzewania. Zasobnik powinien mieć odpowiednią wężownicę, zawór mieszający na wyjściu i ochronę przed przegrzaniem. Wodę w punktach poboru zwykle utrzymuje się w zakresie 55-60°C, a wyższe temperatury stosuje się okresowo do dezynfekcji termicznej, zgodnie z projektem instalacji.
Współpraca z kotłem gazowym
Kocioł gazowy dobrze sprawdza się jako źródło rezerwowe. Uruchamia się wtedy, gdy bufor jest wychłodzony albo kominek nie pracuje. Najczęstszy błąd polega na połączeniu obu urządzeń jednym przewodem bez kontroli przepływu. Woda może wtedy krążyć przez niepracujący kocioł, a automatyka zaczyna reagować w sposób trudny do przewidzenia.
W zależności od konstrukcji instalacji stosuje się bufor, sprzęgło hydrauliczne albo wymiennik płytowy. Zawory zwrotne zapobiegają przepływom wstecznym, a sterownik ustala priorytet źródła. Przy układzie otwartym kominka wymiennik płytowy jest zwykle najczytelniejszym sposobem rozdzielenia obiegów.
Dobór mocy, koszty i błędy wykonawcze
Mocy wkładu nie dobiera się wyłącznie według powierzchni domu. Najpierw trzeba określić zapotrzebowanie cieplne budynku, a potem sprawdzić, jaka część mocy trafia do wody, a jaka ogrzewa salon i obudowę. Wkład o mocy 14 kW może przekazywać do instalacji na przykład 9-10 kW, dlatego sama liczba z nazwy urządzenia bywa myląca.
Pomieszczenie z kominkiem również ma wymagania. Dla zamkniętego wkładu przyjmuje się co najmniej 4 m³ kubatury na 1 kW mocy nominalnej, przy czym pomieszczenie nie powinno mieć mniej niż 30 m³. Dopływ powietrza do spalania powinien zapewniać około 10 m³/h na 1 kW, jeśli takie rozwiązanie wynika z wymagań technicznych i instrukcji urządzenia.
Orientacyjny budżet
W 2026 roku przy planowaniu inwestycji przyjąłbym szerokie widełki, ponieważ cena zależy od wkładu, komina, obudowy i stanu istniejącej instalacji. Orientacyjny koszt może wyglądać następująco:
| Element | Przedział orientacyjny |
|---|---|
| Wkład z płaszczem wodnym | 8 000-18 000 zł |
| Bufor 500-800 litrów | 3 500-8 000 zł |
| Armatura, pompy i zabezpieczenia | 4 000-10 000 zł |
| Przeróbki hydrauliczne i montaż | 6 000-15 000 zł |
| Komin lub jego modernizacja | 3 000-10 000 zł |
Pełna instalacja może więc zamknąć się w granicach 25 000-60 000 zł, choć przy prostym podłączeniu do gotowej kotłowni będzie taniej, a przy budowie komina i kilku obiegach grzewczych znacznie drożej. Najdroższe błędy zwykle nie wynikają z ceny rur, lecz z konieczności późniejszego rozbierania obudowy i poprawiania zabezpieczeń.
Przeczytaj również: Kiedy wymieniać piec gazowy? Trwałość, koszty i sygnały awarii
Błędy, które widuję najczęściej
- Dobór mocy tylko na podstawie powierzchni domu, bez obliczenia strat ciepła.
- Brak ochrony powrotu i praca wkładu na zbyt niskiej temperaturze.
- Podłączenie podłogówki bez zaworu mieszającego.
- Traktowanie UPS-u jako pełnego zabezpieczenia przed przegrzaniem.
- Brak wymiennika przy połączeniu obiegu otwartego z zamkniętym.
- Poprowadzenie rur bezpieczeństwa przez zawory, które mogą zostać przypadkowo zamknięte.
- Spalanie mokrego drewna zamiast drewna sezonowanego o wilgotności około 20% lub niższej.
- Pomijanie lokalnej uchwały antysmogowej i wymogów ekoprojektu.
Przed zakupem sprawdziłbym także komin, wentylację, doprowadzenie powietrza i warunki zabudowy. Przepisy techniczne dopuszczają kominki opalane drewnem tylko w określonych budynkach i pomieszczeniach, a lokalne uchwały mogą wprowadzać dodatkowe ograniczenia. W 2026 roku zgodność urządzenia z ekoprojektem i lokalnymi regulacjami nie jest formalnością, lecz warunkiem legalnego użytkowania.
Schemat, który warto zatwierdzić przed pierwszym ogniem
Dobry projekt powinien pokazywać nie tylko kierunek przepływu wody, lecz również zachowanie instalacji podczas awarii pompy, braku prądu, zamknięcia zaworu i pełnego naładowania bufora. Instrukcja konkretnego wkładu ma pierwszeństwo przed ogólnym schematem znalezionym w internecie.
Ja przed uruchomieniem wymagam sprawdzenia szczelności, działania zaworu bezpieczeństwa, drożności odpływu z wężownicy, poprawności kierunku pomp i temperatury powrotu. Dopiero wtedy można ocenić, czy kominek rzeczywiście współpracuje z grzejnikami, podłogówką albo kotłem gazowym tak, jak zakładano na projekcie.
Najbezpieczniejszy schemat to nie ten z największą liczbą urządzeń, lecz taki, który ma jasno określone źródło ciepła, odbiorniki, drogę awaryjnego chłodzenia i automatykę dopasowaną do realnej instalacji. W przypadku kominka z płaszczem wodnym oszczędność na projekcie szybko może zamienić się w kosztowną poprawkę, dlatego tę część pracy najlepiej powierzyć instalatorowi i kominiarzowi.
