Bulgotanie w odpływie, wysysanie wody z syfonu albo zapach kanalizacji często mają wspólną przyczynę: w instalacji brakuje dopływu powietrza. Zawór napowietrzający 50 mm może rozwiązać problem, ale tylko wtedy, gdy zostanie zamontowany w odpowiednim miejscu, pionowo i z zapewnionym dostępem powietrza.
Najlepsze miejsce zależy od średnicy przewodu i układu instalacji
- Montaż na końcu podejścia lub pionu, możliwie blisko obsługiwanych przyborów.
- Pozycja pionowa jest konieczna, aby membrana mogła swobodnie pracować.
- DN 50 pasuje głównie do podejść pod umywalkę, zlew, wannę i pralkę, ale nie do każdego pionu.
- Zawór powinien znajdować się w miejscu dostępnym i wentylowanym, na przykład w szafce lub zabudowie z kratką.
- Nie zawsze zastępuje wyprowadzenie wentylacji kanalizacyjnej ponad dach.

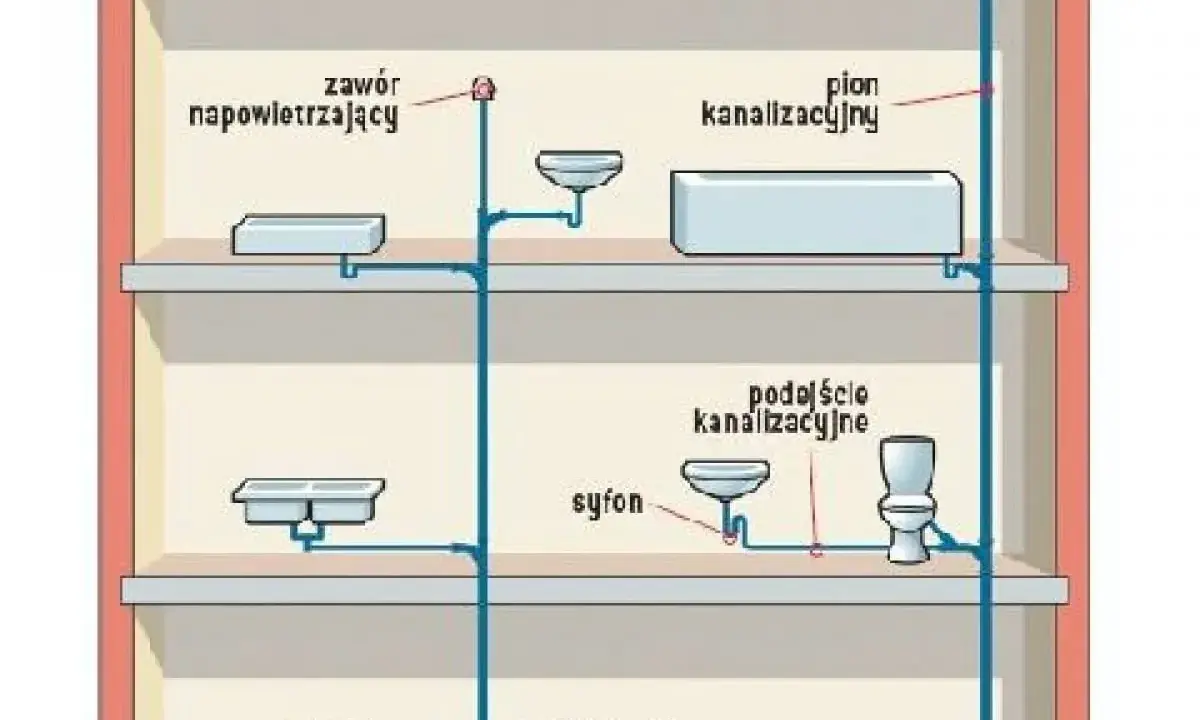

Gdzie faktycznie montuje się zawór napowietrzający 50 mm
Najkrótsza odpowiedź brzmi: na końcu podejścia kanalizacyjnego albo na górze niewyprowadzonego pionu, przed jego zaślepieniem. Zawór montuje się po stronie odpływu, za ostatnim trójnikiem lub odejściem do przyboru, tak aby podczas spływu ścieków mógł wpuścić powietrze do rury.
W domu jednorodzinnym typowym miejscem jest szafka pod umywalką, zabudowa stelaża podtynkowego, szacht instalacyjny albo przestrzeń nad sufitem podwieszanym. Nie chowam go jednak bez dostępu serwisowego. Nawet dobry napowietrznik może kiedyś wymagać kontroli, a rozbieranie całej zabudowy tylko po to, by sprawdzić membranę, jest niepotrzebnym problemem.
Przy podejściu pod umywalkę lub zlew
Jeżeli odpływ ma średnicę 50 mm i po spuszczeniu wody słychać charakterystyczne zasysanie, zawór można zamontować na pionowym odcinku podejścia, możliwie blisko ściany lub przyboru. Powinien znaleźć się powyżej najwyższego punktu podejścia, a nie nisko przy posadzce.
Takie rozwiązanie sprawdza się szczególnie wtedy, gdy umywalka albo zlew znajduje się daleko od właściwie odpowietrzonego pionu. Zawór dopuszcza powietrze do rury i ogranicza ryzyko opróżniania syfonu, dzięki czemu do pomieszczenia nie przedostają się gazy kanalizacyjne.
Przeczytaj również: Jak zamontować WC kompakt z odpływem pionowym bez przecieków?
Na końcu pionu kanalizacyjnego
W przypadku pionu niewyprowadzonego ponad dach zawór może zostać zamontowany na jego górnym końcu. Trzeba wtedy dobrać urządzenie do rzeczywistej średnicy i obciążenia pionu. Sam fakt, że w pobliżu występuje rura 50 mm, nie oznacza jeszcze, że każdy napowietrznik DN 50 będzie wystarczający.
Jeżeli pion odbiera ścieki z kilku przyborów, a szczególnie z toalety, wanna lub umywalka mogą wymagać większego dopływu powietrza niż pojedyncze podejście. W takiej sytuacji sprawdzam wydajność zaworu podaną przez producenta, a nie wybieram modelu wyłącznie po średnicy króćca.
Kiedy DN 50 wystarczy, a kiedy trzeba zastosować większy zawór
Oznaczenie DN 50 lub Ø50 wskazuje na rozmiar przyłącza, ale nie opisuje samo w sobie wydajności urządzenia. Dwa zawory o tej samej średnicy mogą mieć zupełnie różny przepływ powietrza. Przykładowo, producenci podają dla modeli DN 50 wartości od około 1,45 l/s do ponad 7 l/s, dlatego karta techniczna ma większe znaczenie niż sama nazwa produktu.
| Zastosowanie | Czy DN 50 zwykle wystarczy | Na co zwrócić uwagę |
|---|---|---|
| Pojedyncza umywalka | Tak | Krótki odpływ, poprawny syfon i pionowy montaż |
| Zlew kuchenny lub pralka | Najczęściej tak | Odległość od pionu i liczba podłączonych urządzeń |
| Wanna lub kilka przyborów na jednym podejściu | Zależnie od układu | Wydajność zaworu oraz spadek przewodu |
| Pion obsługujący łazienkę | Nie zawsze | Średnica pionu, liczba kondygnacji i przepływ obliczeniowy |
| Pion z miską ustępową | Zwykle nie | Często potrzebny jest zawór większy albo pełna wentylacja pionu |
W praktyce przy pojedynczym przyborze DN 50 jest rozsądnym i popularnym wyborem. Przy większym układzie nie kierowałbym się zasadą „rura ma 50 mm, więc zawór też ma mieć 50 mm”. Najpierw trzeba sprawdzić, ile urządzeń odprowadza ścieki i jak szybko może nastąpić odpływ.
Warto też odróżnić zawór napowietrzający od odpowietrzenia wyprowadzonego ponad dach. Napowietrznik wpuszcza powietrze do instalacji, ale nie odprowadza stale gazów kanalizacyjnych na zewnątrz budynku. To rozwiązania podobne funkcjonalnie, lecz nieidentyczne.
Jak zamontować zawór krok po kroku
Sam montaż nie jest skomplikowany, jeśli instalacja ma przygotowane właściwe miejsce. Najczęściej problemem nie jest wsunięcie zaworu w kielich, lecz jego złe ustawienie, brak dopływu powietrza albo zastosowanie niewłaściwego modelu.
- Wyznacz miejsce montażu. Wybierz najwyższy dostępny punkt podejścia lub pionu, ponad najwyższym odejściem kanalizacyjnym.
- Sprawdź średnicę i typ połączenia. Zawór musi pasować do rury albo do właściwej kształtki z uszczelką. Nie stosuj przypadkowych redukcji bez sprawdzenia szczelności.
- Oczyść i sfazuj rurę. Krawędź przewodu powinna być gładka, bez zadziorów, które mogłyby uszkodzić uszczelkę.
- Ustaw urządzenie pionowo. Korpus i oznaczenia producenta muszą znajdować się w prawidłowym położeniu. Montaż poziomy może zakłócić pracę membrany.
- Zapewnij dopływ powietrza. Zawór nie może być szczelnie zamknięty w pełnej, nieprzewiewnej skrzynce. W zabudowie potrzebna jest kratka albo otwór wentylacyjny.
- Zostaw dostęp serwisowy. Nie zamurowuj napowietrznika na stałe. Najlepsza jest rewizja, zdejmowany panel lub drzwiczki.
Nie montowałbym zaworu bezpośrednio w miejscu narażonym na zalanie, mróz albo stałe zawilgocenie. Większość urządzeń przeznaczonych do kanalizacji wewnętrznej pracuje w określonym zakresie temperatur, często około -20 do +60°C, ale konkretne dane zawsze trzeba odczytać z instrukcji.
Po montażu warto wykonać kilka próbnych zrzutów wody. Jeżeli nadal słychać głośne bulgotanie, przyczyną może być nie tylko brak napowietrzenia, lecz także zbyt mały spadek, częściowe zatkanie przewodu albo źle wykonane kolano.
Co mówią przepisy o zaworach i wentylacji kanalizacji
Polskie Warunki Techniczne zakładają, że piony grawitacyjnej kanalizacji powinny być wyprowadzone jako przewody wentylujące ponad dach i ponad górną krawędź pobliskich okien oraz drzwi. Przepisy dopuszczają odstępstwo dla części pionów, jeśli zastosowano urządzenia napowietrzające przeciwdziałające przedostawaniu się wyziewów do pomieszczeń.
Nie oznacza to jednak, że można zamknąć wszystkie piony zaworami DN 50. W budynku trzeba zachować między innymi wentylację ostatniego pionu na każdym przewodzie odpływowym oraz co najmniej co piątego z pozostałych pionów. Przy nowej instalacji lub większej przebudowie układ powinien zostać oceniony przez projektanta albo doświadczonego instalatora.
Zaworu napowietrzającego nie wolno łączyć z przewodem wentylacji pomieszczenia, przewodem dymowym ani spalinowym. Nie powinien też być traktowany jako sposób na pozbywanie się gazów kanalizacyjnych. Jego zadaniem jest przede wszystkim wyrównanie podciśnienia, a nie ciągła wymiana powietrza w instalacji.
W budynku wielorodzinnym dodatkowe znaczenie ma wspólna instalacja kanalizacyjna. Samodzielna wymiana elementu na jednym pionie może pogorszyć działanie całego układu, dlatego przy problemach obejmujących kilka mieszkań potrzebna jest kontrola zarządcy lub hydraulika.
Błędy, przez które napowietrznik nie działa
Najczęściej spotykam zawory zamontowane poprawnie tylko na pierwszy rzut oka. Korpus jest podłączony do rury, ale urządzenie nie ma warunków do pracy albo zostało umieszczone w punkcie, w którym nie może skutecznie wyrównać ciśnienia.
- Montaż poziomy zamiast pionowego. Membrana może się wtedy nie otwierać albo nie zamykać prawidłowo.
- Zabudowanie bez dopływu powietrza. Szczelna obudowa uniemożliwia zasysanie powietrza z pomieszczenia.
- Umieszczenie zbyt nisko. Zawór powinien znajdować się nad najwyższym odejściem, a odległości należy dopasować do instrukcji konkretnego modelu.
- Dobór po samej średnicy. DN 50 nie gwarantuje odpowiedniej wydajności dla rozbudowanego pionu.
- Brak dostępu serwisowego. Uszkodzona lub zabrudzona membrana może wymagać czyszczenia albo wymiany.
- Traktowanie zaworu jako odpowietrzenia dachu. Napowietrznik wpuszcza powietrze, ale nie zastępuje wszystkich przewodów wentylujących.
- Pomijanie innych przyczyn. Zapach może wynikać z wyschniętego syfonu, nieszczelnej uszczelki, pękniętej rury albo problemu z wentylacją całego pionu.
Jeśli po montażu zapach nadal się pojawia, nie wymieniałbym od razu zaworu na kolejny. Najpierw sprawdziłbym syfony, połączenia kielichowe, drożność podejścia i to, czy w instalacji nie powstaje nadciśnienie. Zawór napowietrzający reaguje na podciśnienie, więc nie rozwiąże każdego problemu z kanalizacją.
Jak sprawdzić, czy wybrane miejsce jest właściwe
Dobrze zamontowany zawór powinien być niewidoczny podczas codziennego użytkowania, ale łatwo dostępny przy przeglądzie. W szafce pod umywalką zostawiam przestrzeń nad urządzeniem, a w zabudowie planuję zdejmowany front lub rewizję o rozmiarze pozwalającym na swobodne wyjęcie zaworu.
Przed zamknięciem zabudowy sprawdzam cztery rzeczy: pionowe ustawienie, dopływ powietrza, szczelność połączenia i wysokość względem podejścia. To prosty test, który oszczędza później kucia płytek albo rozbierania mebli.
Jeżeli napowietrznik ma obsługiwać cały pion, analizuję także średnicę pionu, liczbę kondygnacji, rodzaj przyborów i obecność toalety. Przy większych instalacjach bezpieczniej jest pozostawić pełną wentylację ponad dach lub zastosować zawór o wydajności potwierdzonej obliczeniami i dokumentacją techniczną.
Dobry montaż zaczyna się od oceny całego odpływu
Na pytanie, gdzie montować zawór napowietrzający 50 mm, nie ma jednej odpowiedzi niezależnej od układu rur. Dla pojedynczego podejścia najczęściej będzie to pionowy, dostępny odcinek nad najwyższym odejściem. Dla rozbudowanego pionu ważniejsze od samego rozmiaru zaworu są jego wydajność, sposób wentylacji budynku i liczba podłączonych urządzeń.
Jeżeli instalacja jest nowa, najlepiej przewidzieć miejsce na napowietrznik już na etapie prowadzenia rur. Przy istniejącej kanalizacji warto najpierw ustalić źródło problemu, bo właściwie dobrany zawór pomaga bardzo skutecznie, ale tylko wtedy, gdy cała instalacja ma poprawny spadek, drożność i szczelne syfony.
